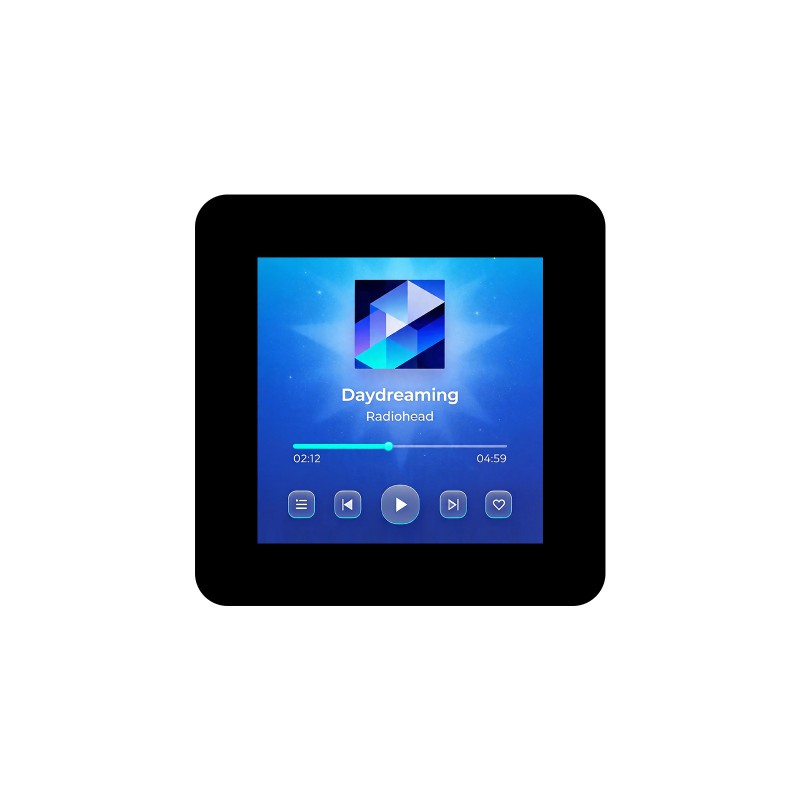

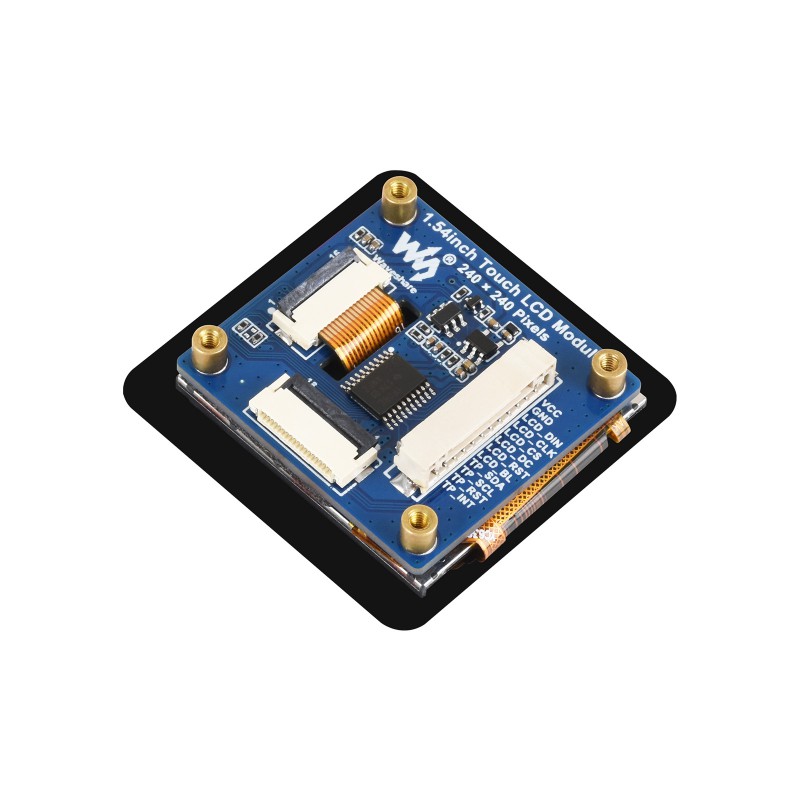

Moduł wyświetlacza LCD 1.54" IPS 240x240 dotykowy
Moduł wyświetlacza LCD o przekątnej 1.54 cala z matrycą IPS i pojemnościowym panelem dotykowym, oferujący rozdzielczość 240x240 pikseli oraz 262 tysiące kolorów. Dzięki zastosowaniu sterowników ST7789S (ekran) i CST816D (dotyk) obsługiwanych odpowiednio przez SPI i I2C, moduł wymaga znikomej liczby wyprowadzeń do działania. Kompaktowy rozmiar oraz wysoka uniwersalność sprawiają, że idealnie współpracuje z platformami takimi jak Raspberry Pi, Arduino, ESP32 czy STM32.
Najważniejsze cechy
- Rozdzielczość 240x240 pikseli, 262K kolorów i matryca IPS zapewniająca wyraźny obraz.
- Pojemnościowy panel dotykowy o wysokiej przepuszczalności światła i szybkiej reakcji.
- Wbudowany sterownik ekranu ST7789S (SPI) oraz sterownik dotyku CST816D (I2C).
- Wbudowany translator napięć umożliwiający zasilanie z systemów 3.3V oraz 5V.

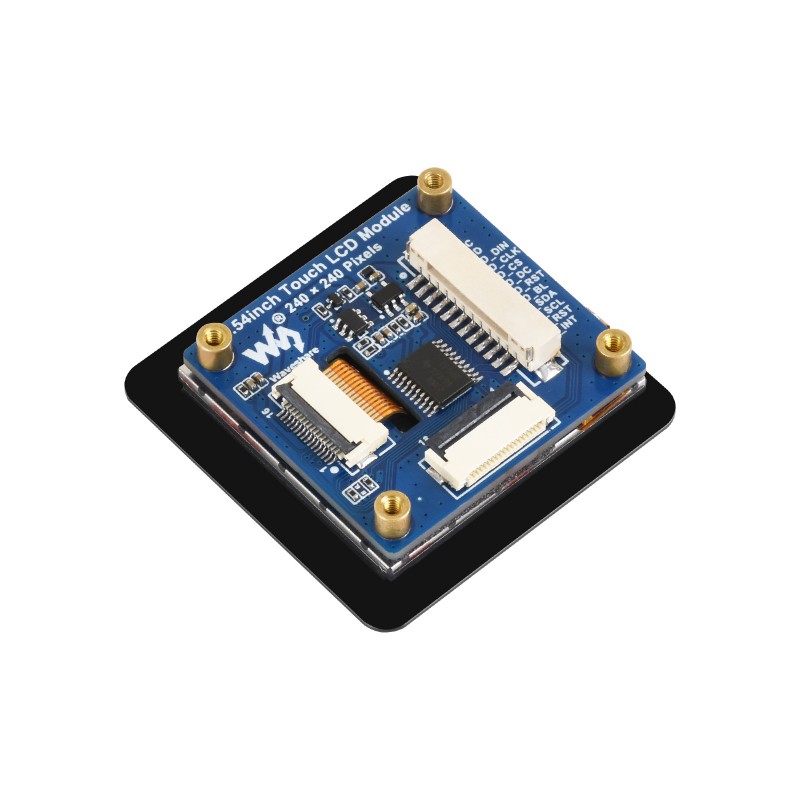

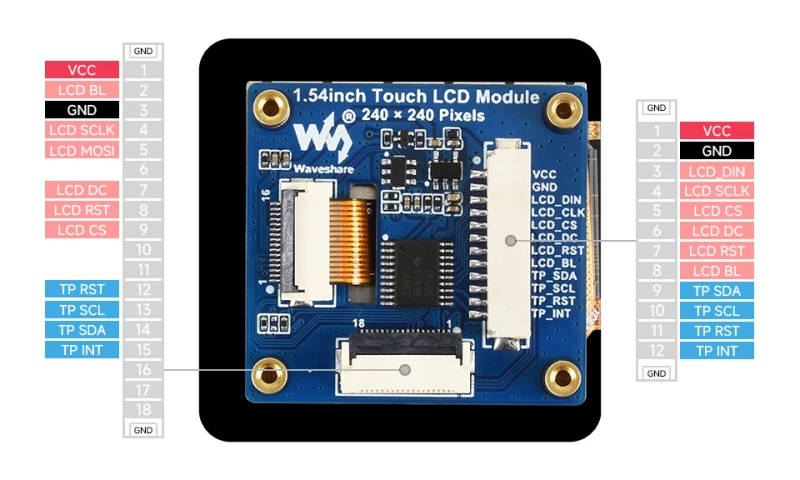

- Dwie opcje podłączenia: standardowe złącze 12PIN lub uniwersalne gniazdo FPC 18PIN.
Zasilanie i sterowanie

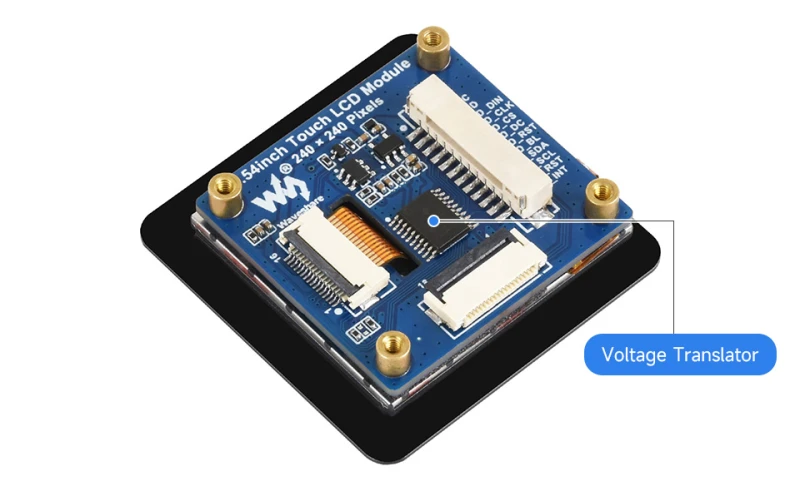

Moduł został wyposażony w zintegrowany translator poziomów logicznych. Pozwala to na całkowicie bezpieczne i bezpośrednie podłączenie modułu do mikrokontrolerów pracujących zarówno z napięciami 3.3V, jak i 5V, bez konieczności stosowania zewnętrznych konwerterów.
Do obsługi ekranu wykorzystywany jest 4-przewodowy interfejs SPI, natomiast sam panel dotykowy obsługiwany jest poprzez interfejs I2C. W zestawie oraz na samej płytce przewidziano dwa warianty połączeń: dedykowanym złączem pod przewody 12PIN lub płaską taśmą FPC 18PIN.

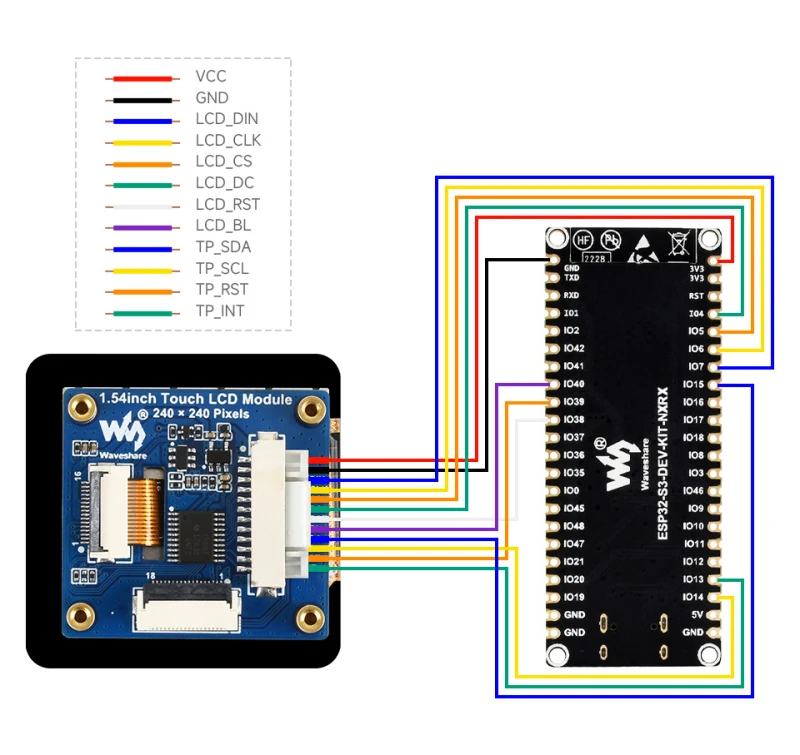

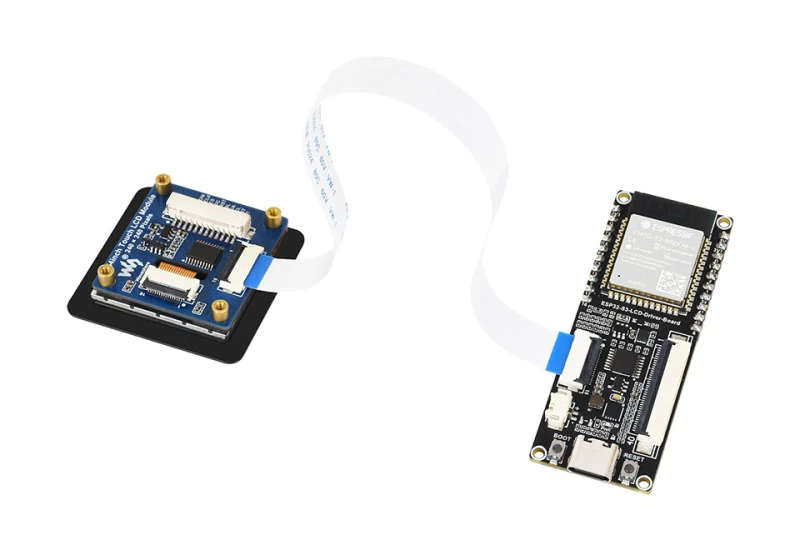

Przykłady podłączeń
Ekran jest wysoce uniwersalny i współpracuje z wieloma popularnymi platformami deweloperskimi. Poniżej zaprezentowano praktyczne przykłady połączeń z mikrokontrolerami z rodziny ESP32 z wykorzystaniem dostarczonych w zestawie przewodów.

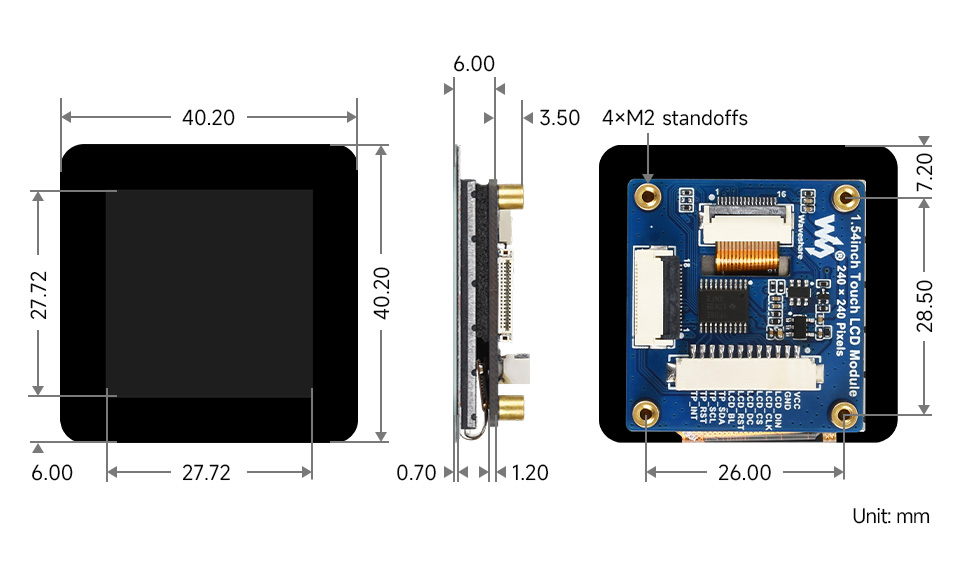

Wymiary modułu
Specyfikacja techniczna
- Napięcie pracy: 3.3V / 5V
- Rozdzielczość: 240 x 240 pikseli
- Sterownik wyświetlacza: ST7789S
- Sterownik dotyku: CST816D
- Interfejs ekranu: 4-wire SPI
- Interfejs dotyku: I2C
- Typ matrycy: IPS
- Typ dotyku: Pojemnościowy
- Rozmiar wyświetlacza: 27.72 x 27.72 mm
- Rozmiar piksela: 0.1155 x 0.1155 mm
- Wymiary zewnętrzne modułu: 40.2 x 40.2 mm

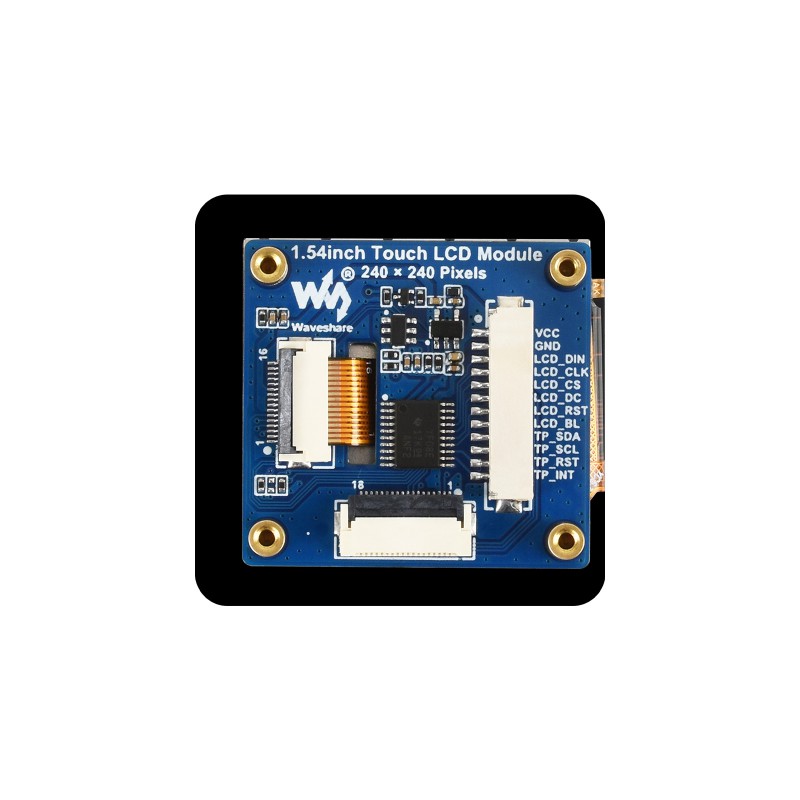

Rozkład wyprowadzeń (Pinout)
- VCC: Zasilanie wejściowe (3.3V / 5V)
- GND: Masa zasilania
- MOSI: Linia danych komunikacji SPI
- SCLK: Linia zegarowa komunikacji SPI
- LCD_CS: Wybór układu LCD (aktywowane stanem niskim)
- LCD_DC: Wybór typów danych (High = dane, Low = komenda)
- LCD_RST: Reset ekranu LCD (aktywowane stanem niskim)
- LCD_BL: Sterowanie podświetleniem ekranu
- TP_SDA: Linia danych I2C panelu dotykowego
- TP_SCL: Linia zegarowa I2C panelu dotykowego
- TP_RST: Reset panelu dotykowego (aktywowane stanem niskim)
- TP_INT: Przerwanie generowane przez panel dotykowy
Zawartość zestawu
- Moduł wyświetlacza LCD 1.54" Touch x1
- Przewód połączeniowy GH1.25 12PIN x1
- Taśma FFC 18PIN (raster 0.5mm, długość 200mm, styki na tej samej stronie) x1
