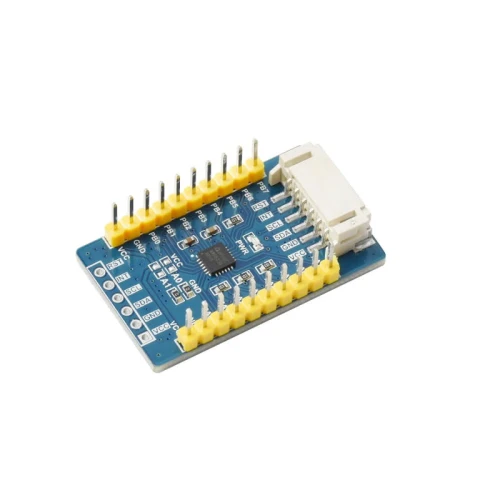

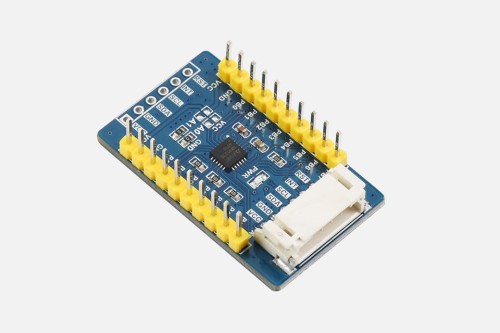

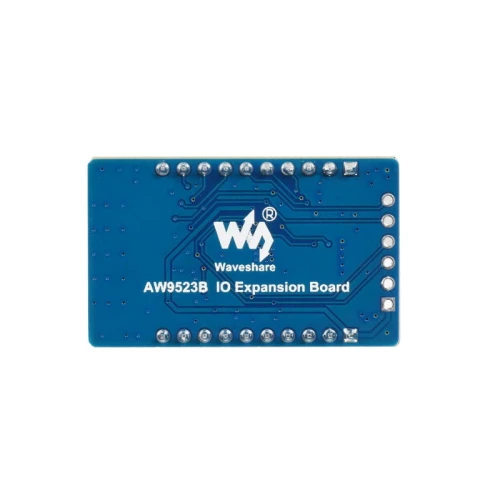

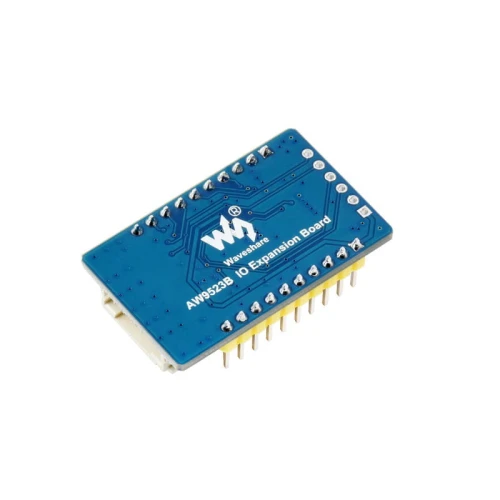

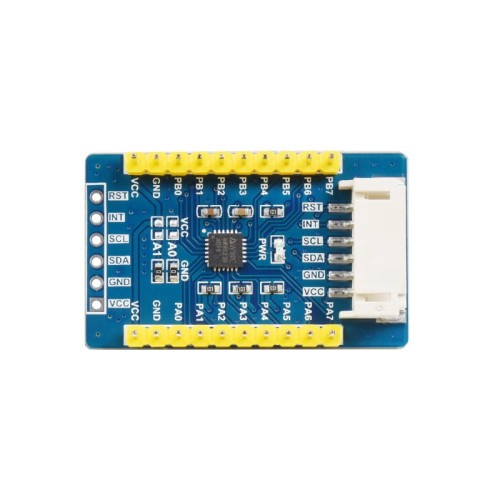

Moduł z 16-kanałowym ekspanderem GPIO AW9523B
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Moduł z 16-kanałowym ekspanderem GPIO z możliwością sterowania diodami LED. AW9523B GPIO.
Moduł z 16-kanałowym ekspanderem GPIO oparty na układzie AW9523B. Rozszerza funkcjonalność Arduino lub Raspberry Pi o 16 dodatkowych pinów I/O. Pozwala rozszerzyć ilość wejść i wyjść mikrokontrolera, a także bezpośrednio sterować diodami LED z 256 poziomami jasności bez potrzeby dodawania rezystora. Moduł jest zasilany napięciem od 2,4 V do 5,5 V, a komunikacja odbywa się poprzez interfejs I2C.
Specyfikacja:
- 16 wielofunkcyjnych we/wy
- Możliwość sterowania LED z 256 poziomami jasności
- Obsługa przerwań
- Interfejs: I2C
- Wybór adresu urządzenia za pomocą zworek AD1 i AD0
- Wbudowany konwerter napięć: 3,3/5V
- Funkcja wyłączania zasilania
- Temperatura pracy:-40-85 ℃
- Niski prąd czuwania: ok. 0,1µA
- Napięcie zasilania: 2,4 V do 5,5 V
- Wymiary: 38 x 23 mm
Opis interfejsu:
- VCC - Zasilanie (obsługa wejścia 3.3 V/5 V)
- GND - Uziemienie
- SDA - I2C pin danych
- SCL - Pin zegara I2C
- INT - Wyjście przerwania
- RST - Reset sprzętowy
Przykłady podłączenia:

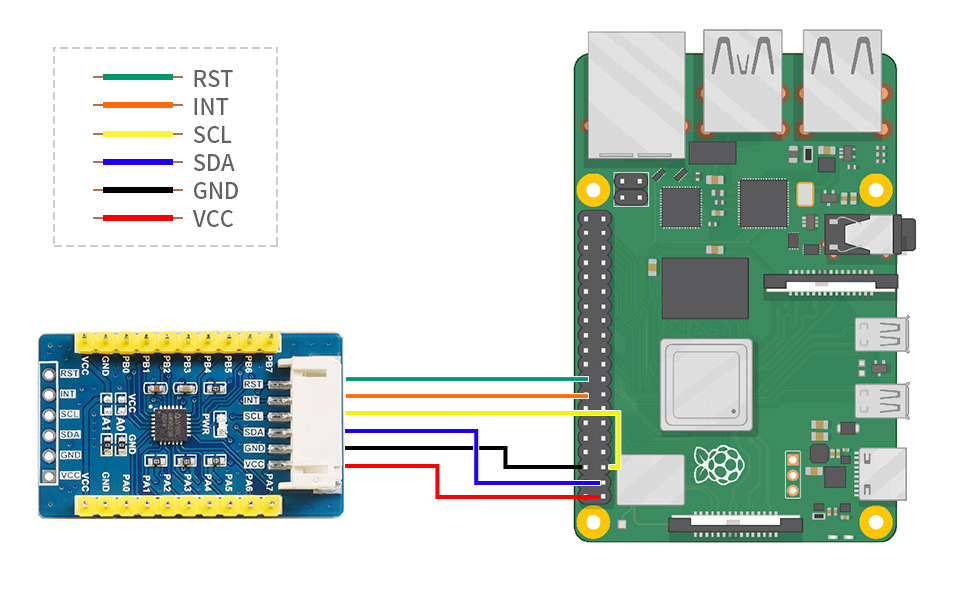

Raspberry Pi:

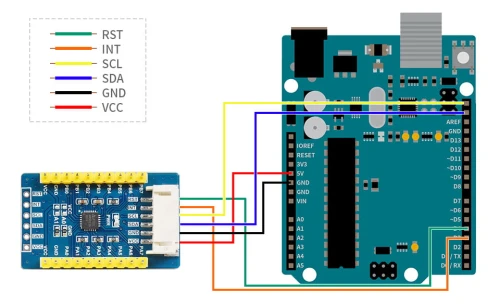

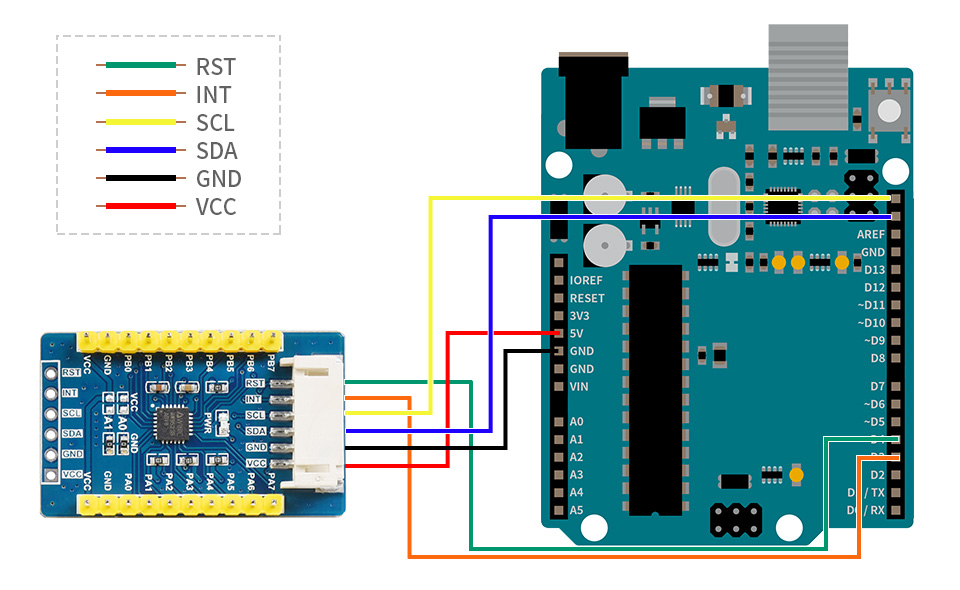

Arduino:

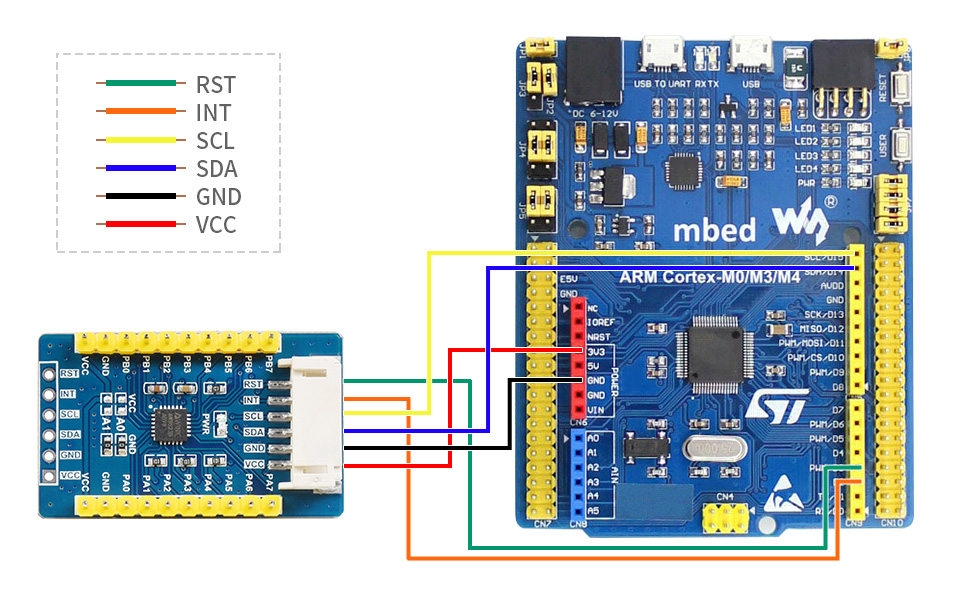

STM32:

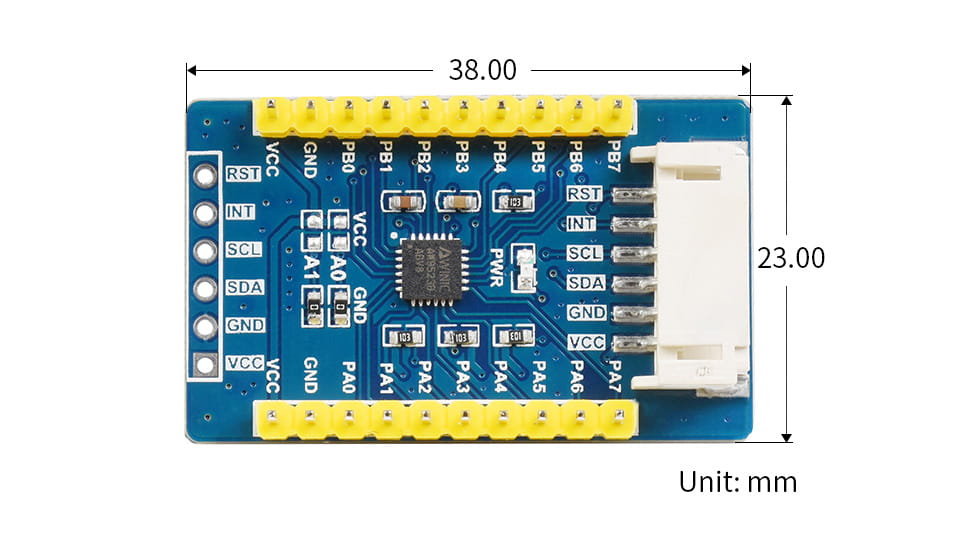

Wymiary:
Mikrokontrolery widoczne na zdjęciach nie stanowią części zestawu i należy nabyć ją osobno!
Zestaw zawiera
- Moduł ekspandera AW9523B x1

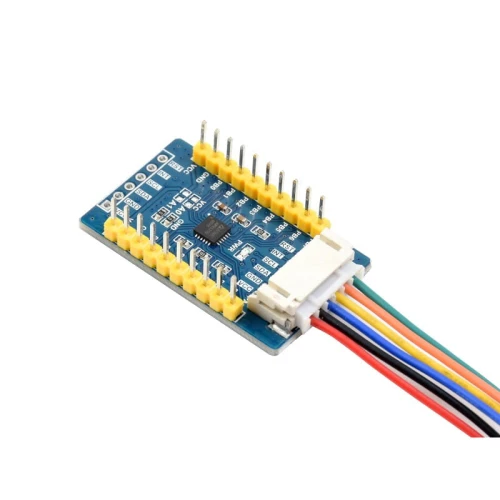

- Przewód x1
Wiki: AW9523B_IO_Expansion_Board
