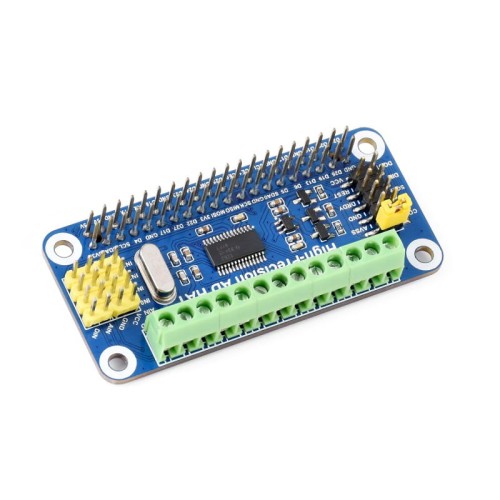

Moduł z 32-bitowym przetwornikiem ADC dla Raspberry Pi
  • promocja

Moduł z 32-bitowym przetwornikiem ADC ADS1263 dla Raspberry Pi

Cena:: 160,00 zł
zawiera 23% VAT, bez kosztów dostawy

Cena regularna: 163,00 zł

160.00
Najniższa cena z 30 dni przed obniżką: 165,00 zł Jeżeli produkt jest sprzedawany krócej niż 30 dni, wyświetlana jest najniższa cena od momentu, kiedy produkt pojawił się w sprzedaży.
ilość szt.
-2%

towar niedostępny

Producent: WaveShare
Kod produktu: High-Precision AD HAT Waveshare 18983

Moduł z 32-bitowym przetwornikiem ADC dla Raspberry Pi.





Specyfikacja modułu:

  • Układ: ADS1263
  • Rozdzielczość: 32 bit
  • Częstotliwość próbkowania: 38.4 kSPS
  • Komunikacja: SPI
  • Zakres napięcia wejściowego(max): 2.5V, 5V
  • Zakres napięcia wejściowego(min): -2.5V, 0V
  • Niski poziom szumów
  • Kanały wejściowe: 10
  • Struktura: delta-sigma
  • Wbudowany 24-bitowy pomocniczy ADC
  • Wbudowane wejście z zaciskami śrubowymi AD
  • Wymiary: 65 x 30,5 mm
SM25776 - Dwufazowy silnik krokowy



R3 ATMEGA328P

R3 ATMEGA328P

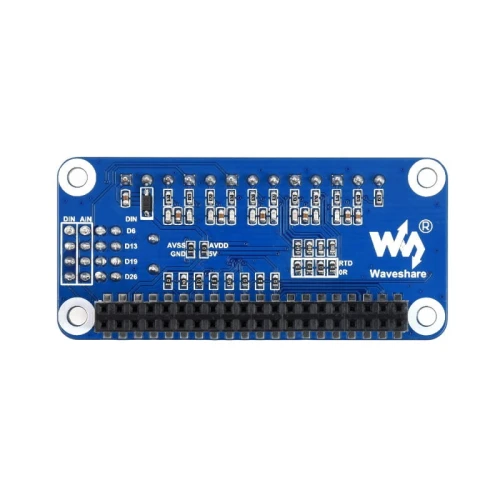

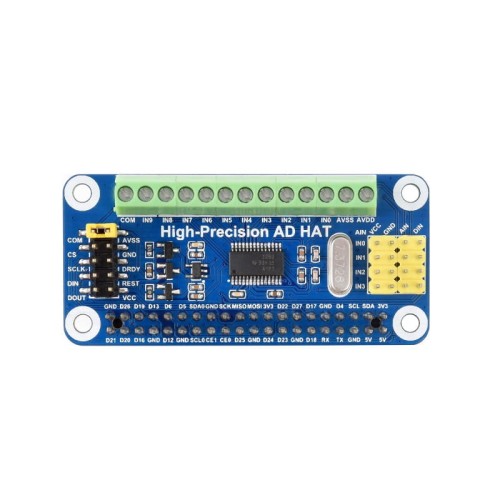

Budowa modułu

  1. Nagłówek GPIO Raspberry Pi
  2. Wejście AD (zacisk śrubowy)
  3. Wejście AD (header)
  4. Wejście sterujące (nagłówek)
  5. Rezystor konfiguracji mocy
  6. Rezystor konfiguracji RTD
  1. Konfiguracja odniesienia masy ADC
  2. 7.3728M kwarc
  3. Sekcja zasilania
  4. Sekcja BRT
  5. Sekcja filtrowania wejścia
  6. ADS1263



R3 ATMEGA328P

Definicja pinów

R3 ATMEGA328P

Do podłączenia różnego rodzaju modułów czujników analogowych, kompatybilnych z wyprowadzeniami czujnika WaveShare

R3 ATMEGA328P

R3 ATMEGA328P



Wymiary

R3 ATMEGA328P



Zestaw zawiera:

  • Przetwornikiem ADC dla Raspberry Pi
  • Zestaw śrub x1

Raspberry Pi oraz moduły przedstawione na zdjęciach NIE są dołączone.

zestaw

zestaw





Wiki: High-Precision_AD_HAT
