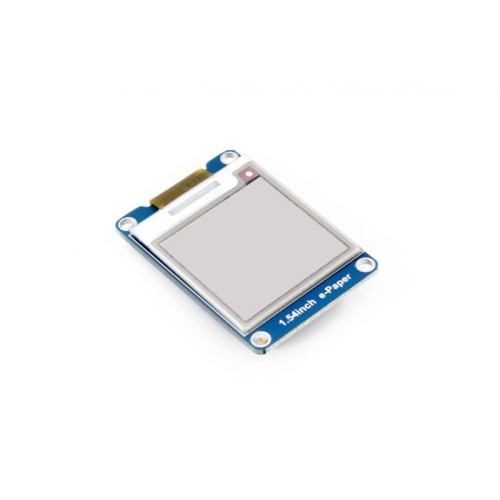

Moduł z wyświetlaczem E-Ink 1.54" 200x200 (trzy kolory)

  • nowość
Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Cena:: 62,50 zł 62.50
Cena netto: 50,81 zł
quantity szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: 1.54inch e-Paper Module (B)

Opis

Moduł wyświetlacza E-Ink o przekątnej 1,54 cala, rozdzielczość 200 x 200, posiada wbudowany kontroler obsługiwany za pomocą magistrali SPI.

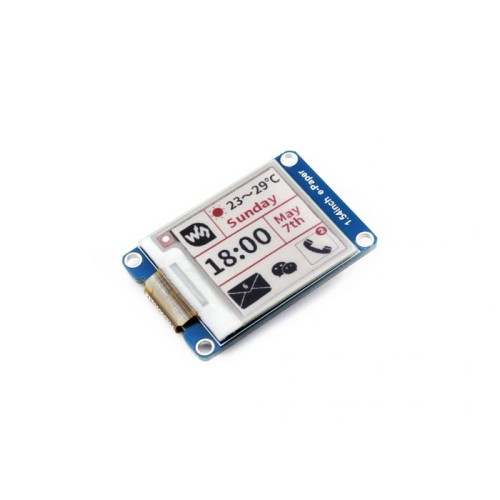

Wyświetlacz posiada białe tło kolor pixeli może być czarny lub czerwony. Ze względu na zalety, takie jak bardzo niskie zużycie energii, szeroki kąt widzenia, dobrą widoczność w świetle słonecznym, jest idealnym wyborem do zastosowań,
takich jak etykiety, przyrząd przemysłowy i tak dalej.

Cechy:

  • Brak podświetlenia, przez dłuższy czas wyświetla ostatnią zawartość, nawet po wyłączeniu zasilania
  • Bardzo niski pobór mocy, w zasadzie zasilanie jest wymagane tylko do odświeżania
  • Interfejs SPI, do łączenia z tablicami kontrolnymi, np. Raspberry Pi / Nucleo, itp.
  • Jest wyposażony w zasoby programistyczne i podręcznik (przykłady programu Raspberry Pi / STM32)

Specyfikacja:

  • Napięcie pracy: 3.3V
  • Interfejs: 3-wire SPI, 4-wire SPI
  • wymiary zewnętrzne: 48mm × 33mm
  • Wymiary wyświetlacza: 27.6mm × 27.6mm
  • Rozmiar pixela: 0.138 × 0.138
  • Rozdzielczość: 200x200
  • Kolor: tekst: czerwony\czarny, białe tło
  • Poziomy szarości: 2
  • Czas potrzebny na odświeżenie wyświetlacza: 8s
  • Moc potrzebna do odświeżenia: 26.4mW(typ.)
  • Moc pobierana w trybie uśpienia <0.017mW
  • Kąt widzenia >170°

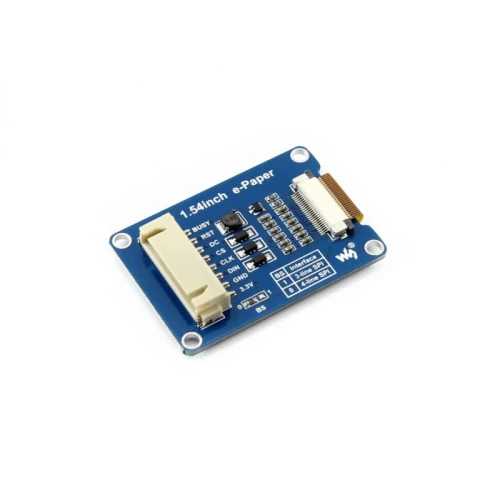

Opis wyprowadzeń:



SYMBOLDESCRIPTION
VCC 3.3V
GND Ground
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, low active



Wymiary zewnętrzne:



Dodatkowe informacje:

Wiki : www.waveshare.com/wiki/1.54inch_e-Paper_Module_(B)



W zestawie znajduje się:

  • wyświetlacz e-ink 1.54inch e-Paper Module (B) x 1
  • kabel połączeniowy XH2.54 20cm 8Pin x 1







Porównanie z innymi wyświetlaczami e-ink:
