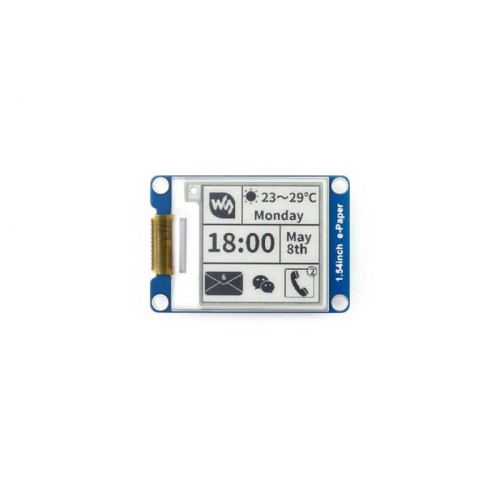

Moduł z wyświetlaczem e-ink 1.54" 200x200
towar niedostępny
Opis
Moduł z wyświetlaczem E-Ink o przekątnej 1.54" i rozdzielczości 200x200, posiadający wbudowany kontroler obsługiwany za pomocą interfejsu SPI.
Zalety
- Brak wymaganego podświetlenia, wyświetlacz zachowuje ostatni obraz nawet po odłączeniu zasilania
- Ultra niski pobór prądu, zasilanie wymagane jest tylko w momencie zmiany obrazu
- Interfejs SPI, łatwe podłączenie do płytek typu: Raspberry Pi/Arduino/Nucleo, etc.
- Dostępne przykłady obsługi dla: Raspberry Pi/Arduino/STM32
Specyfikacja
- Napięcie zasilania: 3.3V
- Interfejs: 3-wire SPI, 4-wire SPI
- Wymiary zewnętrzne: 48mm × 33mm
- Wymiary wyświetlacza: 27.6mm × 27.6mm
- Rozmiar punktu: 0.138 × 0.138
- Rozdzielczość: 200 × 200
- Kolor: czarny - pixele , białe tło
- Poziomy szarości: 2
- Moc pobierana w momencie odświeżania: 26.4mW(typ.)
- Moc pobierana w trybie standby: <0.17mW
- Kąt widzenia: >170°
Interface
SYMBOL | DESCRIPTION |
---|---|
VCC | 3.3V |
GND | Ground |
DIN | SPI MOSI pin |
CLK | SPI SCK pin |
CS | SPI chip selection, low active |
DC | Data/Command selection (high for data, low for command) |
RST | External reset, low active |
BUSY | Busy status output, low active |
Wymiary zewnętrzne:
Wiki: 1.54inch_e-Paper_Module
