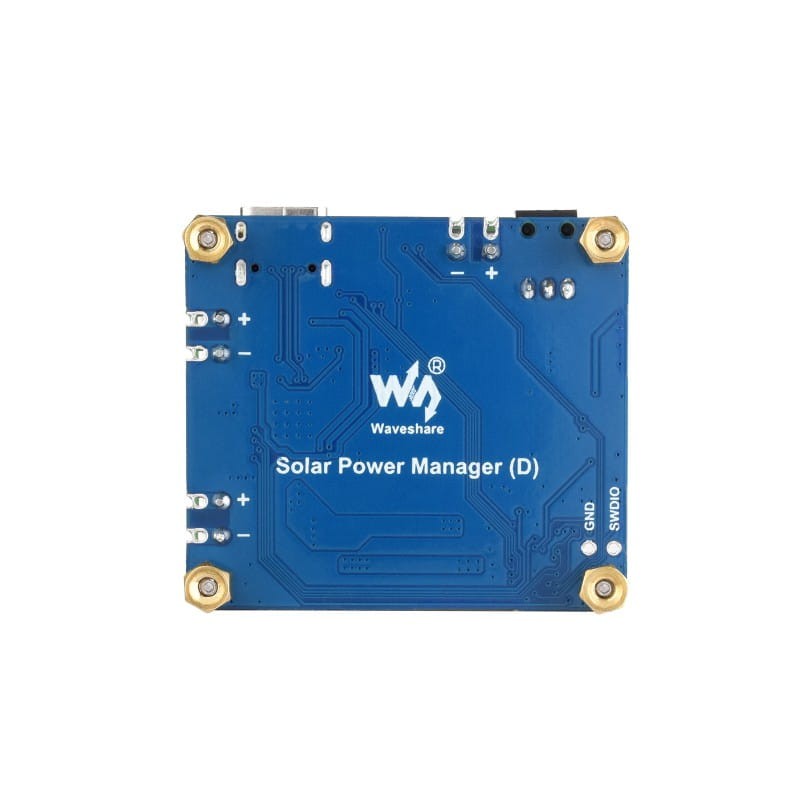

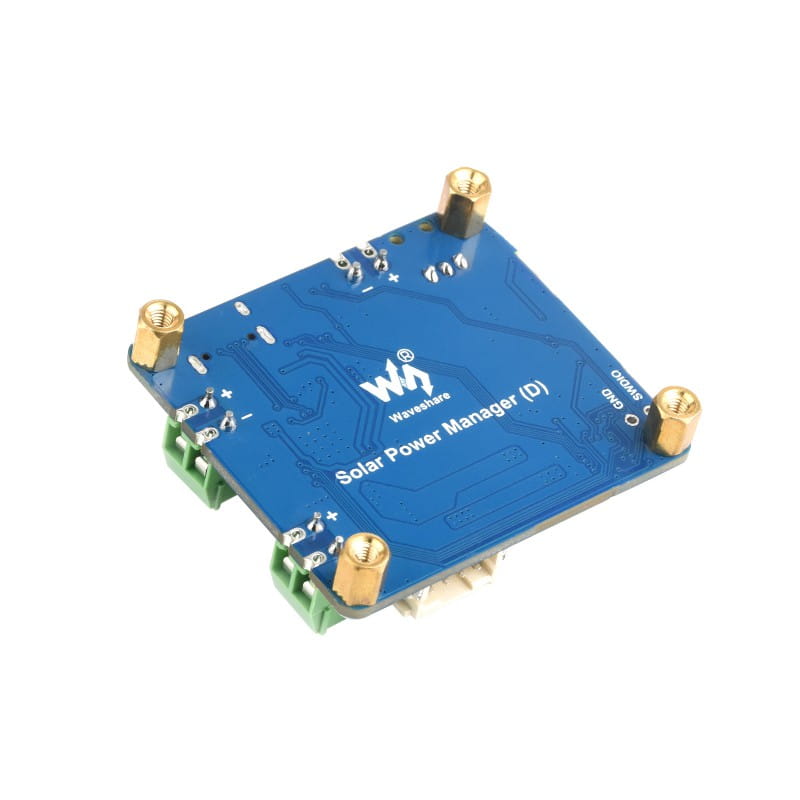

Moduł zarządzania energią solarną dla paneli o napięciu 6-24V
Moduł zarządzania energią solarną zaprojektowany dla paneli słonecznych o napięciu 6V~24V to innowacyjne rozwiązanie dla osób poszukujących efektywnego i bezpiecznego sposobu na wykorzystanie energii słonecznej. Dzięki możliwości ładowania akumulatora Li-Ion 3.7V poprzez panel słoneczny lub połączenie Type-C, moduł ten stanowi idealne rozwiązanie dla projektów ekologicznych, niskonapięciowych projektów IoT oraz innych inicjatyw związanych z ochroną środowiska. Wyposażony w funkcję MPPT (Maximum Power Point Tracking), moduł maksymalizuje wydajność panelu słonecznego, co przekłada się na zwiększenie efektywności ładowania. Dodatkowo, dzięki zastosowaniu wielu obwodów ochronnych, urządzenie gwarantuje stabilność i bezpieczeństwo użytkowania, chroniąc przed nadmiernym ładowaniem, nadmiernym rozładowaniem, odwróceniem polaryzacji, przegrzaniem oraz przeciążeniem.
Specyfikacja:
- Zasilanie słoneczne: 6V ~ 24V
- Ładowanie: Panel słoneczny, adapter zasilający, USB
- Bateria: 3x 18650 Li-ion (NIE zawarte w zestawie)
- Wejście USB: 5V (Type-C, z obsługą szybkiego ładowania PD)
- Wyjście 5V: 5V / 3A (Type-C, zaciski śrubowe)
- Napięcie odcięcia ładowania: 4.2V ± 1%
- Napięcie ochrony przed nadmiernym rozładowaniem: 3.0V ± 1%
- Efektywność ładowania z panelu słonecznego: ~78%
- Efektywność ładowania USB: ~93%
- Efektywność zwiększania napięcia baterii: ~90%
- Prąd jałowy (max): <2mA
- Temperatura pracy: -40℃ ~ 85℃
- Wymiary (mm): 45.0 × 40.0 × 10.1
Właściwości produktu:
- Wsparcie dla MPPT (Maximum Power Point Tracking): Maksymalizuje efektywność panelu słonecznego.
- Wsparcie dla ładowania przez panel słoneczny / połączenie Type-C: Zapewnia elastyczność w sposobie ładowania.
- Automatyczna adaptacja napięcia dla paneli 6V~24V: Umożliwia łatwe dopasowanie do różnych typów paneli słonecznych.
- Wiele wskaźników LED: Ułatwia monitoring statusu paneli słonecznych i baterii.
- Wielokrotna ochrona obwodów: Zapewnia bezpieczne i stabilne użytkowanie, chroniąc przed różnymi zagrożeniami.
- Szeroki zakres temperatury pracy: Pozwala na użytkowanie w ekstremalnych warunkach.

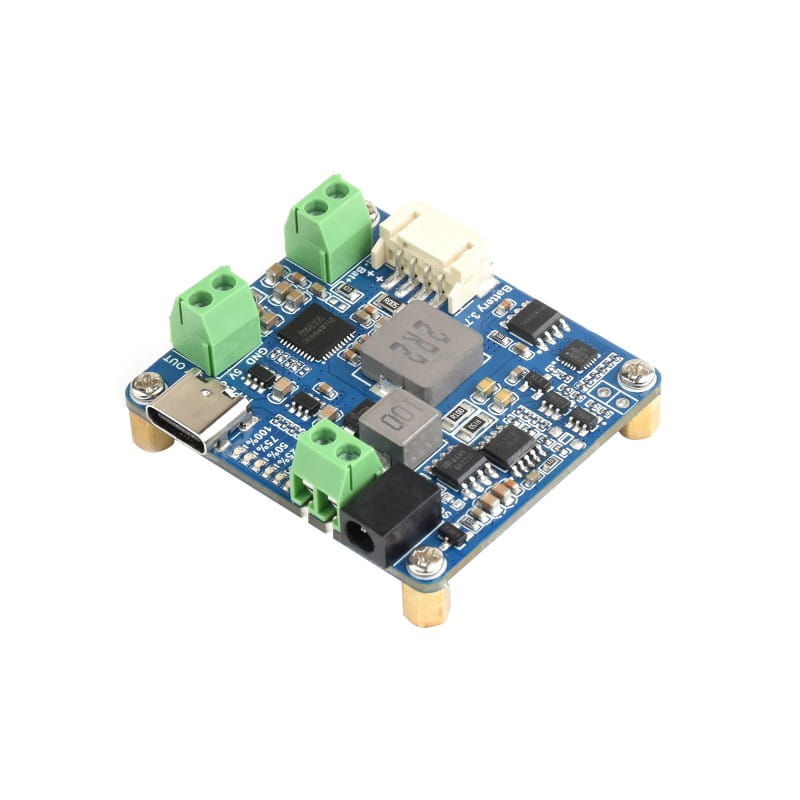

Zwarta kompaktowa konstrukcja:
Schemat podlączenia:

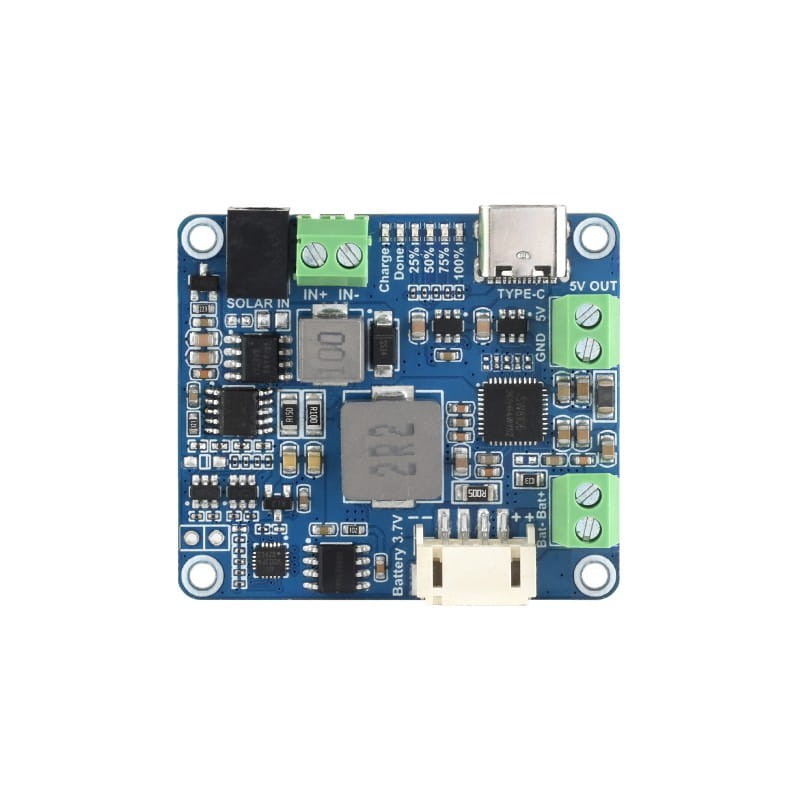

Budowa modułu:
- Wejście ładowania panelu słonecznego
- Wejście ładowania typu C
- Moc wyjściowa
- Interfejsy baterii
- Układ zarządzania energią USB SW6106
- CN3791: układ zarządzania energią słoneczną
- XB8886A Zabezpieczenie akumulatora Li przed nadmiernym ładowaniem/nadmiernym rozładowaniem
- Wskaźniki pojemności baterii
- Wskaźniki ładowania panelu słonecznego
Zastosowanie:
Wymiary:

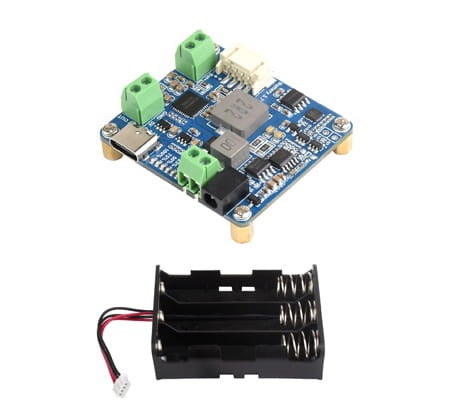

Zestaw zawiera:
- moduł zarządzania energią solarną ×1

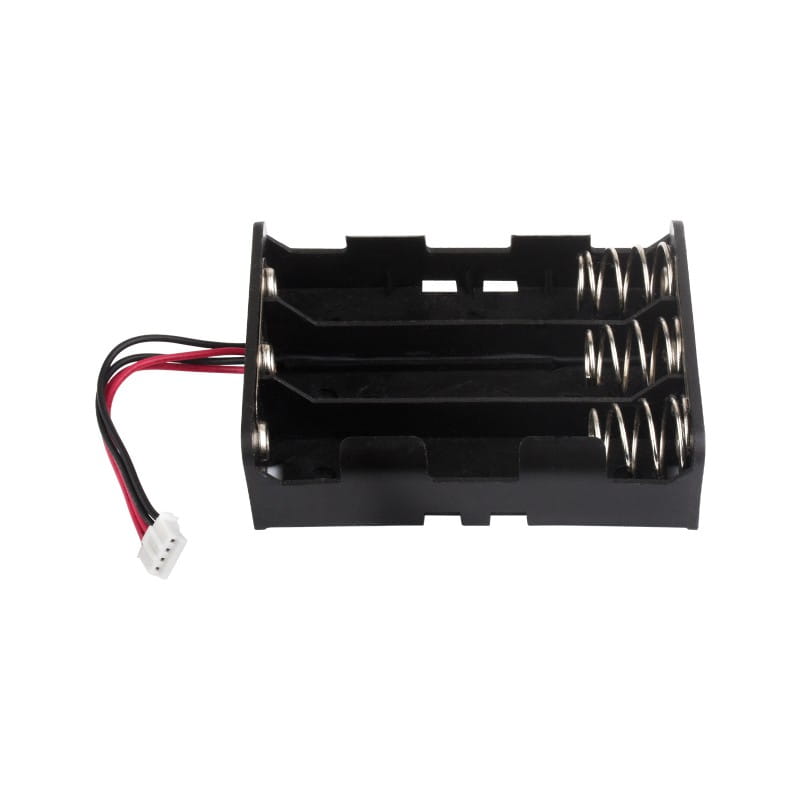

- koszyk na baterie ×1
- Zestaw śrób ×1
Wiki: Solar_Power_Manager_(D)
