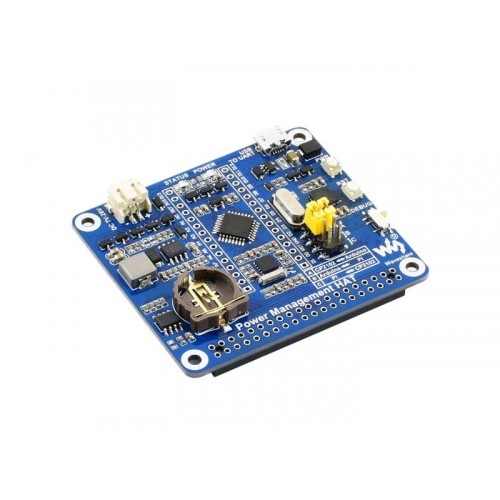

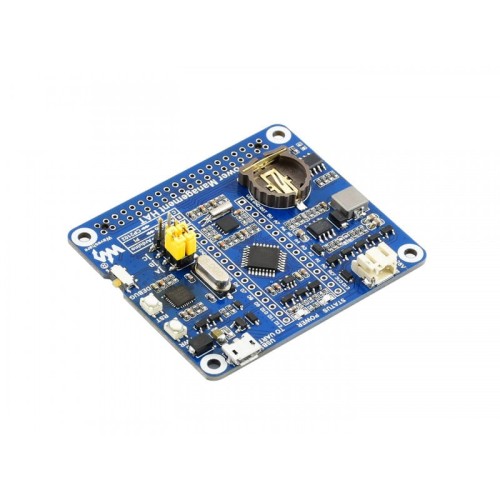

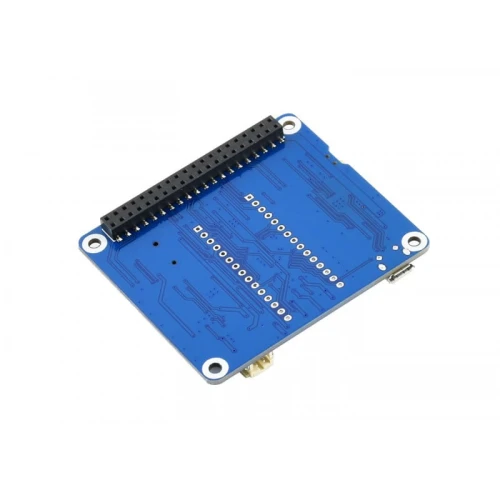

Moduł zarządzania zasilaniem dla Raspberry Pi

Dostępność:: brak towaru
Cena:: 78,50 zł 78.50
Cena netto: 63,82 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: Power Management HAT (EN)

Opis

Moduł zarządzania zasilaniem dla Rasberry Pi. Posiada wbudowany moduł Arduino oraz zegar czasu RTC dzięki czemu potrafi włączać i wyłączać malinę. Jeżeli niekonieczna jest ciągła praca Raspberry a wystarczy okresowe włączanie go w celu wykonania określonych zadań to ten moduł jest idealnym rozwiązaniem. Moduł jest wstanie monitorować status napięcia i prądu zasilającego Raspberry Pi. Co więcej, posiada wyłącznik do bezpiecznego wyłączania zasilania (w sposób programowy) maliny. Gwarantuje brak niebezpieczeństwa utraty danych spowodowanych utratą napięcia.



Właściwości:

  • Złącze w standardzie Raspberry Pi 40PIN GPIO.
  • Wbudowany ATmega328P MCU, wspierający oprogramowani Arduino.
  • Zawiera PCF8523 RTC chip, zapewnia on precyzyjne dane RTC.
  • Zawiera konwerter CP2102 USB na UART, dla komunikacji lub programowania ATmega328P.
  • Przycisk z definiowanym przez użytkownikadziałaniem, może być użyty do włączania Raspberry Pi, bezpiecznego wyłączania lub do innych celów.
  • Zawiera obwody zabezpieczeń: przed odwrotnym zasilaniem, licznik zużycia prądu.
  • Zawiera obwody monitorowania napięcia/prądu, monitorowanie może odbywać się w czasie rzeczywistym.
  • Dostępne źródła programowe i poradniki.



Specyfikacja:

  • Kontroler: ATmega328P-AU
  • Interfejs komunikacyjny: UART + GPIO
  • Szybkość: programowalna, domyślna 115200bps.
  • Złącza zasilające: USB port lub PH2.0.
  • USB napięcie wejściowe: 5V
  • Napięcie wejściowe PH2.0: DC 7~28V (zasilacz regulowany lub akumulator).
  • Wbudowane obwody: przeciw odwrotnemu podłączeniu, licznik prądu, monitorowania napięcia i prądu.
  • Otwory montażowe: 3.0mm

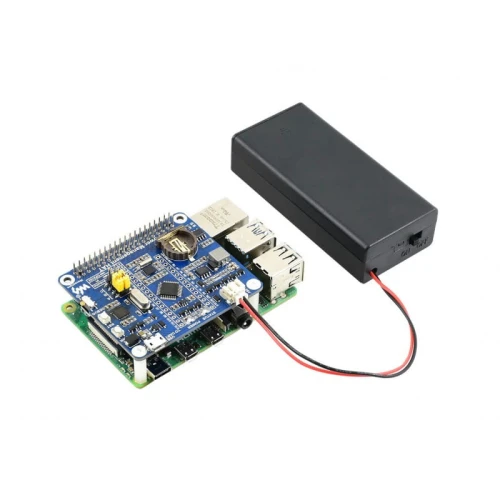

 Przykładowa aplikacja:





Zawartość modułu:



  1. ATmega328P-AU MCU
  2. Układ zarządzający mocą MP1584.
  3. PCF8523 RTC chip
  4. Konwerter CP2102 USB na UART.
  5. CAT24C32: Pamięć EEPROM.
  6. Złącze Raspberry Pi GPIO.
  7. Złącze PH2.0: dla podłączenia zasilania 7~28V z zasilacza regulowanego lub akumulatora litowego.
  8. USB na UART: dla podłączenia zasilania lub komunikacji UART.
  9. Przełącznik DEBUG:
    W trybie DEBUG: zasilanie omija kontrolę poprzez Arduino i trafia bezpośrednio do Raspberry Pi
  10. Przycisk PWR: dla włączania/wyłączania Raspberry Pi lub w celach zdefiniowanych przez urzytkownika.
  11. Przycisk RST: Arduino reset
  12. Wskaźnik statusu.
  13. Wskaźnik zasilania.
  14. Uchwyt baterii CR1220.
  15. Tryb UART:
    A: podłączenie Arduino do USB przez UART.
    B: kontrola Raspberry Pi przez Arduino.
    C: podłączenie Raspberry Pi do USB przez UART



Wymiary:



 Linki:
