Motor Control Shield 2xL293D

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 31,80 zł 31.80
Cena netto: 25,85 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: Motor Control Shield

Opis

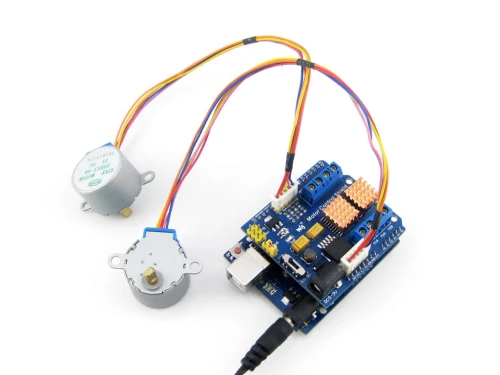

Shield dla Arduino umożliwiający sterowania 2 silnikami krokowymi lub 4 silnikami DC.




Overview

Motor Control Shield is capable of driving 4 DC motors or 2 stepping motors at one time.

Features

  • Configurable motor power supply via onboard jumper
    • when using 5V motor power supply : drives four 5V DC motors at one time
    • when using adjustable motor power supply : drives two 1.25V-6.45V DC motors at one time (9V external power supply is required)
  • Onboard dual H-bridge driver L293D x 2
    • each L293D can drive 2 DC motors or 1 stepping motor at one time
    • totally 4 channel H-bridge, with 600mA output current (peak 1.2A) per single bridge
    • ESD protection

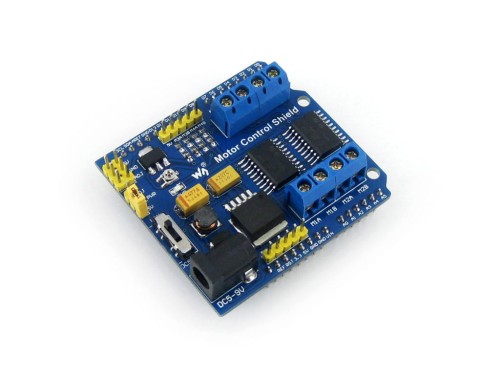

What's on Board

MarS Board expansion board on board resource

  1. External power supply jack
  2. Power input/output pinheader
  3. Stepping motor interface
  4. DC motor interface
  5. M_PWR configuration : connects M_PWR (motor power) to 5V or ADJ
  6. Power selection switch
  7. Power indicator
  8. AMS1117-ADJ : onboard linear regulator with adjustable output
  9. Adjustable potentiometer : for adjusting the output voltage of ADJ (adjustable motor power)
  10. L293D : dual H-bridge driver
  11. LM2596-5.0 : onboard linear switching regulator with 5V output

Note : when in operation, it's normal that the onboard motor drivers and regulators generate lots of heat.




Package Contains

  • Motor Control Shield x 1
  • Copper heat sinks x 2

Downloads

Development resources: demo codes, schematic, datasheets, etc.
/pl/p/file/69ad949d4c455bf082e0ae8377ba787e/Motor-Control-Shield-elty.pl.zip
