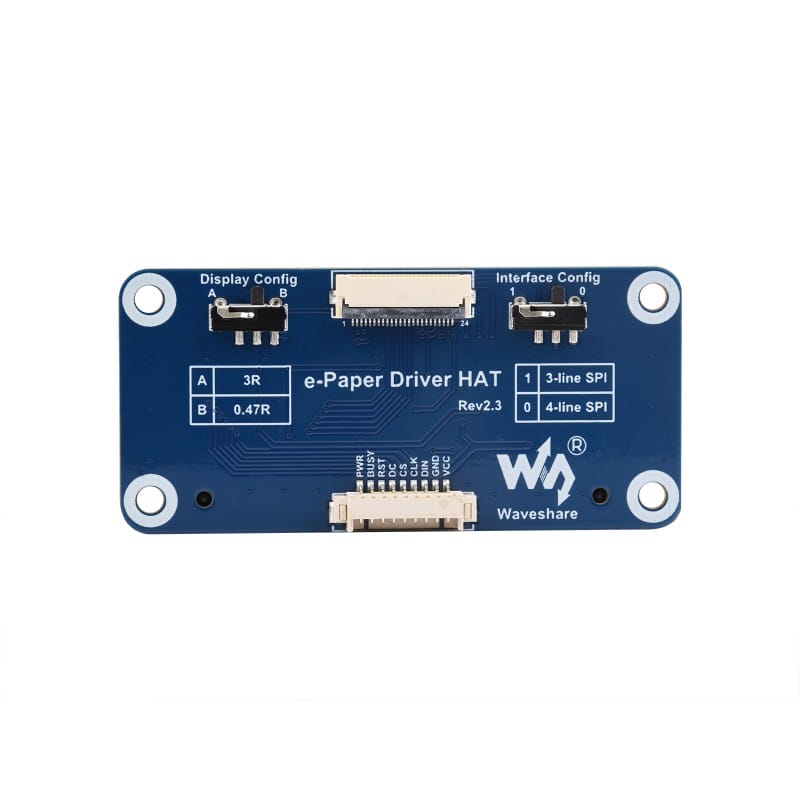

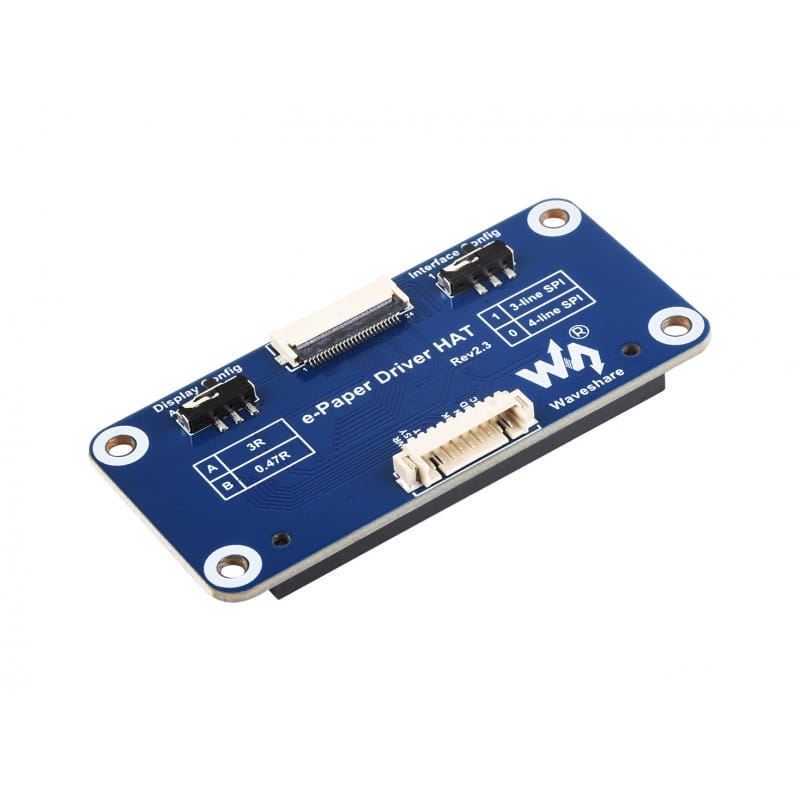

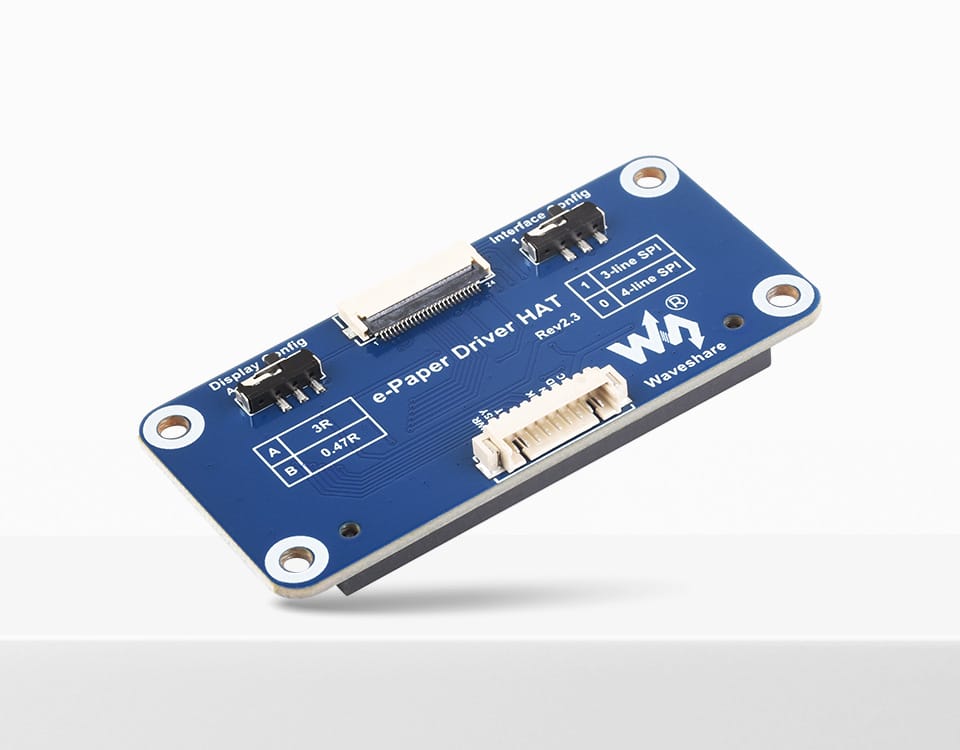

Nakładka sterująca e-Paper Driver HAT
Uniwersalna nakładka sterująca (HAT) przeznaczona do obsługi paneli e-Paper wykorzystujących interfejs komunikacyjny SPI. Moduł został wyposażony w wbudowany konwerter poziomów napięć, dzięki czemu bezproblemowo współpracuje z układami logicznymi zasilanymi napięciem 3,3 V oraz 5 V, takimi jak Raspberry Pi, Jetson Nano, STM32 czy Arduino.
Najważniejsze cechy:

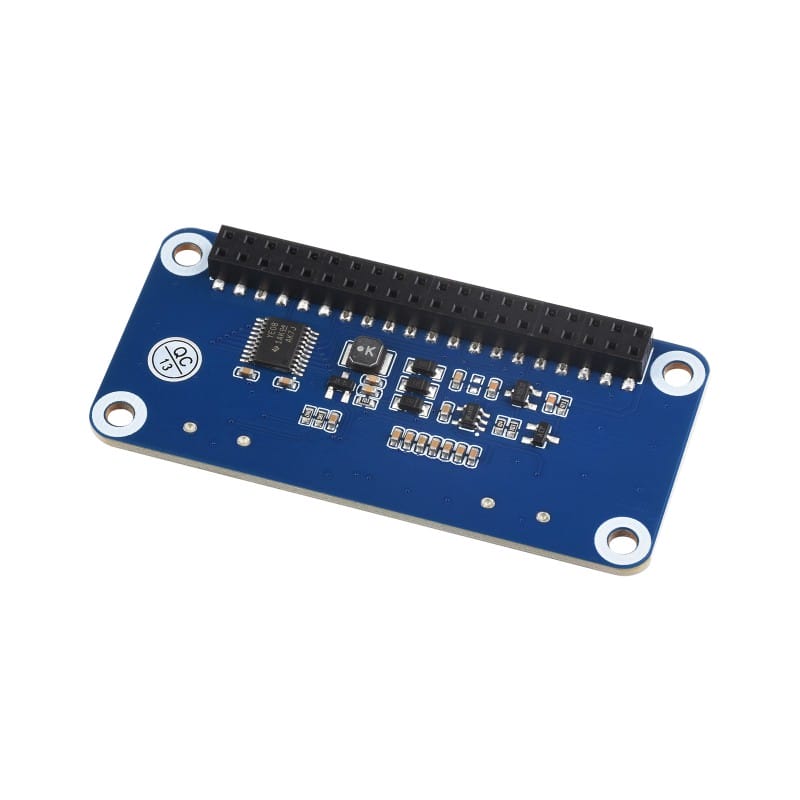

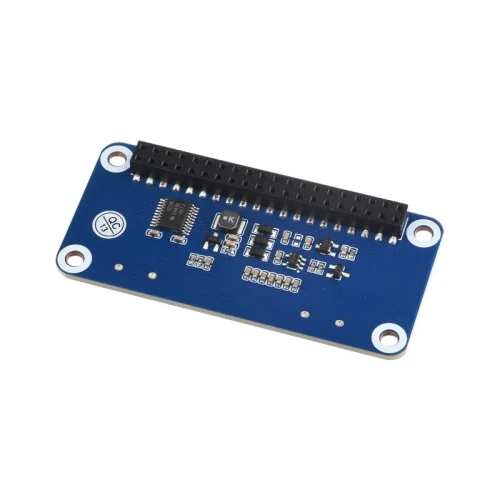

- Standardowe złącze 40-pin GPIO kompatybilne z minikomputerami Raspberry Pi oraz Jetson Nano.
- Interfejs sterowania SPI ułatwiający połączenie z zewnętrznymi mikrokontrolerami (Arduino, Nucleo, STM32).
- Wbudowany konwerter poziomów logicznych kompatybilny ze standardami 3,3 V oraz 5 V.

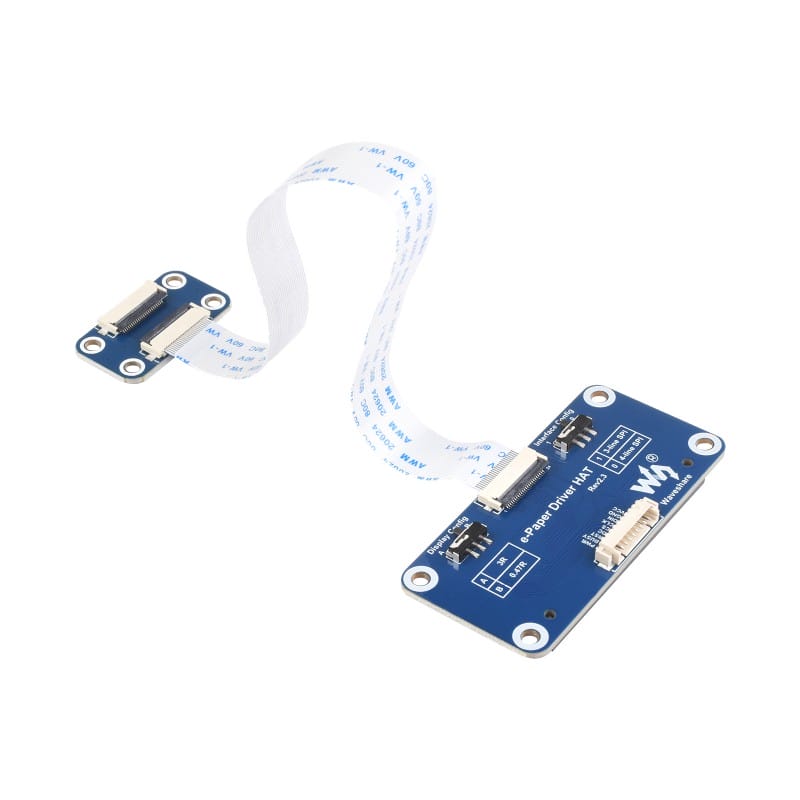

- Złącze z taśmą FFC ułatwiające łatwe i szybkie rozszerzenie interfejsu wyświetlacza e-Paper.

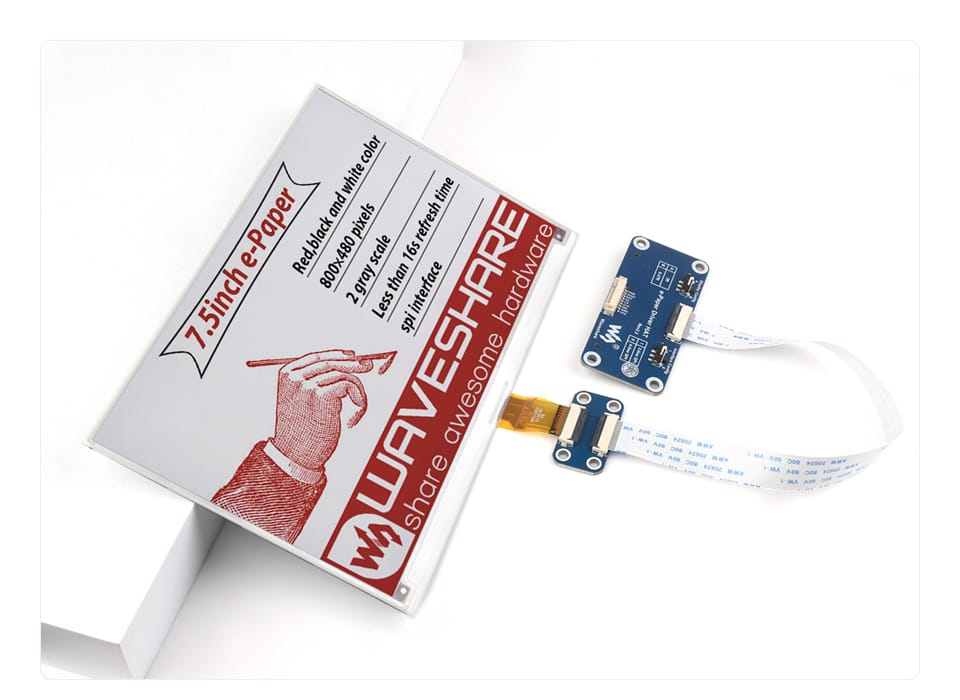

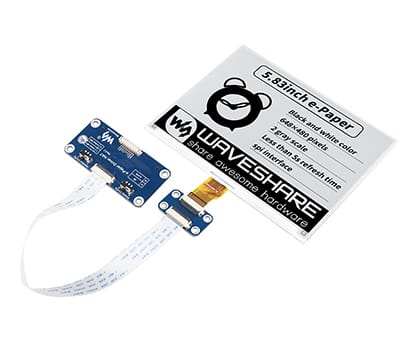

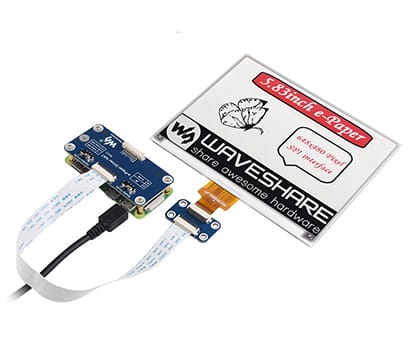

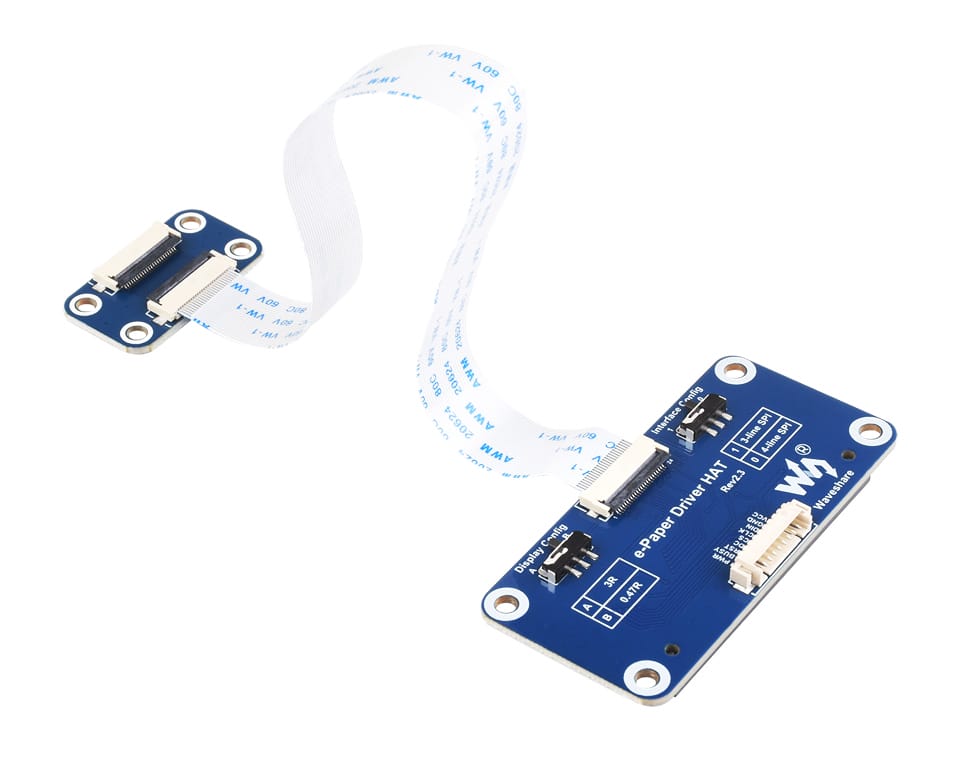

Wygodne podłączenie wyświetlacza

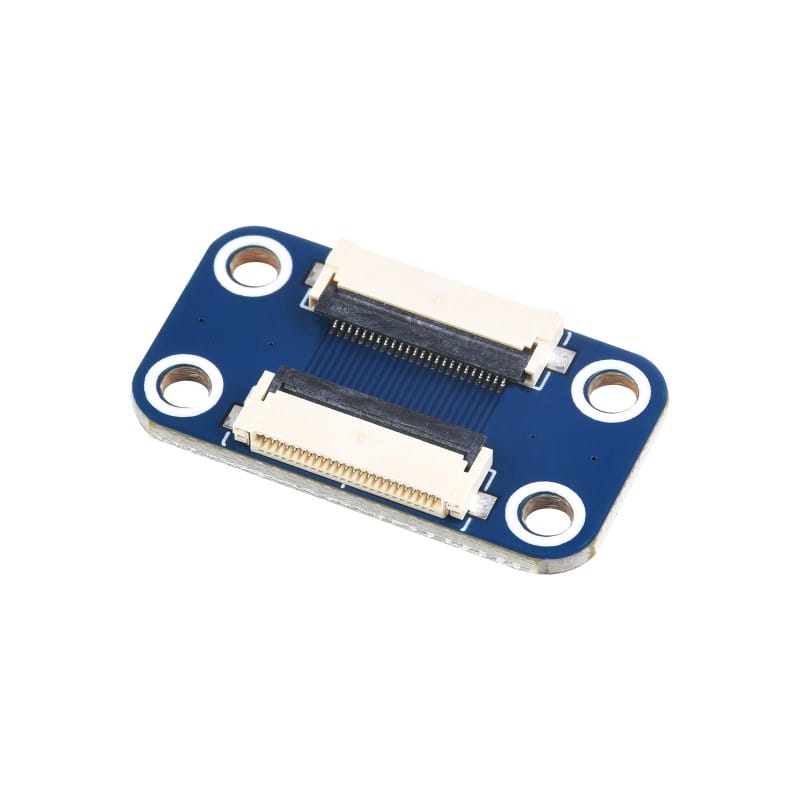

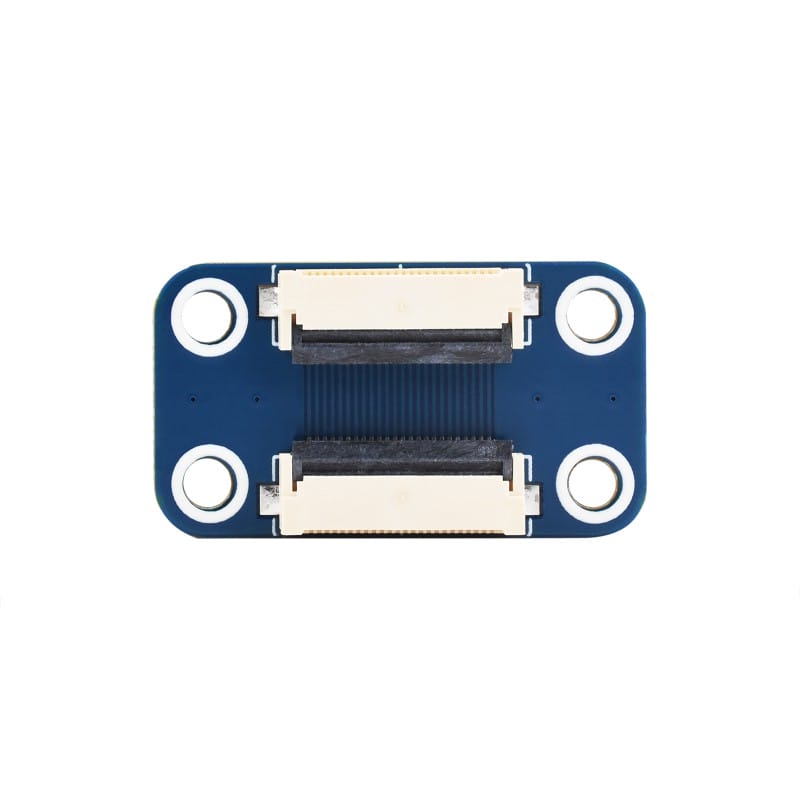

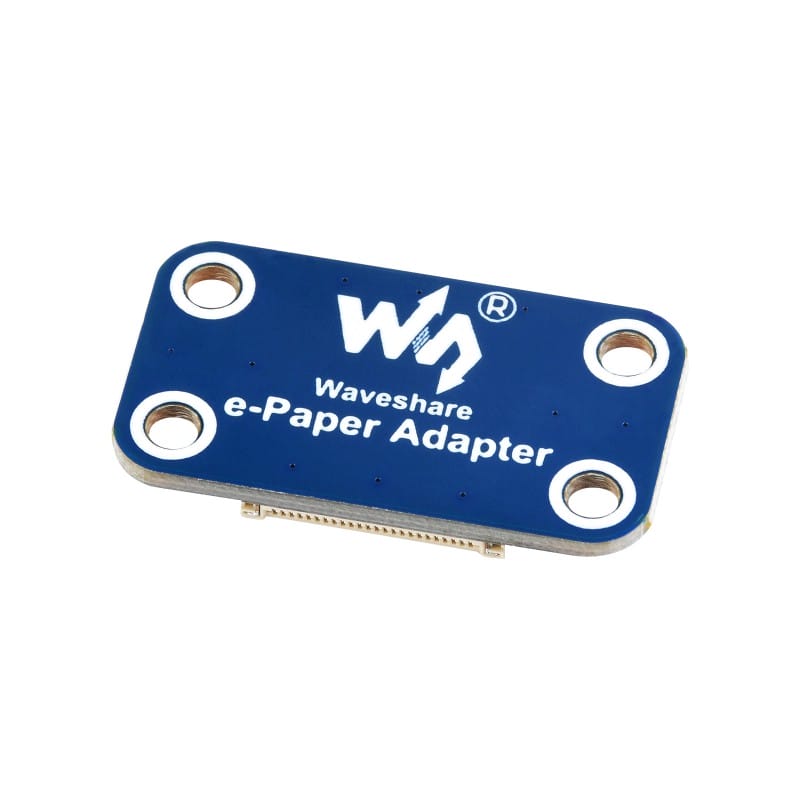

Dzięki dołączonej taśmie FFC oraz złączu adaptera, montaż i obsługa surowego panelu e-Paper staje się wyjątkowo prosta i nie wymaga stosowania plątaniny przewodów.

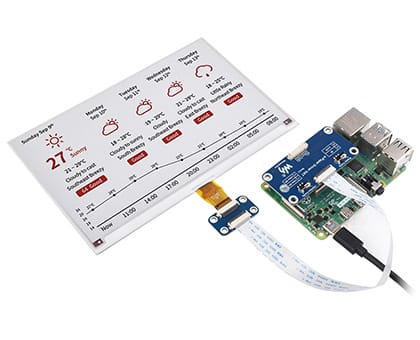

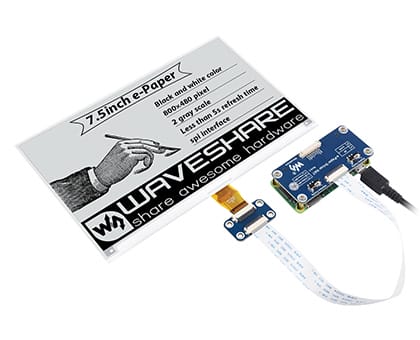

Szeroka kompatybilność z platformami
Nakładka współpracuje z większością modeli paneli e-Paper od firmy Waveshare i z łatwością łączy się z różnymi płytkami deweloperskimi.

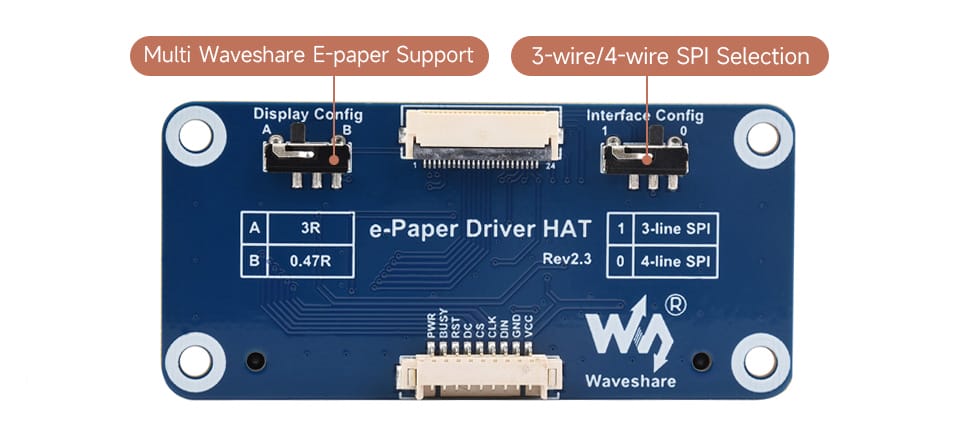

Wbudowany interfejs sterujący SPI
Dedykowane wyprowadzenia pozwalają na komunikację z wieloma modułami sterującymi, bez konieczności korzystania ze złącza HAT.
- VCC: Zasilanie 3,3 V / 5 V
- GND: Masa zasilania
- DIN: Linia danych SPI (MOSI)
- CLK: Linia zegarowa SPI (SCK)
- CS: Wybór układu SPI (stan niski aktywny)
- DC: Wybór trybu danych / komend (stan wysoki - dane, niski - komendy)
- RST: Zewnętrzny reset (stan niski aktywny)
- BUSY: Wyjście statusu zajętości ekranu
- PWR: Kontrola zasilania (włącz / wyłącz)

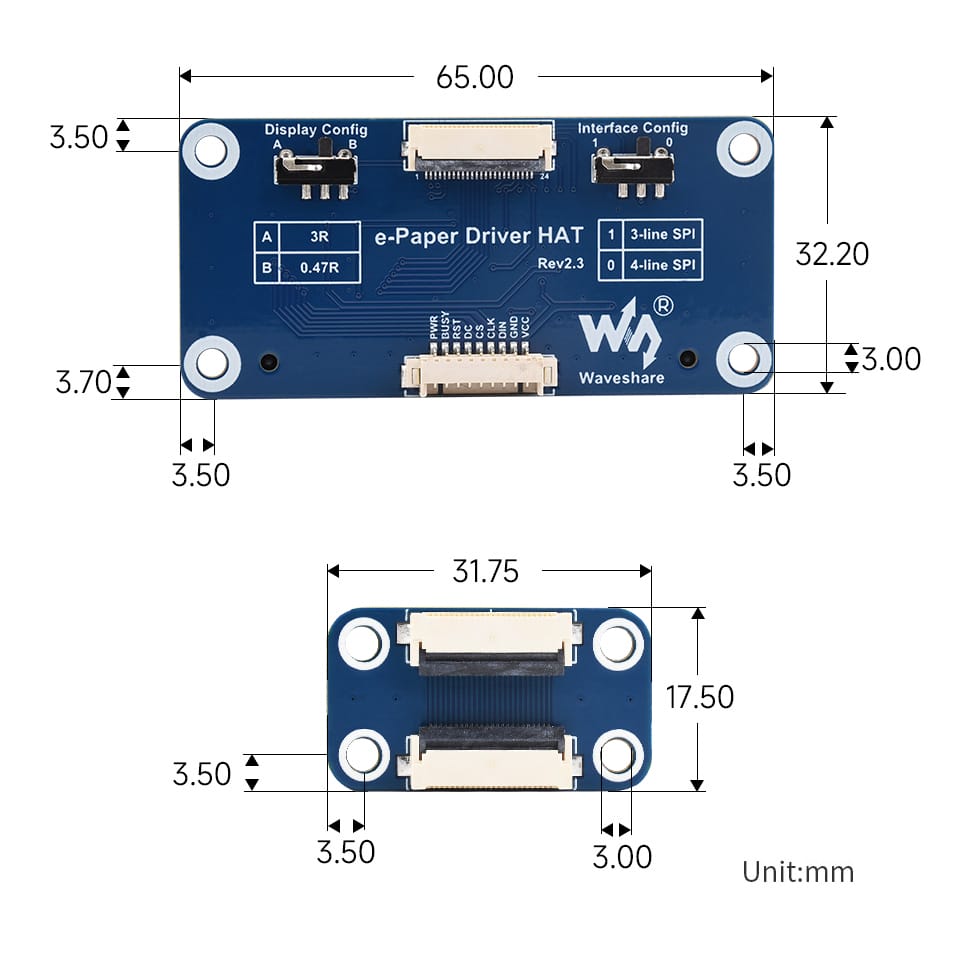

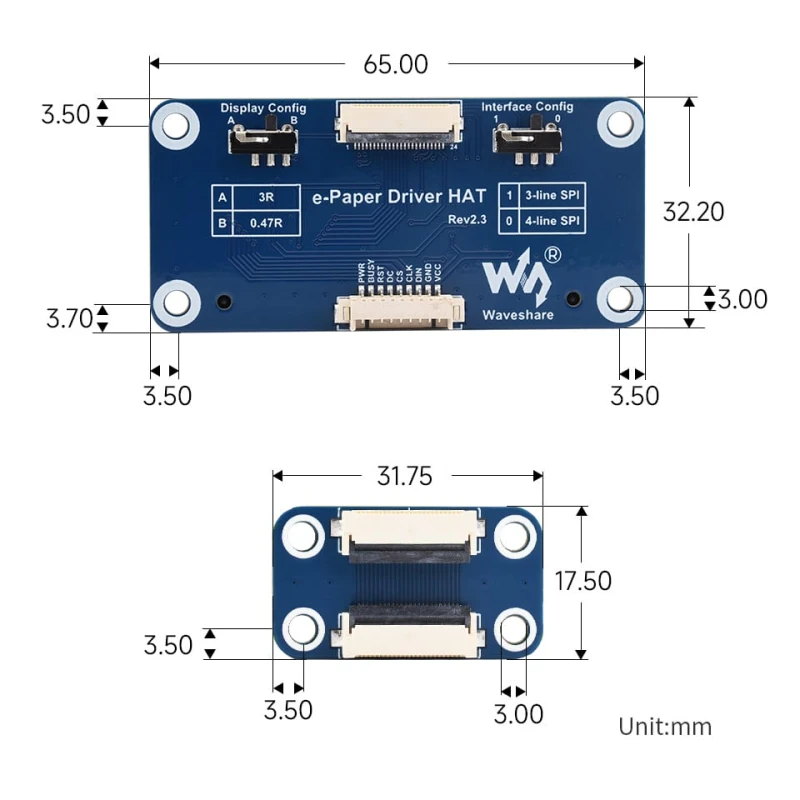

Wymiary modułu
Specyfikacja techniczna
- Napięcie pracy: 3,3 V / 5 V
- Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
- Wymiary zewnętrzne modułu: 65,0 × 30,2 mm
- Rozmiar otworów montażowych: 3,0 mm

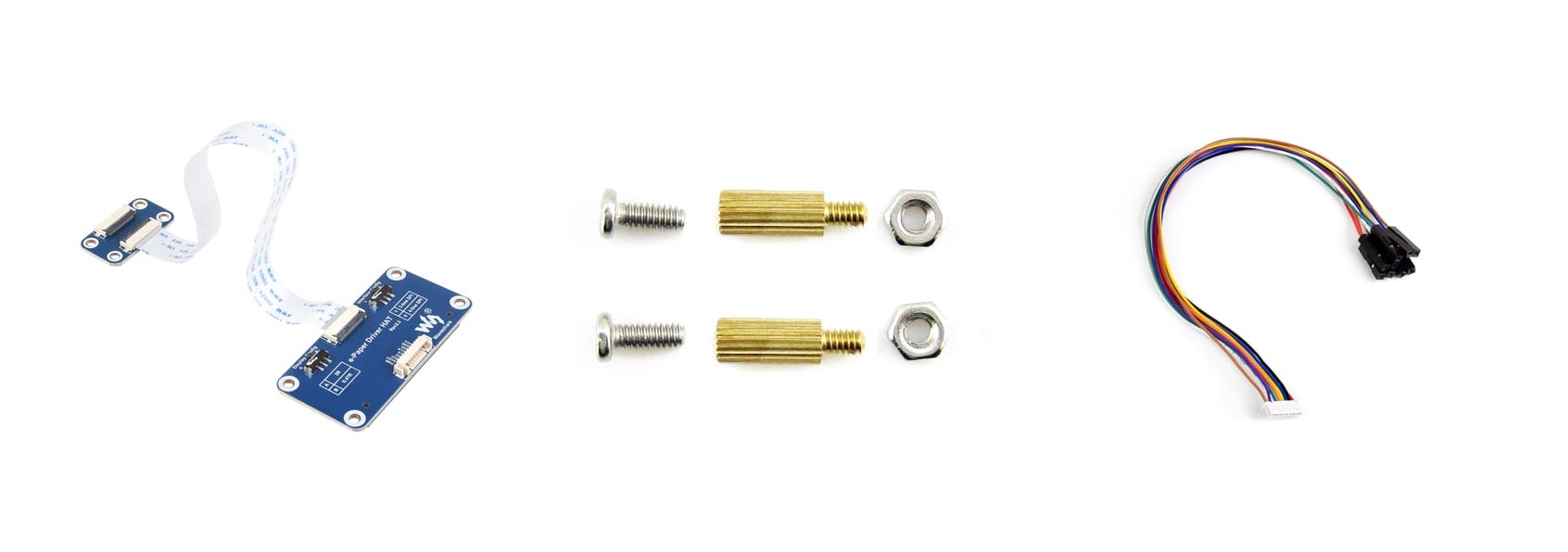

Zawartość zestawu
Uwaga: Zestaw nie zawiera wyświetlacza e-Paper ani minikomputera Raspberry Pi. Elementy te należy dokupić osobno.
- Nakładka e-Paper Driver HAT x1
- Zestaw śrub montażowych do RPi (2 szt.) x1
- Przewód połączeniowy GH1.25 9PIN (~20 cm) x1

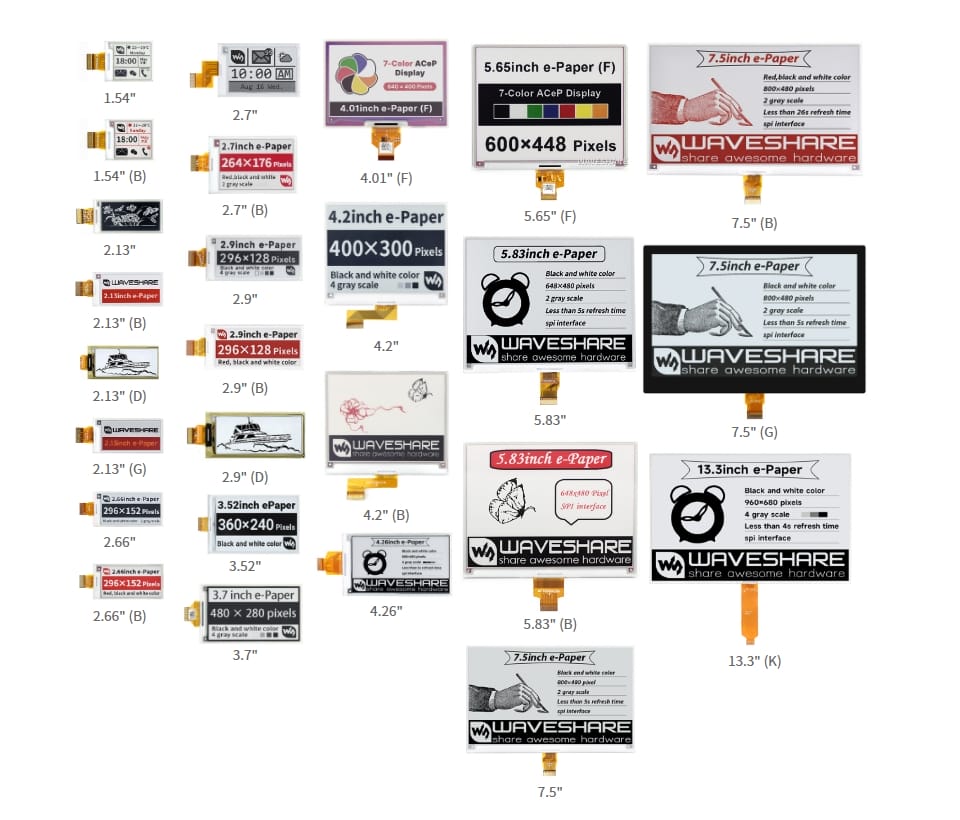

Obsługiwane modele wyświetlaczy e-Paper
| Model (Cale) | Kolory | Skala szarości | Rozdzielczość | Obszar wyświetlania (mm) | Wymiary zewn. (mm) | Pełne odświeżanie* (s) | Odświeżanie częściowe | Interfejs |
|---|---|---|---|---|---|---|---|---|
| 1.54inch e-Paper | czarny, biały | 2 | 200x200 | 27.00 × 27.00 | 31.8 × 37.3 | 2 | Tak | SPI |
| 1.54inch e-Paper (B) | czerwony, czarny, biały | 2 | 200x200 | 27.60 × 27.60 | 31.8 × 37.3 | 8 | Nie | SPI |
| 2.13inch e-Paper | czarny, biały | 2 | 250x122 | 48.55 × 23.70 | 59.2 × 29.2 | 2 | Tak | SPI |
| 2.13inch e-Paper (B) | czerwony, czarny, biały | 2 | 212x104 | 48.55 × 23.70 | 59.2 × 29.2 | 15 | Nie | SPI |
| 2.13inch e-Paper (D) | czarny, biały | 2 | 212x104 | 48.55 × 23.70 | 59.2 × 29.2 | 2 | Tak | SPI |
| 2.13inch e-Paper (G) | czerwony, żółty, czarny, biały | 2 | 250×122 | 48.55 × 23.70 | 59.2 × 29.2 | 25 | Nie | SPI |
| 2.66inch e-Paper | czarny, biały | 2 | 296×152 | 30.704 × 60.088 | 36.304 × 71.820 | 6 | Tak | SPI |
| 2.66inch e-Paper (B) | czerwony, czarny, biały | 2 | 296×152 | 30.704 × 60.088 | 36.304 × 71.820 | 15 | Nie | SPI |
| 2.7inch e-Paper | czarny, biały | 4 | 264x176 | 57.29 × 38.19 | 70.4 × 45.8 | 6 | Tak | SPI |
| 2.7inch e-Paper (B) | czerwony, czarny, biały | 2 | 264x176 | 57.29 × 38.19 | 70.4 × 45.8 | 15 | Nie | SPI |
| 2.9inch e-Paper | czarny, biały | 2 | 296x128 | 66.89 × 29.05 | 79.0 × 36.7 | 2 | Tak | SPI |
| 2.9inch e-Paper (B) | czerwony, czarny, biały | 2 | 296x128 | 66.89 × 29.05 | 79.0 × 36.7 | 15 | Tak | SPI |
| 2.9inch e-Paper (D) | czarny, biały | 2 | 296x128 | 66.90 × 29.06 | 79.0 × 36.7 | 2 | Tak | SPI |
| 3.52inch e-Paper | czarny, biały | 2 | 360×240 | 74.51 × 49.67 | 84.70 × 54.41 | 1.5 | Nie | SPI |
| 3.7inch e-Paper | czarny, biały | 4 | 480×280 | 47.32 × 81.12 | 54.90 × 93.30 | 3 | Tak | SPI |
| 4.01inch e-Paper (F) | 7-kolorowy | 2 | 640×400 | 86.40 × 54.00 | 96.80 × 68.70 | 30 | Nie | SPI |
| 4.2inch e-Paper | czarny, biały | 4 | 400x300 | 84.80 × 63.60 | 90.1 × 77.0 | 5 | Tak | SPI |
| 4.2inch e-Paper (B) | czerwony, czarny, biały | 2 | 400x300 | 84.80 × 63.60 | 90.1 × 77.0 | 15 | Nie | SPI |
| 4.26inch e-Paper | czarny, biały | 4 | 800 × 480 | 92.80 × 55.68 | 129.33 × 62.37 | 4 | Tak | SPI |
| 5.65inch e-Paper (F) | 7-kolorowy | 2 | 600×448 | 114.9 × 85.8 | 125.4 × 99.5 | <35 | Nie | SPI |
| 5.83inch e-Paper | czarny, biały | 2 | 600x448 | 119.232 × 88.320 | 125.4 × 99.5 | 5 | Nie | SPI |
| 5.83inch e-Paper (B) | czerwony, czarny, biały | 2 | 600x448 | 119.232 × 88.320 | 125.4 × 99.5 | 20 | Nie | SPI |
| 7.5inch e-Paper | czarny, biały | 2 | 800×480 | 163.20 × 97.92 | 170.2 × 111.2 | 5 | Tak | SPI |
| 7.5inch e-Paper (B) | czerwony, czarny, biały | 2 | 800×480 | 163.20 × 97.92 | 170.2 × 111.2 | 26 | Nie | SPI |
| 7.5inch e-Paper (G) | czarny, biały | 2 | 800×480 | 163.20 × 97.92 | 177.20 × 118.20 | 5 | Nie | SPI |
| 13.3inch e-Paper (K) | czarny, biały | 2 | 960×680 | 175.52 × 195.16 | 286.32 × 212.26 | 5 | Tak | SPI |
* Czas pełnego odświeżania odnosi się do lokalnego przesyłania danych. W przypadku transferu sieciowego może to zająć od 1 do 5 minut w zależności od połączenia.
