Obudowa dla Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 236,00 zł 236.00
Cena netto: 191,87 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: CM-IO-POE-BOX-EU WaveShare 17419
Pin It

Opis

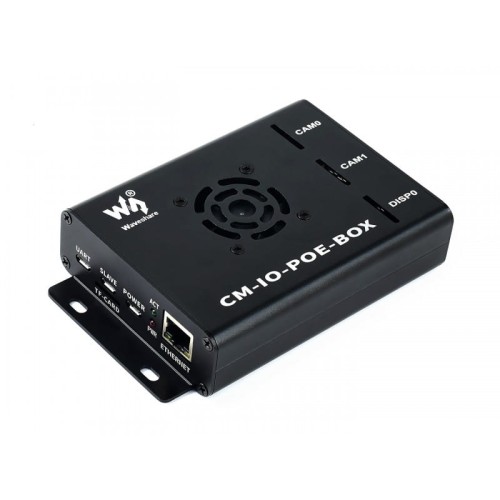

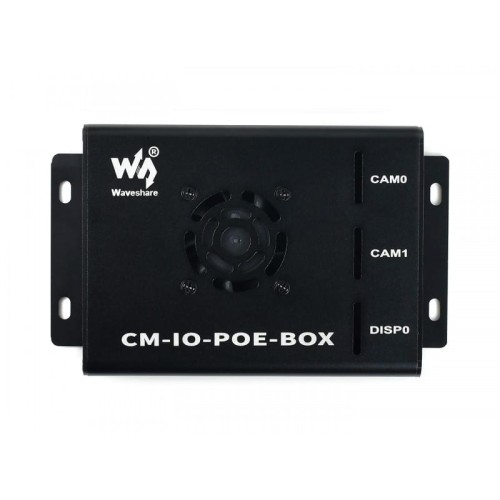

Obudowa metalowa dla Raspberry Pi CM3 / CM3L / CM3+ wraz z płytą bazową wyposażoną w funkcję zasilania PoE oraz wyprowadzone porty USB, HDMI, CAM, DSI.

Zestaw zawiera: płytę dla Raspberry Pi CM3, metalową obudowę, zasilacz, wentylator.

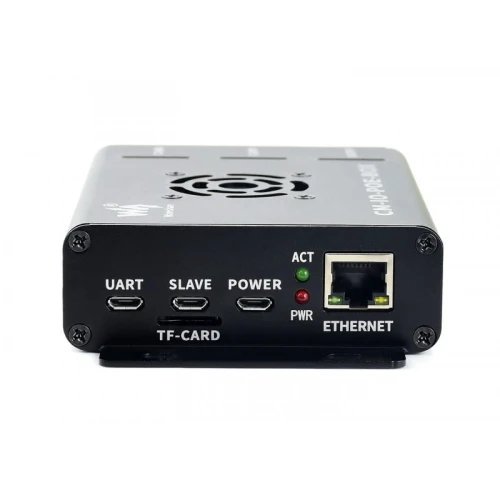

Wycięcia dla urządzeń peryferyjnych

Przykład podłączenia

Wymiary

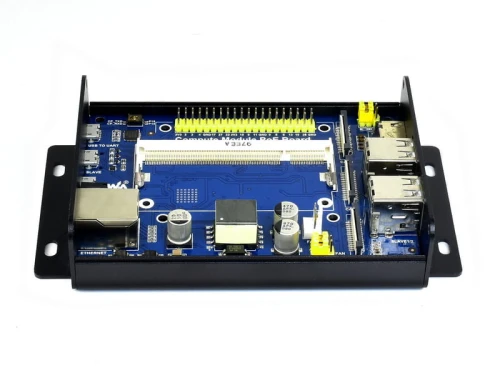

Opis płyty

  1. Złącze dla Raspberry Pi  Compute Module (CM3 / CM3L / CM3+ / CM3+L).
  2. Złącze w standardzie Raspberry Pi GPIO: dla połączenia innych modułów współpracujących z Raspberry Pi.
  3. Złącze Ethernet z funkcją PoE: 10/100M auto-negotiation, umożliwia podłączenie router lub switch.
  4. Złącze DSI: dla podłączenia wyświetlacza LCD Raspberry Pi.
  5. Złącza USB: 4x USB, dla podłączenia urządzeń USB.
  6. Złącza CSI: 2x CSI dla podłączenia kamer Raspberry Pi.
  7. Złącze HDMI.
  8. Złącze USB na UART: dla szeregowego debagowania.
  9. Złącze USB SLAVE: umożliwia wgranie systemu do Compute Module 3/3+
  10. Złącze zasilania: 5V 2.5A
  11. Złącze karty TF (dolna strona): umożliwia włożenie karty SD z systemem.
  12. Złącze wentylatora.
  13. LAN9514 (dolna strona): hub USB i kontroler 10/100M Ethernet.
  14. Si3404 PoE kontroler mocy(dolna strona).
  15. Konwerter CP2102 USB na UART.
  16. Transformator EP13 PoE.
  17. Transoptor.
  18. Wskaźniki LED:
    Czerwony: Zasilanie Raspberry Pi
    Zielony: Status pracy Raspberry Pi
  19. Status sieci NET
  20. Zworki konfiguracji napięcia VGx: kontrola poziomu I/O
  21. Konfiguracja wyjścia UART:
    Lewy: podłączenie CP2102 do Raspberry Pi serial port
    Prawo: rozłączenie CP2102 z Raspberry Pi serial port
  22. Konfiguracja wentylatora:
    P34: kontrola programowa poprzez P34 pin
    EN: wentylator bezpośrednio do 5V
  23. Konfiguracja PoE:
    DIS: PoE zablokowany
    EN: PoE odblokowany
  24. Punkt pomiarowy napięcia PoE



Zestaw zawiera:

Wiki: CM-IO-POE-BOX
