Odroid-M1 z 4GB RAM RK3568

Odroid-M1 z 4GB RAM RK3568
  • nowość
Dostępność:: 2
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 525,00 zł 525.00
Cena netto: 426,83 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: hardkernel
Kod produktu: G220308142749 Odroid-M1
Pin It

Opis

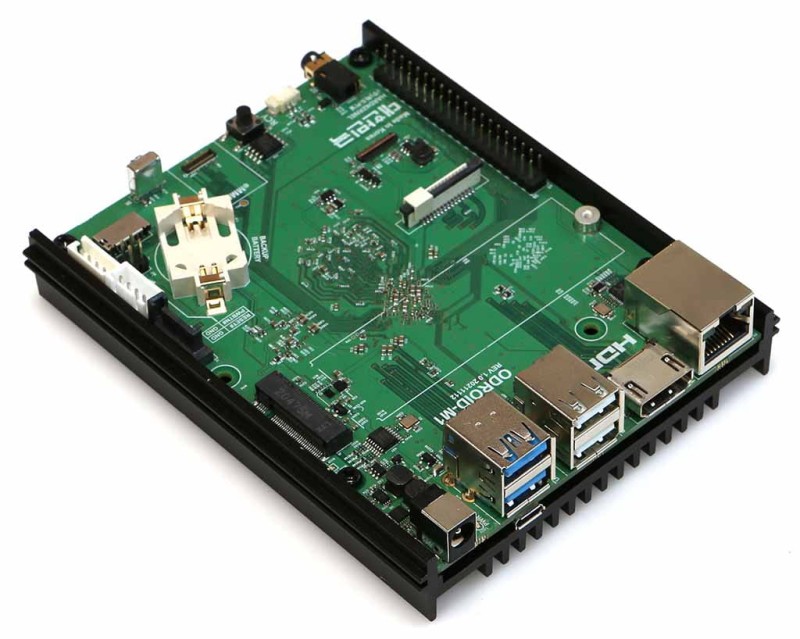

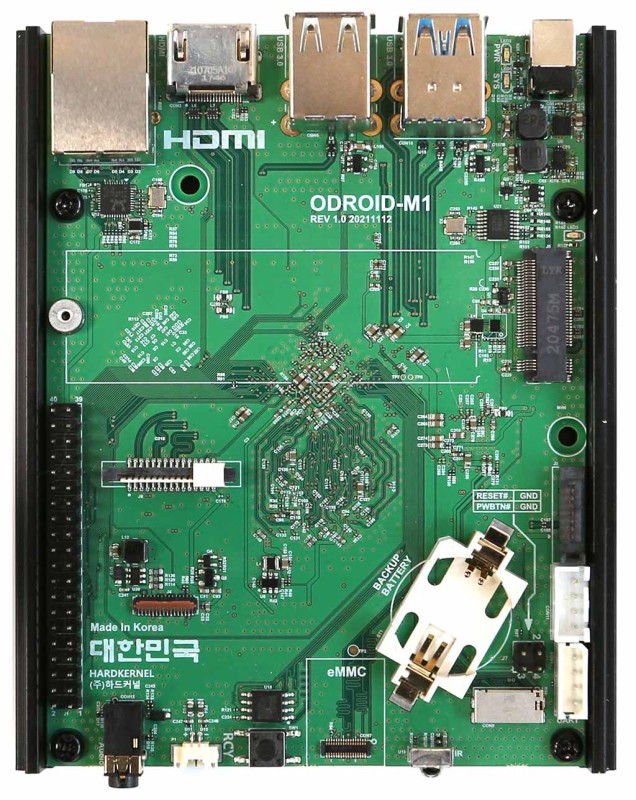

ODROID-M1 mikrokomputer zbudowany w oparciu o RK3568B2, wyposażony w szereg urządzeń peryferyjnych, dedykowany do pracy w aplikacjach systemów wbudowanych.
Producent deklaruje dostępność ODROID-M1 przez następne 15 lat co czyni go dobrą alternatywą dla innych aktualnie nie dostępnych Mini PC.

Układ RK3568B2 jest nieco zmodyfikowaną wersją RK3568 w celu przezwyciężenia problemów z łańcuchem dostaw układów scalonych w dzisiejszych czasach.

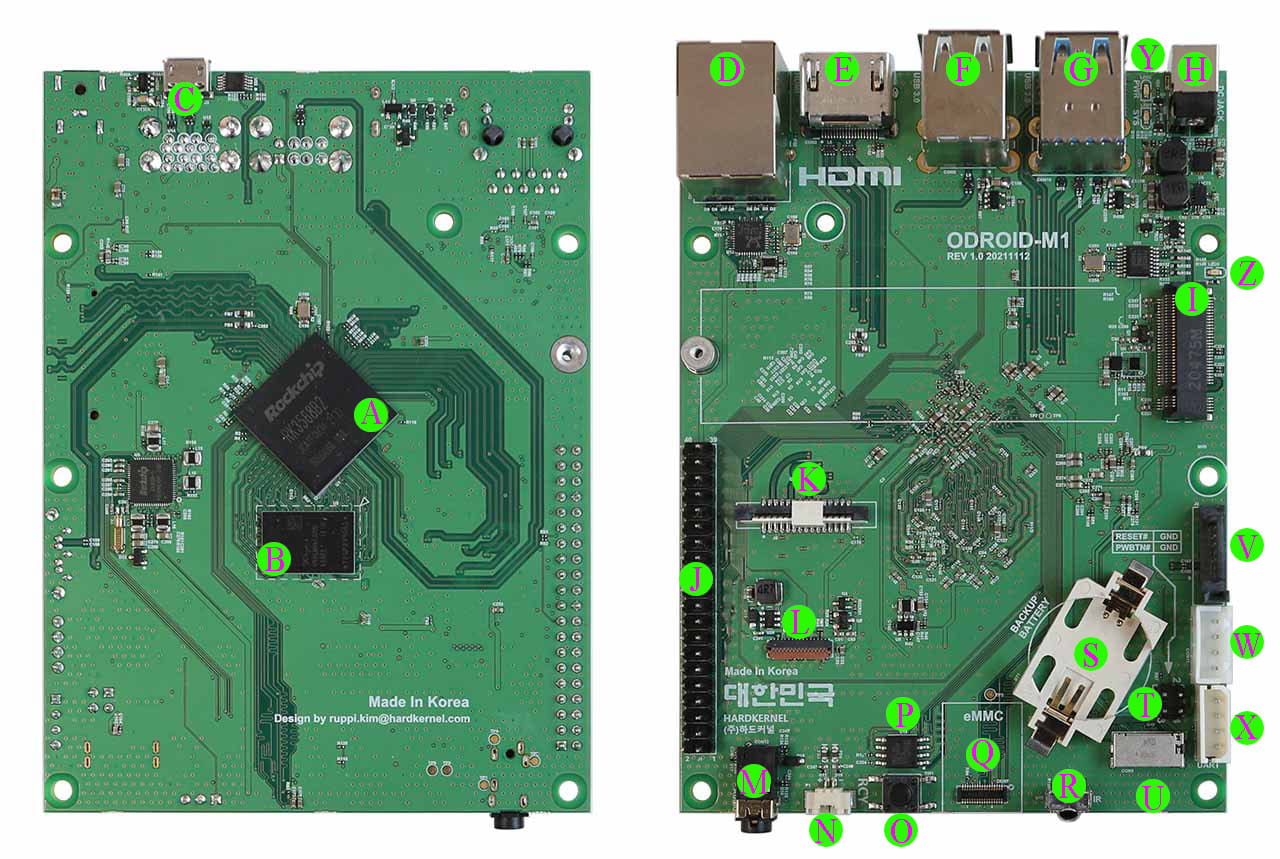

Opis płyty Odroid-M1

Odroid-M1 opis





A Rockchip RK3568B2 CPU N 1 x Wyjście mono głośnikowe (1.3W 8Ω )
B LPDDR4 RAM O 1 x SPI recovery Switch
C 1 x Port Micro USB2.0 Device only P 1 x SPI Flash 16MiB
D 1 x Gniazdo Ethernet RJ45 (10/100/1000) Q 1 x eMMC Gniazdo pamięci
E 1 x HDMI 2.0 R 1 x Odbiornik podczerwieni
F 2 x USB 2.0 S 1 x Gniazdo baterii zegara RTC
G 2 x USB 3.0 T 1 x Reset jumper
1 x Power jumper
H 1 x Wejście zasilnia DC  U 1 x Micro SD Slot
I 1 x M.2 NVMe M-Key PCIe3.0 2-Lane V 1 x SATA3
J 40 x Złącze GPIO  W 1 x Zasilanie SATA ( tylko 5 volt)
K 1 x MIPI CSI 2Lane X 1 x UART konsola systemowa
L 1 x MIPI DSI 4Lane Y 2 x Wskaźnik LED System
M 1 x 3.5mm Jack wyjście audio Z 1 x M.2 LED Wskaźnik







Petitboot preinstalowany na wbudowanej pamięci SPI-Flash o pojemności 16 MB pomaga łatwo zarządzać różnymi wersjami systemu operacyjnego i jądra oraz obsługuje uruchamianie z urządzeń pamięci masowej microSD, eMMC, NVMe, SATA i USB. Ponadto, ponieważ możliwa jest instalacja systemu operacyjnego w trybie on-line za pośrednictwem sieci, uciążliwa procedura pobierania i flashowania obrazu systemu operacyjnego została znacznie skrócona.

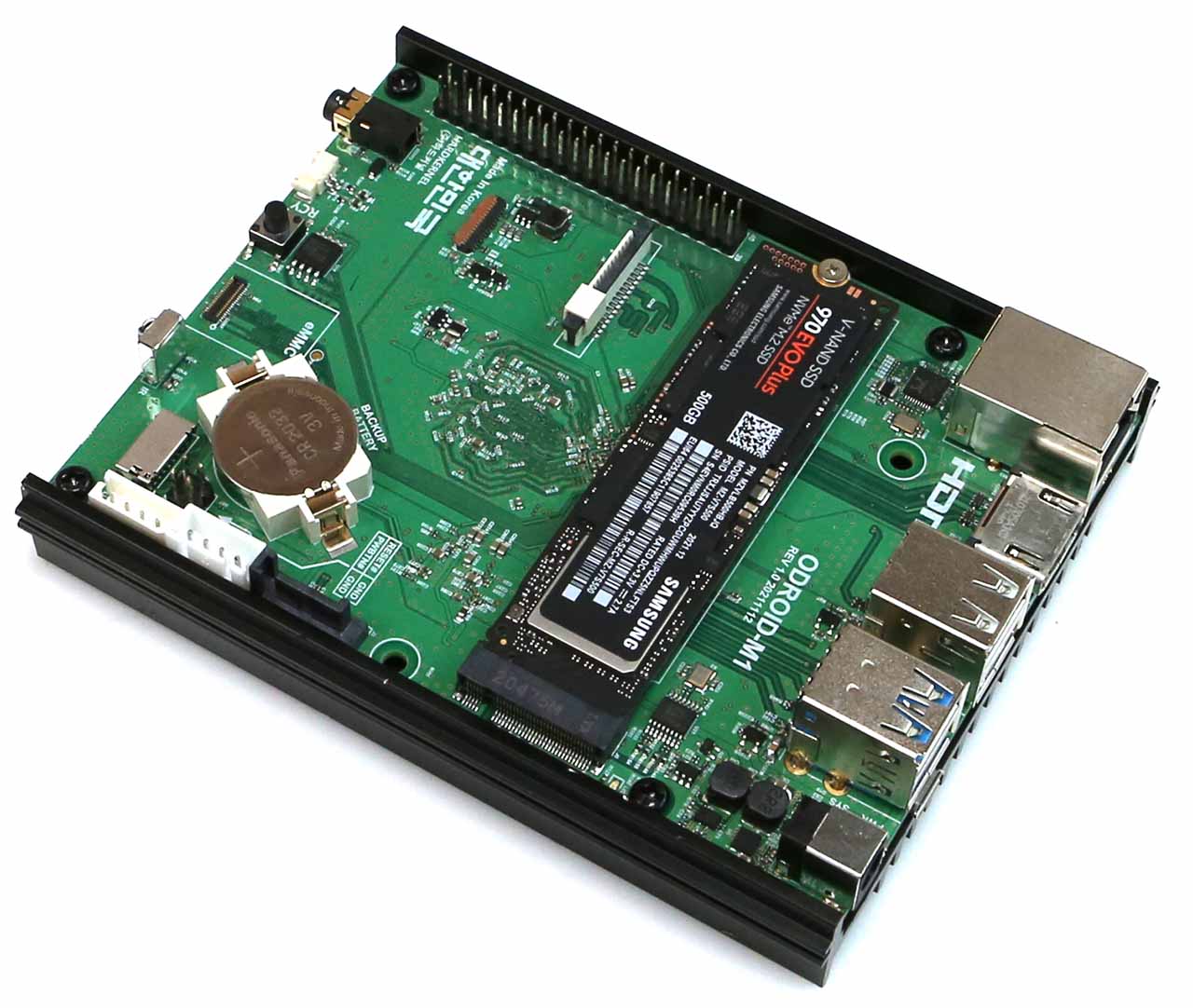

Na płycie ODROID-M1 można bezpośrednio zainstalować urządzenie pamięci masowej M.2 NVMe o standardowych wymiarach 22 mm x 80 mm. Złącze M.2 ma 2-kanałową konfigurację PCIe 3.0, która zapewnia niesamowicie szybki dostęp sekwencyjny o wydajności 1600 MB/s. Należy pamiętać, że urządzenia pamięci masowej M.2 SATA nie mogą być używane. Gniazdo M.2 obsługuje tylko interfejs PCIe (M-Key).

Odroid-M1 M.2 NVMe

Benchmark

ODROID-M1 (PCIe 3.0 x 2)

RPI CM4 (PCIe 2.0 x 1)

fio 1M sequential read

1646 MB/s

416 MB/s

iozone 1M random read

1049.13 MB/s

210.97 MB/s

iozone 1M random write

1163.95 MB/s

188.70 MB/s

iozone 4K random read

43.73 MB/s

14.77 MB/s

iozone 4K random write

96.90 MB/s

25.38 MB/s

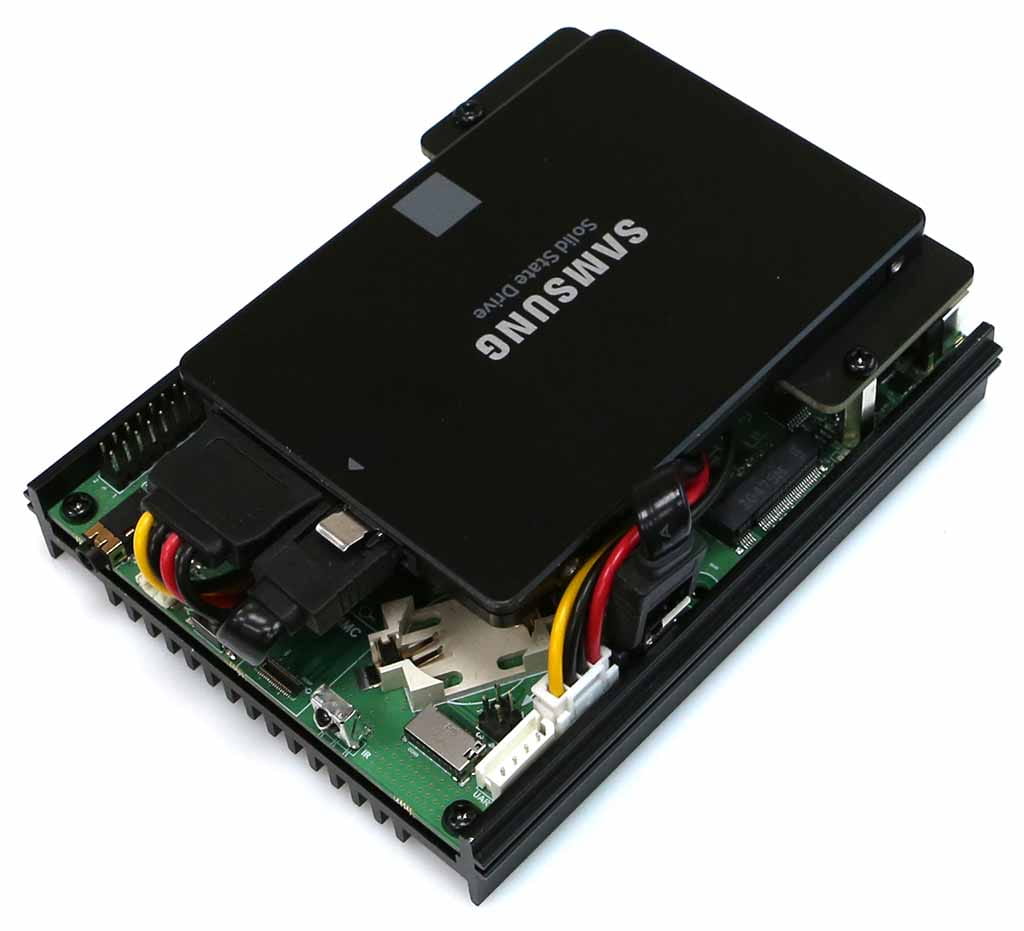

Pojedynczy natywny port SATA 3.0 (nie USB) umożliwia podłączenie 2,5-calowego dysku twardego lub urządzenia pamięci masowej SSD NAND. Ten interfejs SATA zapewnia szybkość dostępu sekwencyjnego na poziomie prawie 500 MB/s.

W dostępnych akcesoriach dla Odroid-M1 dostępny jest osobny zestaw montażowy i kablowy SATA zawiera:
- kabel SATA Data,
- kabel SATA Power
- płytę montażową z kilkoma śrubami mocującymi.
Port zasilania SATA w Odroid-M1 nie ma szyny zasilania 12 V, do korzystania z 3,5-calowego dysku twardego wymagany jest oddzielny zewnętrzny zasilacz SATA 12 V.



 Odroid-M1 SATA SSD





Port MIPI-DSI 4 line może być bezpośrednio podłączony do panelu LCD. Dostępny jest zestaw ODROID-Vu8M z 8-calowym wyświetlaczem LCD o szerokim kącie widzenia 800×1280 i pojemnościowym ekranem dotykowym. Montując komputer jednopłytkowy ODROID-M1 z tyłu zestawu Vu8M, można łatwo wdrożyć urządzenie interfejsu człowiek-maszyna (HMI).

Odroid MIPI-DSI

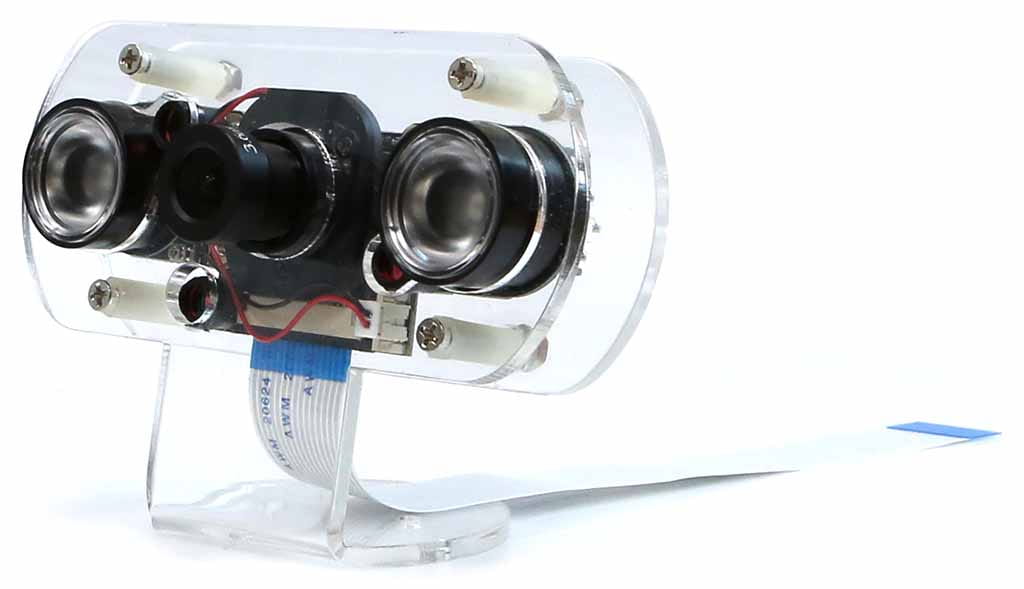

Port MIPI-CSI 2-line może być bezpośrednio podłączony do modułu czujnika kamery. Dedykowany zestaw kamery M1 MIPI-CSI jest wyposażony w układ czujnika OV5647, który może przechwytywać obrazy o rozdzielczości do 5 Mpikseli oraz strumieniowe transmisje wideo 720p/30fps. Dzięki automatycznie przełączanemu filtrowi IR-Cut i dwóm reflektorom podczerwieni można uzyskać stosunkowo dobre odwzorowanie obrazu zarówno w dzień, jak i w nocy. Wejście obrazu w czasie rzeczywistym z portu MIPI-CSI może być szeroko wykorzystywane w aplikacjach uczenia maszynowego.



Odroid-M1 kamera





W komputerze jednopłytkowym Odroid-M1 znajduje się jednostka przetwarzania sieci neuronowych (NPU), która może zapewnić do 0,8 TOPS. Na systemie operacyjnym Ubuntu Linux możemy uruchomić różne modele TensorFlow Lite i ONNX. Poniżej znajduje się przykład wykrywania obiektów.

Zdjęcie pochodzi z: https://commons.wikimedia.org/wiki/File:Traffic_in_Brasilia_before_Brazil_%26_Chile_match_at_World_Cup_2010-06-28_1.jpg







Pomiar wydajność oprogramowania AI, model yolov5s.onnx z tradycyjną kombinacją CPU+FPU+NEON trwał ~1800 ms, podczas gdy akceleracja NPU trwała tylko ~60 ms. Innym przykładem jest model mobilenet_v1_1.0_224.tflite, który osiągnął wynik ~286msec vs ~7msec. Na podstawie wyników testów można stwierdzić, że wewnętrzna akceleracja sprzętowa NPU zapewnia 30-40 razy większą moc obliczeniową sztucznej inteligencji w niektórych przypadkach użycia. Wkrótce na stronach WiKi hardernel zostaną udostępnione instrukcje dotyczące rozwoju NPU.

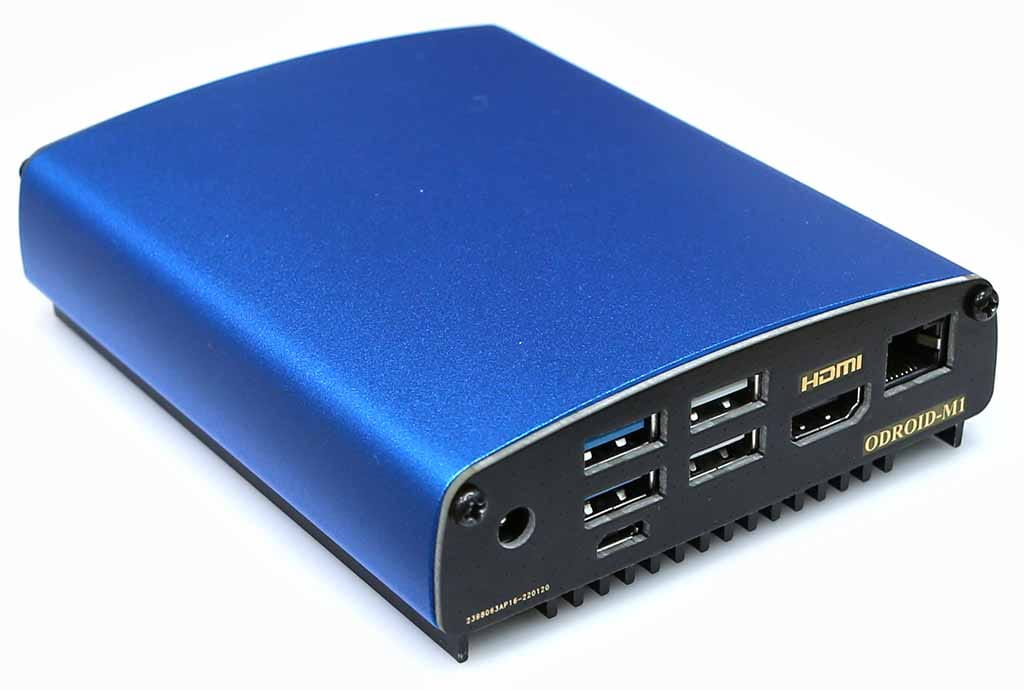

W celu zabezpieczenia Odroid-M1 polecamy obudowę w eleganckim i chłodnym niebieskim kolorze.

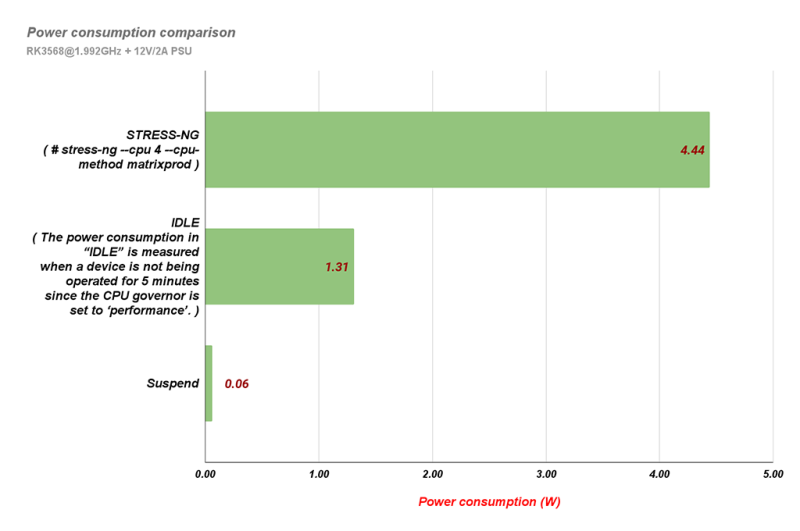

Pobór mocy i charakterystyka cieplna Odroid-M1:

Bez podłączonych zewnętrznych urządzeń peryferyjnych pobór mocy M1 wynosi około 4,5 W przy bardzo dużym obciążeniu komputerowym. W stanie bezczynności może wynosić nawet 1,3 W.

Pełne uruchomienie systemu Ubuntu Gnome może zająć około 30-35 sekund (wliczając w to kilka sekund opóźnienia Petitboot), gdy nośnikiem startowym jest moduł eMMC. Po zakończeniu procesu rozruchu średnia moc w trybie bezczynności wynosi około 1,3 W. W trybie wyłączenia zużycie energii wynosi około 0,05 W, co można uznać za nieistotne.



 Odroid-M1 pobór mocy

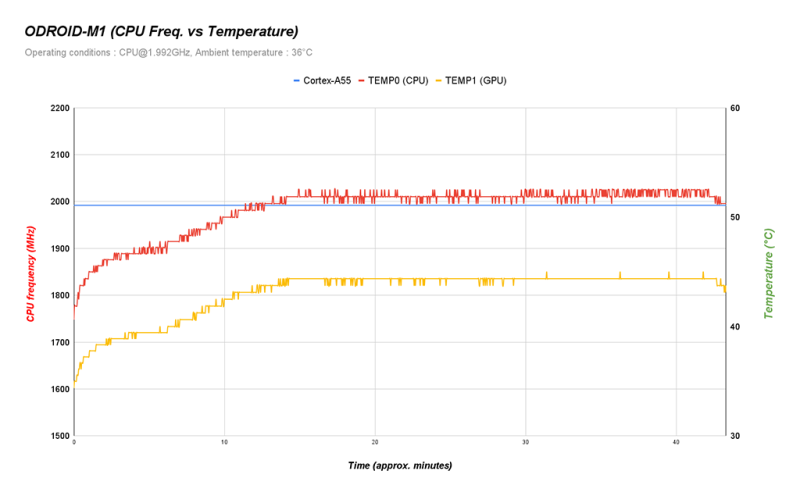

Dzięki ogromnej ramce radiatora charakterystyka termiczna wygląda całkiem nieźle przy bardzo dużym obciążeniu procesora. Temperatura rdzenia procesora była bliska 50°C przy dużym obciążeniu obliczeniowym i stosunkowo wysokiej temperaturze otoczenia (35°C). Jest to bardzo daleko od punktu zadziałania dławienia termicznego, a ODROID-M1 może pracować w różnych środowiskach aplikacji wbudowanych bez hałaśliwego aktywnego chłodzenia.



Analogowa jakość dźwięku na wyjściu audio:

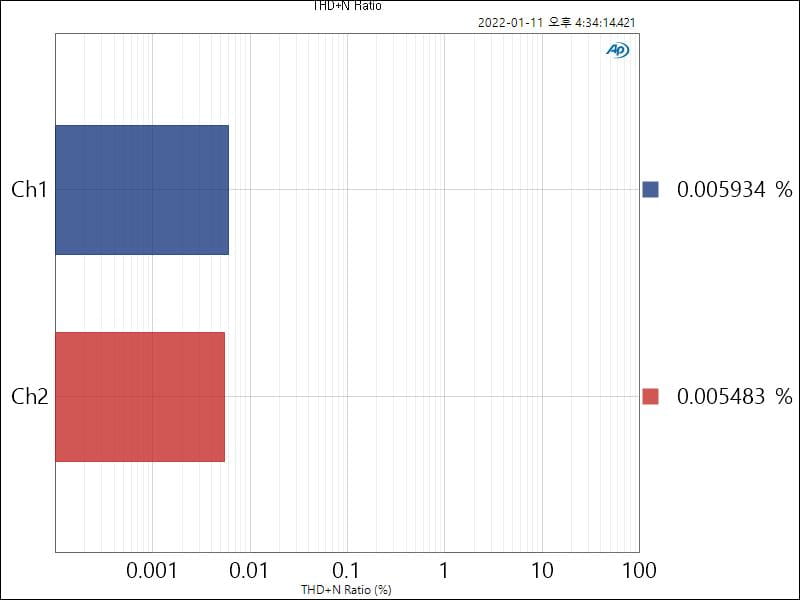

Na płytce Odroid-M1 znajduje się stereofoniczne gniazdo słuchawkowe 3,5 mm. Posiada ono wbudowane wysokiej jakości stereofoniczne wyjście audio 384Khz/32bit. Zakres dynamiki i współczynnik SNR są bliskie 100dB, a całkowite zniekształcenia harmoniczne + szumy są niższe niż 0,006%. Możesz cieszyć się dźwiękiem o jakości Hi-Fi bez konieczności stosowania drogiego zewnętrznego przetwornika cyfrowo-analogowego. Jak zwykle jakość dźwięku została zmierzona przy użyciu sprzętu Audio-Precision.





Wspierane systemy operacyjne:

Ubuntu 20.04 LTS & 22.04 LTS

  • Kernel 4.19.219
  • Wayland based GNOME desktop
  • Mali GPU EGL driver on Wayland
  • MIPI DSI and CSI drivers
  • GPIO drivers and WiringPi library
  • Mainline kernel will be available several months later with Panfrost driver hopefully
  • NPU drivers and Neural Network APIs





Android 11 Red Velvet Cake

  • Kernel 4.19.193
  • Dual head display feature : HDMI and MIPI-DSI at the same time





Specyfikacja techniczna Odroid-M1:

  • Wymiary PCB: 90mm x 122mm x 16mm
  • Wymiary radiatora: 100mm x 123mm x 19mm
  • Waga z radiatorem: 253g
  • CPU: Rockchip RK3568 Processor
    L1 instruction cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, shared by 1 processor
    L1 data cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, shared by 1 processor
    L3 data cache: 512KB , 16-way set associative (512 sets), 64 byte lines, shared by 4 processorsQuad-Core Cortex-A55 (1.992GHz)
    ARMv8-A architecture with Neon and Crypto extensions
  • GPU: Mali-G52 MP2 GPU with 4 x Execution Engines (650Mhz)
  • NPU: 0.8Tops@INT8, integrated high-performance AI accelerator RKNN NPU
    Supports one-click switching of Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
  • Pamięć RAM: 4 LPDDR4 with 32-bit bus width Data rate: 3120 MT/s, up to 1,560MHz
  • Przechowywanie danych:
    1 x eMMC slot
    1 x Micro SD slot (DS/HS mode up to UHS-I SDR104)
    1 x NVME M.2 SSD (PCIe 3.0 x 2)
    1 x SATA3.0
  • Sieć ethernet:
    1 x GbE LAN ports (RJ45, supports 10/100/1000 Mbps)
    – Realtek RTL8211F (Ethernet transceiver)
    – LED indicators
    * Green LED: Flashing by data traffics at 100Mbps connection
    * Amber LED: Flashing by data traffics at 1000Mbps connection
  • Wyjście obrazu:
    1 x HDMI 2.0 (up to 4K@60Hz with HDR, EDID)
    1 x MIPI-DSI (works with 800 x 1280 LCD)
  • Wyjście dźwięku:
    1 x 3.5mm gniazdo słuchawkowe
    1 x wyjście mono na głośnik
    1 x HDMI dźwięk
  • Porty wejścia wyjścia
    2 x USB 2.0 host port
    2 x USB 3.0 host port (or 1 x USB 3.0 host + 1 x USB 2.0 OTG port)
    1 x Debug serial console (UART, 1.5Mbps N81)
    1 x SATA Connector
    1 x MIPI-CSI Camera Interface (15 pin)
    1 x MIPI-DSI LCD Interface (31 pin)
    1 x 40pin GPIO header
  • Dodatkowe możliwości:
    Odbiornik podczerwieni IR, umożliwający sterowanie pilotem
    Gniazdo baterii podtrzymywania zegara RTC (utrzymywanie czasu i daty przez kilka miesięcy bez zasilania sieciowego)
  • Wskaźniki systemowe LED:
    – Czerwony (Zasilanie) – Świeci światłem ciągłym, gdy podłączone jest zasilanie DC
    – Niebieski (ALIVE) – Migające podczas pracy jądra systemu. Świeci światłem ciągłym, gdy jest w fazie u-boot.
  • Zasilanie:
    1 x DC jack : zewnątrz  (masa) średnica 5.5mm, wewnątrz (plus) średnica 2.1mm
    Dopuszczalne napięcie wejściowe  : 7.5V ~ 15.5V DC
  • DC 12V/2A zalecany zasilacz



Zestaw zawiera:

  • Odroid-M1 z 4GB RAM oraz radiatorem

widoczne akcesoria należy zakupić osobno







 Terminy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
