Okrągły wyświetlacz dotykowy IPS 2.1" z ESP32-S3 WiFi
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

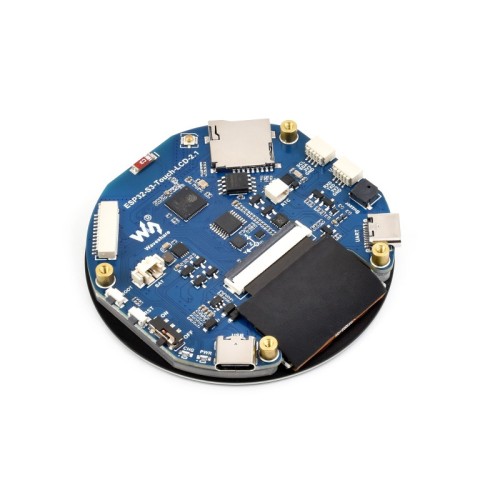

Płytka rozwojowa ESP32-S3 z okrągłym wyświetlaczem dotykowym 2.1" IPS
Zaawansowana płytka rozwojowa bazująca na wydajnym układzie ESP32-S3, wyposażona w okrągły, pojemnościowy ekran dotykowy IPS o przekątnej 2.1 cala i wysokiej rozdzielczości 480 × 480 pikseli. Moduł posiada zintegrowaną łączność Wi-Fi 2.4GHz oraz Bluetooth 5 (LE), a dzięki pojemnej pamięci 16 MB Flash i 8 MB PSRAM umożliwia niezwykle płynną obsługę rozbudowanych interfejsów graficznych (np. biblioteki LVGL). To doskonałe rozwiązanie do szybkiego prototypowania inteligentnych paneli HMI (Human-Machine Interface), systemów Smart Home oraz urządzeń IoT z zaawansowaną interakcją dotykową.
Najważniejsze cechy:
- Wydajny, dwurdzeniowy procesor ESP32-S3 (Xtensa 32-bit LX7) o taktowaniu do 240 MHz.
- Okrągły ekran IPS 2.1" (480 × 480 pikseli, 262 tys. kolorów) ze sterownikiem ST7701 (interfejs RGB).
- Jednopunktowy panel pojemnościowy (sterownik CST820) obsługiwany przez interfejs I2C, z obsługą przerwań.
- Bezprzewodowa łączność Wi-Fi 2.4GHz (802.11 b/g/n) oraz Bluetooth 5 (LE) ze wbudowaną anteną ceramiczną (z możliwością przejścia na złącze IPEX1).
- Rozbudowana pamięć: 512 KB SRAM, 384 KB ROM oraz zewnętrzne układy 16 MB Flash i 8 MB PSRAM.
- Wbudowany 6-osiowy czujnik inercyjny IMU (QMI8658) do śledzenia ruchu i położenia.
- Zintegrowany zegar czasu rzeczywistego (RTC PCF85063) oraz gniazdo na karty microSD (TF).
- Moduł zarządzania zasilaniem i ładowaniem akumulatorów litowych 3.7V (złącze MX1.25).
- Zoptymalizowane pod kątem niskiego poboru energii – elastyczne sterowanie zegarem i wieloma trybami oszczędzania energii.
Parametry wyświetlacza
- Typ matrycy: IPS LCD
- Przekątna ekranu: 2.1 cala
- Rozdzielczość: 480 × 480 pikseli
- Liczba wyświetlanych kolorów: 262 tys. (262K)
- Interfejs wyświetlacza: RGB
- Sterownik LCD: ST7701
- Interfejs dotyku: I2C
- Sterownik dotyku: CST820 (pojemnościowy, 1-punktowy)
Bogate możliwości rozbudowy
Moduł pozwala na łatwe łączenie z dodatkowymi peryferiami dzięki wyprowadzonym interfejsom takim jak GPIO, UART oraz I2C. Jest to zintegrowana platforma ułatwiająca budowę profesjonalnych rozwiązań opartych na interfejsie użytkownika.

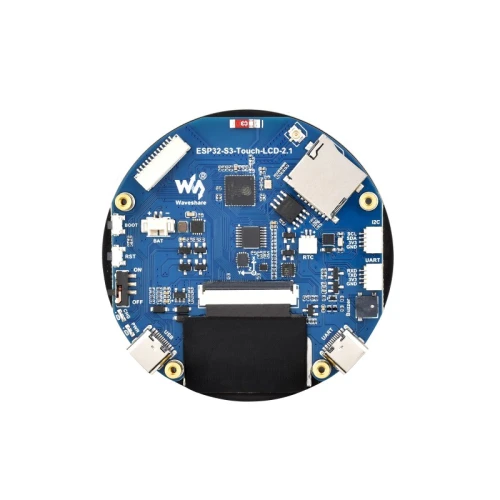

Rozmieszczenie elementów na płycie
- Układ ESP32-S3R8: dwurdzeniowy procesor (do 240 MHz).
- Czujnik IMU QMI8658: 6-osiowy (3-osiowy żyroskop i 3-osiowy akcelerometr).
- Układ TCA9554PWR: ekspander wyprowadzeń GPIO.
- Układ FSUSB42UMX: przełącznik wyboru UART (odłącza 4-pinowe złącze po podpięciu kabla do dedykowanego portu USB-C).
- Układ CH343P: konwerter USB-UART z funkcją automatycznego pobierania, niewymagający ręcznego wciskania przycisków podczas wgrywania kodu.
- Pamięć Flash: 16 MB.
- Układ RTC PCF85063: precyzyjny zegar czasu rzeczywistego.
- Menedżer ładowania baterii: do ogniw litowych.
- Stabilizator ME6217C33M5G: LDO o wydajności prądowej do 800 mA.
- Port USB typu C: główne złącze (zasilanie / programowanie ESP32).
- Złącze MX1.25 (2-pin): obsługa akumulatorów litowych 3.7V (ładowanie/rozładowywanie).
- Złącze 12-pin: wielofunkcyjne wyprowadzenie interfejsów i zasilania.
- Złącze IPEX1: opcjonalne gniazdo zewnętrznej anteny (wymaga przelutowania zworki-rezystora).
- Gniazdo kart microSD (TF): pamięć masowa i obsługa grafik.
- Złącze baterii RTC: zasilanie zapasowe zegara.
- Wyprowadzenia I2C: przypisane do obwodów wewnętrznych płytki.
- Wyprowadzenia UART: aktywne, gdy nie korzysta się z portu USB-C UART.
- Port USB typu C (USB TO UART): zintegrowana komunikacja szeregowa.
- Brzęczyk (Buzzer): sygnalizacja dźwiękowa.
- Dioda zasilania: wskaźnik pracy modułu.
- Dioda ładowania: sygnalizuje proces ładowania podpiętego akumulatora.
- Przycisk zasilania z baterii.
- Przycisk RESET.
- Przycisk BOOT.
Wymiary płytki
Zawartość zestawu
- Płytka rozwojowa ESP32-S3-Touch-LCD-2.1B – 1 szt.
- Przewód 12-pinowy SH1.0 (długość ok. 100 mm) – 1 szt.
- Przewód 4-pinowy SH1.0 (długość ok. 100 mm) – 2 szt.
Szczegóły
