PCIe do Gigabit Ethernet i USB 3.2 Gen1 HAT dla Raspberry Pi 5 – 3x USB, 1x Ethernet, Plug & Play
Rozszerzenie dla Raspberry Pi 5 dodające port Gigabit Ethernet oraz 3 porty USB 3.2 Gen1. Moduł oparty na złączu PCIe ×1 Gen2, z dedykowanymi układami sterującymi VL805 i RTL8153B. Standard HAT+, bez sterowników, Plug & Play – idealne do rozbudowy Raspberry Pi 5 o szybką sieć i dodatkowe porty USB.

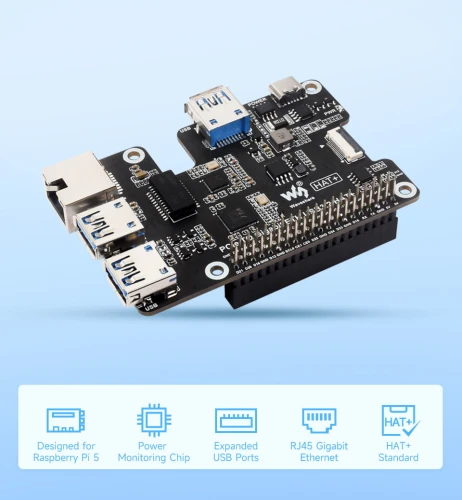

Najważniejsze cechy:
- Praca w trybie PCIe ×1 Gen2
- Przeznaczone tylko dla Raspberry Pi 5
- Kontroler VL805 – oryginalny, wysokowydajny układ USB HUB
- Wyposażony w 3 porty USB 3.2 Gen1
- Port Gigabit Ethernet – z układem RTL8153B
- Układ RTL8153B – wysokowydajny chip Ethernet, złącze sieciowe wpuszczone w płytkę
- Wbudowany układ monitorowania zasilania (INA219) i pamięć EEPROM
- Umożliwia monitorowanie statusu zasilania i programowe sterowanie zasilaniem portów USB
- Standard HAT+ – kompatybilny z Raspberry Pi 5
- Brak potrzeby instalacji sterowników – Plug and Play

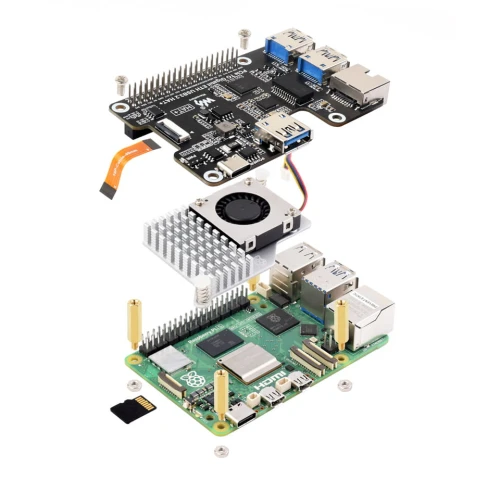

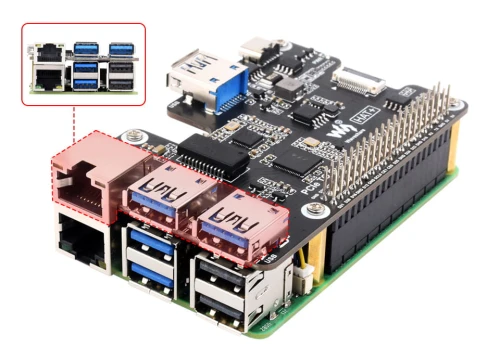

Połączenie z Raspberry Pi 5

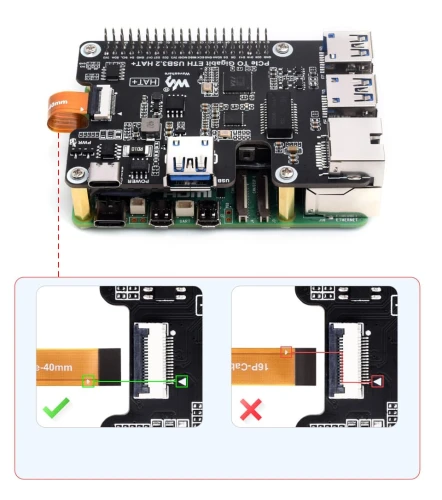

Łatwe połączenie z Raspberry Pi 5 przez standardowe złącze 16PIN PCIe.
Więcej portów USB 3.2 Gen1
Rozszerza Raspberry Pi 5 o 3 szybkie porty USB 3.2 Gen1, umożliwiając podłączenie większej liczby urządzeń peryferyjnych.
Port Gigabit Ethernet
Dodaje port Gigabit Ethernet z wysokowydajnym układem RTL8153B. Wpuszczane złącze sieciowe zapewnia estetykę i oszczędność miejsca.

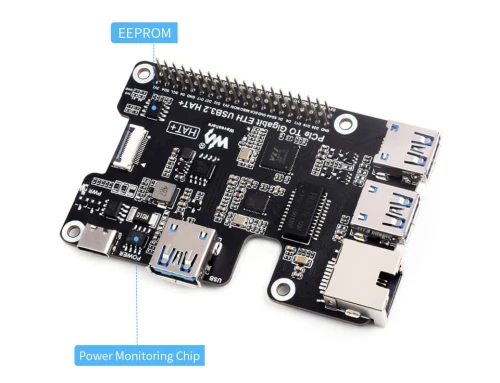

Monitorowanie Zasilania i Pamięć EEPROM
Wbudowany chip INA219 umożliwia monitorowanie statusu zasilania w czasie rzeczywistym i programowe sterowanie zasilaniem portów USB. Pamięć EEPROM przechowuje informacje o module.

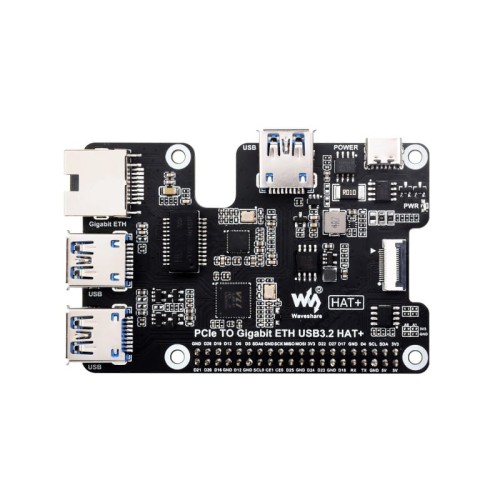

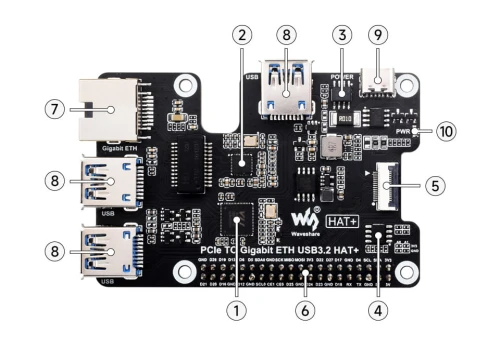

Elementy na płytce
- VL805
Układ PCIe do USB 3.2 Gen1 HUB - RTL8153B
Układ USB do Gigabit Ethernet - INA219
Układ monitorowania zasilania - EEPROM
Pamięć EEPROM - 16PIN PCIe interface
Złącze do Raspberry Pi 5
- Raspberry Pi GPIO header
Złącze GPIO 40PIN (standard HAT+) - Gigabit Ethernet port
Port Ethernet - USB 3.2 Gen1 expanded ports
Rozszerzone porty USB 3.2 Gen1 (USB1~USB3) - Power port
Port zasilania (zewnętrzne 5V DC Type-C) - PWR LED
Dioda wskaźnika zasilania

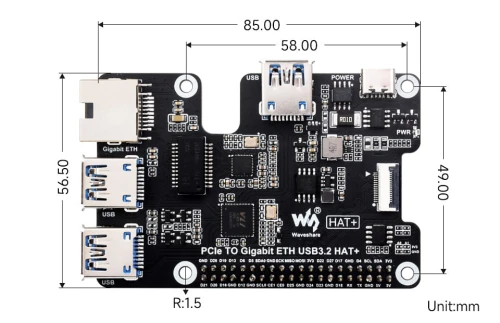

Wymiary
Specyfikacja techniczna:
- Interfejs: PCIe ×1 Gen2 (16PIN)
- Kontroler USB: VL805
- Kontroler Ethernet: RTL8153B
- Porty USB: 3 × USB 3.2 Gen1 (USB-A)
- Porty Ethernet: 1 × Gigabit Ethernet (RJ45)
- Prędkość Ethernet: do 1000Mbps
- Zasilanie: Z Raspberry Pi lub zewnętrzne 5V DC (Type-C)
- Kompatybilność: Raspberry Pi 5
- Wymiary: (patrz rysunek wyżej)
- Waga: 0.091 kg

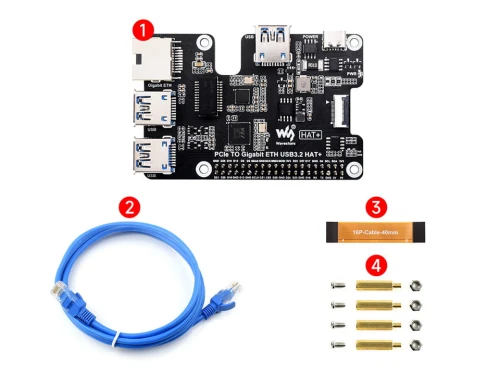

Zawartość zestawu
- PCIe TO Gigabit ETH USB3.2 HAT+ ×1
- Kabel sieciowy ~1.5m ×1
- Kabel 16PIN ~40mm ×1
- Zestaw dystansów i śrubek ×1
Wiki: https://www.waveshare.com/wiki/PCIe_TO_Gigabit_ETH_USB3.2_HAT+
