PCIe do MiniPCIe / GSM / GPS / Gigabit Ethernet / USB 3.2 Gen1 HAT dla Raspberry Pi 5 – Obsługa Modułów 4G MiniPCIe

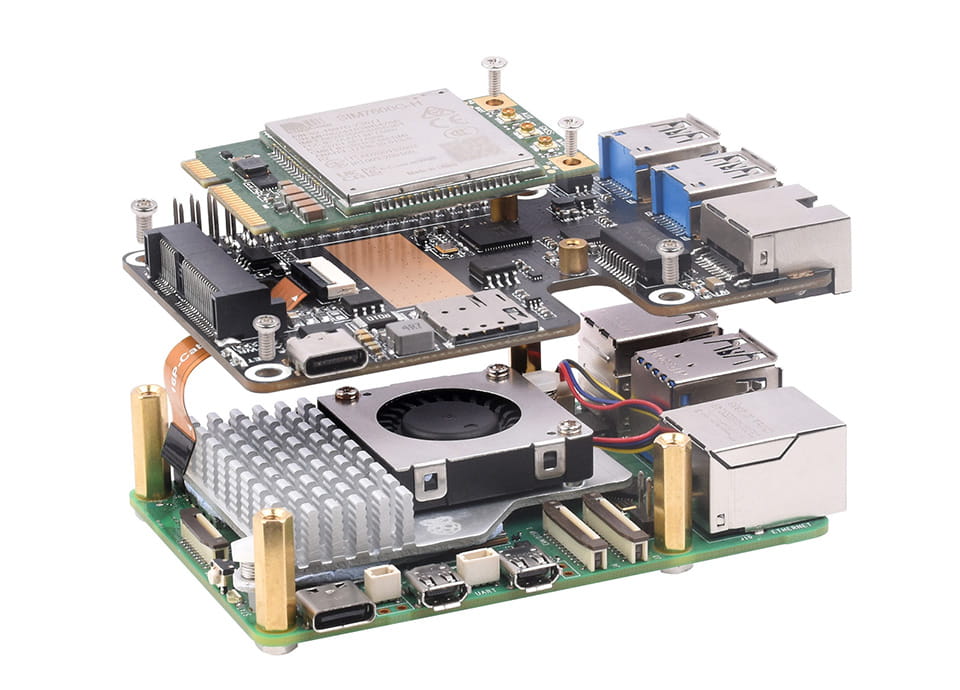

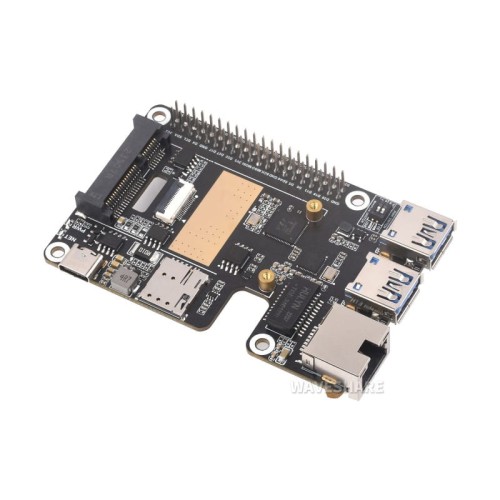

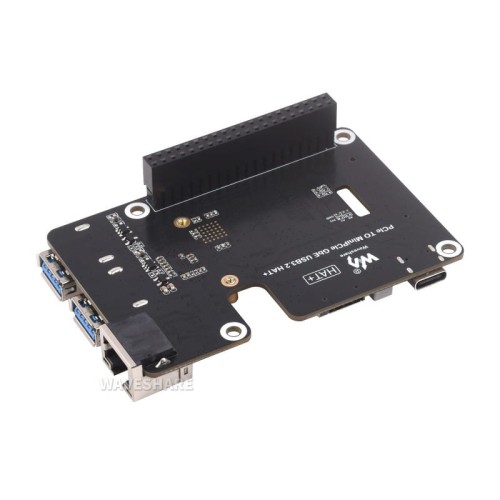

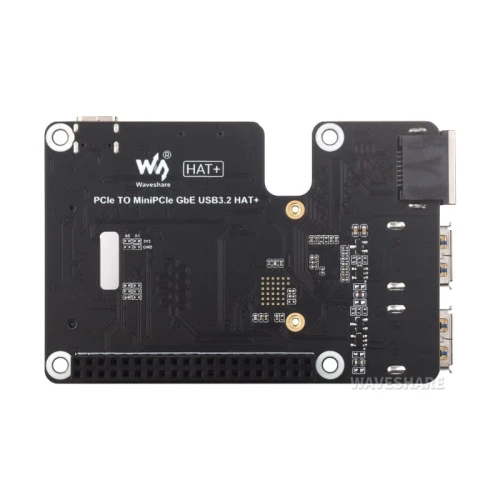

PCIe TO MiniPCIe/GbE/USB3.2 HAT to rozszerzenie dla Raspberry Pi 5, wyposażone w port Gigabit Ethernet, porty USB 3.2, slot MiniPCIe, kompatybilny z modułami 4G.
Najważniejsze cechy:
- Zaprojektowany dla Raspberry Pi 5, zgodny ze standardem HAT+
- Wbudowany interfejs PCIe do bezpośredniego połączenia z Raspberry Pi 5 za pomocą 16-pinowego kabla
- Rozszerza interfejs PCIe o 2 szybkie porty USB 3.2 Gen1 dla podłączenia większej liczby urządzeń peryferyjnych
- Rozszerza o 1 port Gigabit Ethernet – wyposażony w wysokowydajny chip RTL8153B, z zatopioną konstrukcją portu sieciowego dla estetyki
- Obsługa globalnych pasm 4G / 3G / 2G:
- LTE Cat-4: do 50Mbps (wysyłanie) / do 150Mbps (pobieranie)
- 3G (HSPA+): do 5.76Mbps (wysyłanie) / do 42Mbps (pobieranie)
- 2G (GPRS/EDGE): do 236.8Kbps (wysyłanie) / do 236.8Kbps (pobieranie)
- Pozycjonowanie GNSS: Obsługuje GPS, BeiDou, Glonass, GALILEO, QZSS, pozycjonowanie stacji bazowych LBS
- Wbudowany chip monitorowania zasilania i EEPROM – monitorowanie statusu zasilania w czasie rzeczywistym, kontrola zasilania portów USB za pomocą oprogramowania

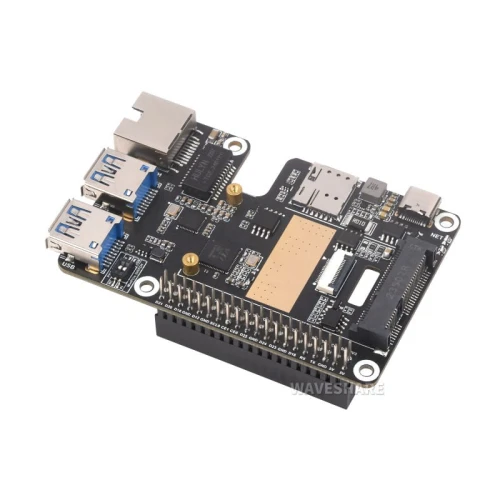

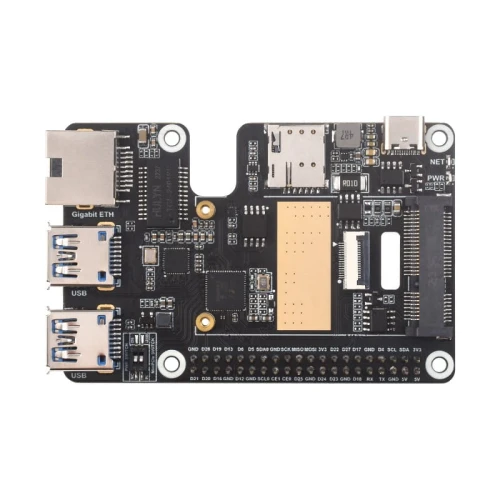

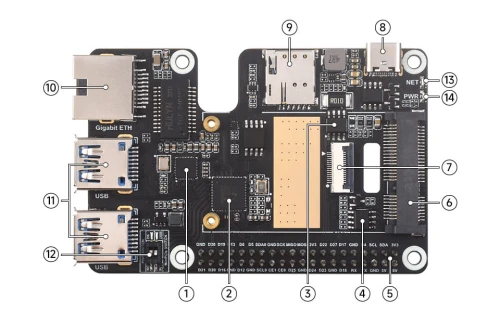

Opis elementów płyty
- RTL8153B
Konwerter USB na Gigabit ETH - VL805
Chip PCIe na USB 3.2 Gen1 HUB - INA219
Chip do monitorowania zasilania - EEPROM
Do zapisywania ID HAT i informacji o produkcie - Złącze GPIO Raspberry Pi
Do podłączenia Raspberry Pi 5 - Slot MiniPCIe
Do podłączenia modułu 4G z interfejsem MiniPCIe - Interfejs PCIe 16PIN
Do podłączenia do interfejsu PCIe Raspberry Pi 5
- Interfejs Type-C
Do obsługi sieci 4G Raspberry Pi lub PC za pomocą kabla USB, aktualizacji oprogramowania lub zewnętrznego zasilania - Slot na kartę Nano SIM
Do instalacji karty Nano-SIM - Port Gigabit Ethernet
Prędkość do 1000Mbps, kompatybilny ze 100Mbps - Rozszerzone porty USB 3.2 Gen1
USB1~USB2 - Przełączniki DIP

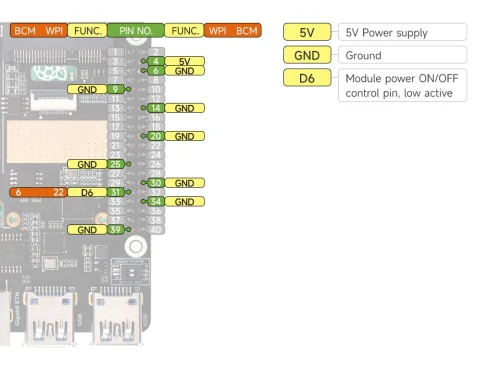

Do przełączania sterowania zasilaniem modułu za pomocą pinu GPIO D6 oraz kierunku wyjścia sygnału USB modułu - Wskaźnik NET
Wskaźnik statusu sieci modułu - Wskaźnik PWR
Wskaźnik zasilania

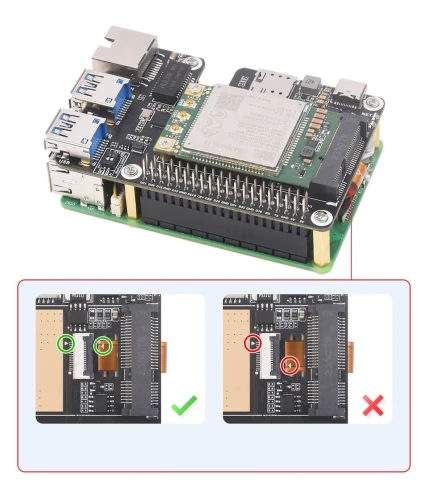

Instalacja

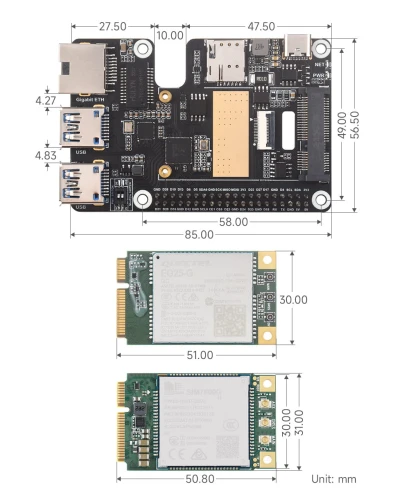

Wymiary
---
Porównanie parametrów modułów

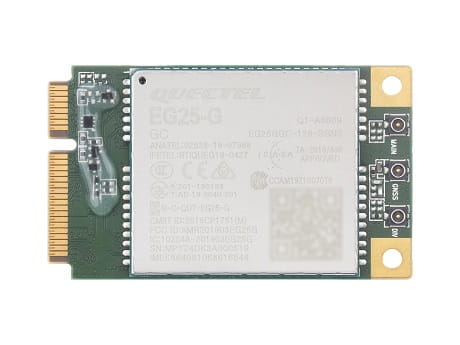

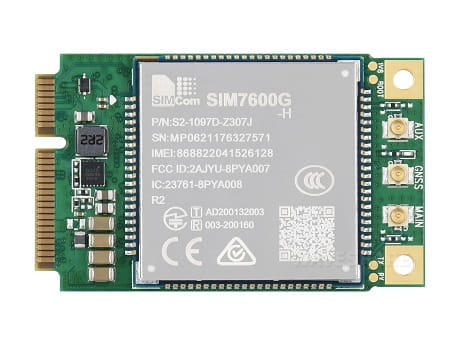

Zestaw nie zawiera modułu 4G, poniżej porównanie kompatybilnych z modułów 4G serii SIM7600G-H-PCIE / EG25-G mPCIe.
| Moduł 4G | SIM7600G-H-PCIE | EG25-G mPCIe |
|---|---|---|
 |
 |
|
| Pasmo częstotliwości | ||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 |
| LTE-TDD | B34, B38, B39, B40, B41 | B38, B39, B40, B41 |
| WCDMA | B1, B2, B4, B5, B6, B8, B19 | |
| GSM | 850, 900, 1800, 1900 MHz | |
| GNSS | GPS, Beidou, GLONASS, GALILEO, QZSS | |
| Transfer danych | ||
| LTE-FDD | 150 Mbps (DL) / 50 Mbps (UL) | |
| LTE-TDD | 130 Mbps (DL) / 35 Mbps (UL) | 130 Mbps (DL) / 30 Mbps (UL) |
| HSPA+ | 42 Mbps (DL) / 5.76 Mbps (UL) | |
| WCDMA | 384 Kbps (DL) / 384 Kbps (UL) | |
| EDGE | 236.8 Kbps (DL) / 236.8 Kbps (UL) | 296 Kbps (DL) / 236.8 Kbps (UL) |
| GPRS | 85.6 Kbps (DL) / 85.6 Kbps (UL) | 107 Kbps (DL) / 85.6 Kbps (UL) |
| Funkcje oprogramowania | ||
| System operacyjny | Windows / Linux / Android | |
| Protokoły komunikacyjne | TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS | TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FILE |
| SMS | Obsługuje MT, MO, CB, Text, PDU | |
| Aktualizacja oprogramowania | USB/FOTA | USB/DFOTA |
| Specyfikacja sprzętowa | ||
| Karta SIM | 1.8V / 3.0V | |
| Interfejs anteny | Złącze IPEX-1 (główna antena LTE + antena różnicowa LTE + antena GNSS) | |
| Zasilanie | 3V ~ 3.6V | |
| Obudowa | Mini-PCIe | |
| Wymiary | 50.8 × 31.0 × 5.5 mm | 51.0 × 30.0 × 4.9 mm |
| Temperatura pracy | -40℃ ~ +80℃ | |
| Zastosowania | ||
| Obszar zastosowania | Globalny zasięg | |
| Uwaga: Moduł 4G jest opcjonalny, szczegółową listę części można znaleźć w sekcji "Zawartość zestawu". Powyżej przedstawiono przetestowane i obsługiwane moduły; w przypadku użycia innych modułów należy potwierdzić ich kompatybilność interfejsu. | ||
---
Specyfikacja techniczna:
- Kompatybilność: Raspberry Pi 5
- Interfejsy: MiniPCIe, Gigabit Ethernet, USB 3.2 Gen1
- Chip Ethernet: RTL8153B
- Chip USB HUB: VL805
- Chip monitorowania zasilania: INA219
- Pozycjonowanie: GNSS (GPS, BeiDou, Glonass, GALILEO, QZSS, LBS)
- Obsługiwane moduły: MiniPCIe 4G (np. SIM7600G-H-PCIE, EG25-G mPCIe)
- Waga: 0.082 kg
---
Zawartość zestawu

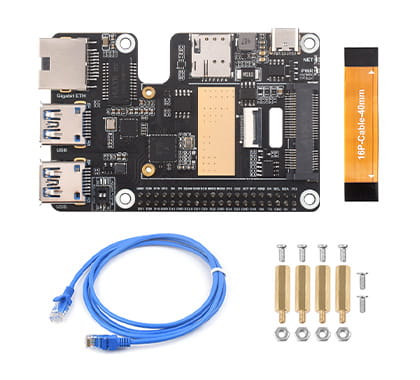

- PCIe TO MiniPCIe GbE USB3.2 HAT+ ×1
- Kabel 16P-40mm ×1
- Kabel sieciowy ~1.5m ×1
- Zestaw śrubek ×1
Wiki: www.waveshare.com/wiki/PCIe_TO_MiniPCIe_GbE_USB3.2_HAT+
