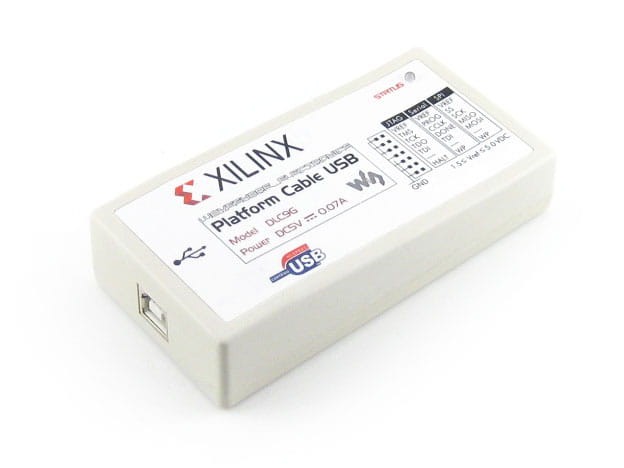

Platform Cable USB for Xilinx devices
towar niedostępny
Opis
Programator\konfigurator układów produkowanych przez Xilinx, zgodny z oryginalnym XILINXPlatform Cable USB.
Specyfikacja
- Performance
- Korzystanie z CY7C68013A + rozwiązanie XC2C256, w pełni kompatybilne z oryginalnym kablem platformy XILINX USB
- Obsługuje wszystkie urządzenia Xilinx, konfigurację FPGA i programowanie PROM / CPLD
- Obsługuje JTAG, Slave-Serial i SPI
- Interfejsy do urządzeń pracujących przy napięciu 5 V (TTL), 3,3 V (LVCMOS), 2,5 V, 1,8 V i 1,5 V
- Wybrana docelowa częstotliwość zegara, obsługuje programową automatyczną regulację częstotliwości
- Supported Software
- Xilinx ISE
- iMPACT
- ChipScope
- Supported Devices
- Wszystkie urządzenia Xilinx, konfiguracja FPGA i programowanie PROM / CPLD
- Connects to PC
- Połączenie z komputerem przez interfejs USB
- Connects to target board
- Połączenie z płytą docelową za pośrednictwem interfejsów JTAG, Slave Serial, SPI.
LED Status
- Czerwony i fioletowy: USB podłączony
- Fioletowy: USB podłączony, a Vref (tablica docelowa) jest zasilany

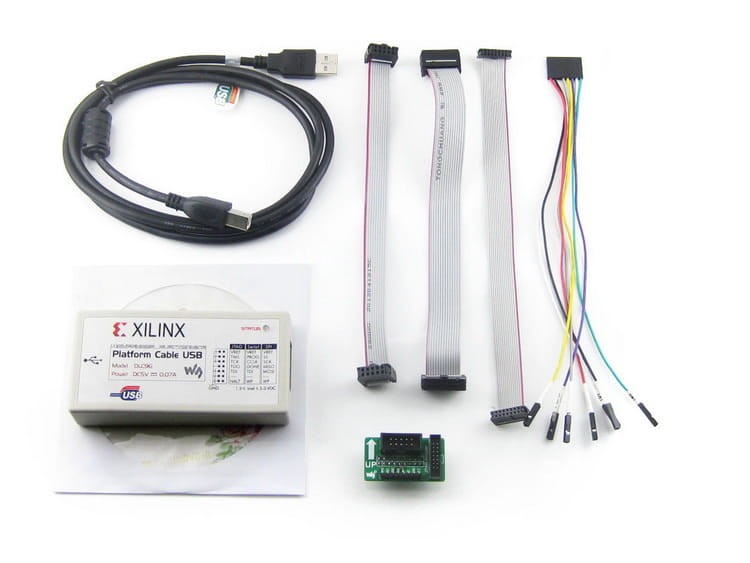

Package Contains
- Platform Cable USB × 1
- JTAG adapter × 1
- USB cable × 1
- 8-pin to 7-pin separated cable × 1
- 14-pin (2.54mm pitch) JTAG cable × 1
- 14-pin (2mm pitch) JTAG cable × 1
- 10-pin (2.54mm pitch) JTAG cable × 1
Downloads
Development resources:user manual, software, etc.
Wiki: http://www.waveshare.com/wiki/Platform_Cable_USB
