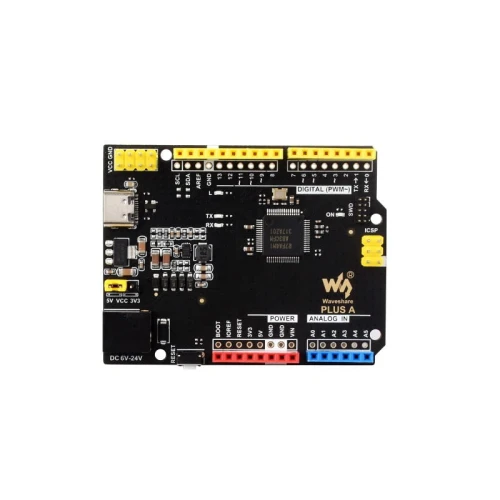

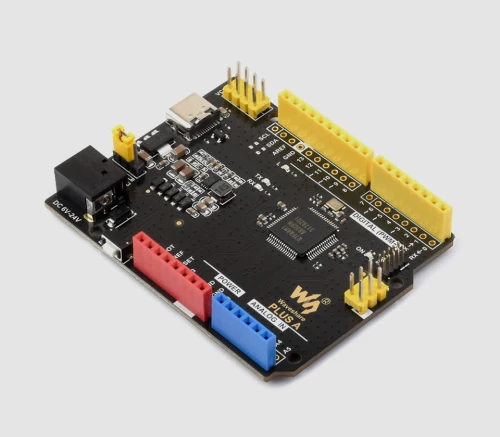

Platforma rozwojowa R7FA4 Plus, mikroprocesor R7FA4M1AB3CFM
Platforma rozwojowa R7FA4 Plus oferuje użytkownikom ekonomiczny, elastyczny i wygodny sposób na realizację bardziej kreatywnych pomysłów. Wykorzystuje potężny 32-bitowy mikroprocesor R7FA4M1AB3CFM od Renesas Electronics, który dzięki rozszerzonej pamięci, peryferiom i szybszym zegarom, z łatwością radzi sobie z bardziej złożonymi projektami.
Wyposażona w dodatkowy 12-bitowy przetwornik DAC, magistralę CAN oraz wzmacniacze operacyjne, platforma ta zapewnia rozszerzoną funkcjonalność i elastyczność dla różnych projektów. R7FA4 Plus jest kompatybilna z Arduino UNO R4 Minima i wykorzystuje mikroprocesor RA4M1 (Arm® Cortex®-M4) o głównej częstotliwości 48MHz. Dzięki 256 kB pamięci Flash i 32 kB RAM, rozszerzona pamięć pozwala na łatwe zarządzanie skomplikowanymi projektami.
Dodatkowo, elastyczne opcje zasilania, wsparcie dla zasilania przez USB-C lub zewnętrzne zasilanie VIN, oraz wskaźniki statusu pracy, sprawiają, że jest to wszechstronna platforma dla wielu zastosowań. Platforma R7FA4 Plus to zaawansowane i wszechstronne narzędzie dla twórców, inżynierów i entuzjastów, umożliwiające realizację bardziej złożonych i kreatywnych projektów z łatwością i elastycznością.
Specyfikacja:
- Mikroprocesor: R7FA4 (32-bit ARM Cortex-M4)
- Częstotliwość zegara: 48MHz
- Pamięć: 256kB Flash, 32kB RAM
- Napięcie pracy: Opcje dla 5V/3.3V
- Wejście zasilania: 6~24V
- Przycisk resetowania: Lateralny
- Prąd wyjściowy pinów IO: 8mA
- Piny cyfrowe: 14
- Piny analogowe: 6
- Przetwornik DAC: 2
- PWM: 6
- UART: 1
- I2C: 1
- SPI: 1
- CAN: 1
- Gniazdo DC: Niskoprofilowe, nie blokujące osłon przy podłączeniu
- Wyjście zasilania: Zapewnia wyjście 5V LUB 3.3V oraz wspólne uziemienie z innymi płytkami
- Maksymalne wyjście zasilania 5V: Do 2000mA, z wyższą zdolnością napędową
Właściwości produktu:
- Kompatybilność z Arduino UNO R4 Minima
- Mikroprocesor RA4M1 (Arm® Cortex®-M4)
- Rozszerzona pamięć 256 kB Flash i 32 kB RAM
- Dodatkowy 12-bitowy przetwornik DAC, magistrala CAN i wzmacniacze operacyjne
- Elastyczne opcje zasilania: USB-C lub zewnętrzne zasilanie VIN
- Wskaźniki stanu pracy: wskaźnik zasilania (PWR), dioda LED użytkownika, wskaźniki odbioru (RX) i transmisji (TX)
- Interfejs ICSP, mogący działać jako interfejs SPI

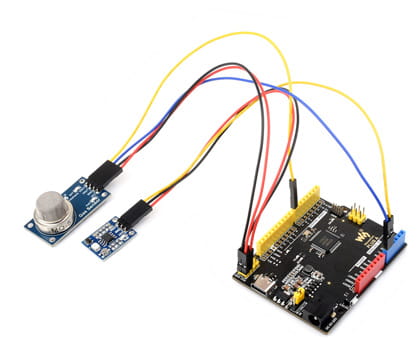

Uniwersalna platforma rozwojowa R7FA4 Plus:

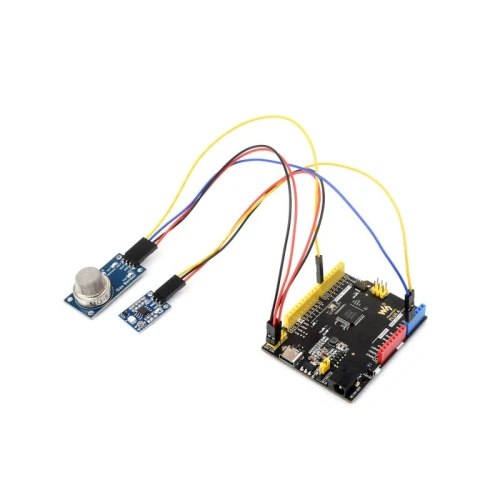

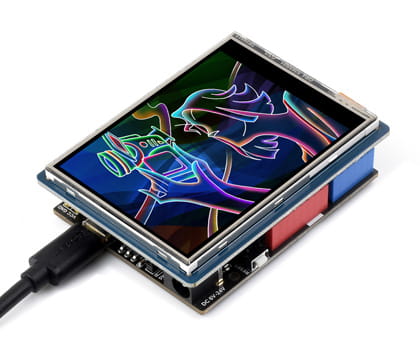

Szeroka kompatybilność z peryferiami WaveShare:

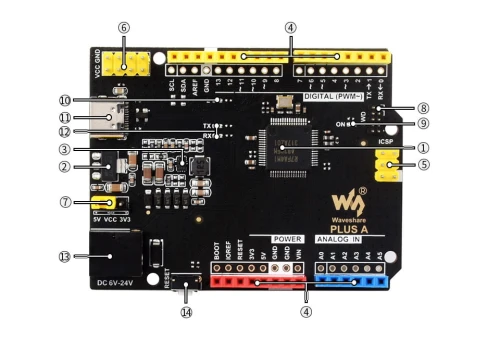

Budowa modułu:
- R7FA4M1AB3CFM
- AMS1117-3,3 Regulator napięcia 3,3 V
- MP8759 Regulator napięcia 5V
- Interfejs Arduino
- Interfejs ICSP
- Złącze wyjściowe zasilania 3,3 V LUB 5 V
- Konfiguracja zasilania do konfiguracji napięcia roboczego R7FA4 PLUS A
- Wskaźnik SWD
- Wskaźnik zasilania
- Dioda LED użytkownika
- Złącze USB typu C
- Wskaźniki RX/TX portu szeregowego
- VIN Wejście prądu stałego: 6 V ~ 24 V.
- Przycisk resetowania

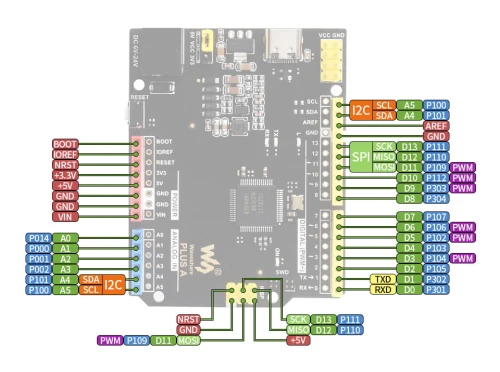

Definicja wyprowadzeń:

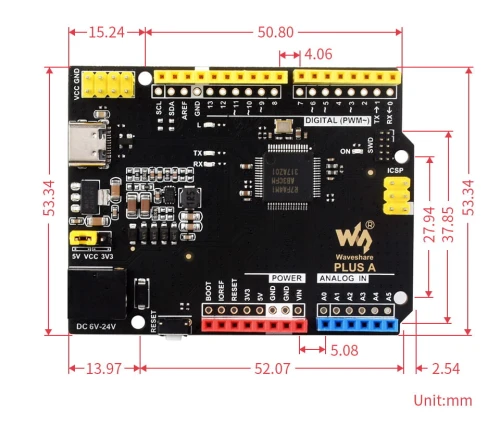

Wymiary:
Zestaw zawiera:
- Platforma R7FA4 PLUS A x1
- Przewód USB typu A do typu C x1
Wiki: R7FA4_PLUS_A
