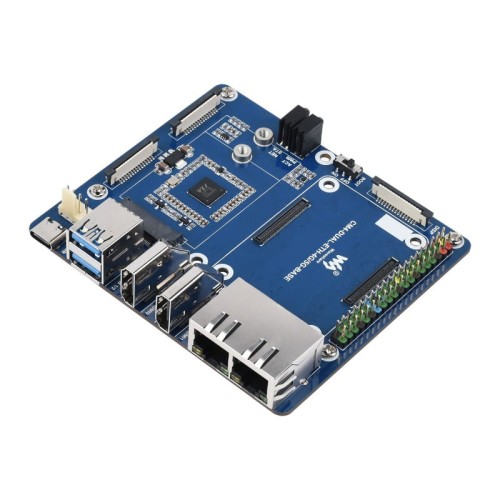

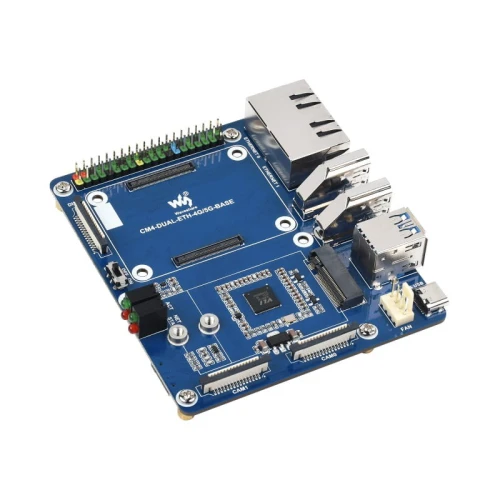

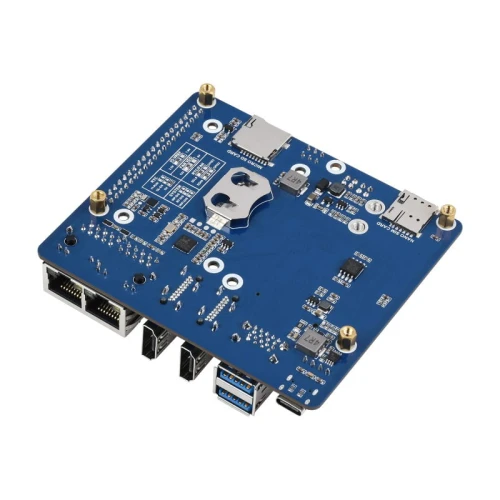

Płyta bazowa Dual Gigabit Ethernet 5G/4G dla Raspberry Pi CM4

Dostępność:: 3
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 291,50 zł 291.50
Cena netto: 236,99 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: CM4-DUAL-ETH-4G/5G-BASE Waveshare 20885
Pin It

Opis

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4

Wyposażony w złącza RJ45, USB 3.2, HDMI, DSI, CSI oraz gniazdo M.2 B KEY do modułu 4G/5G. Dodatkowo na płytce znajduje się układ RTC, złącze wentylatora oraz złącze 40-Pin GPIO zgodne z modułami HAT.







Specyfikacja modułu:

  • Złącze CM4: pasujące do wszystkich wariantów modułu Raspberry Pi CM4 (brak w zestawie)
  • Złącze M.2 B Key do podłączenia modułu 4G/5G
  • Standardowe 40-pinowe złącze Raspberry Pi HAT
  • Zegar czasu rzeczywistego (RTC) z potrzymaniem bateryjnym
  • 2 x Złącze HDMI
  • 2 x Złącze kamery CSI MIPI, 15-pin 1.0mm FPC
  • Złącze wyświetlacza DSI MIPI, 15-pin 1.0mm FPC
  • 2 x Złącze Ethernet 1000M
  • 2 x złącze USB 3.2
  • Złącze USB typu C
  • Złącze kart micro SD przeznaczone dla modułów RPI CM4 Lite
  • Gniazdo kart nanoSIM
  • Kontroler wentylatora: 5V/12V PWM
  • Zasilanie: 5 V
  • Wymiary: 87 x 99,5 mm
Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4
Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4
Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4



Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4





Kompatybilny z modułami komunikacyjnymi z interfejsem M.2 B KEY:

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4



Wiele złączy:

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4



Przykład zastosowania:

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4



Budowa moduł:

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4

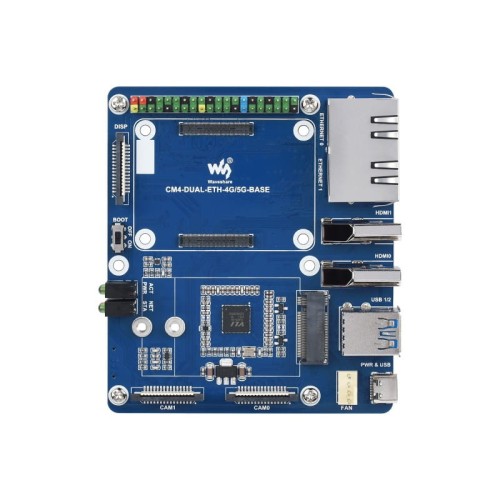

  1. Gniazdo CM4
  2. 40-pinowy nagłówek GPIO
  3. Porty RJ45 Gigabit Ethernet
  4. Złącza HDMI
  5. Porty USB 3.2
  6. Zasilanie i USB
  7. Złącze wentylatora
  8. Złącze kamery
  9. Wskaźnik stanu modułu 4G/5G
  10. Wskaźnik stanu CM4
  11. BOOT wybór

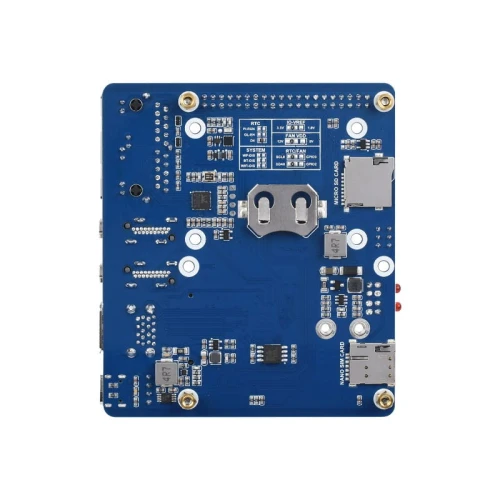

  1. Złącze wyświetlacza
  2. KLUCZ M.2 B
  3. Gniazdo karty nano-SIM
  4. Gniazdo kart Micro SD
  5. Uchwyt baterii RTC
  6. Konfiguracja przerwania RTC
  7. Wybór IO-VREF
  8. Wybór zasilania wentylatora
  9. Wybór magistrali RTC/FAN I2C
  10. Konfiguracja funkcji systemu
  11. RTL8153



Wymiary:

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4



Uwaga: Zestaw nie zabiera CM4 ani innych peryferiów widocznych na zdjęciach, które należy nabyć osobno!

Zestaw zawiera:

  • Moduł Dual Camera Base

Dual Gigabit Ethernet 5G/4G Base Board jest płytką bazową przeznaczoną dla modułów Raspberry Pi CM4

Wiki: CM4-DUAL-ETH-4G/5G-BASE
