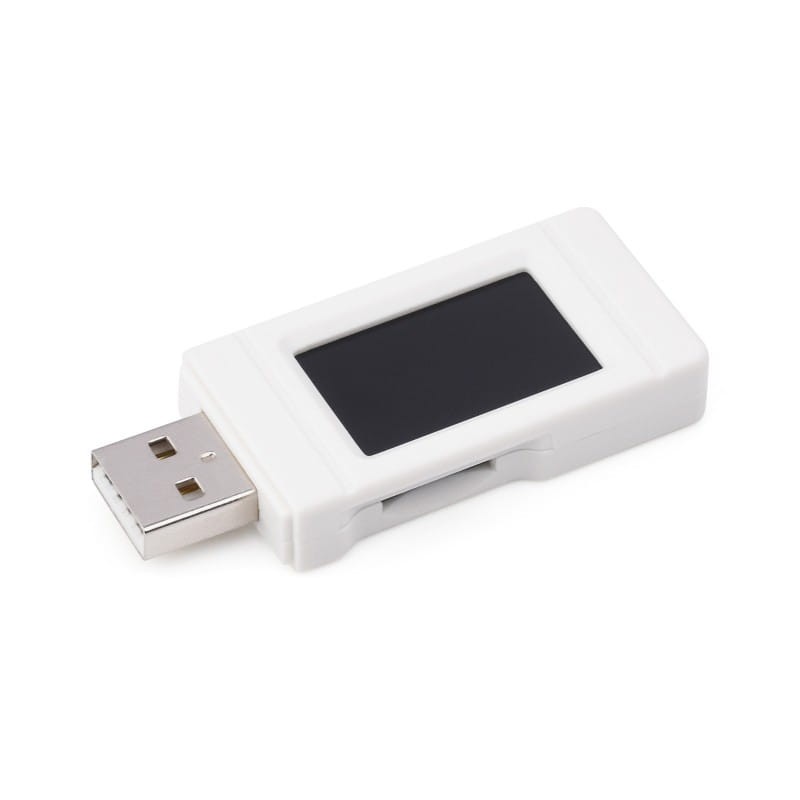

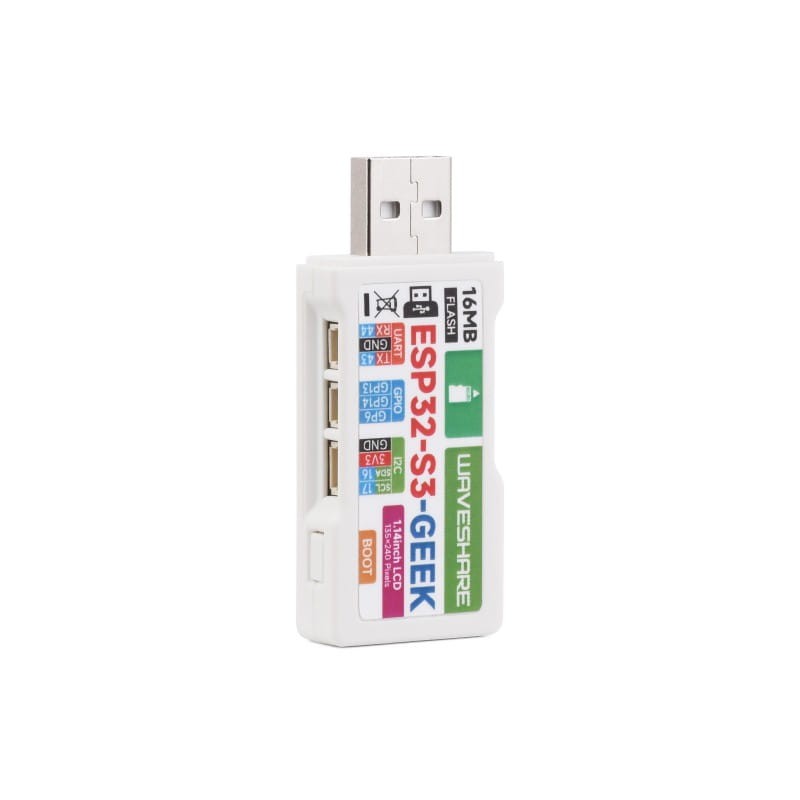

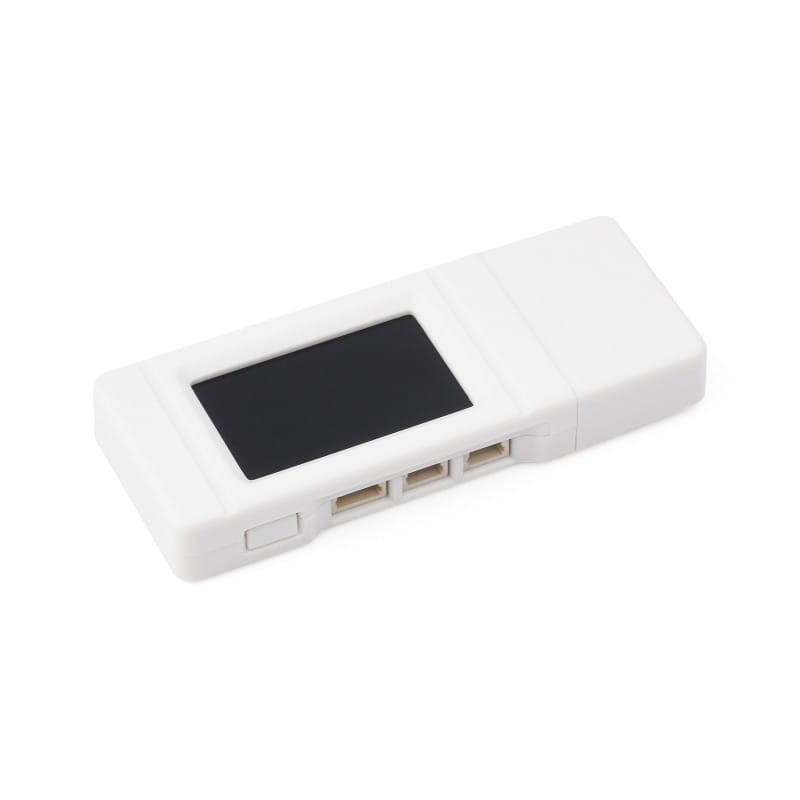

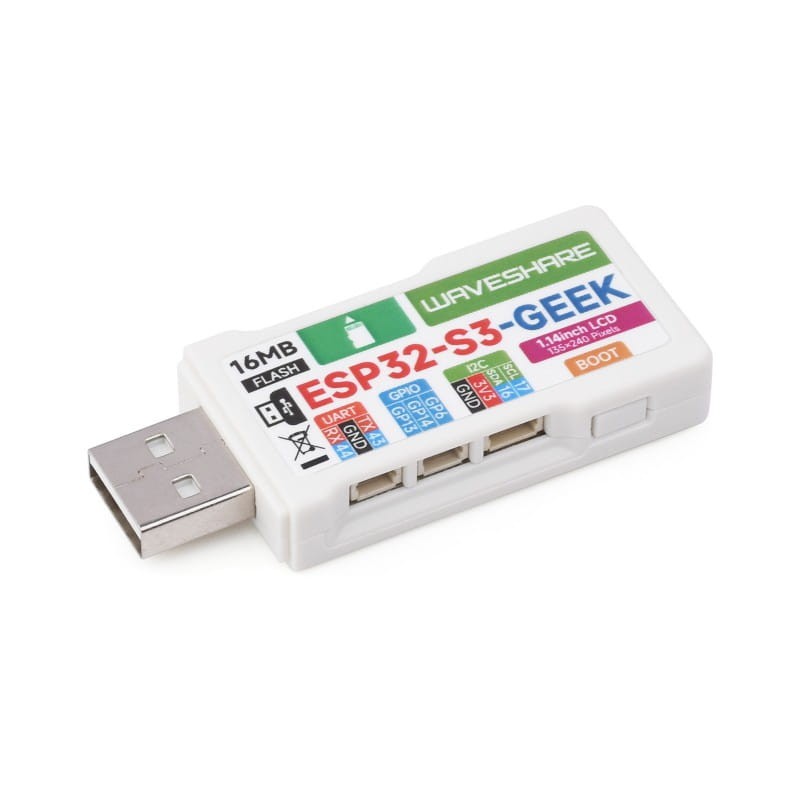

Płyta deweloperska ESP32-S3-GEEK z 1.14" wyświetlaczem 240x135

Płyta deweloperska ESP32-S3-GEEK z 1,14" wyświetlaczem 240x135

Płyta deweloperska ESP32-S3-GEEK, stworzona przez Waveshare, to zaawansowane narzędzie dla entuzjastów elektroniki, umożliwiające realizację projektów IoT z wysoką efektywnością i elastycznością. Na pokładzie znajduje się chip ESP32-S3R2 z dwurdzeniowym procesorem Xtensa® LX7, który pracuje z częstotliwością do 240 MHz, zapewniając moc obliczeniową niezbędną do obsługi złożonych zadań. Uzupełnieniem jest 1,14-calowy kolorowy ekran LCD IPS, który oferuje wyrazisty obraz w rozdzielczości 240×135 pikseli, co znacząco poprawia interakcję użytkownika z urządzeniem. Płyta obsługuje komunikację bezprzewodową poprzez WiFi 2.4GHz oraz Bluetooth Low Energy 5.0, co otwiera szerokie możliwości dla tworzenia połączonych systemów. Zintegrowane 16MB Flash i 2MB PSRAM wraz z portami I2C, UART, i GPIO zapewniają wystarczającą pamięć i wszechstronność w podłączaniu zewnętrznych modułów i czujników, co pozwala na szybką i efektywną realizację projektów. Zaprojektowana z myślą o łatwości użycia, ESP32-S3-GEEK dostarcza bogaty zestaw narzędzi deweloperskich i zasobów online, które ułatwiają naukę i rozwój. Jest to idealna platforma dla tych, którzy chcą eksperymentować z nowymi pomysłami lub rozwijać zaawansowane projekty w dziedzinie inteligentnego domu, automatyki czy bezprzewodowych urządzeń komunikacyjnych. Dzięki otwartej architekturze i wsparciu społeczności, ESP32-S3-GEEK jest doskonałym wyborem dla każdego, kto szuka elastycznej i mocnej platformy deweloperskiej.





Specyfikacja:



• Chip: ESP32-S3R2 z dwurdzeniowym procesorem Xtensa® LX7, 32-bit, 240 MHz
• Pamięć:
• SRAM: 512KB
• ROM: 384KB
• PSRAM na chipie: 2MB
• Flash: 16MB zewnętrzny
• Wyświetlacz: 1,14 cala, 240×135 pikseli, 65K kolorów, IPS LCD
• Komunikacja bezprzewodowa:
• WiFi 2.4GHz
• Obsługa BSS w trybach Station, SoftAP, Station + SoftAP
• WiFi 1T1R, do 150 Mbps
• BLE 5 Bluetooth w trybie high power (20dBm)
• Porty:
• UART: 3-pin
• GPIO: 3-pin
• I2C: 4-pin
• Dodatkowe: slot na kartę TF, przycisk BOOT, wbudowana antena
• Akcesoria: obudowa z tworzywa sztucznego, kable



Właściwości produktu:



• Wszechstronne zastosowania: Idealne do tworzenia bezprzewodowych dysków flash USB, dongli WiFi/Bluetooth na bazie ESP32-S3 oraz do nauki programowania.
• Zaawansowane opcje komunikacji: Zintegrowane WiFi i Bluetooth LE dla łatwej integracji z innymi urządzeniami i sieciami.
• Bogate możliwości interfejsu: Obsługa wielu peryferiów dzięki dostępnym portom I2C, UART i GPIO.
• Elastyczność w rozwijaniu projektów: Z otwartymi zasobami online i demonstracjami, ułatwia naukę i rozwój.
• Wysoka moc obliczeniowa i pamięć: Dzięki zaawansowanemu chipowi ESP32-S3R2 i dużej ilości pamięci RAM oraz Flash, płyta oferuje płynne działanie aplikacji.
• Łatwość w debugowaniu i rozwijaniu: Dzięki dostępnym portom i przyciskowi BOOT, zapewnia wygodę w programowaniu i testowaniu.



























Przykład zastosowania:

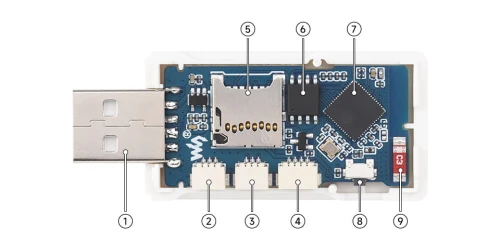

Budowa modułu:

1. Interfejs USB-A
2. Port UART
3. Złącze GPIO
4. Port I2C
5. Gniazdo karty TF
6. W25Q128JVSIQ 16MB NOR-Flash
7. ESP32-S3
8. Przycisk BOOT
9. Wbudowana antena

Wymiary:

Zestaw zawiera:

1. ESP32-S3-GEEK ×1
2. Zestaw przewodów ×1

Wiki: ESP32-S3-GEEK
