Płyta główna FPGA EP3C5E144C8N ALTERA Cyclone III

Dostępność:: brak towaru
Cena:: 150,00 zł 150.00
Cena netto: 121,95 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: CoreEP3C5
Pin It

Opis

EP3C5E144C8N ALTERA Cyclone III

CoreEP3C5 to płyta główna FPGA z wbudowanym procesorem EP3C5E144C8N, która obsługuje dalszą rozbudowę.



Specyfikacja

  • Częstotliwość pracy: 50 MHz
  • Napięcie robocze: 1,15 V (3,465 V)
  • Pakiet: QFP144
  • Wejscia/wyjścia: 82
  • LE: 5K
  • RAM: 414kb
  • PLL: 2
  • Debugowanie/programowanie: obsługuje JTAG
  • AMS1117-3.3, regulator napięcia 3.3V
  • AMS1117-2.5, regulator napięcia 2.5V
  • AMS1117-1.2, regulator napięcia 1.2V
EP3C5E144C8N ALTERA Cyclone III
EP3C5E144C8N ALTERA Cyclone III
EP3C5E144C8N ALTERA Cyclone III

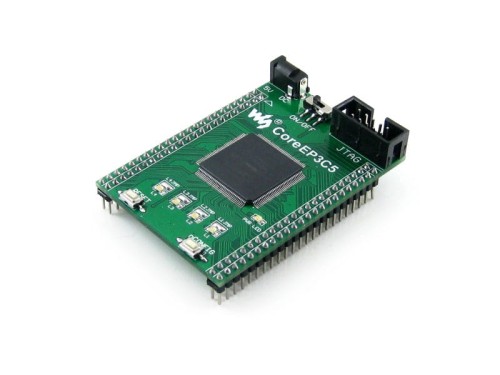

Opis płytki:

EP3C5E144C8N ALTERA Cyclone III



  1. EP3C5E144C8N ALTERA Cyclone III FPGA:
    • Częstotliwość pracy: 50 MHz
    • Napięcie robocze: 1,15 V (3,465 V)
    • Pakiet: QFP144
    • We/Wy: 82
    • LE: 5K
    • RAM: 414kb
    • PLL: 2
    • Debugowanie/programowanie: obsługuje JTAG
  2. AMS1117-3.3, regulator napięcia 3.3V
  3. AMS1117-2.5, 2.5V regulator napięcia
  4. AMS1117-1.2, regulator napięcia 1,2V
  1. EPCS16, wbudowana szeregowa pamięć FLASH, do przechowywania kodu;
  2. Wskaźnik mocy
  3. diody LED
  4. Przycisk reset
  5. Przycisk nCONFIG: do ponownej konfiguracji układu FPGA, odpowiednik resetowania zasilania
  6. Włącznik
  7. Aktywny oscylator kwarcowy 50M
  8. Gniazdo 5 V prądu stałego
  9. Interfejs JTAG: do debugowania/programowania
  10. Ekspander pinów FPGA, VCC, GND i wszystkie porty I/O są dostępne na złączach rozszerzeń w celu dalszej rozbudowy
  11. Zworki LED, zewrzyj zworki, aby sterować diodami LED

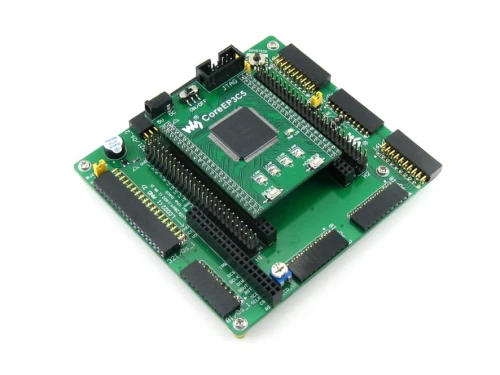

Przykład zastosowania:

EP3C5E144C8N ALTERA Cyclone III





Wymiary :



EP3C5E144C8N ALTERA Cyclone III



JTAG

Poniższy rysunek pokazuje pinout nagłówka JTAG



EP3C5E144C8N ALTERA Cyclone III



Płyta rozwojowa oraz programator nie stanowi części zestawu i należy nabyć je osobno!



Zestaw zawiera:

  1. CoreEP3C5 x 1
  2. Kabel zasilający USB

EP3C5E144C8N ALTERA Cyclone III





Wiki: CoreEP3C5
