Płyta rozwojowa RP2040-GEEK USB-A z 1.14cal wyświetlaczem 65K kolorów

Płyta rozwojowa RP2040-GEEK USB-A z 1.14cal wyświetlaczem 65K kolorów

RP2040-GEEK to innowacyjna płyta rozwojowa stworzona przez firmę Waveshare, dedykowana entuzjastom technologii. Wyposażona jest w interfejs USB-A, mały 1,14-calowy ekran LCD, gniazdo karty TF oraz inne peryferia. Płytka została zaprojektowana tak, aby umożliwiać eksperymentowanie z różnymi firmware dla portu SWD, portu UART, oraz portu I2C.

Ta płyta rozwojowa jest oparta na mikrokontrolerze RP2040, stworzonym przez znane na całym świecie Raspberry Pi z Wielkiej Brytanii. Jej sercem jest dwurdzeniowy procesor ARM Cortex M0+, który charakteryzuje się wysoką częstotliwością pracy dochodzącą do 133 MHz. Dzięki temu RP2040-GEEK jest w stanie sprawnie obsługiwać różnorodne zadania i procesy. Wbudowana pamięć SRAM o pojemności 264 KB oraz 4 MB pamięci Flash na pokładzie zapewniają wystarczająco dużo miejsca do przechowywania i szybkiego dostępu do danych.

Dodatkowo, płyta posiada kolorowy wyświetlacz LCD IPS o przekątnej 1,14 cala i rozdzielczości 240×135 pikseli, co pozwala na wygodne prezentowanie informacji i danych w trakcie pracy. RP2040-GEEK jest również wyposażona w port SWD 3PIN, który umożliwia połączenie z debugowaną płytą docelową, co jest istotne przy zaawansowanych projektach. Standardowy interfejs CMSIS-DAP pozwala na debugowanie większości mikrokontrolerów opartych na ARM, co znacznie rozszerza możliwości wykorzystania płyty.





Specyfikacja:



• Mikrokontroler: RP2040, zaprojektowany przez Raspberry Pi.
• Procesor: Dwurdzeniowy ARM Cortex M0+ o częstotliwości do 133MHz.
• Pamięć SRAM: 264 KB.
• Pamięć Flash: 4 MB.
• Wyświetlacz: 1.14-calowy IPS LCD.
• Rozdzielczość wyświetlacza: 240×135 pikseli.
• Kolory wyświetlacza: 65K.
• Port SWD: 3PIN do debugowania.
• Interfejs CMSIS-DAP: Do debugowania mikrokontrolerów ARM.
• Kompatybilność: OpenOCD i inne narzędzia obsługujące CMSIS-DAP.
• Mostek USB do UART: 3PIN.
• Port I2C: 4PIN do testowania płyty docelowej.
• Obudowa: Plastikowa w zestawie z kablami.
• Firmware: Open-source, ułatwiający aktualizacje.



Właściwości produktu:



• Uniwersalność: RP2040-GEEK łączy w sobie wiele funkcji i interfejsów, co czyni ją kompatybilną z różnymi metodami debugowania.
• Rozszerzalność: Dzięki różnym portom, takim jak SWD, UART i I2C, płyta może być łatwo rozbudowywana i dostosowywana do indywidualnych potrzeb użytkowników.
• Wygodny wyświetlacz: Mały, ale czytelny wyświetlacz LCD pozwala na efektywne wyświetlanie ważnych informacji.
• Przystosowanie do debugowania: Płyta została zaprojektowana z myślą o łatwości debugowania, co jest kluczowe w wielu projektach rozwojowych.
• Otwarte oprogramowanie: Dzięki open-source firmware, RP2040-GEEK jest łatwa w aktualizacji i dostosowaniu do potrzeb użytkownika.

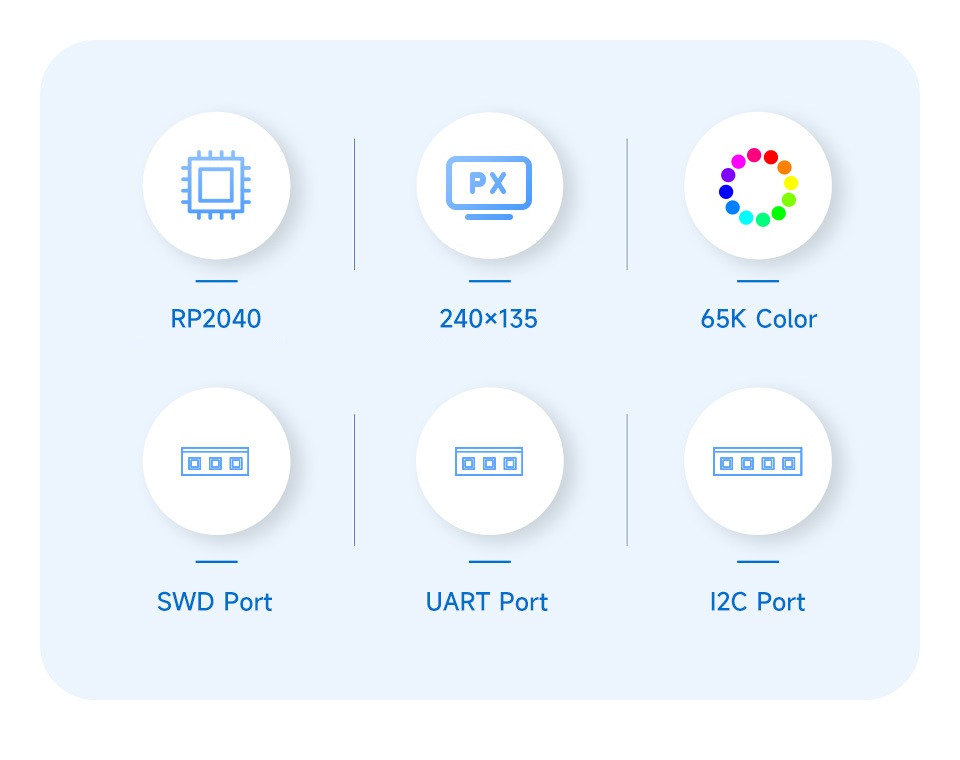

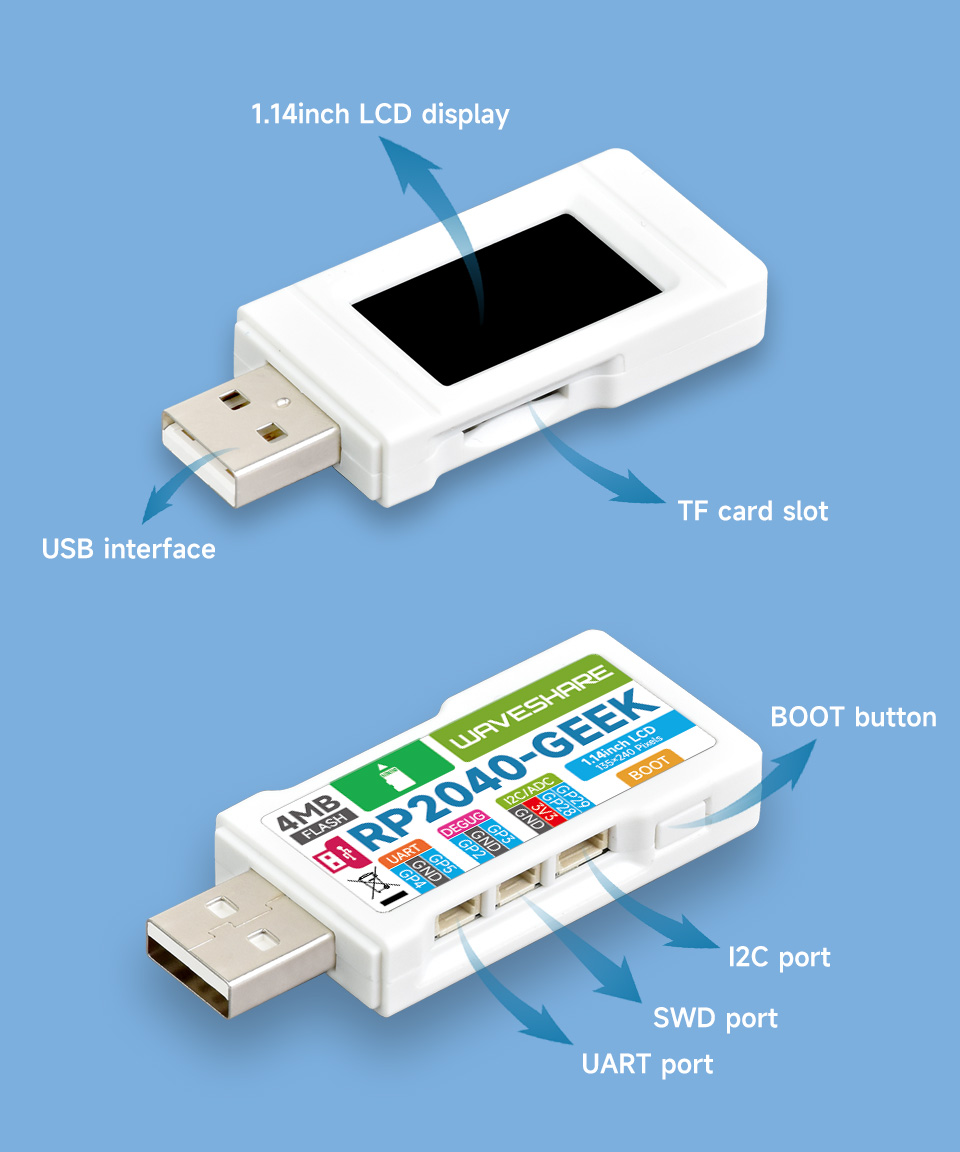

Wiele funkcji w jednym estetycznym urządzeniu:

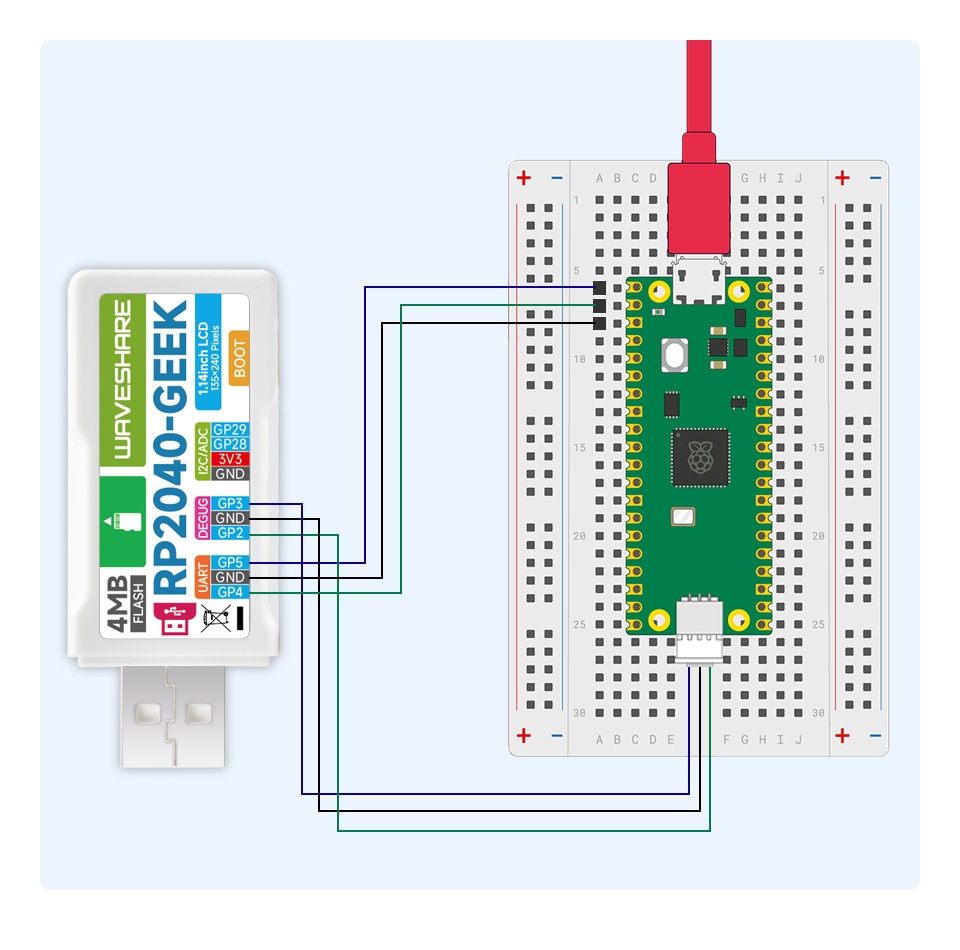

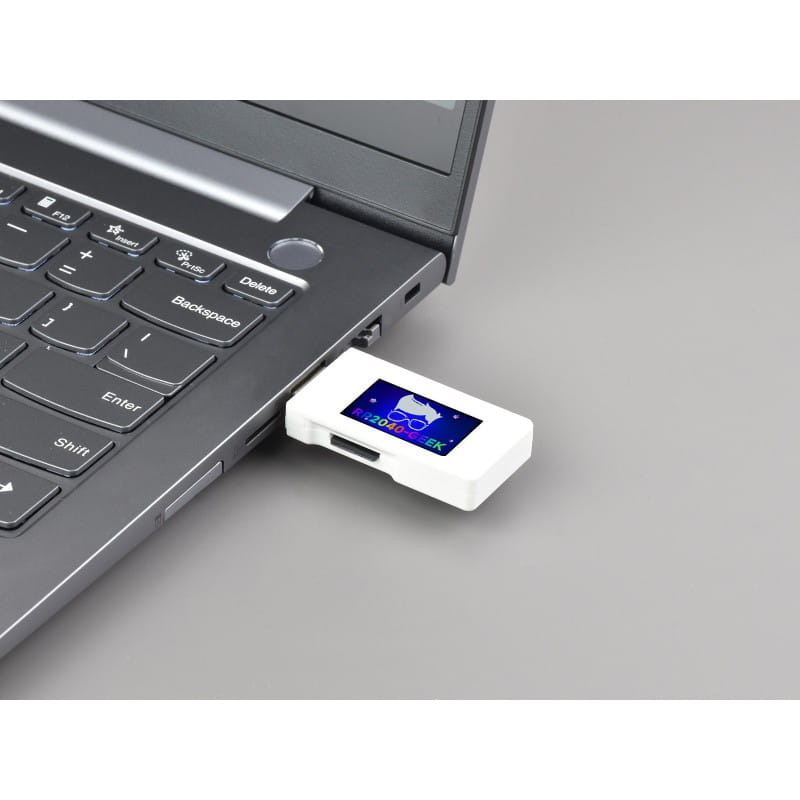

Przykład podłączenia:

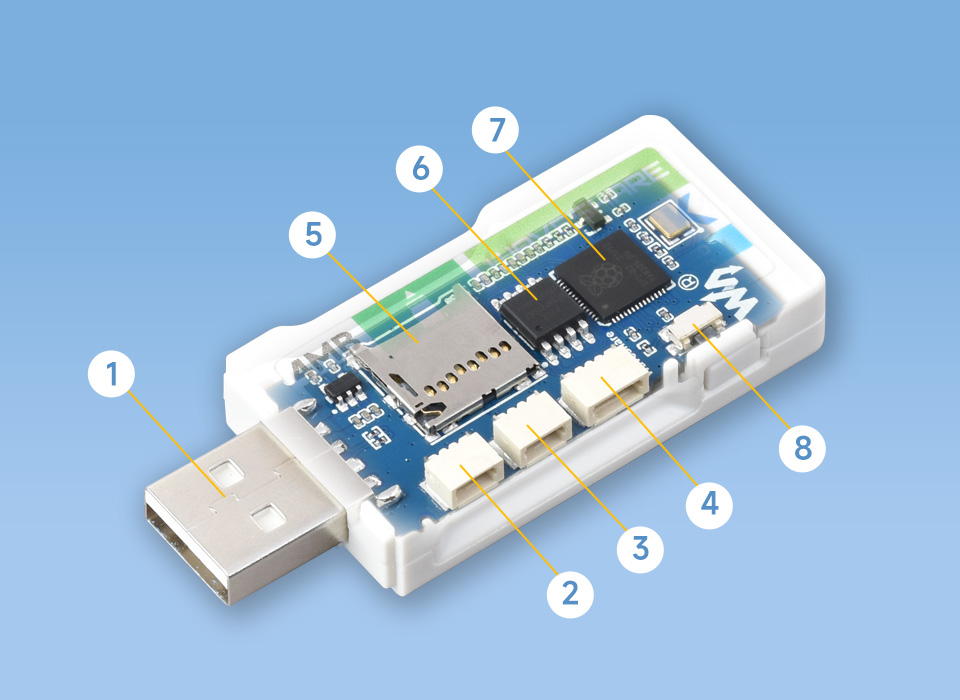

Budowa modułu:

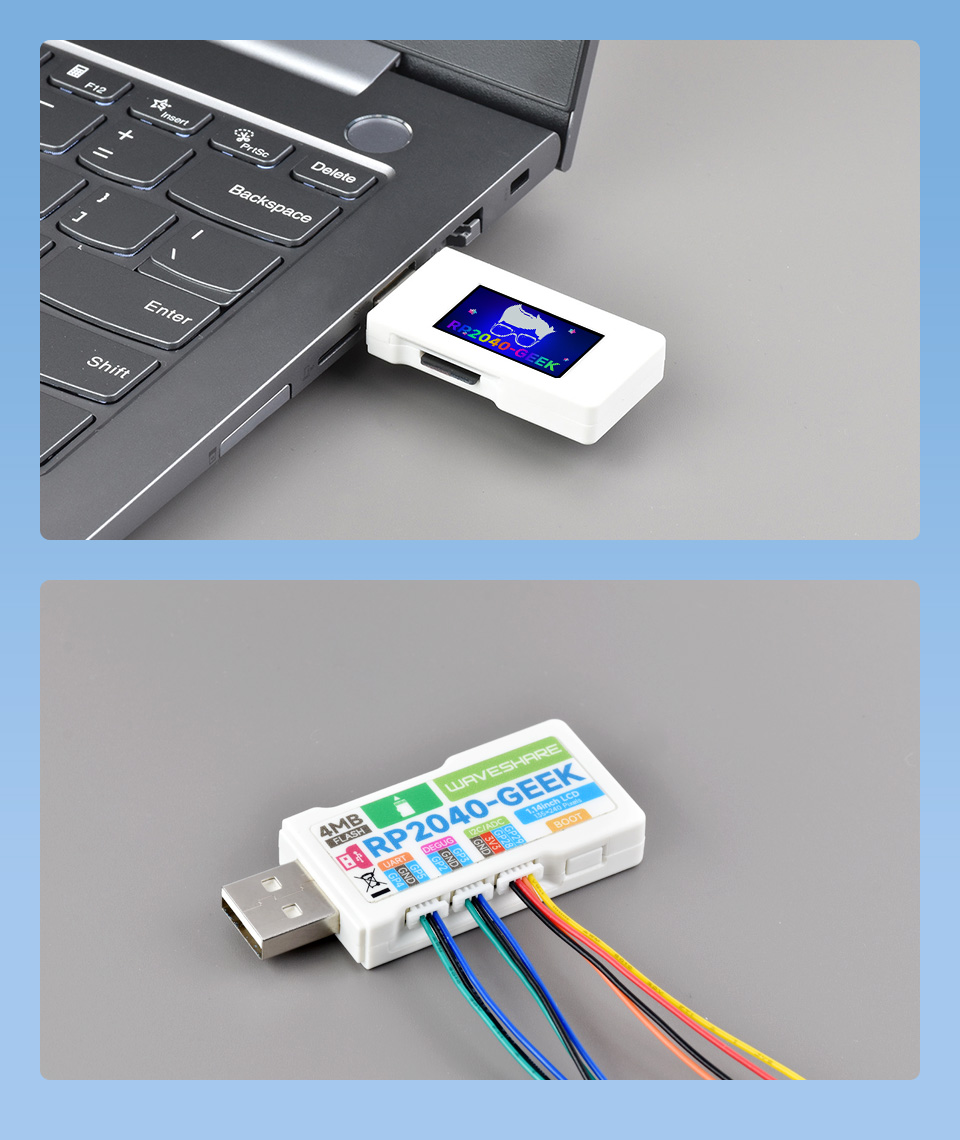

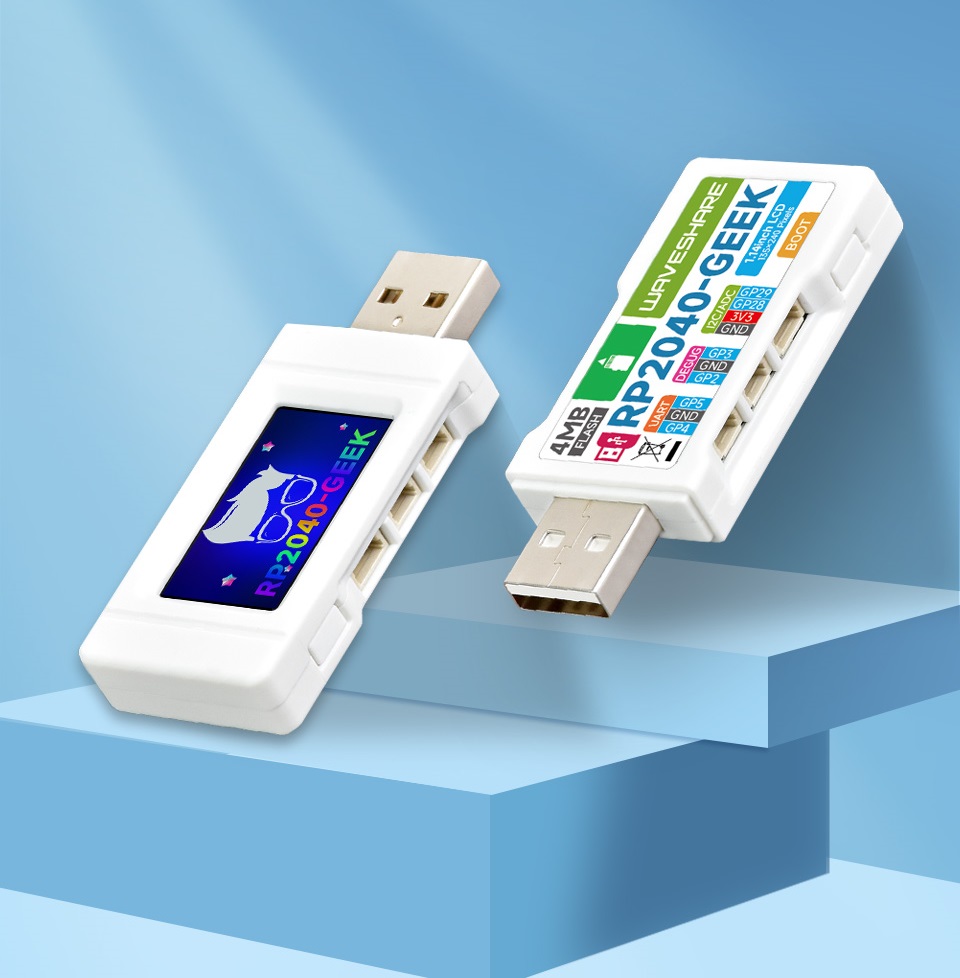

Prezentacja:

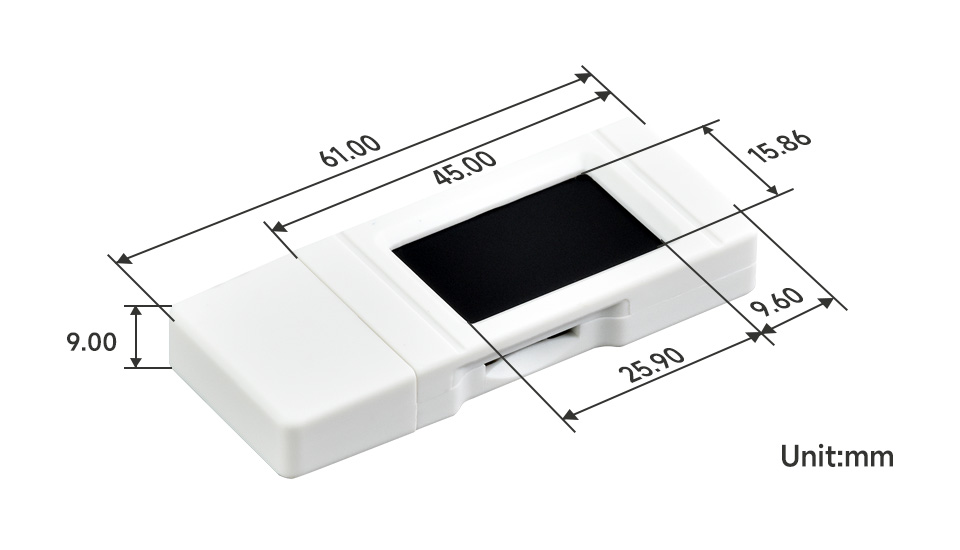

Wymiary:

Raspberry Pi widoczne na zdjęciu nie stanowią części zestawu i należy je nabyć osobno!

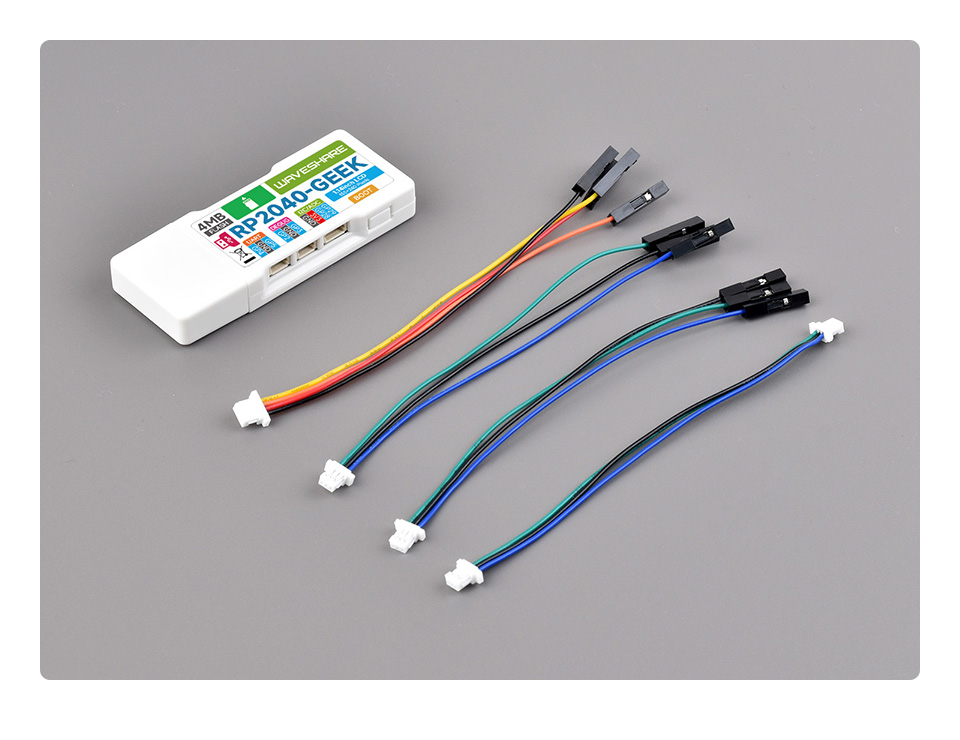

Zestaw zawiera:

1. RP2040-GEEK x1
2. Zestaw przewodów x1

Wiki: RP2040-GEEK
