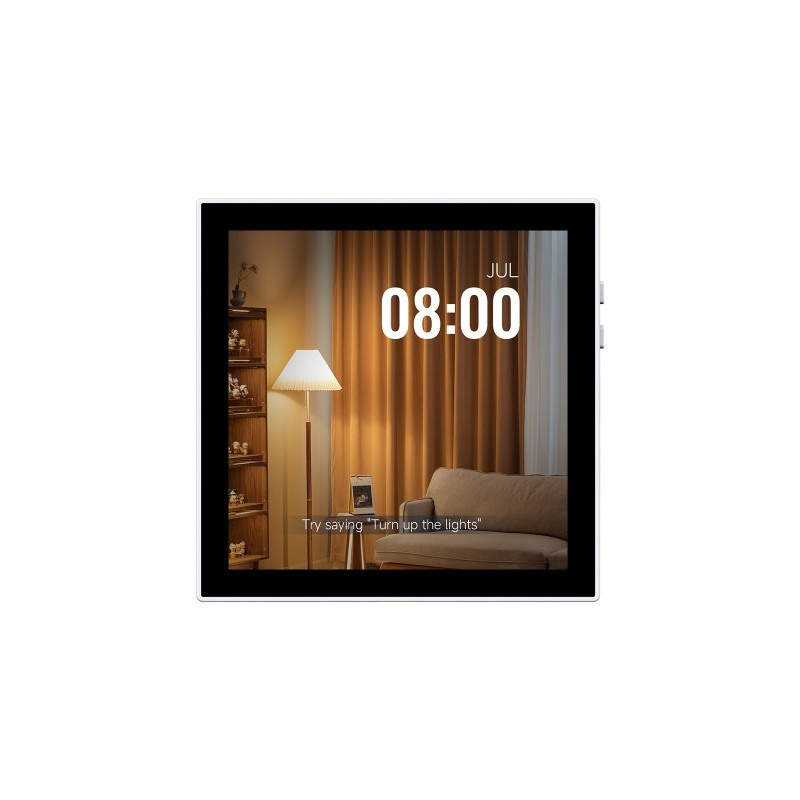

Płytka Deweloperska ESP32-S3 Smart 86 Box – 4-calowy Dotykowy Wyświetlacz 480×480, Wi-Fi, Bluetooth BLE 5
ESP32-S3-Touch-LCD-4B to zaawansowana płytka deweloperska firmy Waveshare, oparta na module ESP32-S3 (2.4GHz Wi-Fi i BLE 5) z wbudowanymi 16MB Flash i 8MB PSRAM. Posiada zintegrowany 4-calowy ekran dotykowy o rozdzielczości 480 × 480 (interfejs RGB), który płynnie obsługuje programy z graficznym interfejsem użytkownika (GUI), takie jak LVGL.
Dzięki bogactwu interfejsów peryferyjnych, w tym czujnikom IMU i układom audio, płytka umożliwia szybkie tworzenie interfejsów HMI oraz zastosowań w inteligentnym sterowaniu centralnym, bramach domowych, panelach interaktywnych, automatyce przemysłowej i oświetleniu.
Najważniejsze cechy:
- Wydajny dwurdzeniowy procesor Xtensa 32-bit LX7 ESP32-S3R8, taktowany do 240MHz
- Obsługa Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (BLE), z wbudowaną anteną
- Wbudowana pamięć 512KB SRAM i 384KB ROM, z dodatkowymi 8MB PSRAM i zewnętrznymi 16MB Flash
- Zintegrowany 4-calowy pojemnościowy ekran dotykowy IPS, rozdzielczość 480 × 480, 65K kolorów
- Współpraca z bibliotekami GUI, takimi jak LVGL, w celu tworzenia płynnych interfejsów
- Obsługa 5-punktowego dotyku sterowanego przez interfejs I2C
- Układ sterownika wyświetlacza ST7701 i kontroler dotyku GT911 (interfejsy RGB i I2C)
- Wbudowany 6-osiowy IMU QMI8658 (akcelerometr i żyroskop) do wykrywania gestów i liczenia kroków
- Układ RTC PCF85063 podłączony do baterii przez AXP2101 dla nieprzerwanego zasilania
- Układ zarządzania energią AXP2101: wydajne zarządzanie zasilaniem, ładowanie i zarządzanie baterią 3.7V Li-ion (złącze PH2.0)
- Dwa przyciski boczne (PWR i BOOT) z możliwością programowania
- Obsługa wejścia/wyjścia audio (kodek ES8311, układ eliminacji echa ES7210, złącze głośnika)
- Dwa złącza USB Typu C: do zasilania, programowania, debugowania i logowania

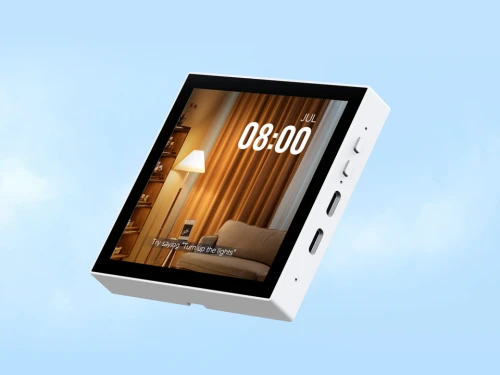

4-calowy Ekran Dotykowy IPS
Szeroki kąt widzenia 160°, doskonała wydajność wyświetlania.
Wejście/Wyjście Audio
Wbudowany kodek audio ES8311 i układ eliminacji echa ES7210. Odpowiednie do codziennych scenariuszy aplikacji audio.
Przykładowe Scenariusze Zastosowania
Smart Switch
Interfejs Człowiek-Maszyna (HMI)

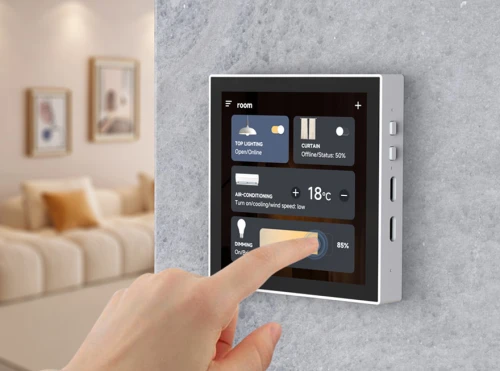

Terminal Inteligentnego Domu

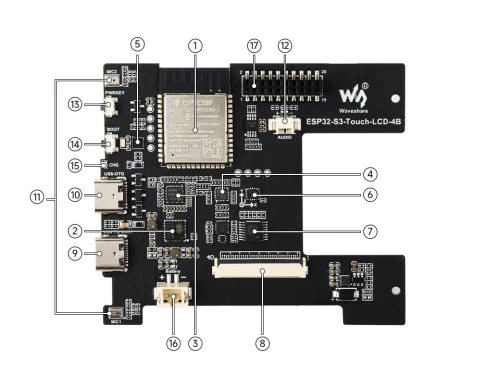

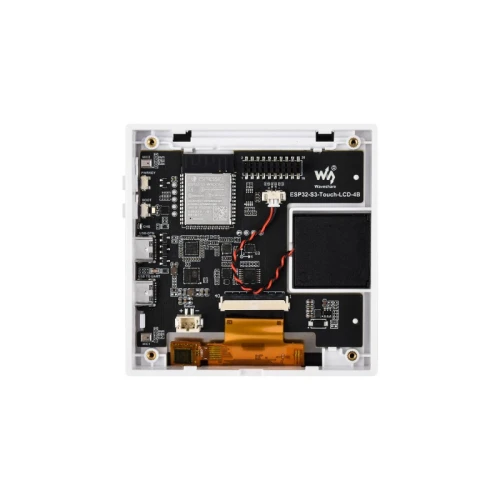

Opis Elementów Płytki
- ESP32-S3-WROOM-1-N16R8
SoC z WiFi i Bluetooth, do 240MHz, z 8MB PSRAM i 16MB Flash - AXP2101
Wysoce zintegrowany układ zarządzania energią IC - ES7210 echo cancellation chip
Układ do eliminacji echa, poprawia dokładność przechwytywania dźwięku - ES8311 low-power audio codec chip
Do kodowania i dekodowania audio - PCF85063
Układ RTC (Zegar czasu rzeczywistego) - QMI8658
6-osiowy IMU (3-osiowy żyroskop i 3-osiowy akcelerometr) - TCA9554PWR
Układ rozszerzający GPIO - LCD connector
Złącze dla 4-calowego ekranu RGB
- USB TO UART Type-C connector
Do zasilania, programowania i debugowania - USB Type-C connector

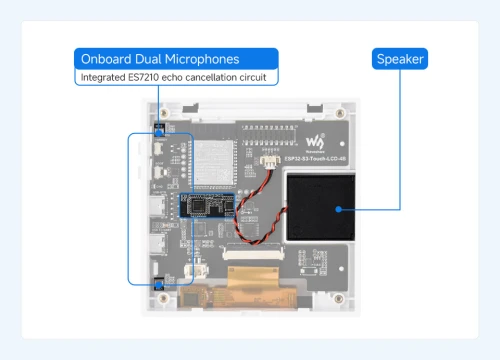

Interfejs USB ESP32-S3, do zasilania, programowania i logowania - Onboard microphones
Wejścia mikrofonowe z eliminacją echa - Speaker header
Złącze MX1.25 2P, obsługuje głośnik 8Ω 2W - PWRKEY button
Przycisk włączania/wyłączania zasilania, programowalny do innych funkcji - BOOT button
Do uruchamiania urządzenia i debugowania funkcji - CHG LED indicator
Dioda LED wskazująca stan ładowania baterii litowej - PH2.0 Lithium battery header
Złącze dla baterii litowej 3.7V, obsługuje ładowanie i rozładowywanie - Expansion header (pitch 2.0mm)
Złącze rozszerzeń do podłączania urządzeń peryferyjnych
Wymiary Zewnętrzne
Zawartość zestawu
- ESP32-S3-Touch-LCD-4B x1
