Płytka deweloperska ESP32-C5-MINI-KIT-UM Wi-Fi 6 2.4/5 GHz Bluetooth 5 Zigbee Thread Waveshare

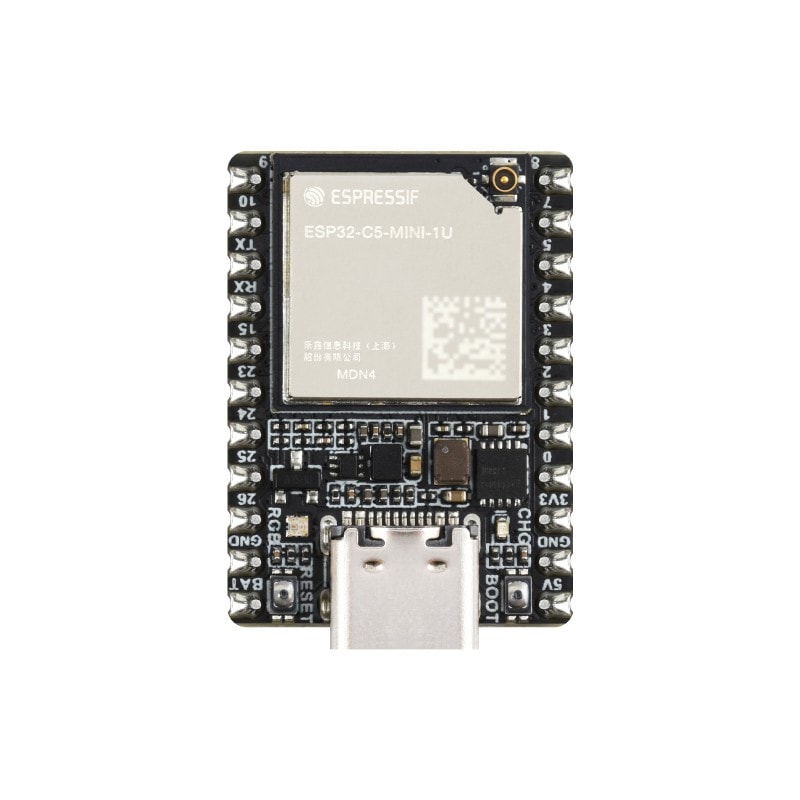

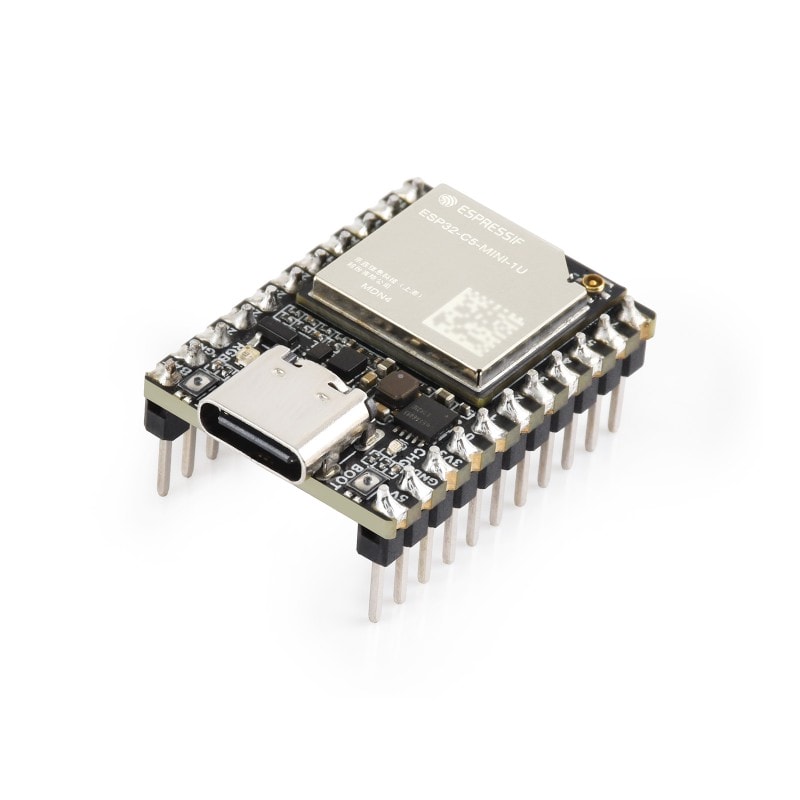

ESP32-C5-MINI-KIT-UM to kompaktowa płytka deweloperska wyposażona w moduł ESP32-C5-MINI-1 z jednordzeniowym 32-bitowym procesorem RISC-V o taktowaniu do 240 MHz. Zapewnia łączność bezprzewodową w dwóch pasmach Wi-Fi 6 (2,4 GHz i 5 GHz), Bluetooth 5 (LE) oraz IEEE 802.15.4 (Zigbee 3.0 i Thread). Prezentowana wersja posiada fabrycznie wlutowane listwy goldpin, zewnętrzną dwupasmową antenę FPC oraz zintegrowany układ zarządzania zasilaniem z obsługą akumulatorów litowych.
Najważniejsze cechy:
- 32-bitowy procesor RISC-V o częstotliwości taktowania do 240 MHz.
- Pamięć: 320 KB ROM, 384 KB HP SRAM, 16 KB LP SRAM oraz 4 MB pamięci Flash.
- Dwupasmowa łączność Wi-Fi 6 (2,4 GHz i 5 GHz), Bluetooth 5 (LE) oraz IEEE 802.15.4 dla Zigbee 3.0 i Thread.
- Wydajna przetwornica DC-DC buck-boost MP1605GTF-Z zapewniająca stabilne napięcie 3,3 V przy prądzie obciążenia do 2 A.
- Układ zasilania ETA6098 obsługujący akumulatory litowe ze wskaźnikiem ładowania i monitorowaniem napięcia.
- Złącze USB Type-C do zasilania, wgrywania oprogramowania i komunikacji szeregowej.

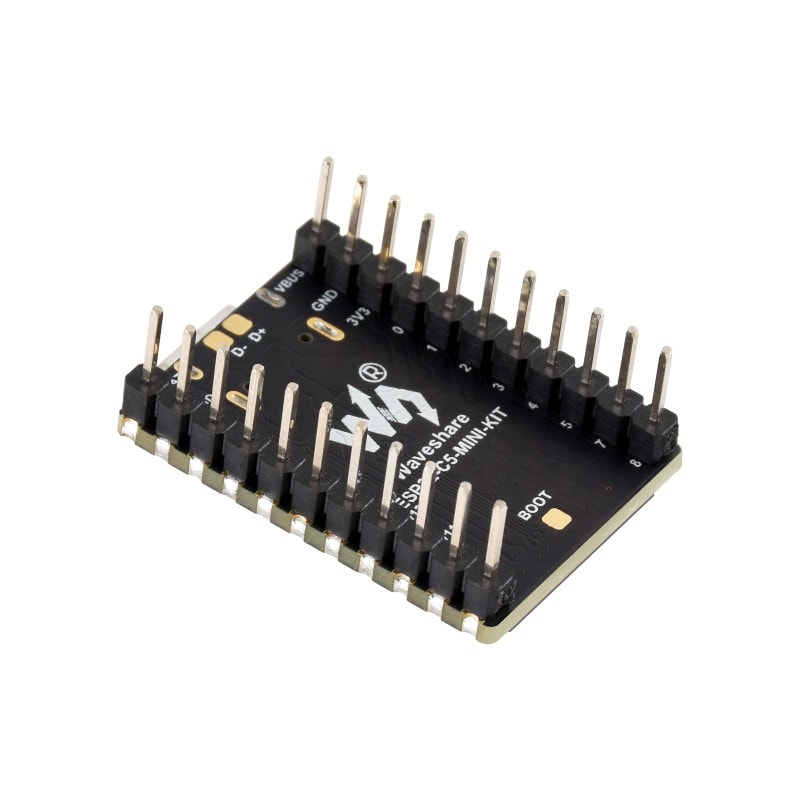

- Fabrycznie wlutowane złącza goldpin.

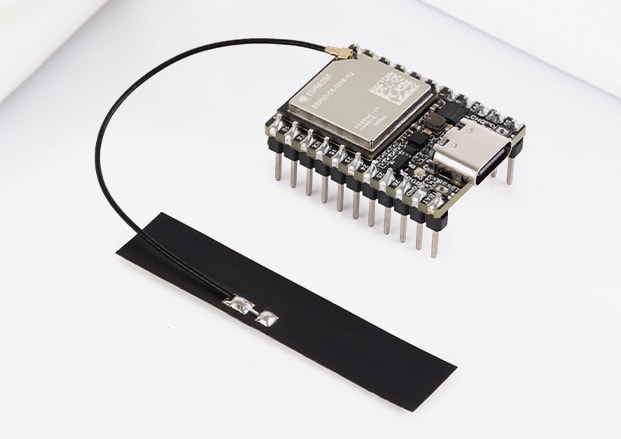

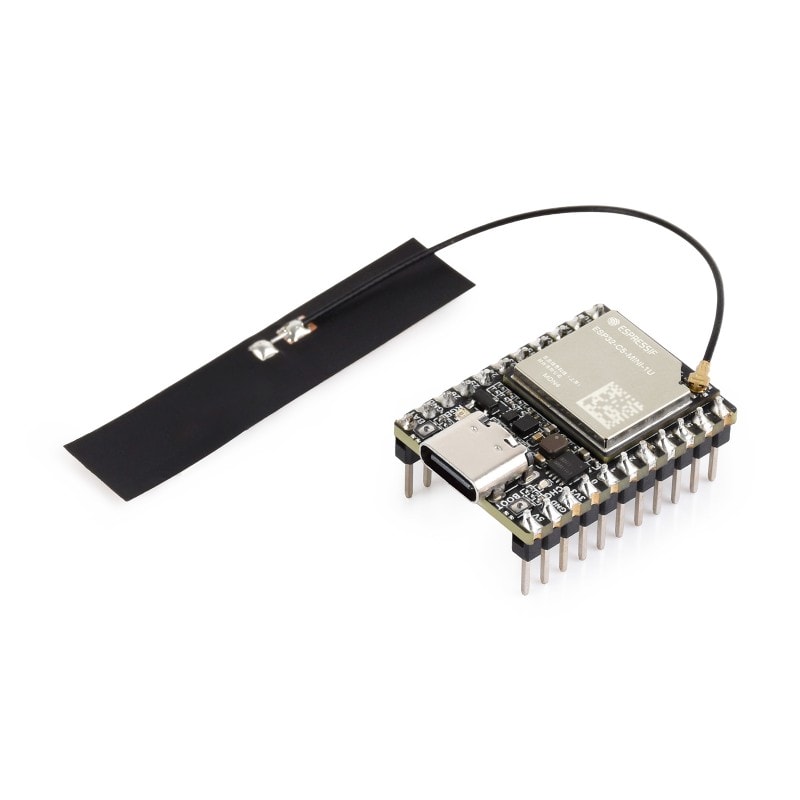

- Zewnętrzna elastyczna antena FPC ze złączem IPEX 4 w zestawie.
- Wsparcie dla środowisk deweloperskich ESP-IDF oraz Arduino IDE.
Architektura i łączność bezprzewodowa
Płytka bazuje na module ESP32-C5-MINI-1, łączącym zaawansowany procesor RISC-V z bogatymi możliwościami komunikacyjnymi. Obsługa Wi-Fi 6 w pasmach 2,4 GHz i 5 GHz gwarantuje wysoką stabilność transferu oraz optymalizację zużycia energii w zatłoczonych sieciach bezprzewodowych. Dodatkowa obsługa protokołów Zigbee 3.0 i Thread czyni z modułu wszechstronny węzeł brzegowy dla systemów inteligentnego domu, automatyki przemysłowej i urządzeń konsumenckich.
Zarządzanie zasilaniem i złącza
Zintegrowany układ buck-boost MP1605GTF-Z radzi sobie z wahaniami napięcia wejściowego, dostarczając prąd wyjściowy do 2 A przy napięciu 3,3 V. Wbudowany układ ETA6098 umożliwia bezpośrednie podłączenie akumulatora litowego do dedykowanych pinów BAT/GND oraz jego ładowanie za pośrednictwem portu USB Type-C. Moduł wyposażono w diodę RGB, wskaźnik ładowania oraz przyciski BOOT i RESET ułatwiające wgrywanie kodu i debugowanie.

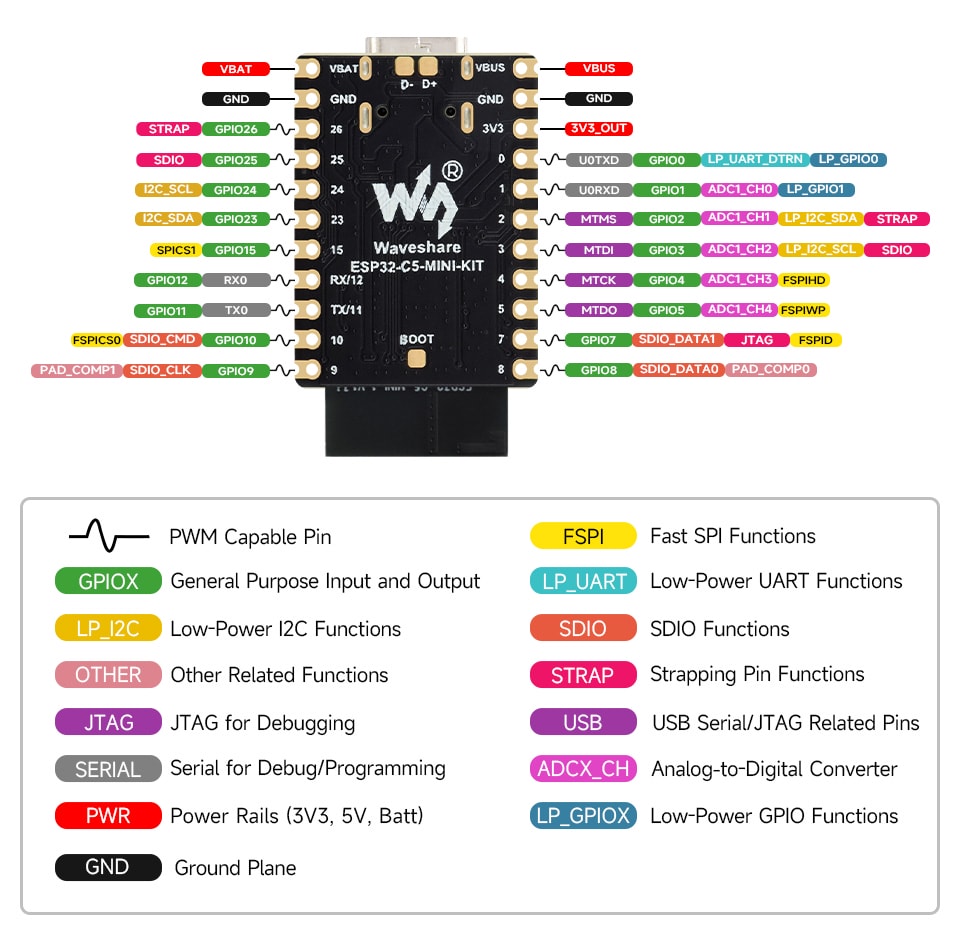

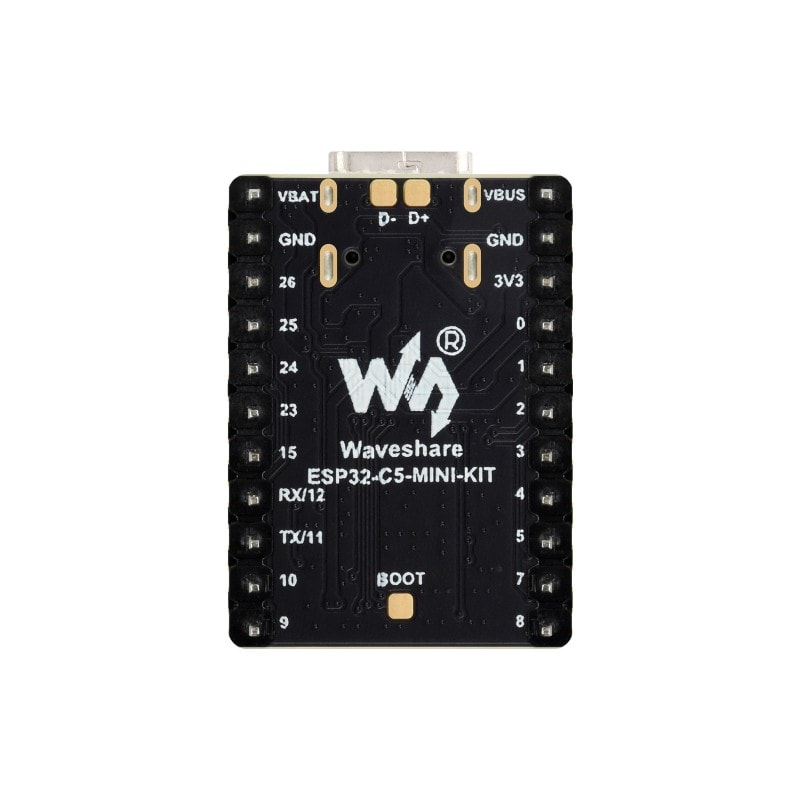

Układ wyprowadzeń (Pinout)

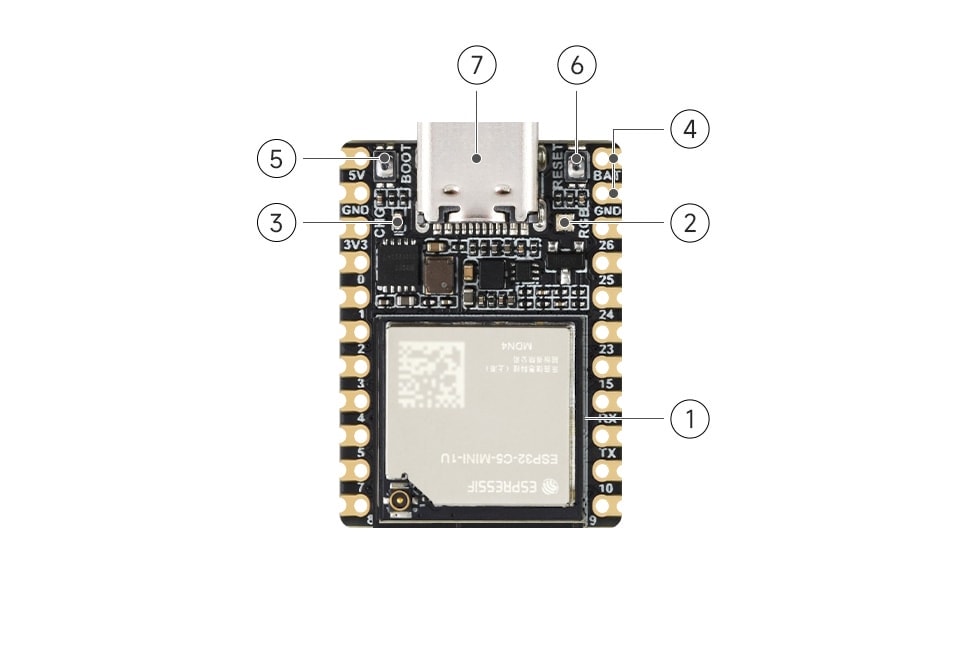

Rozmieszczenie elementów na płytce
- Moduł ESP32-C5-MINI-1:z układem ESP32-C5.
- Dioda RGB: programowalny wskaźnik stanu pracy.
- Dioda ładowania: sygnalizacja procesu ładowania akumulatora.
- Piny BAT: piny do podłączenia bieguna dodatniego akumulatora (BAT) i masy (GND).
- Przycisk BOOT: naciśnięcie podczas resetu wprowadza układ w tryb programowania (download mode).
- Przycisk RESET: restart modułu.
- Złącze USB Type-C: port do programowania, debugowania szeregowego oraz zasilania.

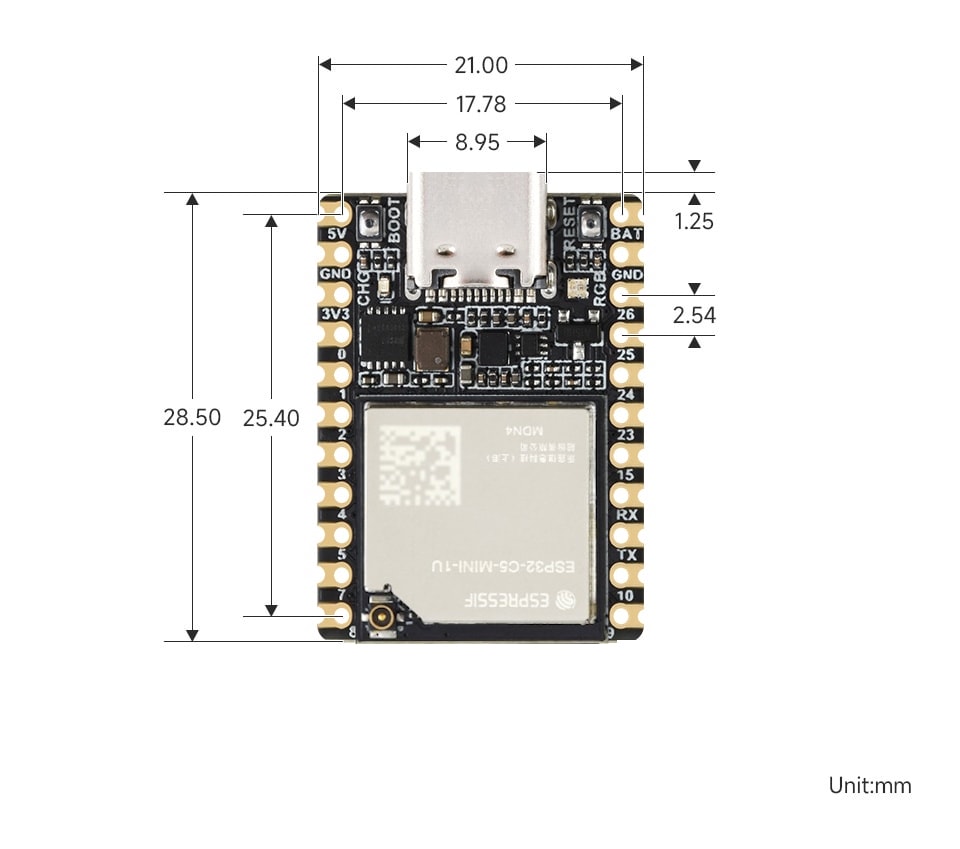

Wymiary gabarytowe
Specyfikacja techniczna
- Moduł: ESP32-C5-MINI-1
- Procesor: 32-bitowy RISC-V, jednordzeniowy, taktowanie do 240 MHz
- Pamięć ROM: 320 KB
- Pamięć SRAM: 384 KB HP Static RAM, 16 KB LP Static RAM
- Pamięć Flash: 4 MB
- Łączność bezprzewodowa: Wi-Fi 6 (2,4 GHz i 5 GHz), Bluetooth 5 (LE), IEEE 802.15.4 (Zigbee 3.0 / Thread)
- Zasilanie DC-DC: MP1605GTF-Z (wyjście 3,3 V, prąd obciążenia do 2 A)
- Układ ładowania: ETA6098 (obsługa akumulatora litowego, sygnalizacja ładowania)
- Złącze danych i zasilania: USB Type-C
- Interfejsy peryferyjne: USB, UART, I2C, SPI, ADC, PWM
- Wyprowadzenia: fabrycznie wlutowane złącza kołkowe (raster 2,54 mm)
- Zakres pracy anteny: 2400–2500 MHz / 5200–5800 MHz
- Zysk anteny (Peak Gain): 6,49 dBi (pasmo 2,4 GHz) / 8,24 dBi (pasmo 5,8 GHz)
- Współczynnik VSWR anteny: < 3
- Złącze antenowe: IPEX 4
- Impedancja wyjściowa anteny: 50 Ω
- Moc maksymalna anteny: 5 W
- Wymiary anteny: 48,0 × 10,0 × 0,2 mm (długość przewodu: 80 mm)
- Polaryzacja i promieniowanie: pionowa, dookólna
- Temperatura pracy anteny: od -30°C do +80°C

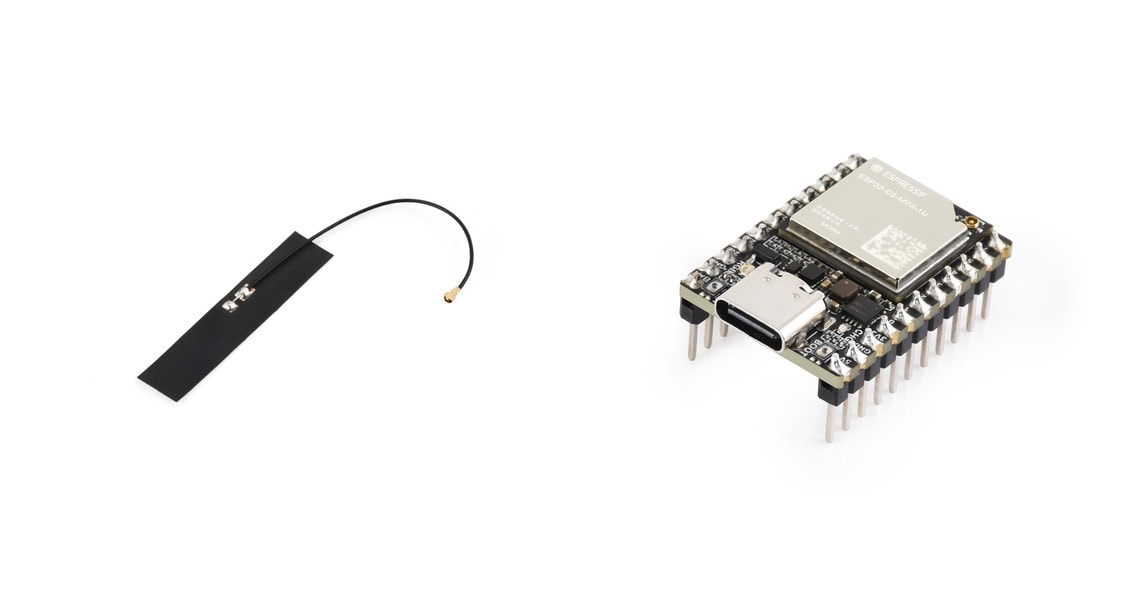

Zawartość zestawu
- Płytka ESP32-C5-MINI-KIT-U z fabrycznie wlutowanymi złączami kołkowymi × 1
- Dwupasmowa antena Wi-Fi FPC (złącze IPEX 4) × 1
Najczęściej zadawane pytania (FAQ)
- W jakich środowiskach można programować moduł?
Płytka wspiera oficjalne środowisko ESP-IDF oraz popularne środowisko Arduino IDE. - W jaki sposób podłączana jest antena Wi-Fi?
Dołączona elastyczna antena FPC łączy się bezpośrednio ze złączem IPEX 4 znajdującym się na module. - Czy płytka pozwala na zasilanie z akumulatora?
Tak, układ posiada zintegrowany kontroler zasilania ETA6098 oraz wyprowadzone piny BAT i GND do podłączenia i ładowania ogniwa litowego.
