Płytka deweloperska ESP32-P4-NANO-WIFI6-DB Basic Kit RISC-V Dual-Core 400 MHz Wi-Fi 6 BLE 5 Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

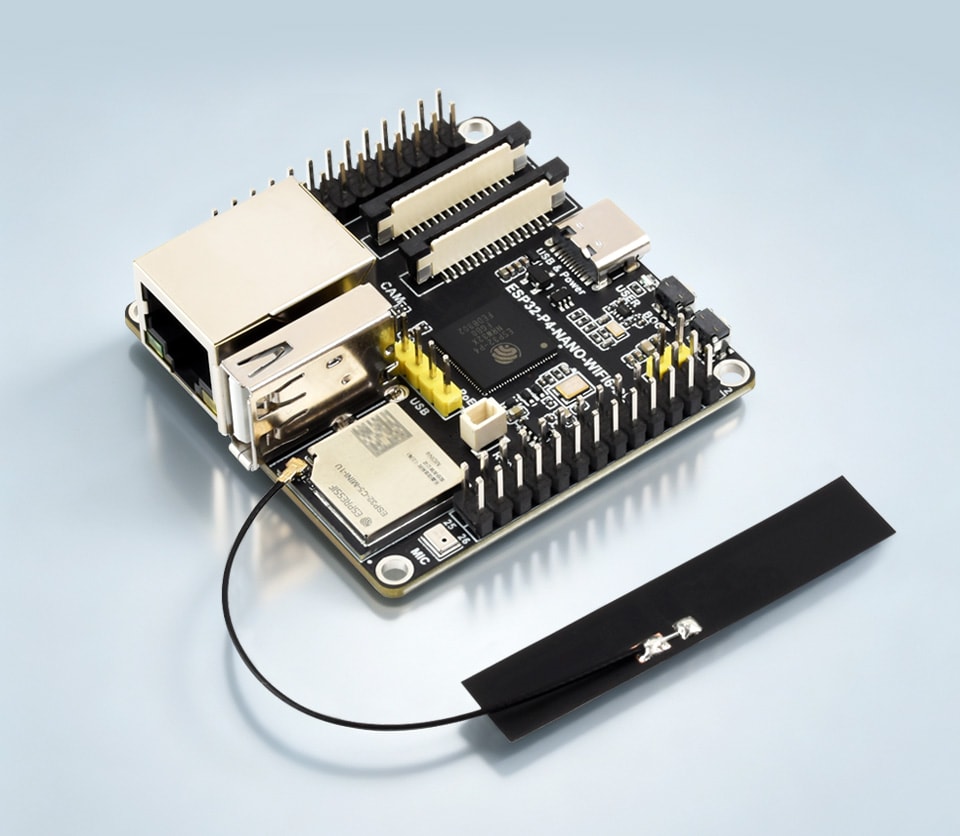

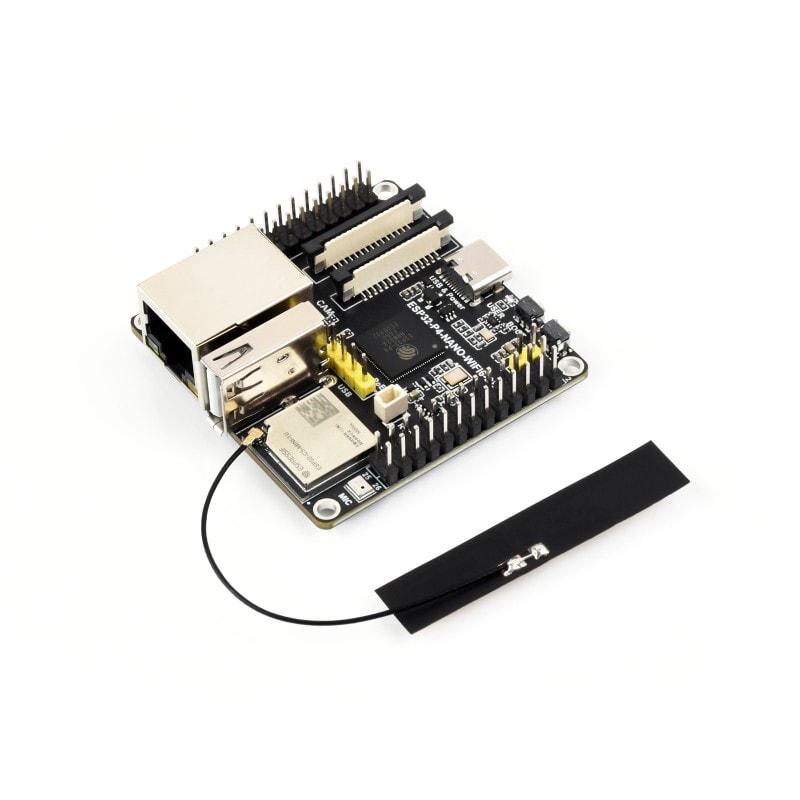

Płytka deweloperska ESP32-P4-NANO-WIFI6-DB Basic Kit - RISC-V, Wi-Fi 6, BLE 5 - Waveshare
ESP32-P4-NANO-WIFI6-DB to zaawansowana płytka deweloperska oparta na układzie ESP32-P4NRW32X z 32-bitowym, dwurdzeniowym procesorem RISC-V o taktowaniu do 400 MHz oraz energooszczędnym rdzeniem pomocniczym 40 MHz. Płytka została wyposażona w moduł ESP32-C5-MINI-1U zapewniający dwuzakresową łączność Wi-Fi 6 i Bluetooth 5 (LE), 32 MB wbudowanej pamięci PSRAM oraz 16 MB pamięci Flash NOR. Zapewnia szerokie wsparcie dla interfejsów HMI, w tym złączy MIPI-CSI z procesorem ISP oraz MIPI-DSI, dzięki czemu sprawdzi się w aplikacjach brzegowych i projektach multimedialnych.
Najważniejsze cechy:
- 32-bitowy, dwurdzeniowy procesor RISC-V o taktowaniu do 400 MHz oraz jednoukładowy rdzeń energooszczędny o taktowaniu do 40 MHz.
- Zintegrowana pamięć: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP Static RAM, 8 KB TCM, 32 MB PSRAM w obudowie procesora oraz 16 MB pamięci Flash NOR na płytce.
- Łączność bezprzewodowa dwuzakresowa 2,4 GHz oraz 5 GHz Wi-Fi 6 i Bluetooth 5 (LE) realizowana przez moduł ESP32-C5-MINI-1U ze złączem antenowym IPEX 3.
- Sprzętowe wsparcie przetwarzania obrazu i wideo: zintegrowany kodek JPEG, akcelerator pikseli (PPA), procesor sygnałowy obrazu (ISP) oraz koder H.264.
- Interfejsy multimedialne: 2-liniowe złącze MIPI-CSI dla kamery oraz 2-liniowe złącze MIPI-DSI dla wyświetlacza.
- Szybkie interfejsy komunikacyjne: port USB 2.0 OTG High-Speed (Typ A), złącze USB Typ C do zasilania i programowania, port Ethernet 100M RJ45 oraz slot kart TF.
- Wbudowany mikrofon, dedykowane złącze głośnika MX1.25 2P, złącze akumulatora RTC oraz 28 programowalnych linii GPIO na podwójnych złączach 2 × 13 pin.
- Zaawansowane mechanizmy ochrony danych: Secure Boot, szyfrowanie pamięci Flash, akceleratory kryptograficzne, sprzętowy generator liczb losowych, APM oraz separacja uprawnień.

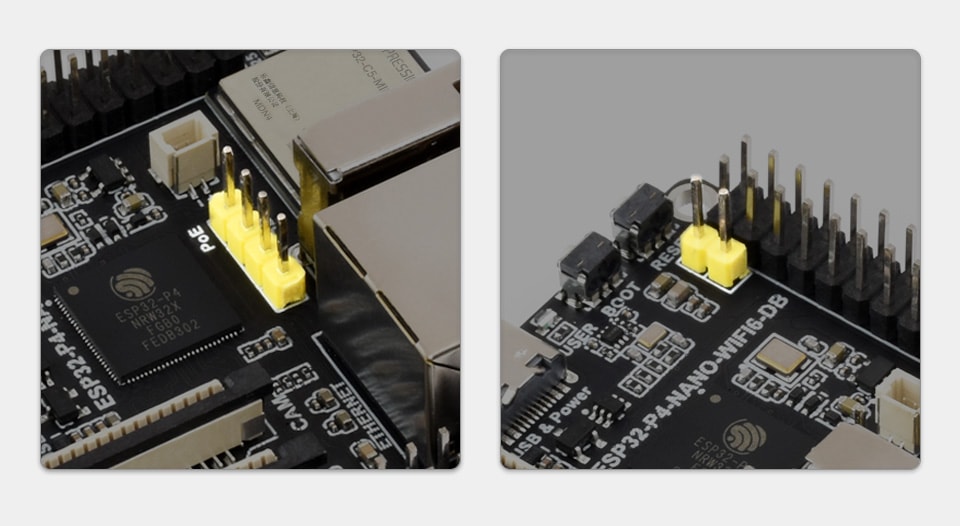

Obsługa modułu zasilania PoE
Płytka posiada dedykowane wyprowadzenia pod kompatybilny moduł PoE, co umożliwia jednoczesne przesyłanie danych oraz zasilanie urządzenia za pośrednictwem pojedynczego przewodu Ethernet.
Podłączenie modułu PoE pozwala na wygodną integrację płytki w instalacjach sieciowych bez konieczności prowadzenia dodatkowego przewodu zasilającego. Moduł PoE jest elementem opcjonalnym (wchodzi w skład wariantów Kits B / C / D, brak w zestawie Basic Kit), a widoczny na materiałach poglądowych przełącznik sieciowy nie jest częścią zestawu.

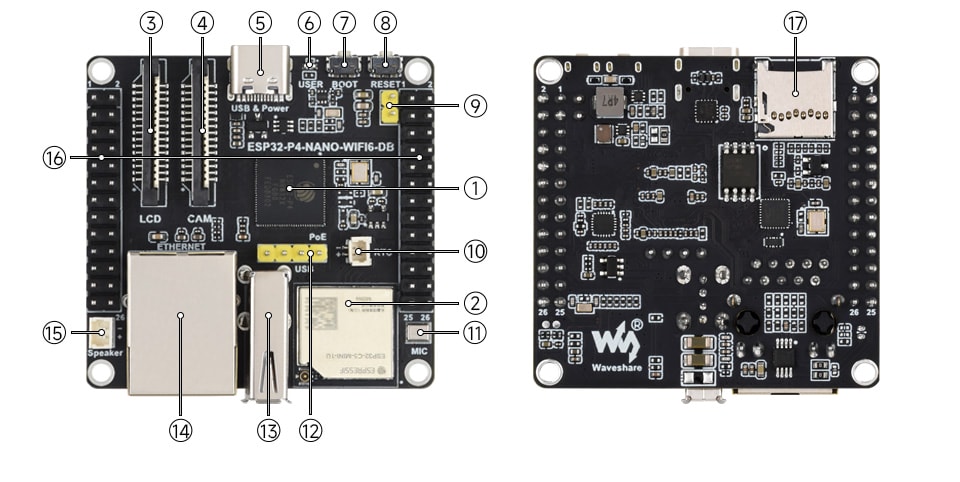

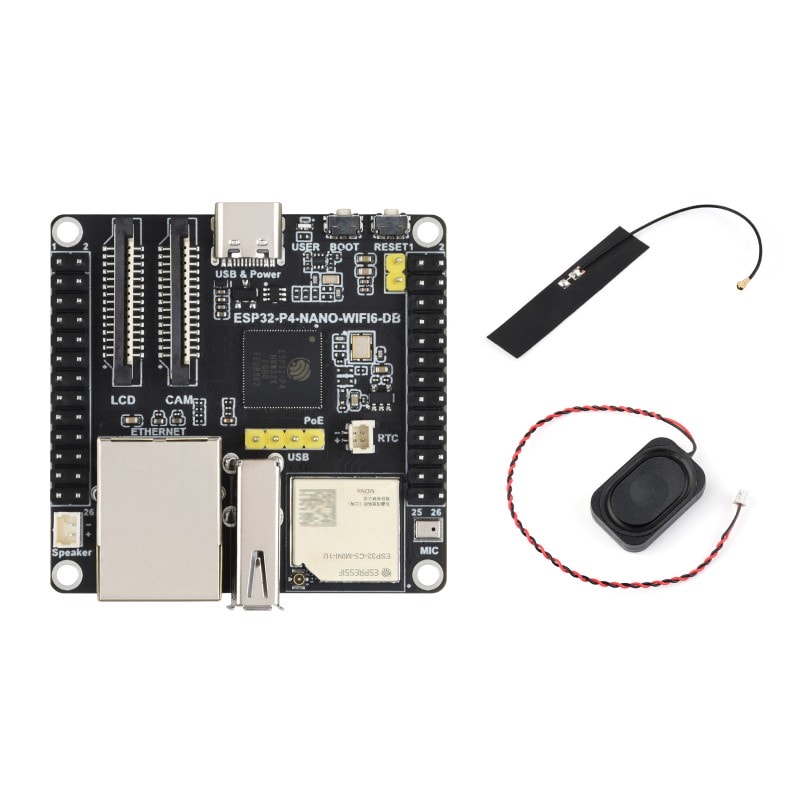

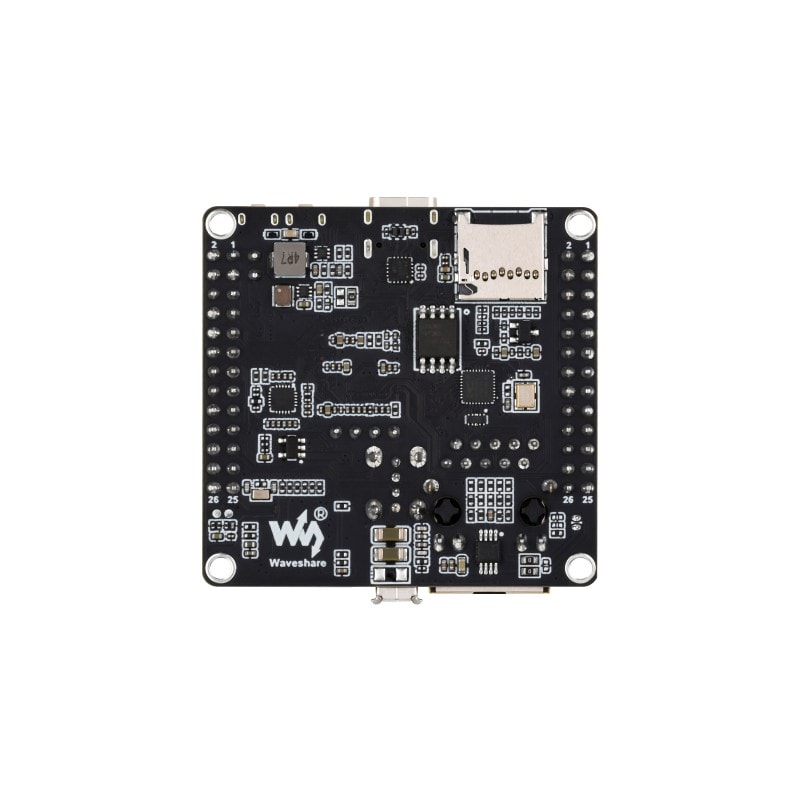

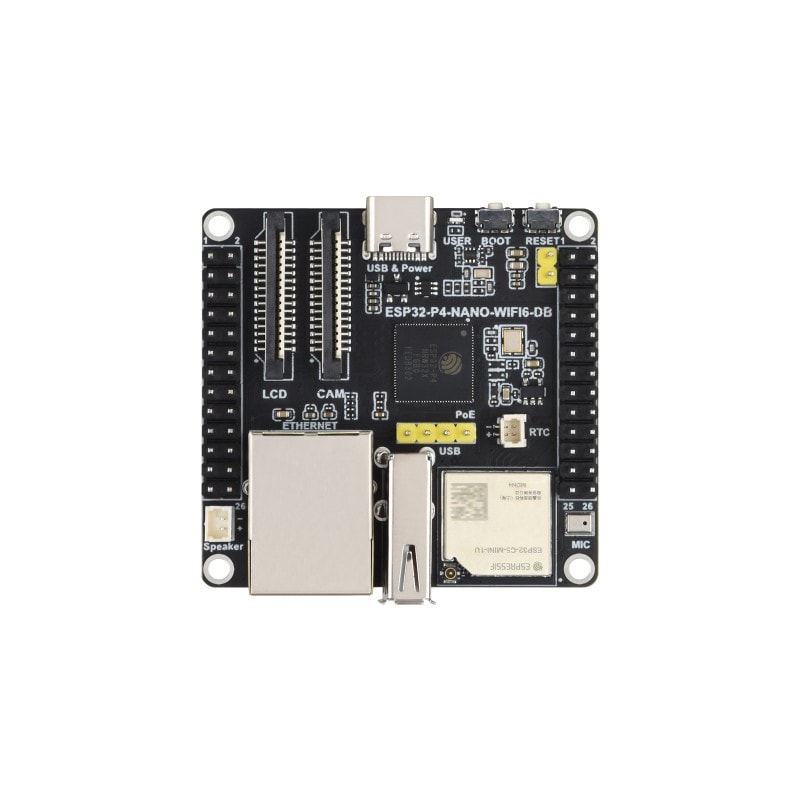

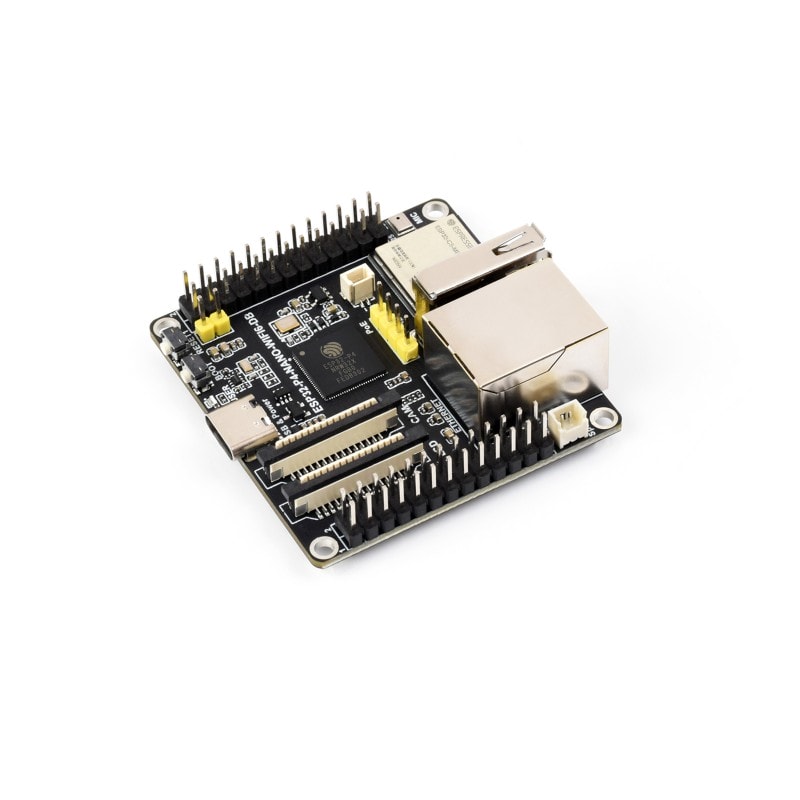

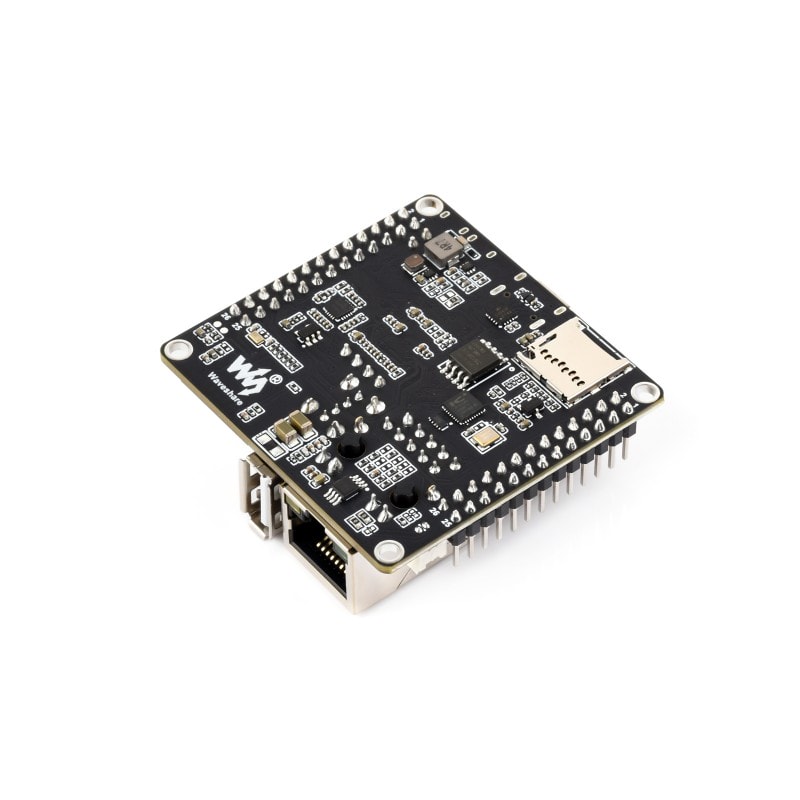

Elementy na płytce
- ESP32-P4NRW32X: procesor główny z wbudowaną pamięcią 32 MB PSRAM.
- ESP32-C5-MINI-1U: moduł łączności Wi-Fi 6 i Bluetooth 5 (LE) ze złączem antenowym IPEX 3.
- Złącze wyświetlacza: 2-liniowy interfejs MIPI-DSI.
- Złącze kamery: 2-liniowy interfejs MIPI-CSI z obsługą ISP.
- Port USB Typ C: wejście zasilania 5 V, programowanie oraz debugowanie.
- Dioda USER-LED: wskaźnik stanu zasilania.
- Przycisk BOOT: przycisk wejścia w tryb pobierania (download mode) przy uruchamianiu lub resecie.
- Przycisk RESET: resetowanie układu.
- Złącze zasilania zewnętrznego / PoE: do podłączenia zewnętrznego zasilania 5 V lub zasilania z modułu PoE.
- Złącze baterii RTC: złącze dedykowane wyłącznie dla ładowalnych akumulatorów RTC.
- Wbudowany mikrofon: rejestracja sygnału audio.
- Złącze modułu PoE: piny montażowe dla kompatybilnego modułu PoE.
- Port USB Typ A: gniazdo USB 2.0 OTG High-Speed.
- Port RJ45 100M Ethernet: port sieci przewodowej 100 Mb/s.
- Złącze głośnika: port MX1.25 2P, obsługa głośnika 8 Ω 2 W.
- Złącza GPIO: dwa podwójne złącza 2 × 13 pin o rastrze 2,54 mm z 28 programowalnymi GPIO.
- Slot kart TF: obsługa kart pamięci microSD na potrzeby lokalnego zapisu danych.

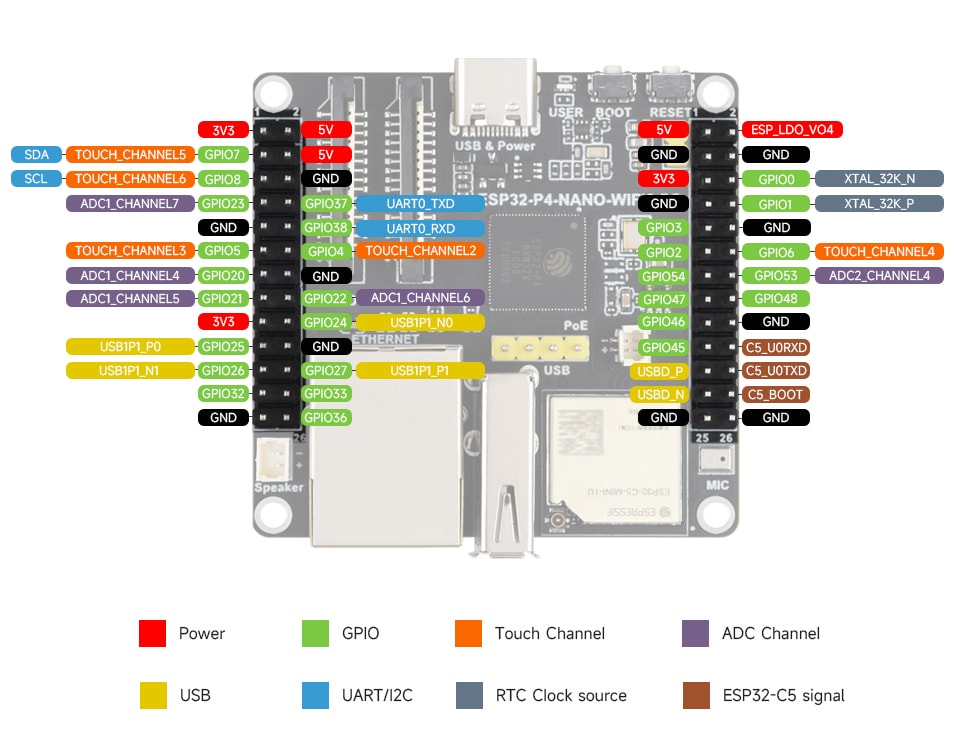

Rozkład wyprowadzeń (Pinout)
Płytka udostępnia 28 programowalnych wyprowadzeń GPIO na podwójnych złączach 2 × 13 pin o rastrze 2,54 mm. Linie te pozwalają na komunikację za pośrednictwem peryferiów takich jak SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART oraz TWAI.

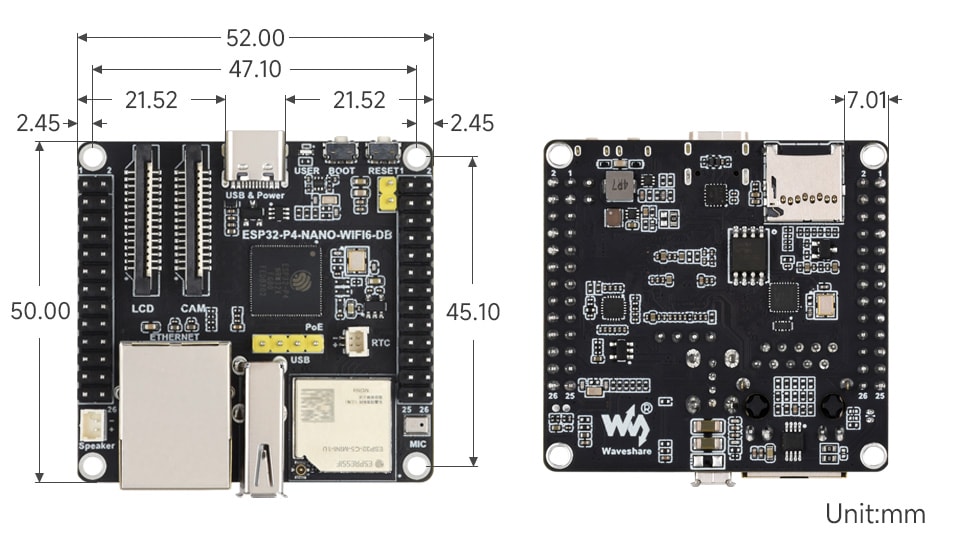

Wymiary płytki
Specyfikacja techniczna
- Układ główny: ESP32-P4NRW32X
- Rdzenie procesora: dwurdzeniowy 32-bitowy RISC-V do 400 MHz + energooszczędny jednoukładowy rdzeń do 40 MHz
- Pamięć ROM: 128 KB HP ROM, 16 KB LP ROM
- Pamięć SRAM / L2: 768 KB HP L2MEM, 32 KB LP Static RAM, 8 KB TCM
- Pamięć PSRAM: 32 MB w obudowie układu ESP32-P4NRW32X
- Pamięć Flash: 16 MB NOR Flash na płytce
- Moduł bezprzewodowy: ESP32-C5-MINI-1U ze złączem IPEX 3
- Standardy łączności: Wi-Fi 6 (2,4 GHz i 5 GHz), Bluetooth 5 (LE)
- Przetwarzanie obrazu: kodek JPEG, akcelerator PPA, procesor ISP, koder H.264
- Interfejs kamery: MIPI-CSI (2 linie)
- Interfejs wyświetlacza: MIPI-DSI (2 linie)
- Porty USB: 1× USB Typ C (zasilanie 5 V, programowanie), 1× USB 2.0 Typ A (USB OTG High-Speed)
- Interfejs sieciowy: RJ45 Ethernet 100 Mb/s
- Gniazdo kart pamięci: slot kart TF (microSD)
- Dźwięk: wbudowany mikrofon, złącze głośnika MX1.25 2P (8 Ω 2 W)
- Zasilanie RTC: dedykowane złącze akumulatora RTC (wyłącznie akumulatory ładowalne)
- Wyprowadzenia GPIO: 28 programowalnych pinów (dwa złącza 2 × 13 pin, raster 2,54 mm)
- Obsługiwane interfejsy: SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI
- Obsługa PoE: złącze dla kompatybilnego modułu PoE (moduł opcjonalny)
- Mechanizmy bezpieczeństwa: Secure Boot, Flash Encryption, akceleratory kryptograficzne, TRNG, APM, Digital Signature Peripheral, Key Management Unit
Zawartość zestawu

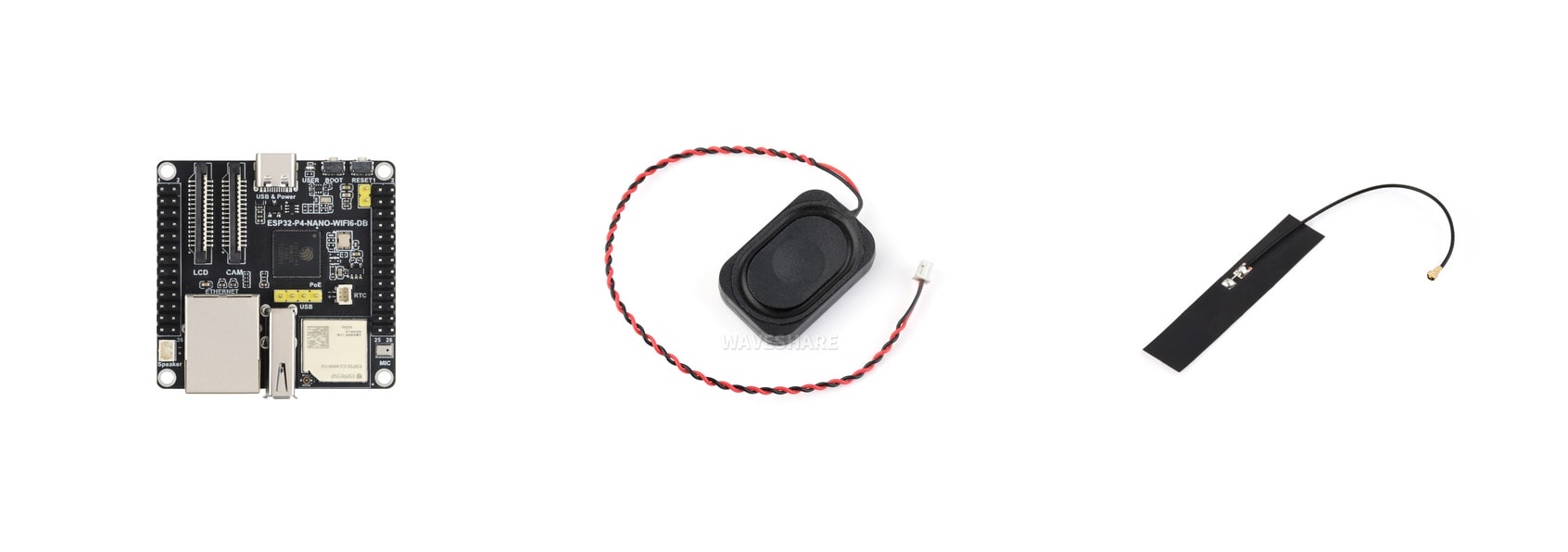

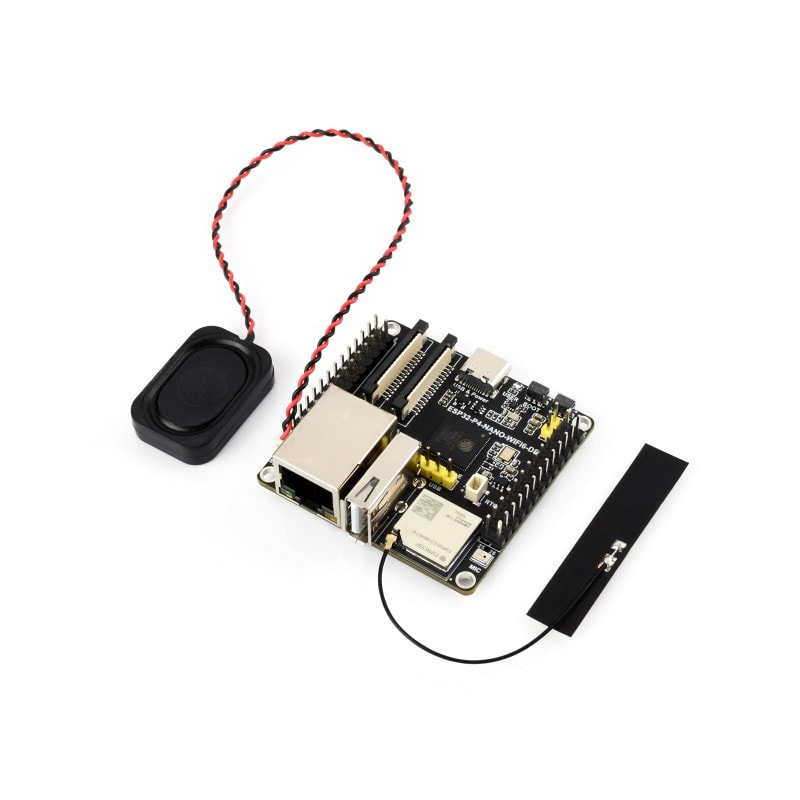

- Płytka deweloperska ESP32-P4-NANO-WIFI6-DB × 1
- Głośnik 8 Ω 2 W × 1
- Dwuzakresowa antena FPC Wi-Fi × 1
Najczęściej zadawane pytania (FAQ)
- Czy moduł PoE znajduje się w zestawie Basic Kit?
Nie, moduł PoE nie wchodzi w skład zestawu Basic Kit. Płytka posiada dedykowane złącze umożliwiające podłączenie takiego modułu w przyszłości. - Jaki typ baterii można podłączyć do złącza RTC?
Złącze RTC obsługuje wyłącznie akumulatory ładowalne. Nie należy podłączać do niego jednorazowych baterii litowych. - W jaki sposób realizowana jest łączność Wi-Fi oraz Bluetooth?
Łączność bezprzewodowa 2,4 GHz / 5 GHz Wi-Fi 6 i Bluetooth 5 (LE) jest zapewniana przez zintegrowany na płytce moduł ESP32-C5-MINI-1U wraz z dołączoną w zestawie anteną FPC.
