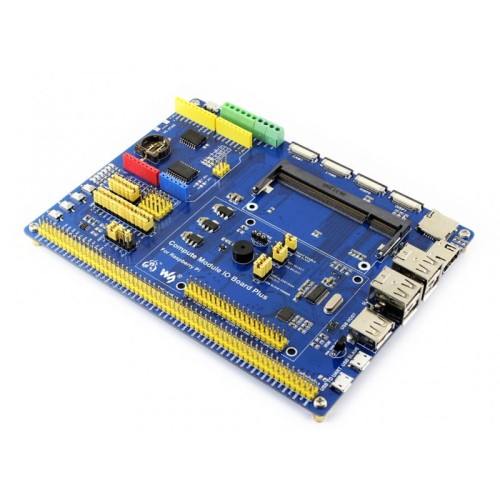

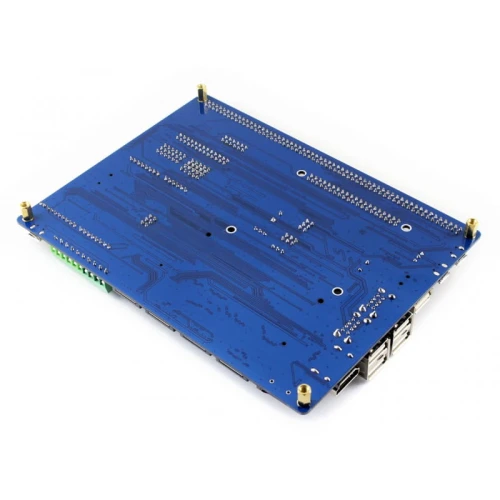

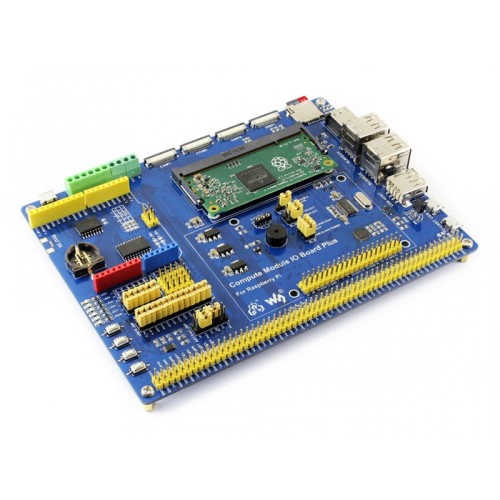

Płytka prototypowa dla Raspberry Pi CM3 CM3L

  • nowość
Dostępność:: 1
Wysyłka:: 24 - 48 godzin
Cena:: 195,00 zł 195.00
Cena netto: 158,54 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: Compute Module IO Board Plus

Opis

Platforma rozwojowa przeznaczona dla modułów Raspberry Pi Compute Module 3 oraz Raspberry Pi Compute Module 3 Lite.

Funkcje:

  • Zgodna z Compute Module IO Board V3
  • Złącze Raspberry Pi GPIO, umożliwiające podłączenie większości modułów HAT
  • Złącze umożliwiające podłączenie większości shieldów Arduino
  • Interfejs 1-WIRE
  • 4x przyciski, 4x LEDy, 1x Buzzer
  • Płyta posiada HUB USB, umożliwiający podłączenie większej ilości urządzeń USB
  • Wbudowany odbiornik podczerwieni IR
  • Wbudowany konwerter USB na UART, przeznaczony do debugowania
  • Interfejs czujników
  • Przetwornik 10-bit ADC, 38KSPS, 11-kanałowy (6-kanałów dla Arduino, 5-kanałó dla czujników)
  • Przetwornik 16-bit DAC, 2-kanały
  • Zegar RTC,

 Opis płyty:



  1. Compute Module interface: złącze dla Compute Module 3 lub Compute Module 3 Lite
  2. Compute Module GPIO header: wyprowadzone wszystkie piny modułu Compute Module
  3. Raspberry Pi GPIO header: złącze dla Raspberry Pi HATs
  4. CSI interface: złącze kamery dla kamer Raspberry Pi
  5. DSI interface: port dla wyświetlaczy Raspberry Pi LCD
  6. HDMI port
  7. USB ports: porty USB
  8. USB SLAVE interface: port USB umożliwiający programowanie obrazów systemu na kartach SDModule 3
  9. USB TO UART interface: port służący do debugowania
  10. Arduino header: złącza dla shieldów Arduino
  11. AD/DA input/output screw terminals: wyprowadzenia przetworników AD/DA
  12. 1-WIRE interface: port dla np. DS18B20
  13. Sensor interface
  14. Power port: wejście napięcia zasilania: 5V 2.5A
  15. FE1.1S: układ HUBa USB
  16. 12MHz kwart
  17. CP2102: konwerter USB na UART
  18. Micro SD card slot: złącze kart Micro SD, z których uruchamiamy system
  19. TLC1543: konwerter AD
  20. DAC8552: 16-bit DAC, 2-ch
  21. DS3231: układ zegara RTC, interfejs I2C
  22. RTC battery holder: gniazdo dla baterii CR1220, służącej do podtrzymywania zegara RTC
  23. Regulatory napiecia: 3.3V / 2.5V / 1.8V
  24. LFN0038K: odbiornik podczerwieni IR
  25. Buzzer
  26. Wskaźnik napięcia zasilania
  27. ACT indicator: wskaźnik stanu karty Micro SD
  28. Ledy użytkownika
  29. Przyciski użytkownika
  30. Wybór sposobu dostepu do karty Micro SD BOOT
    • EN: enable the PC to access SD card/eMMC through USB SLAVE
    • DIS: the Compute Module will boot from SD card/eMMC
  31. VGx power selection: konfiguracja poziomu pinów I/O
  32. USB HUB enable jumper: HUB enable and USB SLAVE power selection
  33. ADC/DAC configuration: konfiguracja zasilania oraz napięcia referencyjnego dla przetworników ADC/DAC
  34. Peripheral configuration: konfiguracja UART, przycisków, diod LED, interfejsu 1-WIRE, odbiornika IR, buzzera
  35. Arduino AD selection
    • connect 1 and 2: Arduino A0-A5 as digital control pin
    • connect 2 and 3: Arduino A0-A5 as AD input



 Wymiary płyty:



Dodatkowe informacje, schemat, przykłady oprogramowania:

www.waveshare.com/wiki/Compute_Module_IO_Board_Plus



Kupując otrzymujesz:

  • Płytka prototypowa dla Raspberry Pi CM3 CM3L

Zestaw nie zawiera modułu:  Raspberry Pi CM3 \ CM3L
