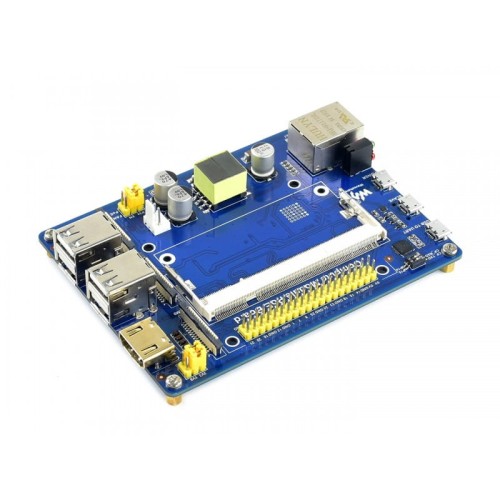

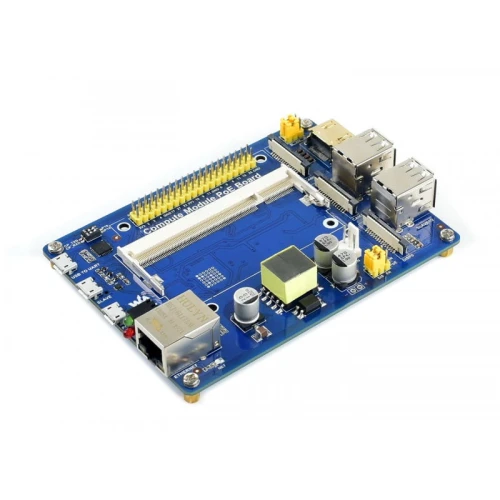

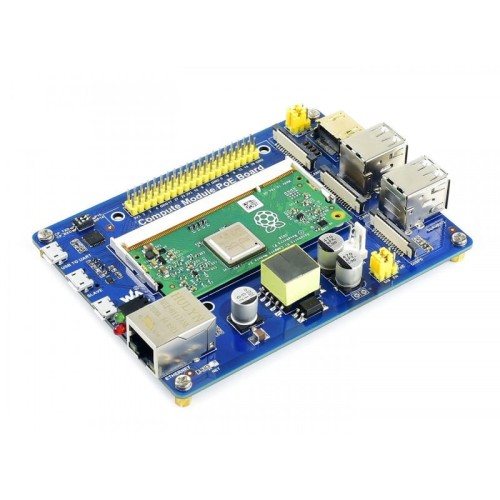

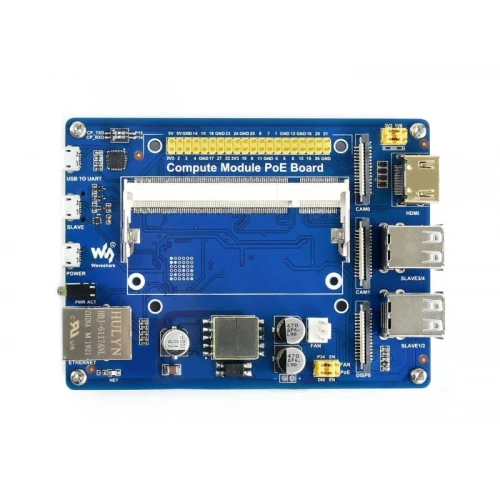

Płytka prototypowa z POE dla Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

Dostępność:: 1
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 147,00 zł 147.00
Cena netto: 119,51 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: Compute Module PoE Board

Opis

Moduł rozszerzeń dla Raspberry Pi CM3 / CM3L / CM3+ / CM3+L. Moduł posiada możliwość zasilania poprzez POE.

Moduł ten to platforma rozwojowa do której można podłączyć wersję Rasberry Pi bez peryferiów. Dzięki funkcji zasilania poprzez Ethernet PoE (Power over Ethernet) i wielu interfejsom peryferyjnym jest świetnym rozwiązaniem do rozszerzenia  możliwości Raspberry Pi.



Właściwości:

  • Złącze w standardzie Raspberry Pi, dla połączenia innych modułów współpracujących z Raspberry Pi.
  • Złącze Ethernet 10/100M z auto-negocjacją i funkcją PoE.
  • 4x USB port, pozwala podłączyć wiele urządzeń USB.
  • Złącza kamery 2x CSI.
  • Złącze HDMI / DSI dla podłączenia monitora.
  • Konwerter USB na UART dla funkcji debagowania.
  • Złącze wentylatora, automatycznie uruchamiane przy starcie zasilania i kontrolowane poprzez piny IO.
  • Izolowana przetwornica zasilająca SMPS.



 Specyfikacja:

  • Zasilanie: port micro USB  lub port PoE Ethernet.
  • Napięcie wejściowe PoE: 37V ~ 57V DC in
  • Wyjście PoE: 5V 2.5A DC out
  • Standard sieci: 802.3af PoE standard
  • Wymiary: 114mm × 84.4mm
  • Otwory montażowe: 3.2mm

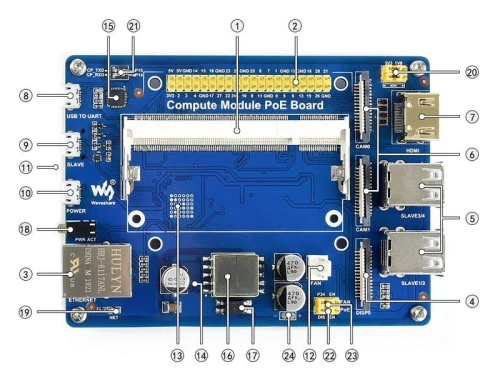

Zawartość:

 elty.pl PoE Raspberry Pi



  1. Złącze dla Raspberry Pi  Compute Module (CM3 / CM3L / CM3+ / CM3+L).
  2. Złącze w standardzie Raspberry Pi GPIO: dla połączenia innych modułów współpracujących z Raspberry Pi.
  3. Złącze Ethernet z funkcją PoE: 10/100M auto-negotiation, umożliwia podłączenie router lub switch.
  4. Złącze DSI: dla podłączenia wyświetlacza LCD Raspberry Pi.
  5. Złącza USB: 4x USB, dla podłączenia urządzeń USB.
  6. Złącza CSI: 2x CSI dla podłączenia kamer Raspberry Pi.
  7. Złącze HDMI.
  8. Złącze USB na UART: dla szeregowego debagowania.
  9. Złącze USB SLAVE: umożliwia wgranie systemu do Compute Module 3/3+
  10. Złącze zasilania: 5V 2.5A

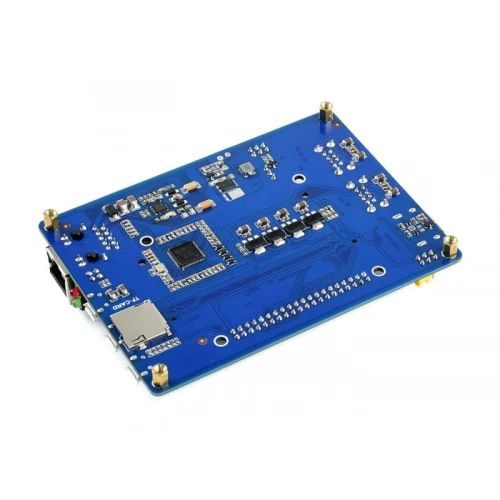

  11. Złącze karty TF (dolna strona): umożliwia włożenie karty SD z systemem.
  12. Złącze wentylatora.
  13. LAN9514 (dolna strona): hub USB i kontroler 10/100M Ethernet.
  14. Si3404 PoE kontroler mocy(dolna strona).
  15. Konwerter CP2102 USB na UART.
  16. Transformator EP13 PoE.
  17. Transoptor.
  18. Wskaźniki LED:
    Czerwony: Zasilanie Raspberry Pi
    Zielony: Status pracy Raspberry Pi
  19. Status sieci NET
  20. Zworki konfiguracji napięcia VGx: kontrola poziomu I/O
  21. Konfiguracja wyjścia UART:
    Lewy: podłączenie CP2102 do Raspberry Pi serial port
    Prawo: rozłączenie CP2102 z Raspberry Pi serial port
  22. Konfiguracja wentylatora:
    P34: kontrola programowa poprzez P34 pin
    EN: wentylator bezpośrednio do 5V
  23. Konfiguracja PoE:
    DIS: PoE zablokowany
    EN: PoE odblokowany
  24. Punkt pomiarowy napięcia PoE

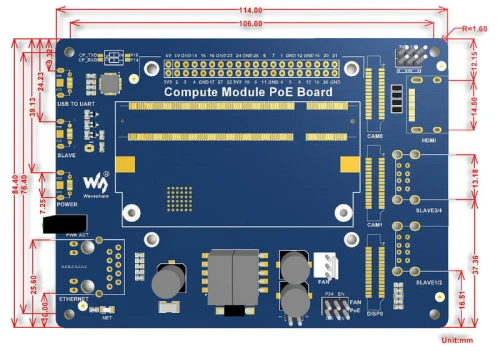

Wymiary:
