Płytka rozszerzeń dla Raspberry Pi CM4 Compute Module
towar niedostępny
Opis

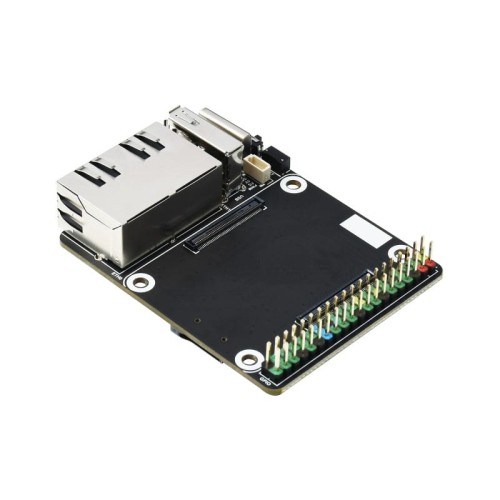

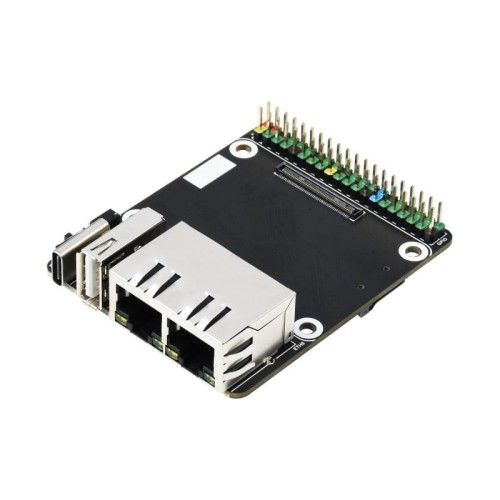

Płytka rozszerzeń dla Raspberry Pi CM4 Compute Module
Płytka rozszerzeń dla Raspberry Pi CM4 Compute Module stanowi płytę bazową przeznaczoną dla modułów Raspberry Pi CM4. Wyposażona została w złącze do podłączenia modułu CM4 oraz wyprowadzenia podstawowych interfejsów, w tym złącze dwa RJ45 Ethernet oraz złącze 40-Pin GPIO. Płytka jest dodatkowo wyposażona w gniazdo kart micro SD oraz złącze wentylatora SH1.0. Jest to idealne rozwiązanie do budowy własnych projektów oraz prototypowania!
CM4 Compute Module konieczne do prawidłowego działania modułu nie stanowi zestawu i należy ją dokupić osobno.
Specyfikacja:
- Gniazdo CM4
- Podwójne złącze Gigabit Ethernet RJ45
- USB Port: USB-A
- USB Port: USB-C
- Raspberry Pi 40PIN GPIO
- Gniazdo karty pamięci: Micro SD dla wariantów Compute Module 4 Lite (bez eMMC).
- Listwa wentylatora 4-żyłowy port SH1.0, umożliwia regulację i pomiar prędkości, 5V
- Zasilanie: 5 VDC USB-C
- Wymiary 55,0 × 68,0 mm
Połączenie z CM4:
CM4 Compute Module konieczne do prawidłowego działania modułu nie stanowi zestawu i należy ją dokupić osobno.

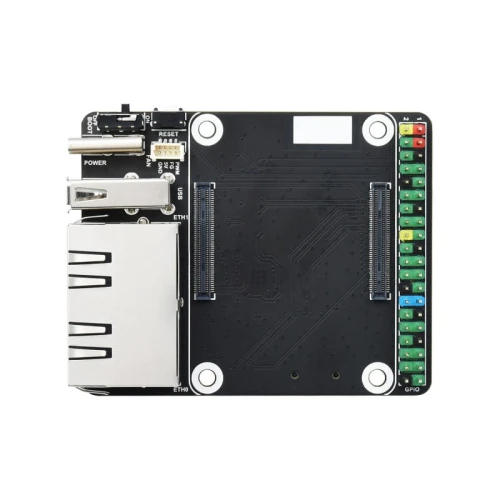

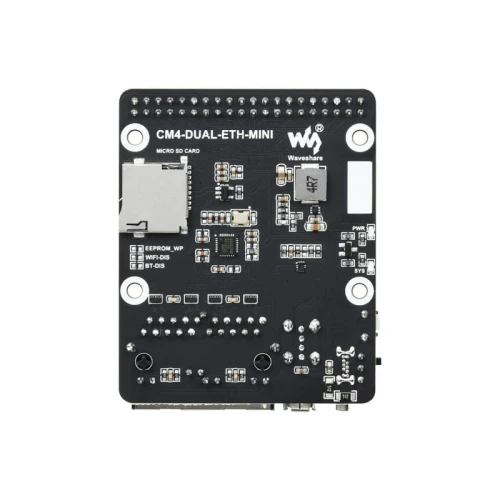

Budowa modułu:
- 40-pinowe złącze GPIO
- Gniazdo CM4
- Port RJ45 Dual Gigabit Ethernet
- Dwa porty Gigabit Ethernet RJ45, kompatybilne z 10/100/1000M
- ETHERNET 0: oryginalny port sieciowy CM4
- ETHERNET 1: Rozszerzony port sieciowy PCIe
- Port USB 2.0 typu A
- Gniazdo wentylatora
- Przycisk reset
- Przycisk boot
- ON: CM4 zostanie uruchomiony z interfejsu USB-C
- OFF: CM4 zostanie uruchomiony z karty eMMC lub Micro SD
- Port typu C
- Zasilacz 5V/2,5A lub używany do programowania eMMC
- Gniazdo karty micro SD
- do podłączenia karty Micro SD z wypalonym obrazem (TYLKO wariant Lite)
- RTL8111H
- Gigabitowy układ sieciowy
- Wskaźnik
- PWR: wskazujący stan zasilania Raspberry Pi
- SYS: wskazujący stan pracy Raspberry Pi
- Przełącznik systemu
Opis wyprowadzeń:
- 40PIN GPIO
- Gniazdo CM4
- Złącze wentylatora
- Przycisk reset
- Przycisk BOOT
- USB-C
- USB-A
- ETH1
- ETH0
- Gniazdo karty MicroSD
Wymiary:
Zestaw zawiera:
- Płytka rozszerzeń dla Raspberry Pi CM4 Compute Module x1
Wiki: CM4-DUAL-ETH-MINI
