Płytka rozwojowa ESP32-P4-ETH dwurdzeniowa RISC-V 32MB PSRAM Ethernet MIPI-CSI DSI Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

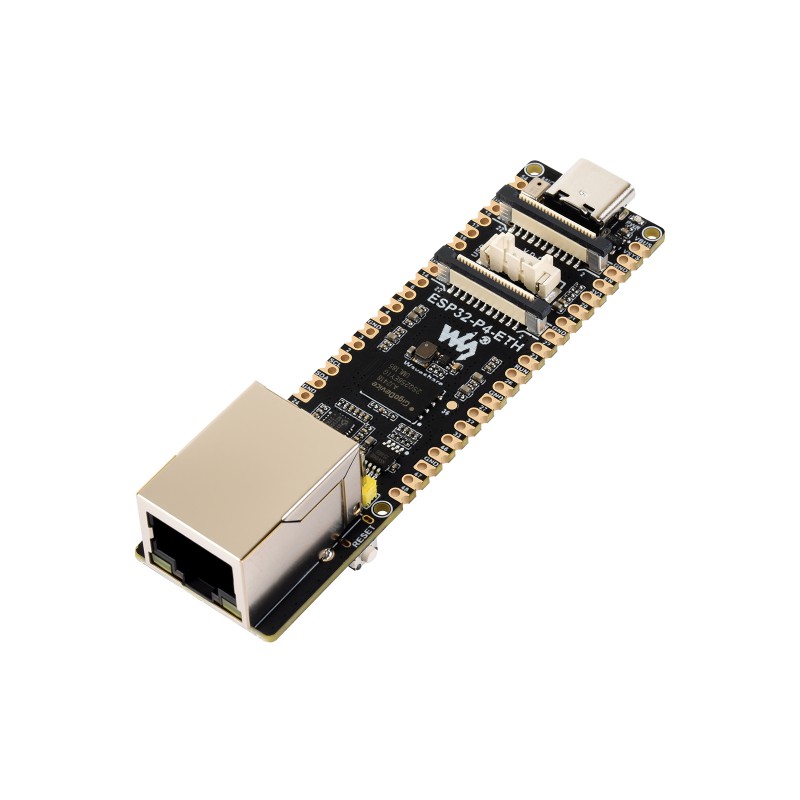

Płytka rozwojowa ESP32-P4-ETH
ESP32-P4-ETH to zaawansowana, multimedialna płytka rozwojowa oparta na układzie ESP32-P4 z dwurdzeniowym procesorem RISC-V. Moduł oferuje bogate interfejsy HMI, w tym MIPI-CSI, MIPI-DSI, USB 2.0 OTG oraz port Ethernet, stanowiąc doskonałą platformę do projektów związanych z szyfrowaniem, przetwarzaniem brzegowym oraz nowoczesnymi urządzeniami IoT.
Najważniejsze cechy:
- Wydajny układ MCU z dwurdzeniowym i jednordzeniowym procesorem RISC-V 32-bit.
- Zintegrowane 32 MB pamięci PSRAM w układzie oraz dodatkowe 32 MB pamięci Nor Flash na płycie.
- Zaawansowane sprzętowe przetwarzanie obrazu: obsługa kodeków JPEG, PPA, ISP oraz sprzętowy koder wideo H.264.
- Bogate peryferia komunikacyjne: złącze MIPI-CSI, MIPI-DSI, USB 2.0 OTG, port Ethernet 100M RJ45, czytnik kart TF (SDIO 3.0), wbudowany mikrofon oraz gniazdo głośnikowe.
- Wyprowadzone złącza GPIO (2x20-pin), zapewniające do 27 wolnych, programowalnych pinów wejścia/wyjścia (zgodność m.in. z wybranymi nakładkami Raspberry Pi Pico).
- Rozbudowane funkcje bezpieczeństwa: Secure Boot, Flash Encryption, akceleratory kryptograficzne, generator TRNG oraz mechanizmy separacji uprawnień.

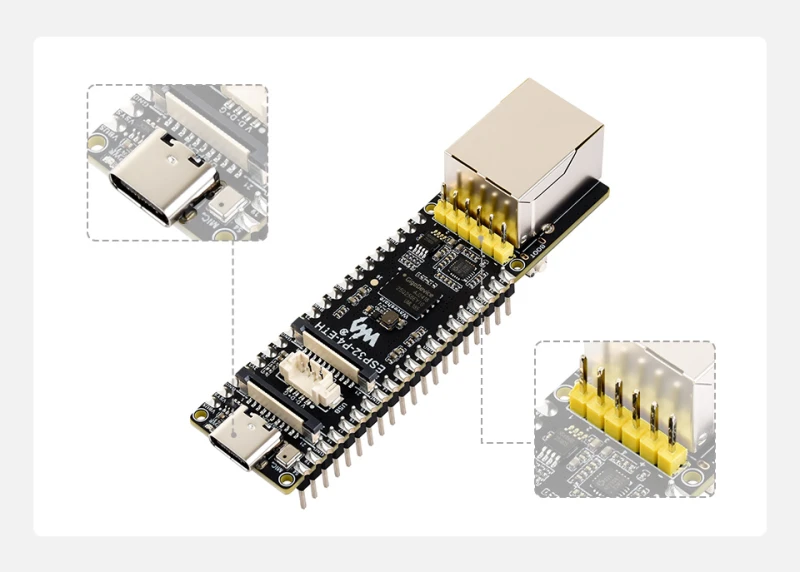

Dwie metody zasilania układu
Płytka została zaprojektowana z myślą o elastyczności. Standardowym sposobem zasilania oraz wgrywania oprogramowania jest port USB typu C. Dodatkowo płyta posiada dedykowane wyprowadzenia pod moduł zasilania przez kabel sieciowy (PoE).

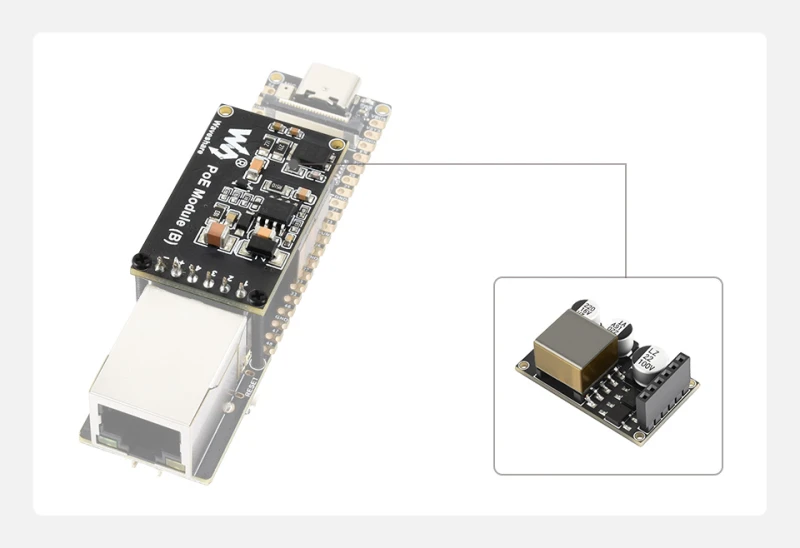

Ważne: Prezentowana wersja płytki nie zawiera wbudowanego modułu zasilania PoE. Obsługa zasilania z sieci Ethernet (Power over Ethernet) jest możliwa wyłącznie po zakupie opcjonalnej nakładki PoE.

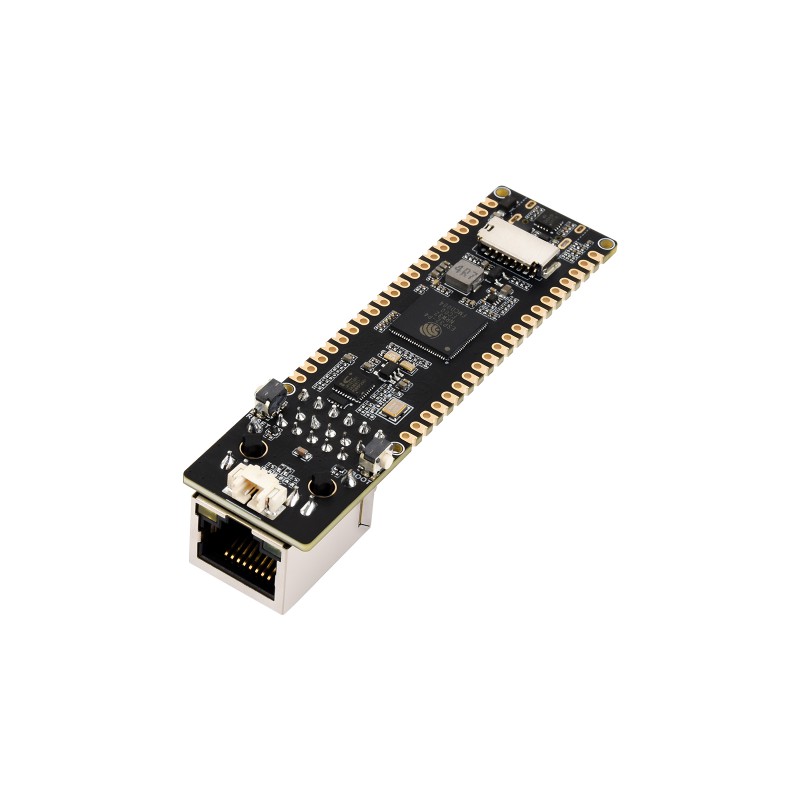

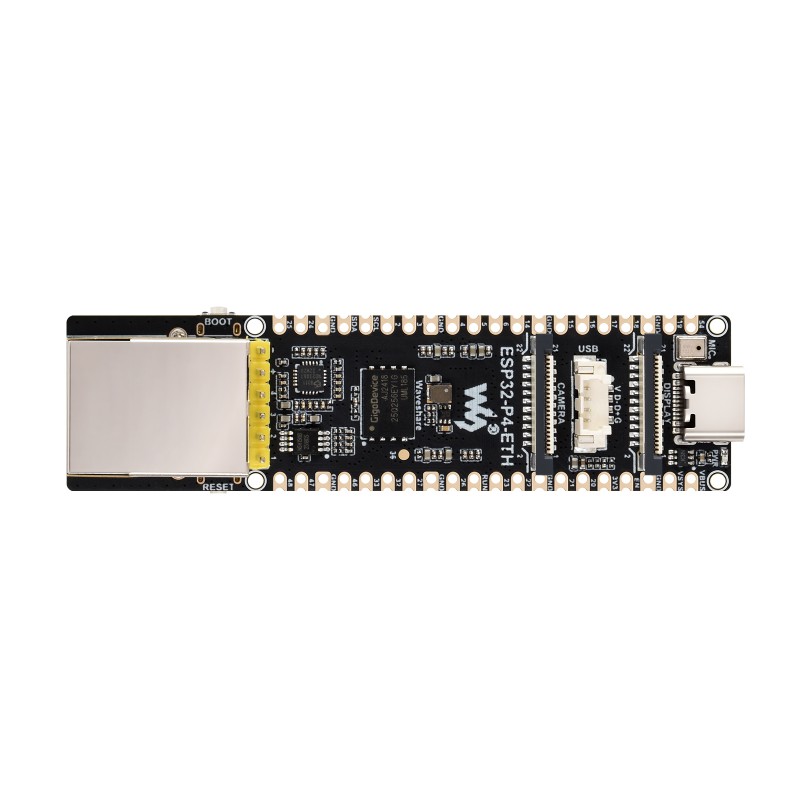

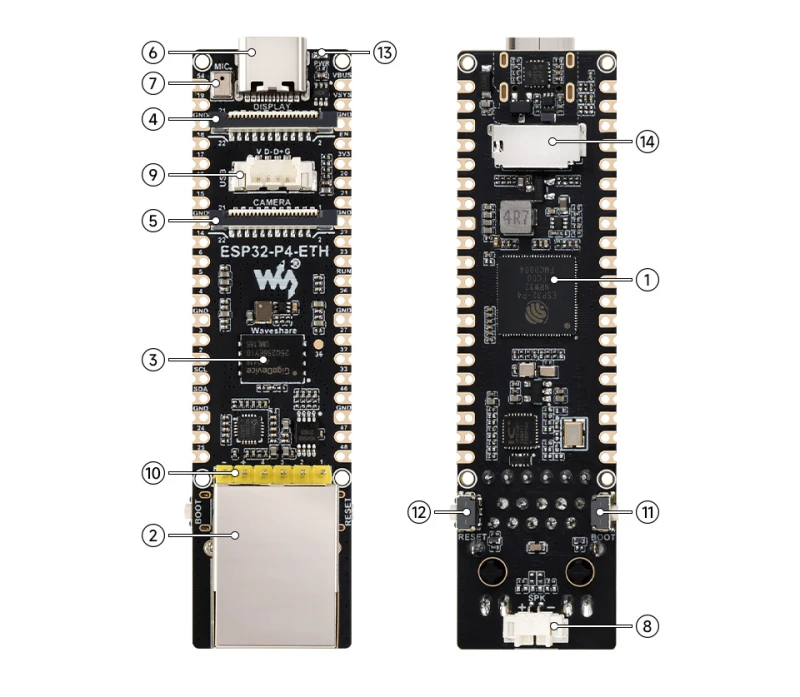

Rozmieszczenie elementów na płycie

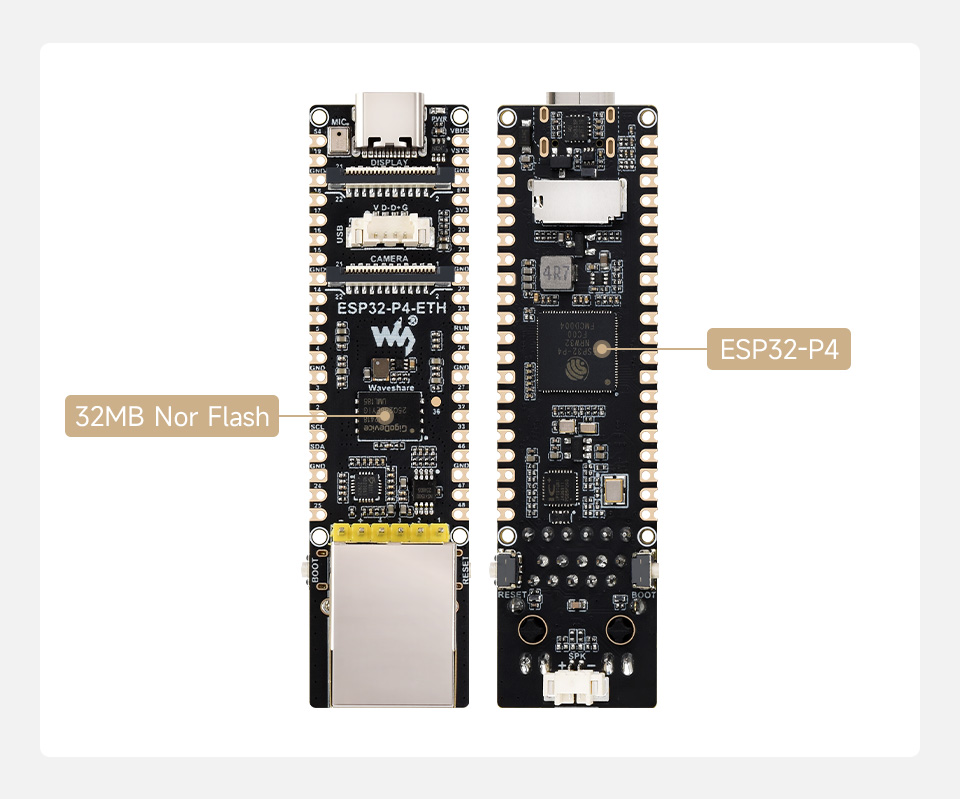

- Układ ESP32-P4NRW32 - chip ESP32-P4 wyposażony w 32 MB pamięci PSRAM.
- Port Ethernet 100M RJ45 - niezawodna komunikacja przewodowa.
- Pamięć Nor Flash - zintegrowane 32 MB.
- Interfejs wyświetlacza MIPI-DSI - 2-liniowy, do podłączenia kompatybilnych ekranów DSI.
- Interfejs kamery MIPI-CSI - 2-liniowy, przeznaczony m.in. dla kamer OV5647.
- Port USB typu C - do dostarczania zasilania i wgrywania kodu.
- Wbudowany mikrofon - ułatwiający bezpośrednie interakcje głosowe.
- Złącze głośnikowe - MX1.25 2P, dedykowane głośnikom 8Ω 2W.
- Złącze 4PIN USB - wyprowadzenie interfejsu USB OTG 2.0 High Speed.
- Piny dla modułu PoE - gniazda do wlutowania opcjonalnego modułu zasilającego.
- Przycisk BOOT - wciśnięcie i przytrzymanie podczas startu wprowadza układ w tryb programowania.
- Przycisk RST - służący do sprzętowego resetowania układu.
- Wskaźnik zasilania - sygnalizacyjna dioda LED.
- Gniazdo kart pamięci TF - złącze w standardzie protokołu SDIO 3.0.

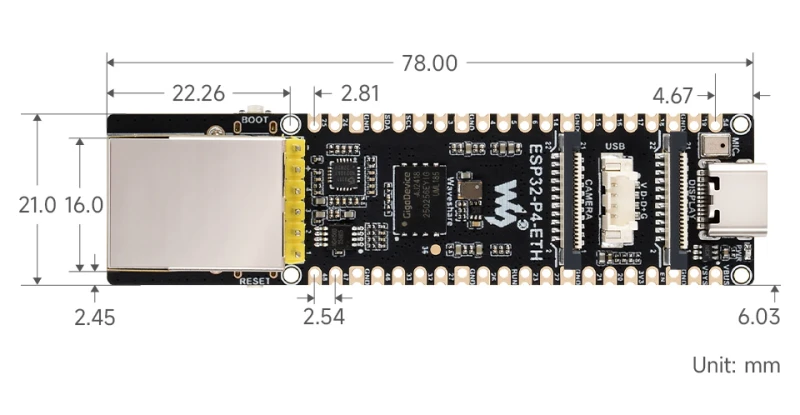

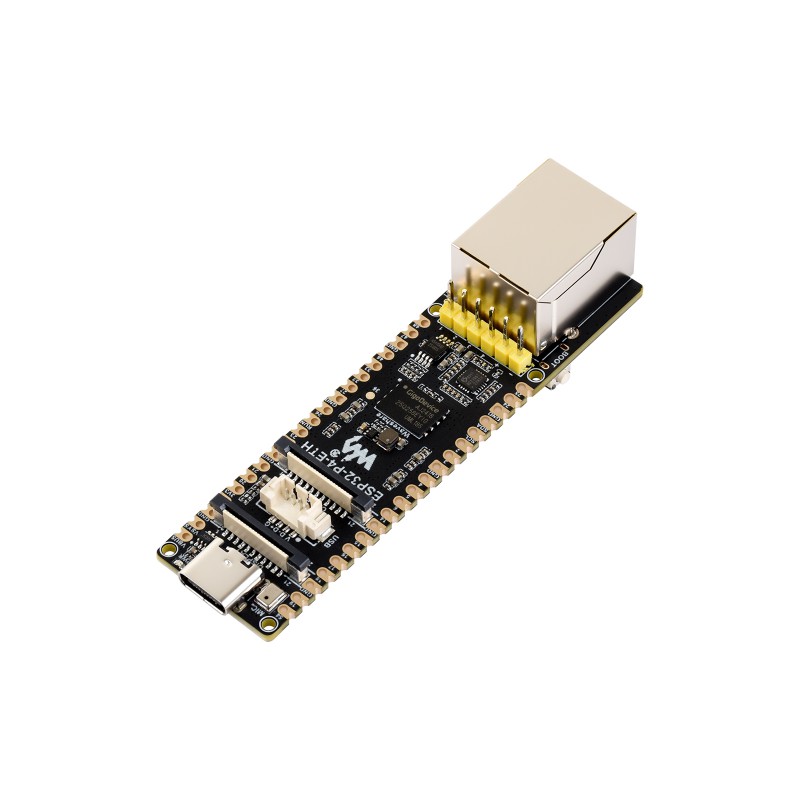

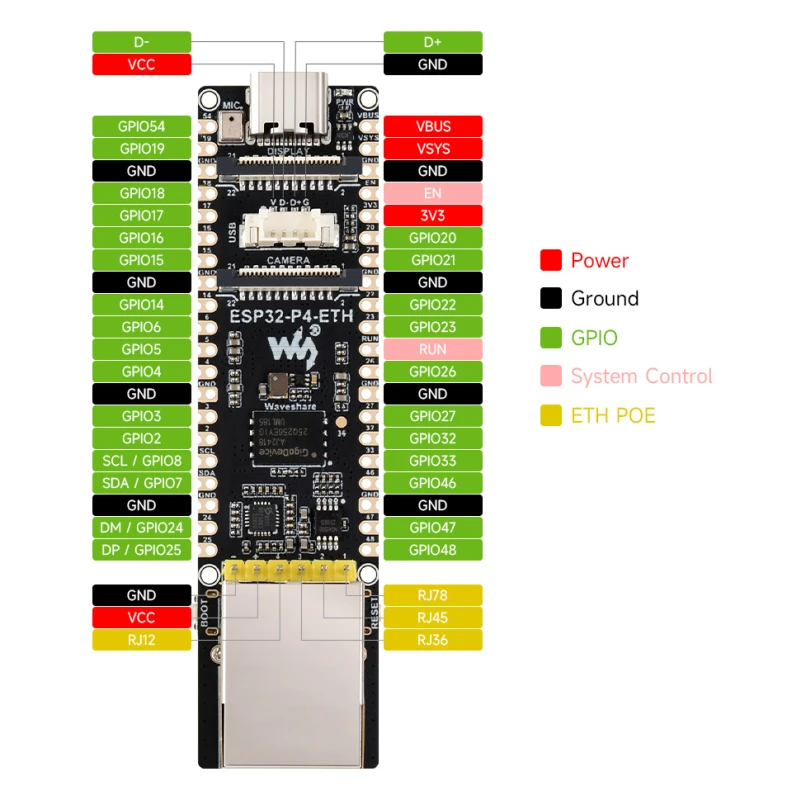

Wyprowadzenia pinów (Pinout) i wymiary

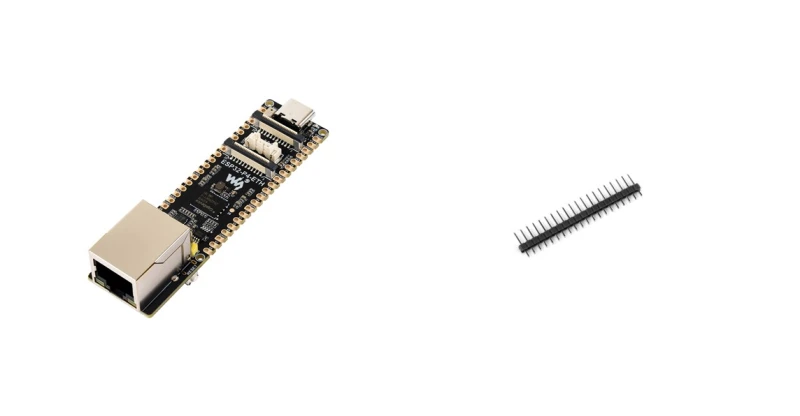

Zawartość zestawu
- Płytka rozwojowa ESP32-P4-ETH x1
- Złącze goldpin 20PIN x2
