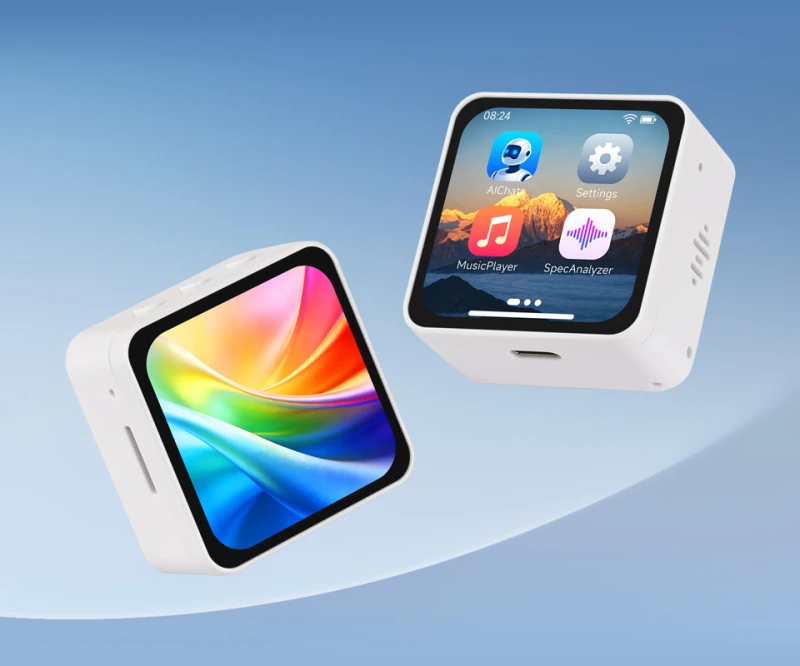

Płytka rozwojowa ESP32-S3 z wyświetlaczem AMOLED 2.16 cala
ESP32-S3-Touch-AMOLED-2.16 wszechstronna i wysoce zintegrowana płytka rozwojowa wyposażona w pojemnościowy ekran dotykowy AMOLED. Bazuje na wydajnym dwurdzeniowym procesorze ESP32-S3 z łącznością Wi-Fi oraz Bluetooth 5. Dzięki wbudowanemu układowi zarządzania energią, 6-osiowemu czujnikowi IMU, podwójnemu mikrofonowi i obsłudze zasilania akumulatorowego, moduł ten jest doskonałą platformą do szybkiego tworzenia interfejsów HMI oraz zaawansowanych urządzeń IoT.
Najważniejsze cechy
- Wydajny, dwurdzeniowy procesor ESP32-S3R8 Xtensa 32-bit LX7 o taktowaniu do 240 MHz.
- Zintegrowana łączność bezprzewodowa Wi-Fi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 (LE).
- Duża ilość pamięci: 512 KB SRAM, 384 KB ROM, 8 MB wbudowanego PSRAM oraz 16 MB zewnętrznej pamięci Flash.
- Pojemnościowy ekran dotykowy AMOLED 2,16 cala (rozdzielczość 480 x 480 px, 16,7 mln kolorów).
- Wbudowany 6-osiowy czujnik IMU QMI8658 (akcelerometr i żyroskop) do śledzenia ruchu i gestów.
- Podwójny układ mikrofonów z redukcją szumów i obwodem eliminacji echa, ułatwiający rozpoznawanie głosu.
- Układ zarządzania energią AXP2101 obsługujący ładowanie i rozładowywanie akumulatorów Li-Po 3,7V (złącze MX1.25).
- Złącze USB-C zapewniające wygodne programowanie, zasilanie i odczyt logów.
Kompaktowy rozmiar, ogromne możliwości

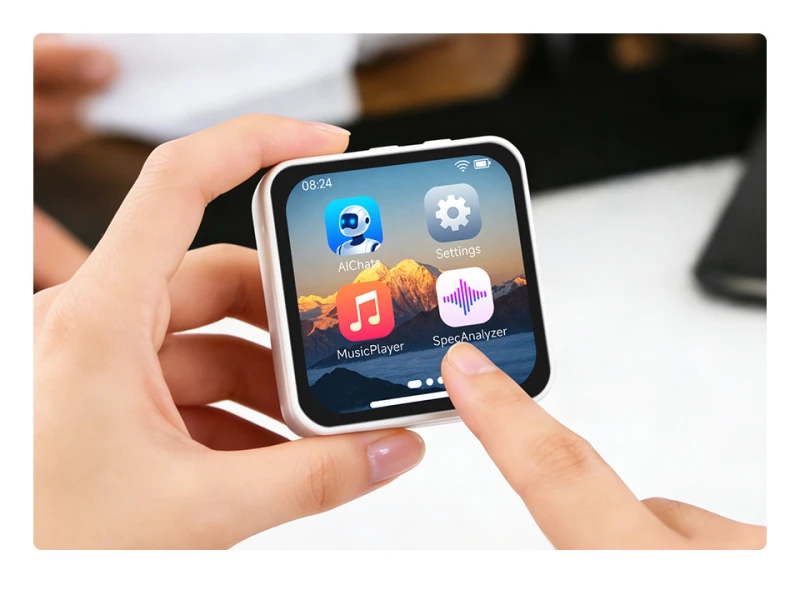

Płytka świetnie sprawdzi się przy projektowaniu inteligentnych urządzeń typu Smart Home, wymagających interakcji z użytkownikiem (HMI). Moduł oferuje możliwość podłączenia zewnętrznego akumulatora, dzięki czemu może pracować jako w pełni niezależne urządzenie mobilne.

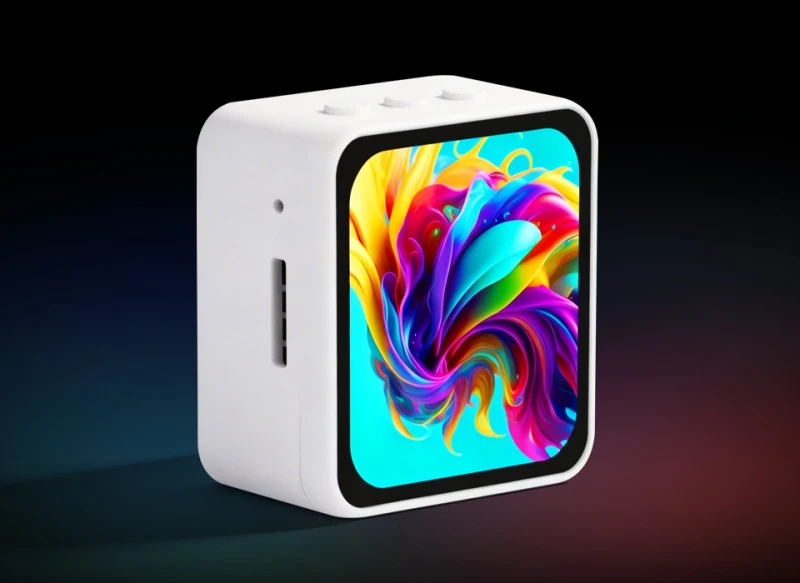

Wyświetlacz AMOLED nowej generacji
Zastosowana technologia AMOLED zapewnia znaczącą przewagę nad standardowymi ekranami LCD. Panel cechuje się precyzyjną kontrolą podświetlenia, co owocuje doskonałym odwzorowaniem detali, bardzo wysokim kontrastem i szerokimi kątami widzenia. Sterownik CO5300 i chip dotykowy CST9220 pracują w oparciu o magistrale QSPI i I2C, co oszczędza cenne piny IO mikrokontrolera.
Specyfikacja wyświetlacza
- Typ panelu: AMOLED
- Przekątna: 2,16 cala
- Rozdzielczość: 480 x 480 pikseli
- Głębia barw: 16,7 mln kolorów
- Jasność: 600 cd/m²
- Kontrast: 100 000:1
- Interfejs sterujący: QSPI (sterownik CO5300)
- Typ dotyku: Pojemnościowy (układ CST9220)

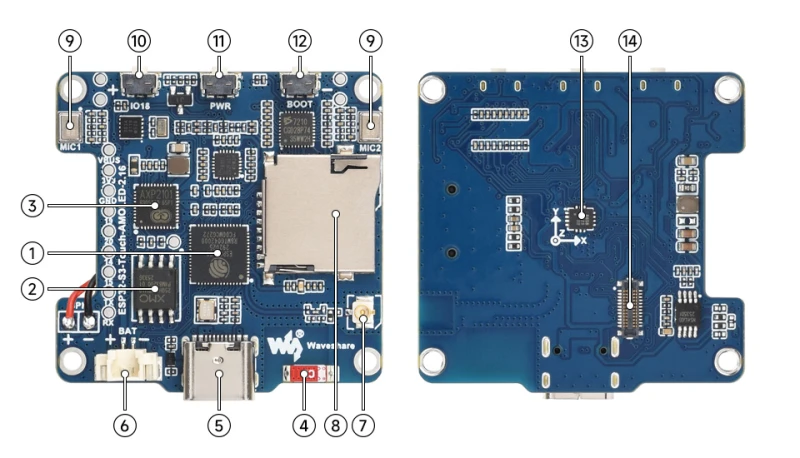

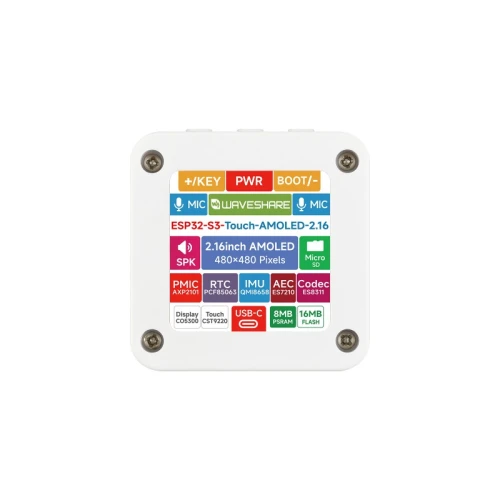

Rozmieszczenie elementów na płytce
- ESP32-S3R8: Układ SoC Wi-Fi / Bluetooth.
- Pamięć: 16 MB NOR Flash.
- AXP2101: Zaawansowany układ zarządzania energią.
- Antena: Wbudowana (Wi-Fi 2.4GHz i BLE 5).
- USB-C: Port do zasilania, programowania i logów.
- Złącze MX1.25: Do podłączenia akumulatora Li-Po 3,7V.
- Złącze IPEX 1: Zewnętrzna antena (wymaga modyfikacji sprzętowej).
- Gniazdo TF: Obsługa kart pamięci microSD.
- Dwa mikrofony: Z obwodem eliminacji echa.
- Przycisk GPIO 18: Programowalny przycisk użytkownika.
- Przycisk PWR: Sterowanie zasilaniem i własne funkcje.
- Przycisk BOOT: Wejście w tryb flashowania.
- QMI8658: 6-osiowy czujnik IMU.
- Złącze wyświetlacza: Podłączenie panelu 2,16 cala.

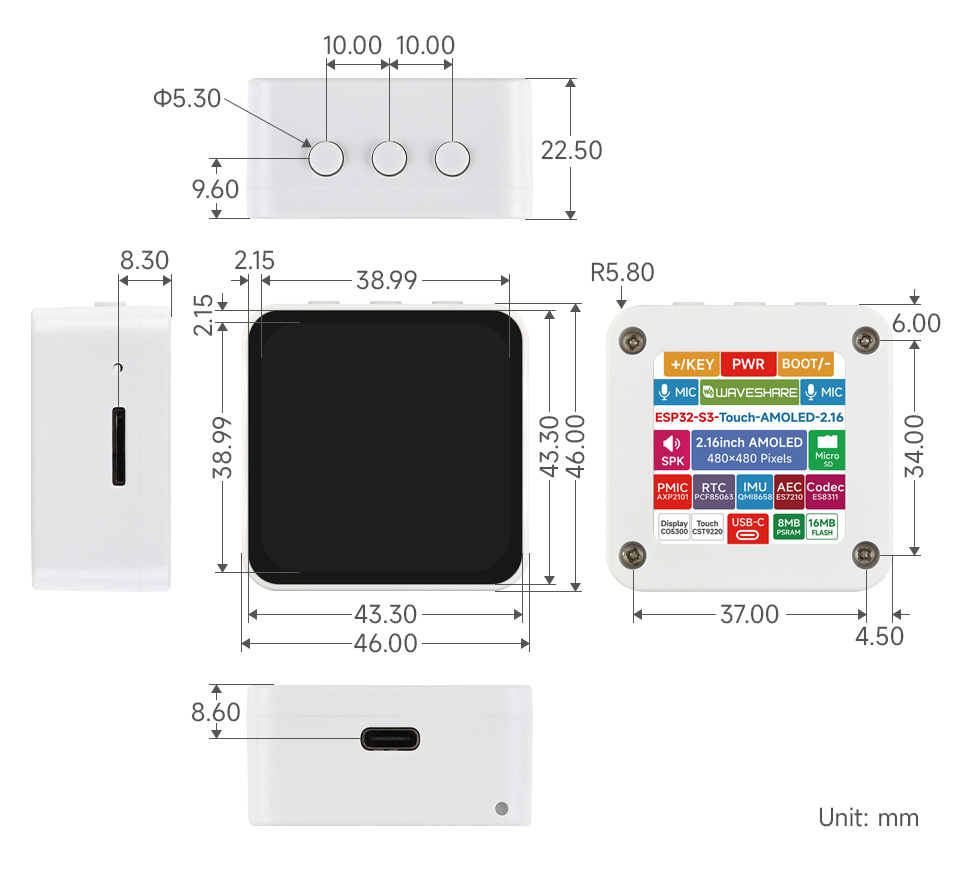

Wymiary modułu
Zawartość zestawu
- Płytka główna ESP32-S3-Touch-AMOLED-2.16 - 1 szt.
- Ochronna, izolacyjna podkładka z poliwęglanu (PC) - 1 szt.
