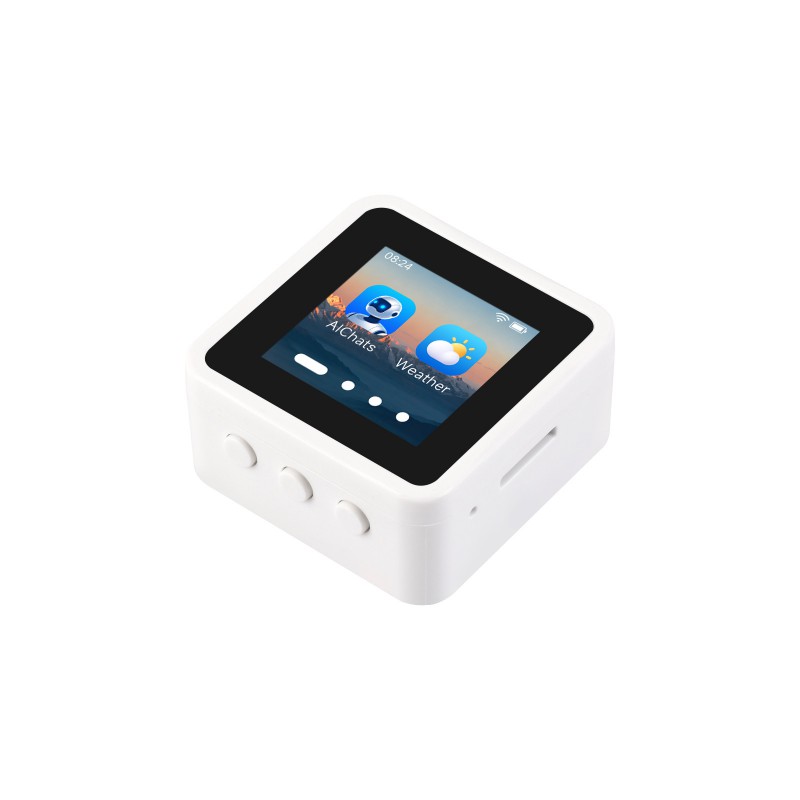

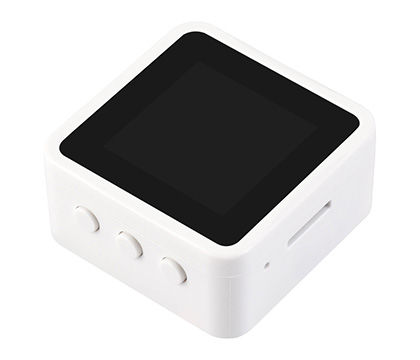

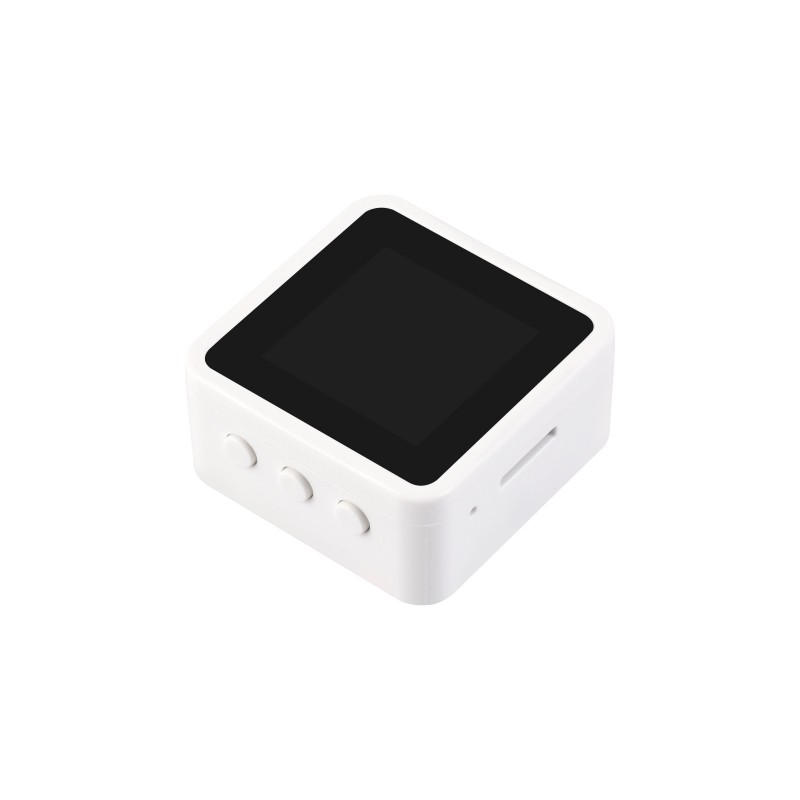

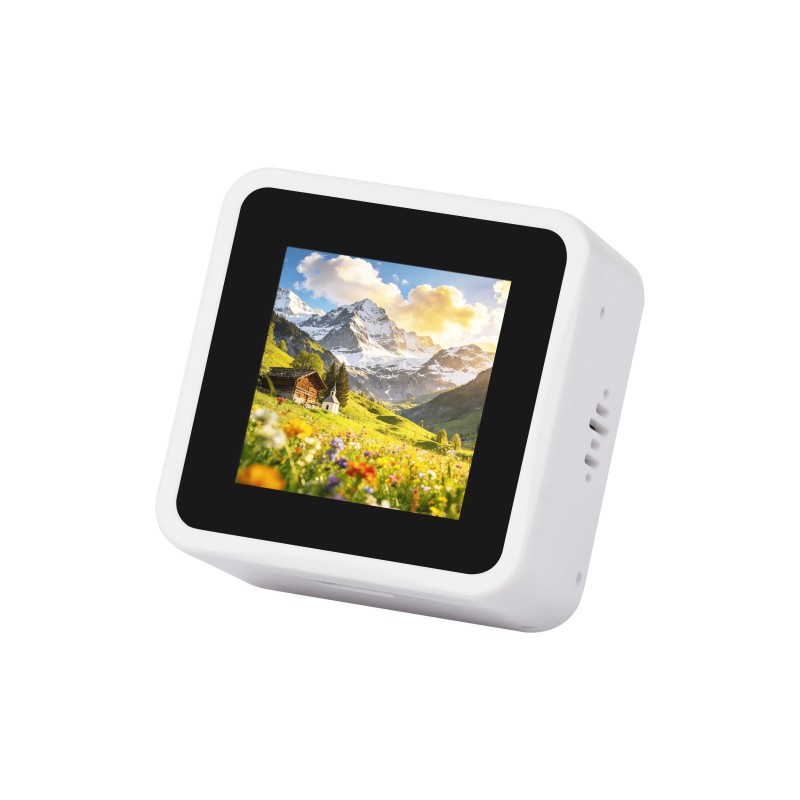

Płytka rozwojowa ESP32-S3 z dotykowym wyświetlaczem LCD 1,54"

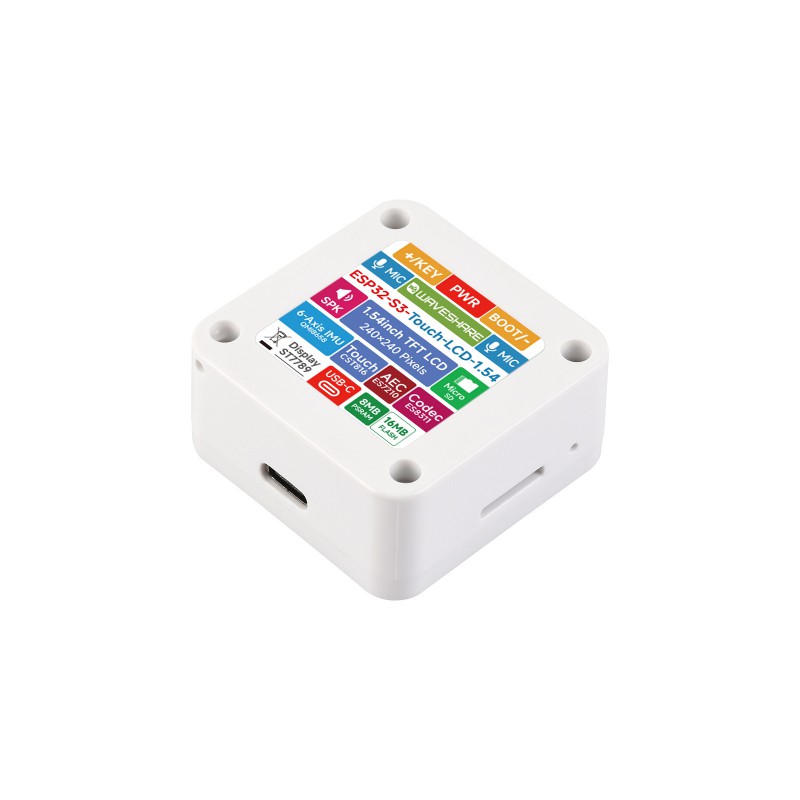

Płytka rozwojowa firmy Waveshare, bazująca na wydajnym dwurdzeniowym mikrokontrolerze ESP32-S3. Moduł został zamknięty w specjalnie zaprojektowanej obudowie i jest wyposażony w dotykowy ekran LCD IPS o przekątnej 1.54". Posiada zintegrowane mikrofony, czujnik ruchu IMU oraz obsługę łączności Wi-Fi i Bluetooth 5, co czyni go idealnym rozwiązaniem do projektów HMI, IoT, interakcji głosowych oraz aplikacji wykorzystujących sztuczną inteligencję.
Najważniejsze cechy:
- Wydajny dwurdzeniowy procesor ESP32-S3R8.
- Zintegrowana łączność Wi-Fi 2,4 GHz oraz Bluetooth 5 (LE) z wbudowaną anteną.
- Pojemnościowy, dotykowy wyświetlacz IPS LCD 1,54" o rozdzielczości 240 x 240 pikseli i palecie barw 262K.
- Pamięć: 512 KB SRAM, 384 KB ROM, 8 MB pamięci PSRAM oraz 16 MB zewnętrznej pamięci Flash.
- Wbudowane dwa mikrofony oraz układy audio (ES7210, ES8311, NS4150B) ze sprzętową redukcją echa.
- 6-osiowy czujnik ruchu IMU QMI8658 (3-osiowy akcelerometr i 3-osiowy żyroskop).
- Slot na karty pamięci TF do łatwego przechowywania multimediów i rejestracji danych.
- Złącze akumulatora Li-Po 3,7 V (MX1.25) ze zintegrowanym układem zarządzania ładowaniem.
- Interfejs USB Typu C dla wygody programowania i zasilania modułu.

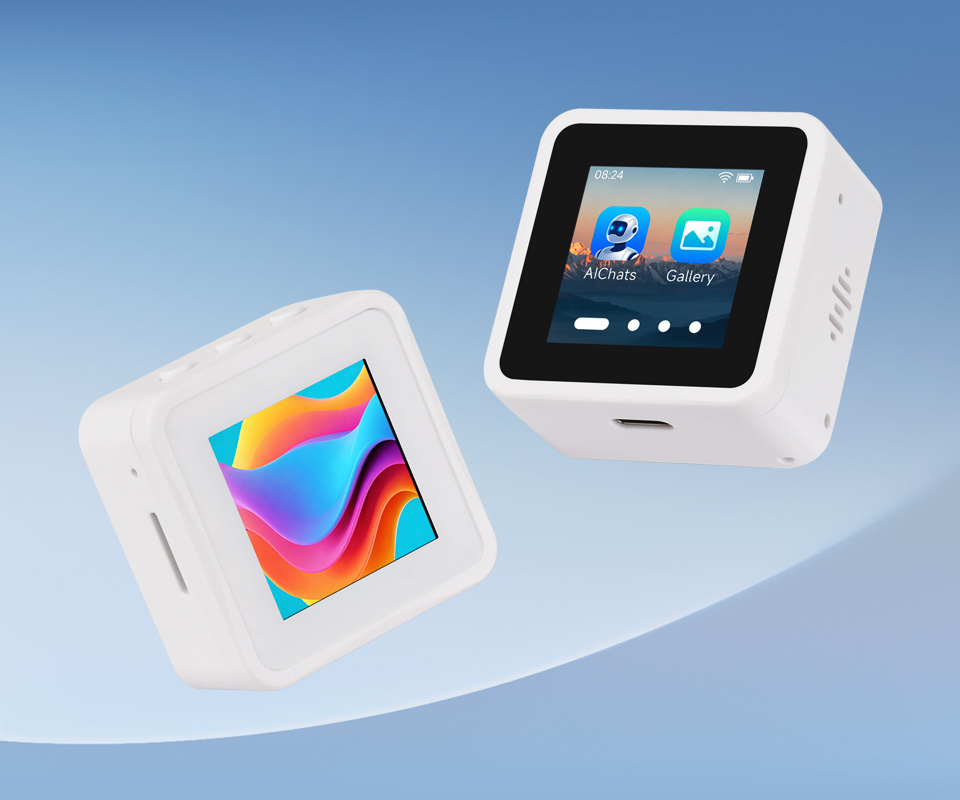

Mały rozmiar, nieograniczone możliwości

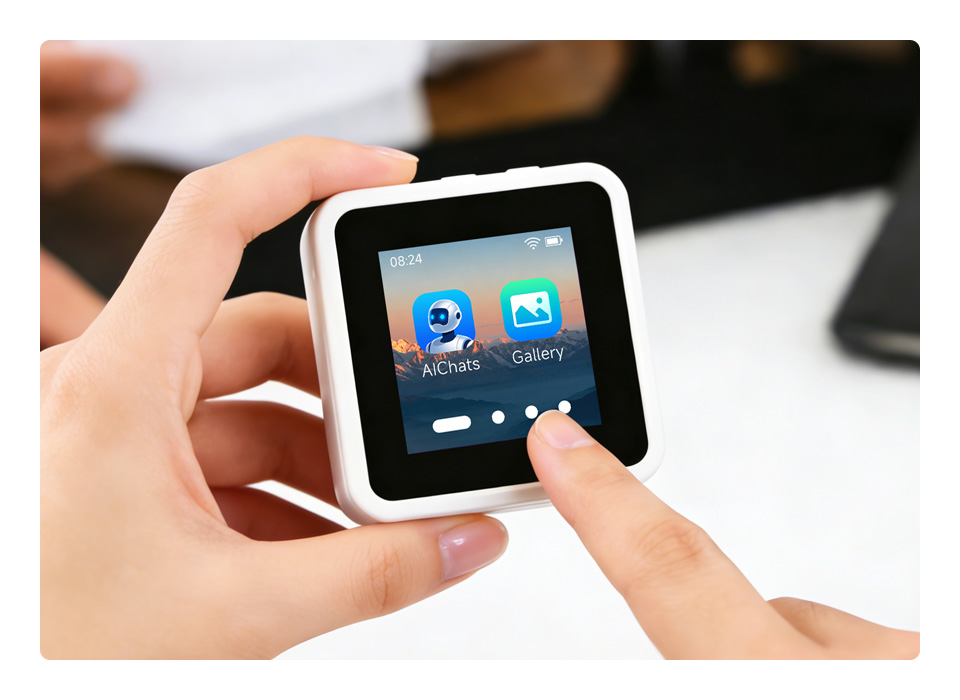

Urządzenie idealnie nadaje się do tworzenia inteligentnych sterowników oraz budowania nowoczesnych interfejsów człowiek-maszyna (HMI). Dzięki złączu akumulatora, płytka może pracować niezależnie, a domyślne oprogramowanie pozwala m.in. na uruchamianie konwersacji opartych na AI, odtwarzanie audio i wideo czy proste gry zręcznościowe.
Specyfikacja wyświetlacza
- Typ panelu: IPS
- Przekątna: 1,54 cala
- Rozdzielczość: 240 x 240 pikseli
- Kolory: 262 tysiące
- Interfejs komunikacyjny: 4-żyłowe SPI
- Kontroler wyświetlacza: ST7789
- Typ panelu dotykowego: Pojemnościowy (układ CST816)
- Aktywny obszar wyświetlania: 27,72 x 27,72 mm

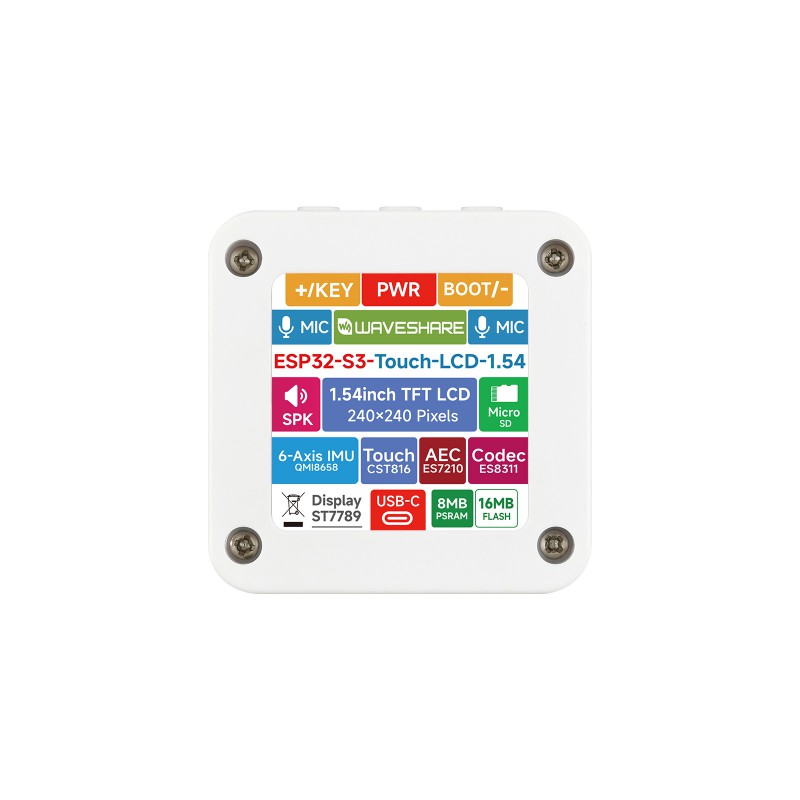

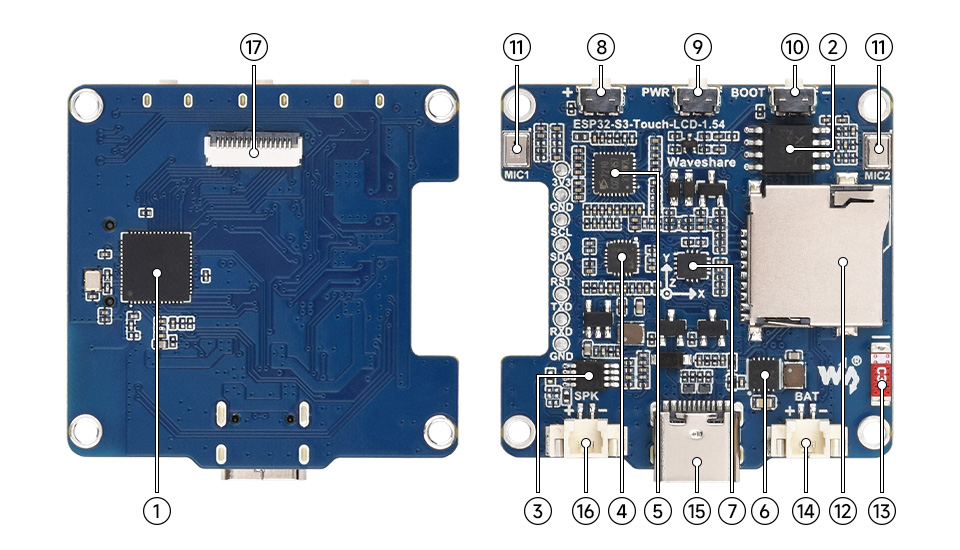

Rozmieszczenie elementów na płytce
- ESP32-S3R8: dwurdzeniowy procesor o częstotliwości pracy do 240 MHz.
- 16MB NOR-Flash: wbudowana pamięć masowa i programowa.
- NS4150B: układ wzmacniacza mocy audio.
- ES8311: energooszczędny kodek audio.
- ES7210: wysokiej wydajności układ dekodera / ADC.
- Układ zarządzania zasilaniem: kontroluje proces bezpiecznego ładowania i rozładowania akumulatora.
- QMI8658: 6-osiowy czujnik IMU zawierający 3-osiowy żyroskop oraz 3-osiowy akcelerometr.
- Przycisk PLUS: konfigurowalny przycisk użytkownika.
- Przycisk PWR: przycisk zasilania.
- Przycisk BOOT: przycisk ułatwiający wejście w tryb programowania.
- Mikrofony: służące do rejestrowania dźwięku i rozpoznawania mowy.
- Slot na kartę TF (MicroSD): pozwala na dodatkowe rozszerzenie pamięci.
- Antena: zintegrowana antena na płytce PCB.
- Złącze akumulatora litowego (MX1.25): 2-pinowe złącze obsługujące ogniwa 3,7 V ze wsparciem ładowania i rozładowania.
- Port USB typu C: uniwersalny interfejs do programowania i zasilania układu.
- Złącze głośnika (MX1.25): dedykowane gniazdo do bezpośredniego podłączenia głośnika.
- Złącze panelu wyświetlacza.

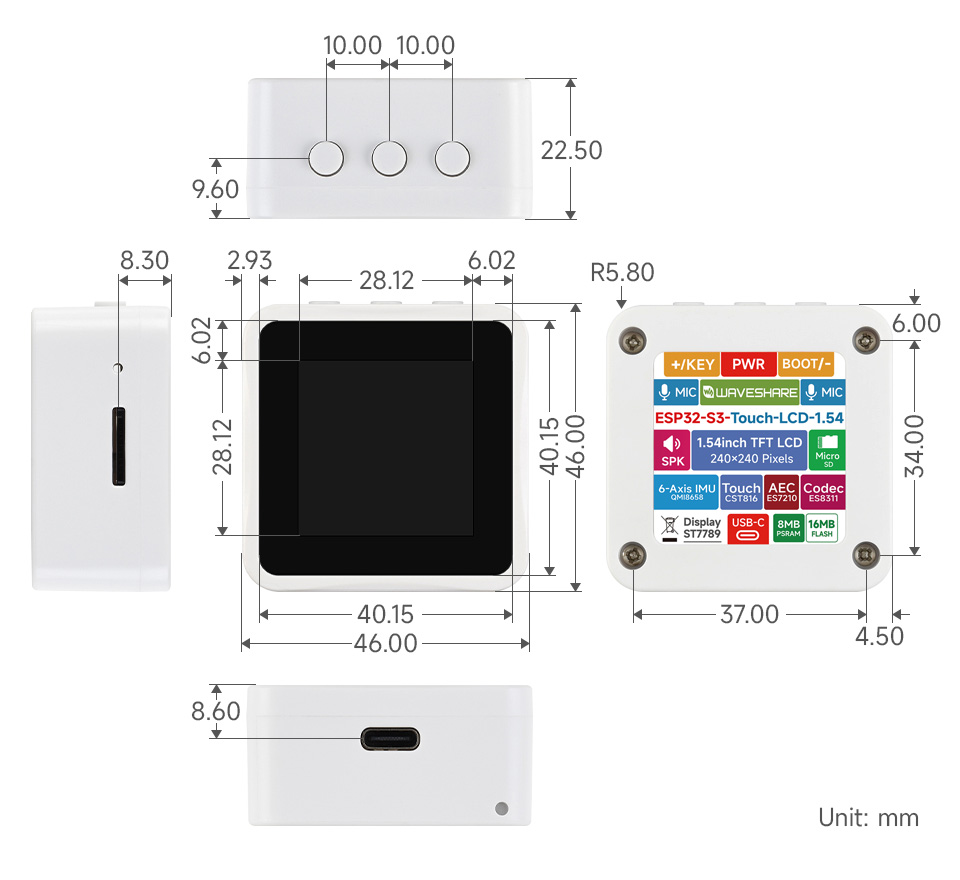

Wymiary płytki

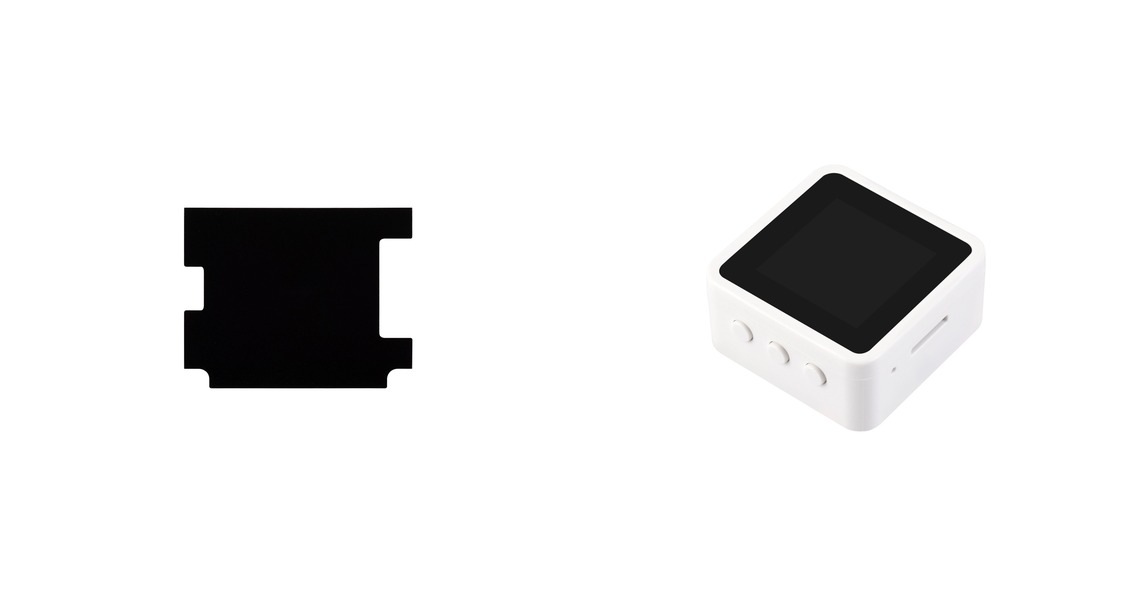

Zawartość zestawu
- Płytka główna ESP32-S3 z wyświetlaczem Touch-LCD 1.54" - 1 szt.
- Przekładka izolacyjna PC - 1 szt.
