Płytka Rozwojowa ESP32-C6 z 1.9" Wyświetlaczem LCD i Panelem dotykowym
Płytka rozwojowa ESP32-C6-LCD-1.9 z mikrokontrolerem ESP32-C6FH8. Wyposażona w 1.9-calowy wyświetlacz LCD (170×320 pikseli), panel dotykowy, obsługę Wi-Fi 6 i Bluetooth BLE 5, 8MB pamięci Flash, a także czujnik 6-osiowy QMI8658. Zgodność z pinoutem Pico zapewnia dużą kompatybilność i rozszerzalność, co czyni ją idealną do szybkiego prototypowania interfejsów HMI i innych zastosowań opartych na ESP32-C6.
Najważniejsze cechy:
- Procesor RISC-V single-core o częstotliwości do 160 MHz
- Obsługa Wi-Fi 6 (802.11 b/g/n) i Bluetooth 5 (LE) z wbudowaną anteną ceramiczną
- Zintegrowana pamięć: 512KB HP SRAM, 16KB LP SRAM, 320KB ROM oraz 8MB Flash
- Wbudowany 1.9-calowy wyświetlacz LCD IPS o rozdzielczości 170×320 pikseli i 262 tys. kolorów
- Układ sterujący wyświetlaczem ST7789V2, wsparcie dla sprzętowej rotacji o 90°
- Wbudowany 6-osiowy czujnik IMU QMI8658 (akcelerometr + żyroskop)
- Port USB Type-C do zasilania, programowania i debugowania
- Złącze ładowania/rozładowania baterii litowej 3.7V MX1.25
- Slot na kartę TF do rozszerzonej pamięci

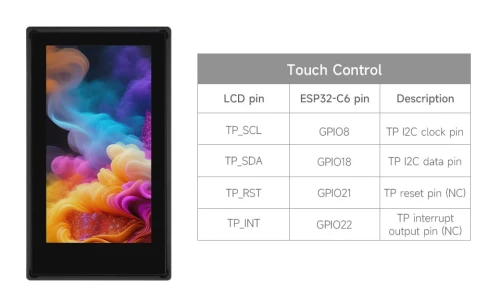

- Panel dotykowy z kontrolerem CST816

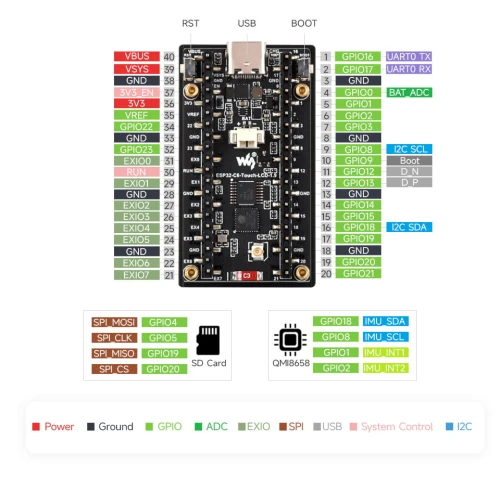

- Kompatybilność z pinoutem Pico Header – łatwa rozbudowa

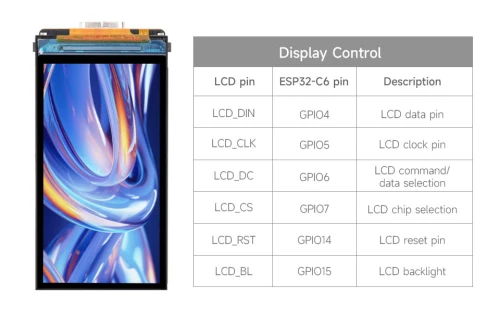

Parametry wyświetlacza LCD
| Typ Panelu | LCD | Rozmiar Wyświetlacza | 1.9 cala |
|---|---|---|---|
| Rozdzielczość | 170×320 | Liczba Kolorów | 262K |
| Jasność | 500 cd/㎡ | Kontrast | 900:1 |
| Interfejs Komunikacji | SPI | Sterownik Wyświetlacza | ST7789V2 |
| Dotyk | Obsługiwany | Układ Dotyku | CST816 |

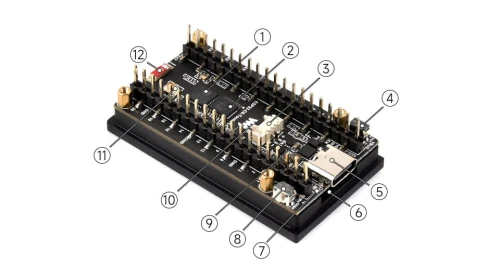

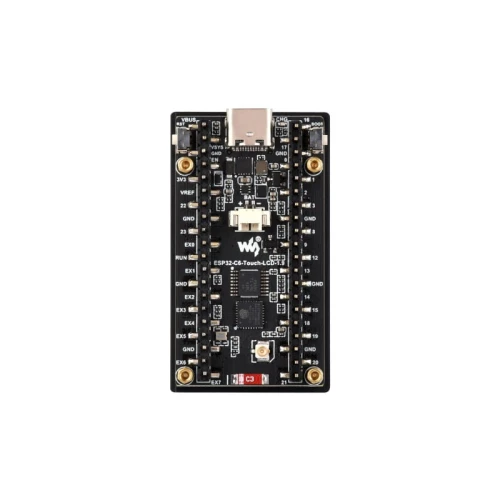

Opis elementów płytki
- ESP32-C6FH8
Zintegrowana pamięć 8MB Flash, częstotliwość do 160MHz - TCA9554
8-kanałowy ekspander GPIO, zwiększa elastyczność IO - Złącze baterii MX1.25
2-pinowe złącze, do baterii litowej 3.7V, obsługuje ładowanie - Przycisk RESET
- Port USB Type-C
Do zasilania i transmisji danych - Slot na kartę TF (na tylnej stronie)
Obsługuje karty TF do rozszerzonej pamięci - Wskaźnik ładowania
Wskaźnik ładowania baterii litowej, świeci podczas ładowania, gaśnie po pełnym naładowaniu
- Przycisk BOOT
Do pobierania programu lub wejścia w tryb bootowania - Dioda WS2812 RGB LED (tylko dla wersji bez dotyku)
Dla efektów kolorowego oświetlenia, na tylnej stronie PCB - Czujnik QMI8658 (na tylnej stronie)
6-osiowy IMU zawiera 3-osiowy żyroskop i 3-osiowy akcelerometr - Złącze IPEX1 (tylko dla wersji z dotykiem)
Przełączanie na zewnętrzną antenę poprzez przelutowanie rezystora na płytce - Wbudowana antena ceramiczna
Wbudowana antena dla oszczędności miejsca i stabilności sygnału

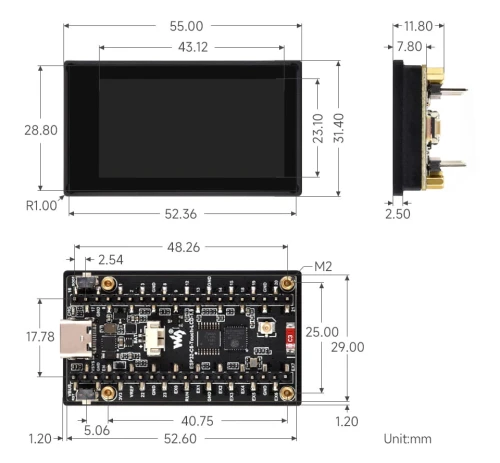

Wymiary
Zawartość zestawu
- ESP32-C6-Touch-LCD-1.9 ×1
Wiki: https://www.waveshare.com/wiki/ESP32-C6-LCD-1.9
