Płytka z ESP32-S3 Wyświetlaczem Dotykowym 3.5" 320x480 IPS WiFi RTC IMU Audio Mikrofon Złącze Kamery

Płytka rozwojowa ESP32-S3 z wyświetlaczem dotykowym 3.5 cala IPS

ESP32-S3-Touch-LCD-3.5 zintegrowana płytka MCU zaprojektowana przez Waveshare. Na pokładzie znajduje się 3,5-calowy pojemnościowy wyświetlacz dotykowy IPS, układ zarządzania energią, 6-osiowy czujnik (akcelerometr i żyroskop), układ RTC oraz kodek audio, co ułatwia szybki rozwój i integrację z docelowymi produktami.

Najważniejsze cechy:

• Dwurdzeniowy procesor ESP32-S3R8 Xtensa® 32-bit LX7, taktowanie do 240 MHz
• Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE), z wbudowaną anteną
• Wbudowane 512KB SRAM i 384KB ROM, z 8MB PSRAM na płycie i zewnętrzną pamięcią 16MB Flash
• Złącze USB Type-C zapewniające lepszą kompatybilność i łatwość użycia
• 3,5-calowy pojemnościowy wyświetlacz dotykowy IPS o rozdzielczości 320 × 480, 262 tys. kolorów
• Sterownik wyświetlacza ST7796 i układ dotykowy FT6336, wykorzystujące odpowiednio komunikację SPI i I2C
• 6-osiowy czujnik IMU QMI8658 (3-osiowy akcelerometr i 3-osiowy żyroskop) do wykrywania gestów
• RTC PCF85063, zasilany z głównej baterii litowej przez układ AXP2101, z rezerwowym złączem na baterię RTC
• Wbudowane programowalne przyciski PWR i BOOT
• Złącze MX1.25 do ładowania/rozładowywania baterii litowej 3.7V
• Wyprowadzone interfejsy I2C, UART, USB i liczne piny GPIO do podłączania peryferiów i debugowania
• Slot na kartę TF do rozszerzenia pamięci i szybkiego transferu danych
• Interfejs kamery, kompatybilny z popularnymi modelami jak OV2640 i OV5640
• Układ AXP2101 do efektywnego zarządzania energią, ładowania baterii i optymalizacji jej żywotności

Dotyk pojemnościowy

Idealne rozwiązanie do tworzenia inteligentnych urządzeń, umożliwiające intuicyjną interakcję człowiek-maszyna.

Panel wyświetlacza IPS

Doskonała jakość obrazu, 262 tysiące kolorów i szerokie kąty widzenia.

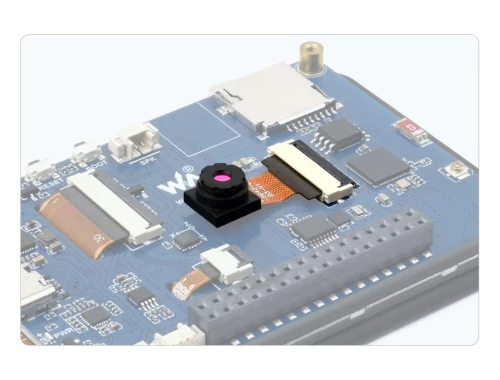

Obsługa kamer OV2640 / OV5640

Opcjonalnie dostępny moduł kamery OV5640 5MP, odpowiedni do przechwytywania obrazu, monitoringu wideo i innych zastosowań.
* Moduł kamery OV5640 5MP jest dołączony tylko w wersji ESP32-S3-Touch-LCD-3.5-C.

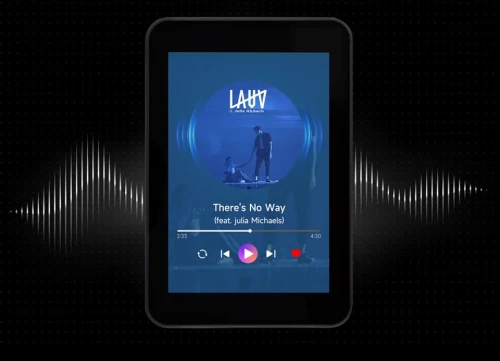

Wbudowany kodek audio i mikrofon

Obsługuje wysokiej jakości przetwarzanie audio, zapewniając czyste wejście i wyjście dźwięku. Idealne do aplikacji z rozpoznawaniem mowy.

<

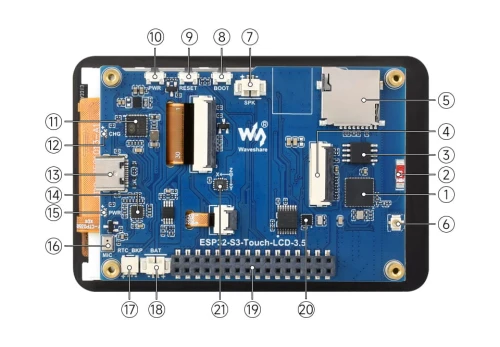

Opis Płytki

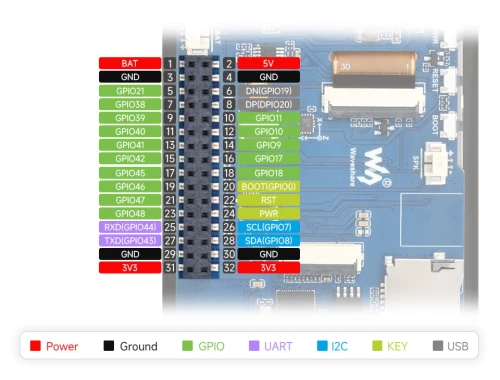

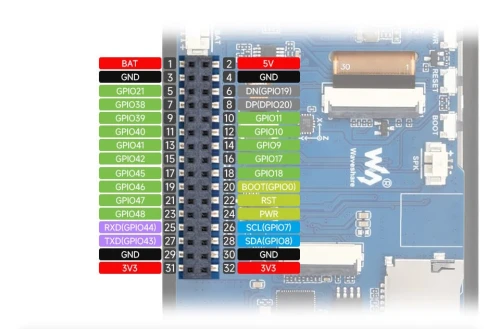

Rozkład Wyprowadzeń (Pinout)

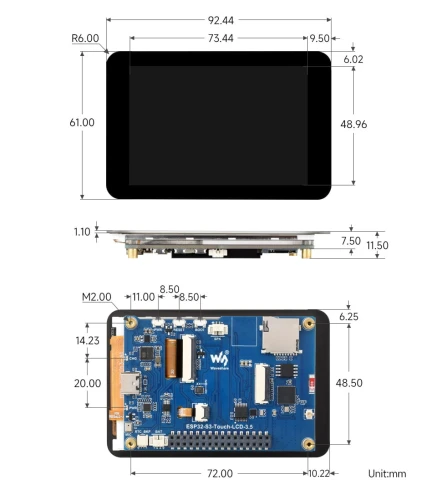

Wymiary

Zawartość zestawu

Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-3.5
