Przemysłowa karta rozszerzeń dla Raspberry Pi 4B/5 – 2x RS485, RS232, CAN, CAN FD, izolacja i montaż na szynie DIN

Przemysłowa karta rozszerzeń dla Raspberry Pi 4B/5 – 2x RS485, RS232, CAN, CAN FD, izolacja i montaż na szynie DIN

Przemysłowa karta rozszerzeń dla Raspberry Pi to moduł o szerokiej funkcjonalności, umożliwiający integrację modeli Raspberry Pi 4B oraz Raspberry Pi 5 z zaawansowanymi środowiskami przemysłowymi. Wyposażona w dwa interfejsy RS485, jeden RS232, jeden CAN FD oraz jeden CAN, karta oferuje pełną izolację elektryczną każdego z portów, co zapewnia bezpieczną i stabilną komunikację. Dzięki ochronie przed przepięciami i ładunkami elektrostatycznymi (ESD), moduł zapewnia dodatkowe bezpieczeństwo pracy nawet w wymagających warunkach przemysłowych. Dodatkowo, specjalna obudowa do montażu na szynie DIN umożliwia łatwą instalację, a wystarczająca ilość miejsca wewnątrz obudowy pozwala na wygodne łączenie z innymi modułami HAT lub rozszerzeniami na Raspberry Pi 5.

Moduł umożliwia zasilanie zewnętrzne w zakresie 7–36V, zapewniając stabilność pracy z zaawansowanymi funkcjami oraz pełną ochronę przed przepięciami. Karta posiada także rezerwę miejsca na adapter PCIe dla Raspberry Pi 5, umożliwiając przyszłe rozszerzenia o technologie takie jak NVME, ETH czy 4G/5G. Dzięki szerokiej gamie zasobów programistycznych i wsparciu dla języków Python i C, integracja tej karty z systemami automatyki przemysłowej oraz aplikacjami IoT jest szybka i bezproblemowa.





Specyfikacja:



• Zastosowanie: Raspberry Pi 4B, Raspberry Pi 5
• Interfejsy komunikacyjne: SPI + UART
• Izolowane interfejsy przemysłowe:
  • 1x CAN FD: MCP2518FD + MCP2562FD, prędkość 5 kbps – 8 Mbps
  • 1x CAN: MCP2515 + SN65HVD230, prędkość 5 kbps – 1 Mbps
  • 2x RS485: SC16IS752 + SP485, prędkość 300 bps – 921600 bps
  • 1x RS232: SP3232EEN
• Zasilanie:
  • Port Type-C Pi5 Connector Adapter (B)
  • Śrubowy terminal zewnętrzny: DC 7–36V
• Ochrona: TVS, diody ochronne, bezpiecznik samonaprawczy
• Izolacja: Izolacja zasilania i sygnału, odporność na przepięcia i zakłócenia
• Rozszerzenia: PCIe dla Raspberry Pi 5, kompatybilność z innymi HAT-ami (przez złącze 40PIN GPIO)
• Wymiary: 154,6 × 83,7 × 59 mm
• Obudowa: Ekologiczna plastikowa, montaż na ścianie lub szynie DIN



Właściwości produktu:



• Rozszerzenie przemysłowe do Raspberry Pi z pełną izolacją elektryczną portów RS485, RS232, CAN i CAN FD
• Ochrona przed przepięciami i ładunkami elektrostatycznymi (ESD)
• Obsługa szerokiego zakresu zasilania 7–36V z możliwością zasilania Raspberry Pi
• Wsparcie dla rozbudowy o NVME, ETH, 4G/5G przez interfejs PCIe dla Raspberry Pi 5
• Możliwość montażu na szynie DIN lub ścianie, wygodna do zastosowań przemysłowych
• Obszerne zasoby programistyczne, w tym przykłady dla języków Python i C

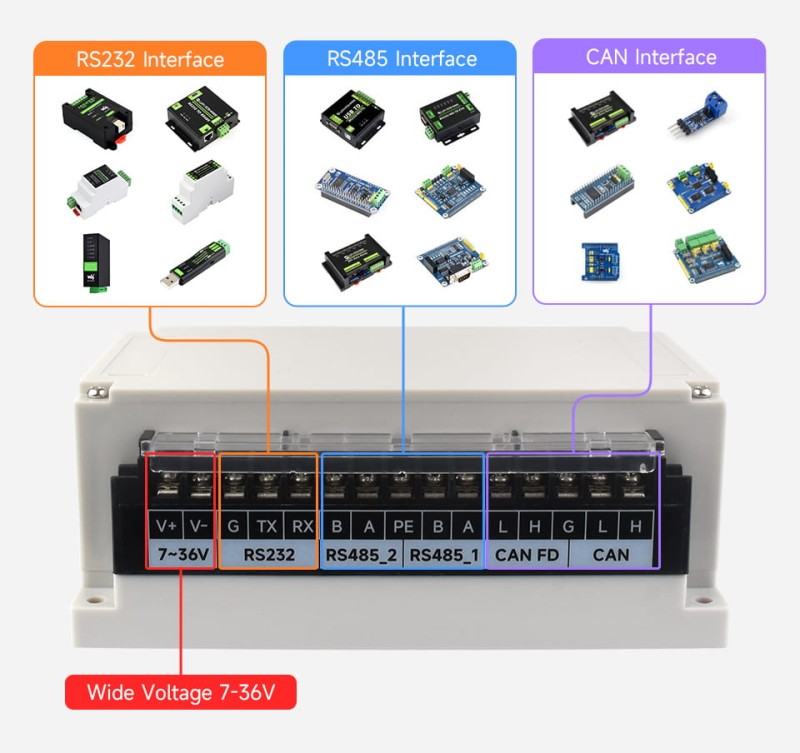

Współpraca z wieloma peryferiami:

Wiele metod połączeń:

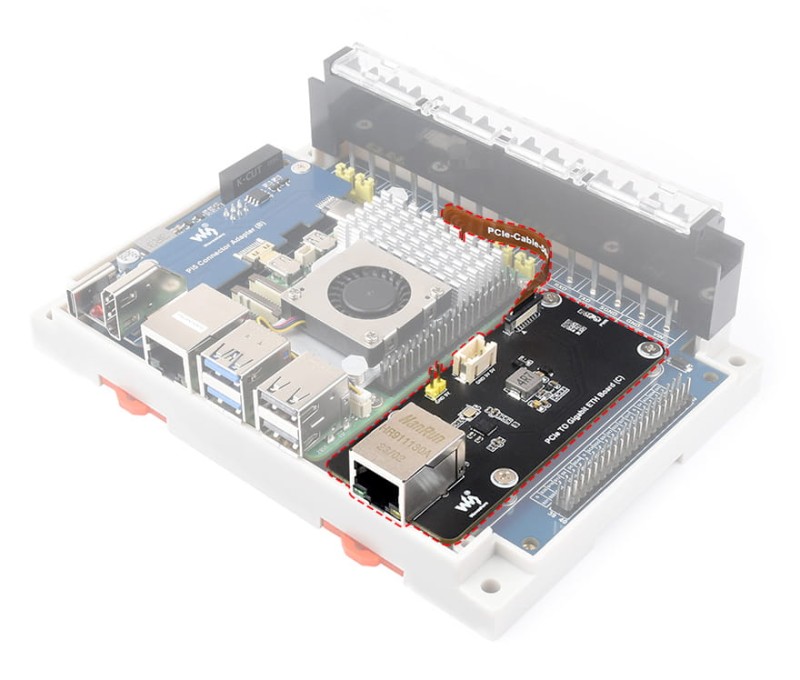

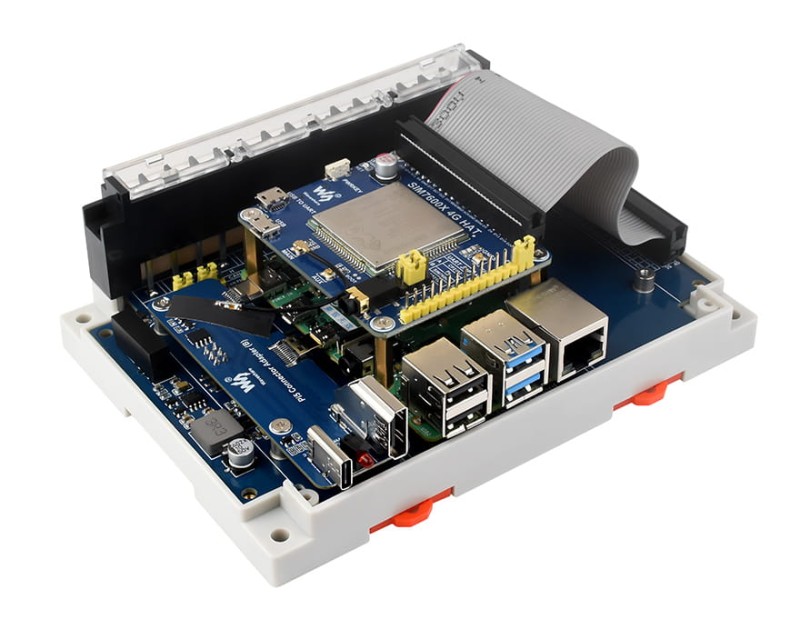

Przestronna obudowa z możliwością rozbudowy:

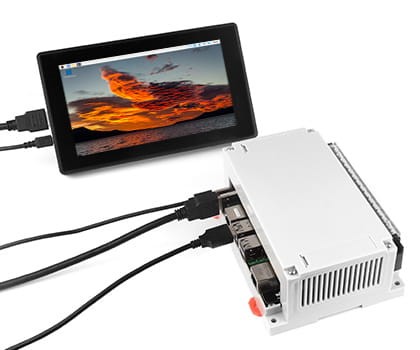

Współpraca z Raspberry Pi 4B/5:

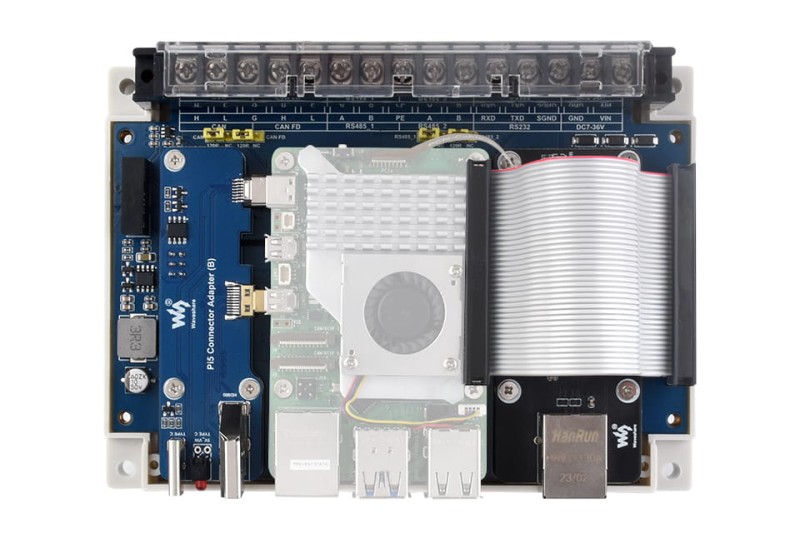

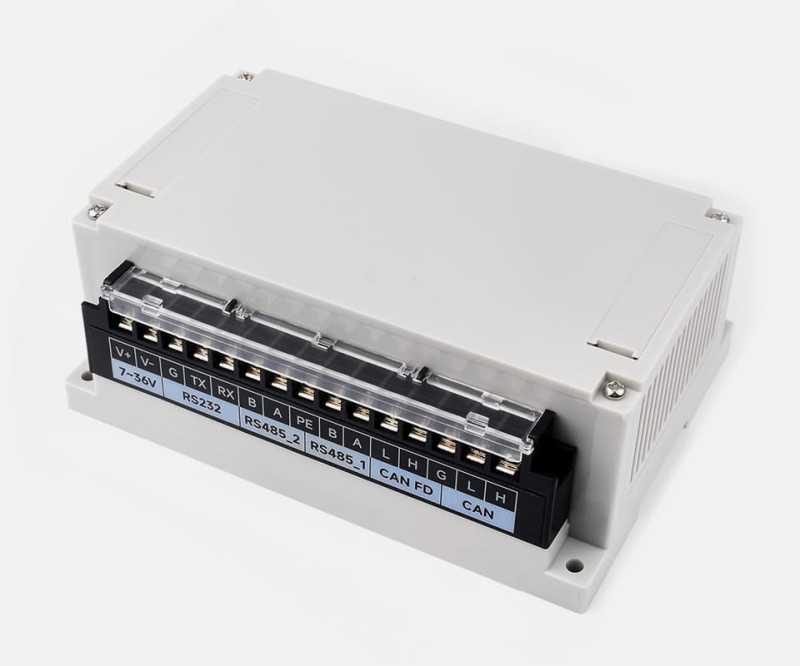

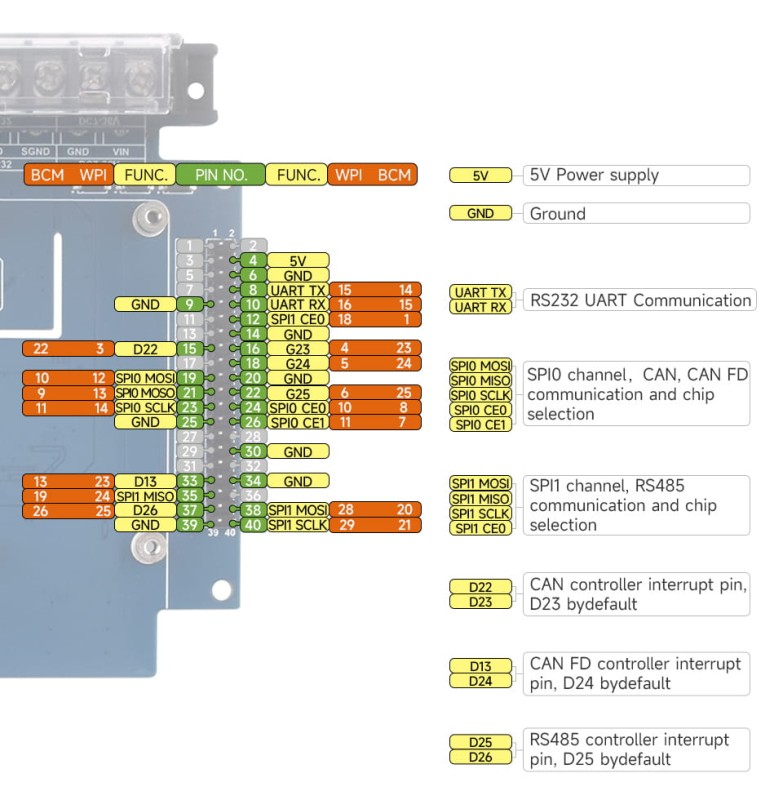

Interface:

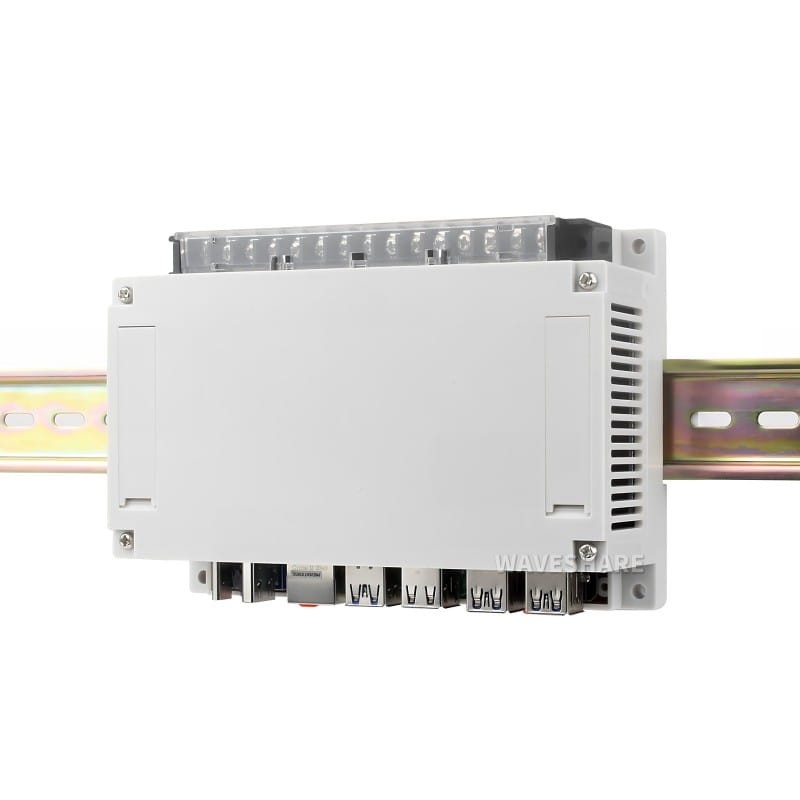

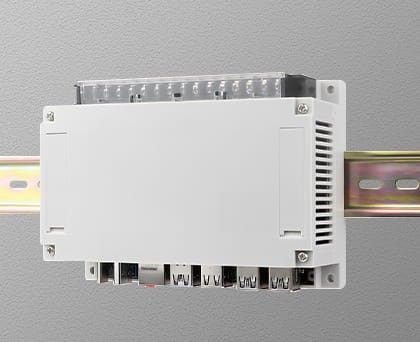

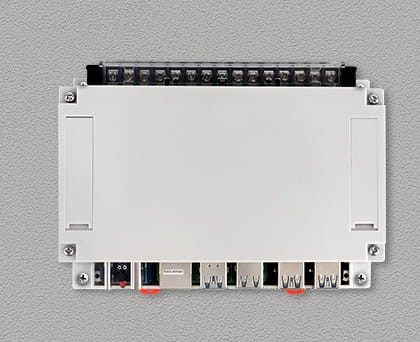

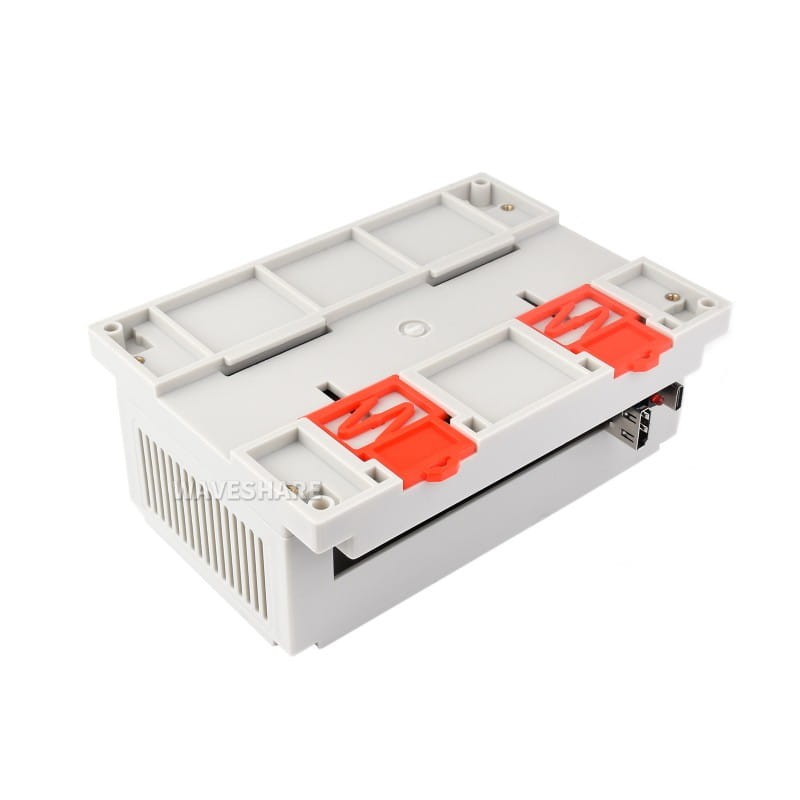

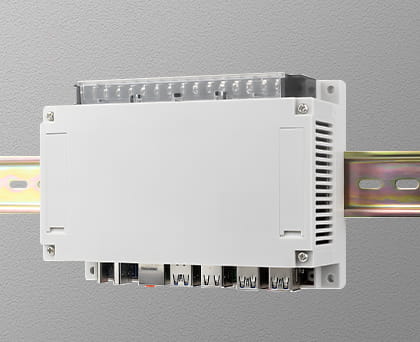

Montaż na szynie DIN lub na ścianie:

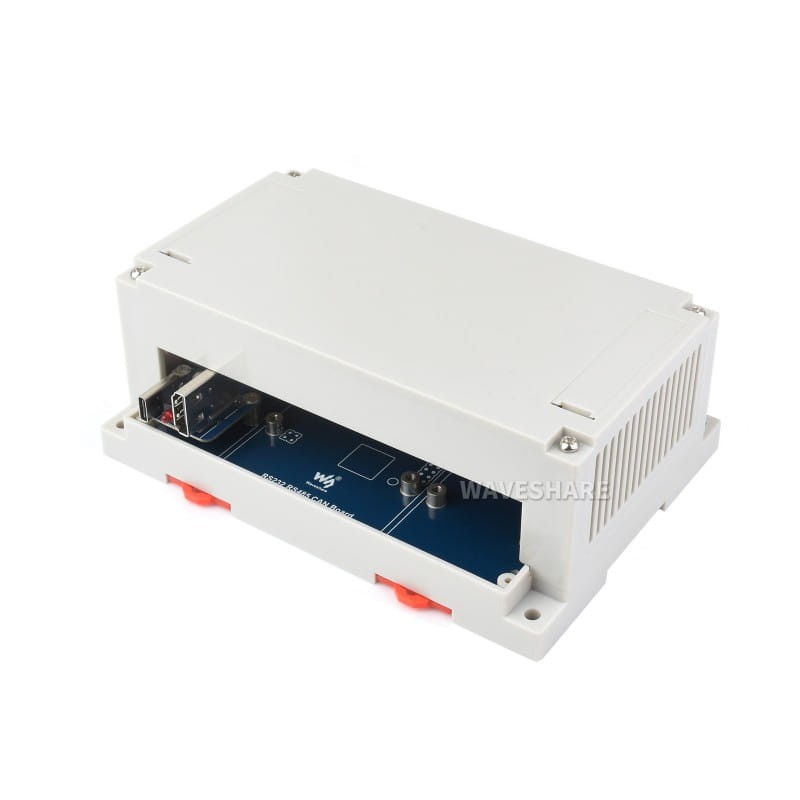

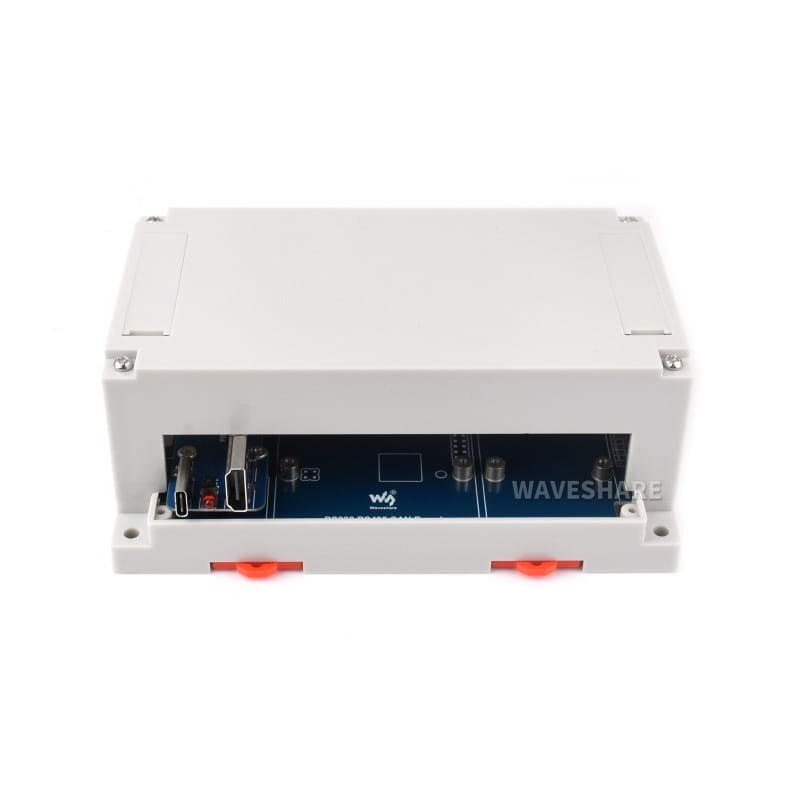

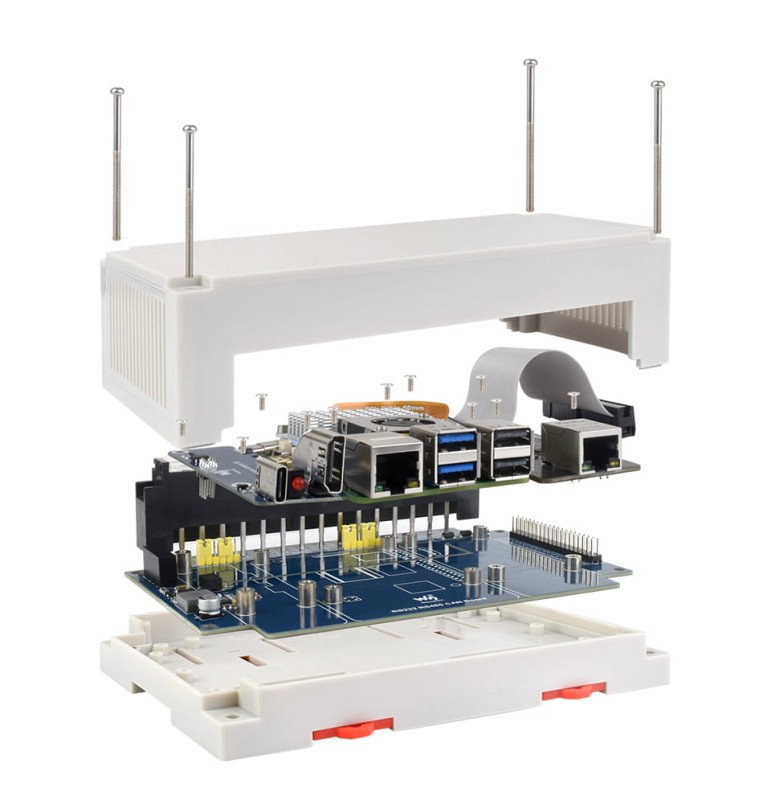

Montaż obudowy:

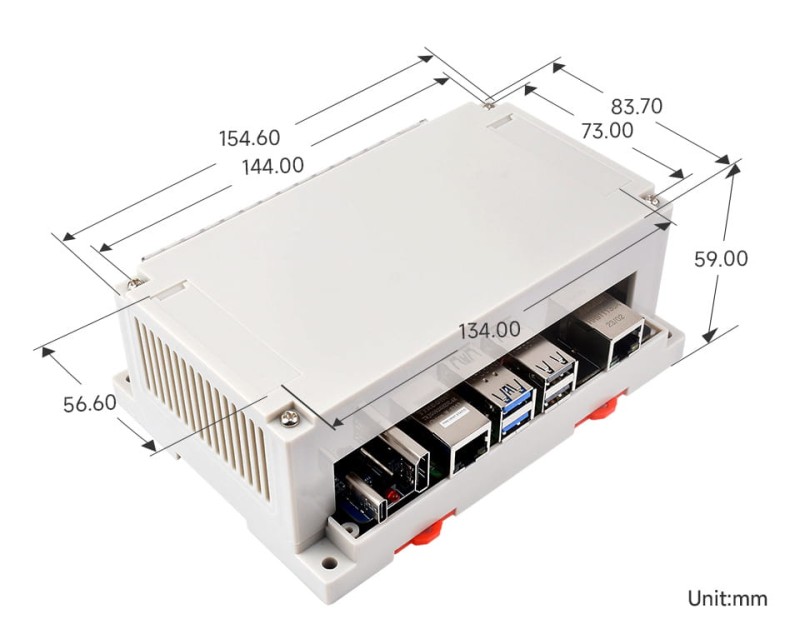

Wymiary:

Peryferia, kontrolery i rozszerzenia przedstawione na zdjęciach nie stanowią części zestawu i należy je nabyć osobno!

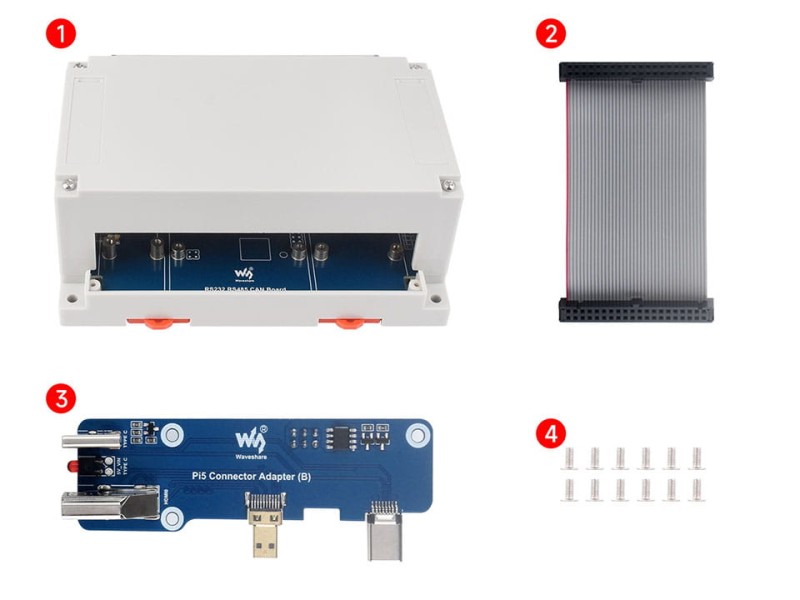

Zestaw zawiera:

1. Płyta RS232 RS485 CAN (z plastikową obudową ABS) x1
2. Przewód 40PIN x1
3. Adapter złącza Pi5 (B) x1
4. Pakiet montażowy x1
