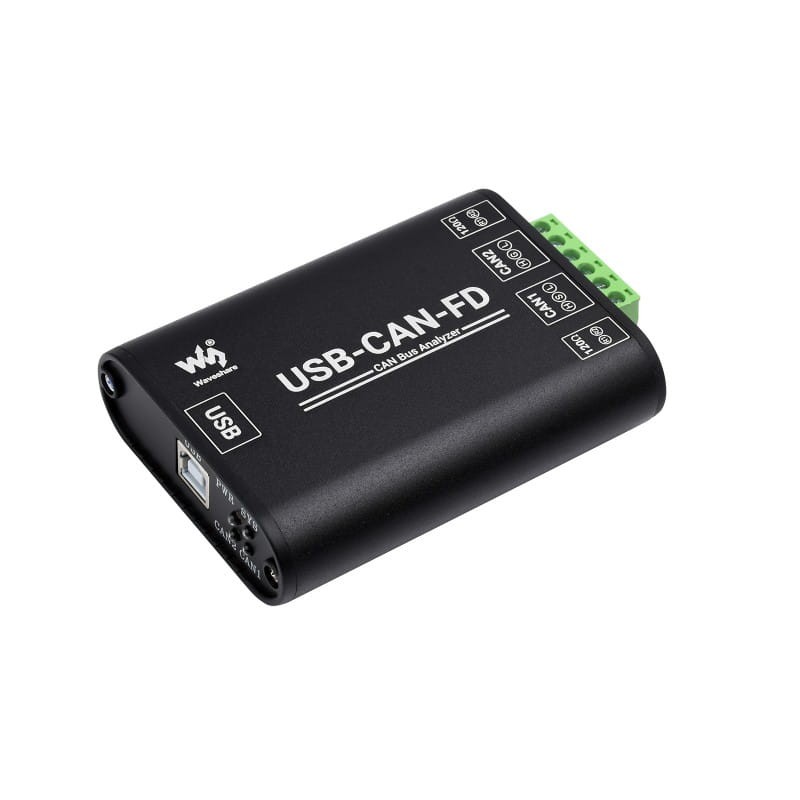

Przemysłowy adapter dwukanałowy USB-CAN FD - interfejs i analizator danych
Adapter USB-CAN FD to zaawansowane narzędzie przemysłowe, zaprojektowane do obsługi komunikacji CAN i CAN FD przez port USB. Urządzenie to umożliwia szybki i efektywny transfer danych, stanowiąc kluczowe ogniwo w systemach automatyki i monitoringu. Dzięki podwójnym niezależnym kanałom CAN FD, wyposażonym w izolację elektryczną, adapter gwarantuje niezawodność i bezpieczeństwo przesyłu informacji. Obsługa różnorodnych systemów operacyjnych Windows, od XP do 11, w połączeniu z kompleksowym pakietem oprogramowania, czyni go wszechstronnym rozwiązaniem dla szerokiej gamy aplikacji przemysłowych. Adapter został zaprojektowany z myślą o prostocie użytkowania i elastyczności integracji. Kompaktowa obudowa, odporna na trudne warunki przemysłowe, wraz z wsparciem dla najnowszych standardów protokołu CAN FD, zapewnia użytkownikom pewność, że ich systemy komunikacyjne są zarówno wydajne, jak i przyszłościowe. Możliwość pracy w szerokim zakresie napięć oraz zaawansowane funkcje analizy i diagnostyki danych CAN/CAN FD otwierają nowe możliwości w zakresie projektowania systemów kontrolnych i diagnostycznych.
Specyfikacja:

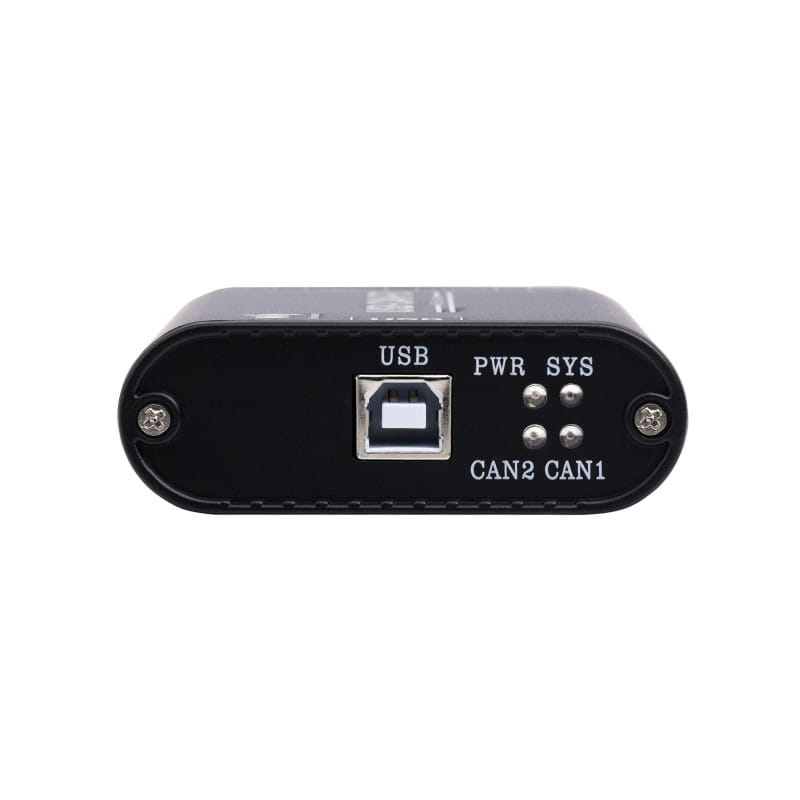

- USB: Napięcie robocze 5V (zasilany bezpośrednio z portu USB, bez zewnętrznego zasilania), Złącze USB-B
- Interfejs CAN/CAN FD: Podwójny kanał CAN1 i CAN2 (niezależne i w pełni izolowane, napięcie izolacji: 3000V DC), Złącze śrubowe magistrali CAN (OPEN6 5.08mm)

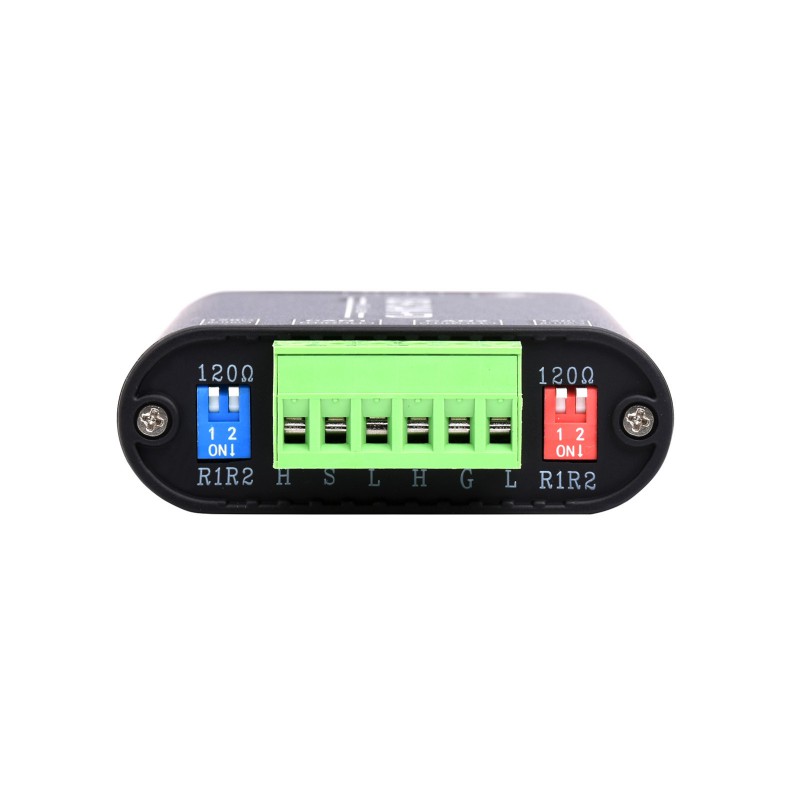

- Rezystor końcowy: Dwa wbudowane rezystory 120Ω na każdym kanale CAN/CAN FD, aktywowane przełącznikiem
- Prędkość transmisji: 100Kbps~5Mbps (konfigurowalna przez oprogramowanie)
- Wsparcie protokołu: CAN2.0A, CAN2.0B, i protokół ISO 11898-1 CAN FD V.1.0
- Bufor transmisji: 1500 klatek bufora odbiorczego i 64 klatki bufora nadawczego na kanał (automatyczna retransmisja przy błędzie transmisji)
- Wsparcie systemowe: Windows XP/7/8/10/11 (32/64 bity); obecnie nie obsługuje systemu Linux, sterowniki są w trakcie opracowywania
- Temperatura pracy: -40~85℃
- Materiał obudowy: Stop aluminium + 3D arkusze izolacyjne odpornie na płomienie z obu stron
- Wymiary: 104 × 70 × 25 mm
Właściwości produktu:
- Wsparcie dla konwersji protokołów między USB a magistralą CAN/CAN FD.
- Onboard wysokoprędkościowy interfejs USB2.0 i 2-kanałowe interfejsy magistrali CAN/CAN FD, wspierające dwukierunkową transmisję.
- Programowalna prędkość transmisji z możliwością konfiguracji w zakresie 100Kbps~5Mbps.
- Automatyczne wykrywanie prędkości transmisji i konfiguracja za pomocą narzędzia konfiguracyjnego.
- Wsparcie dla dekodowania i analizy wielu protokołów CAN, w tym CAN 2.0A, CAN 2.0B, ISO11898-1 oraz specyfikacji protokołu CAN FD V.1.0, obsługujące ramki standardowe i rozszerzone.

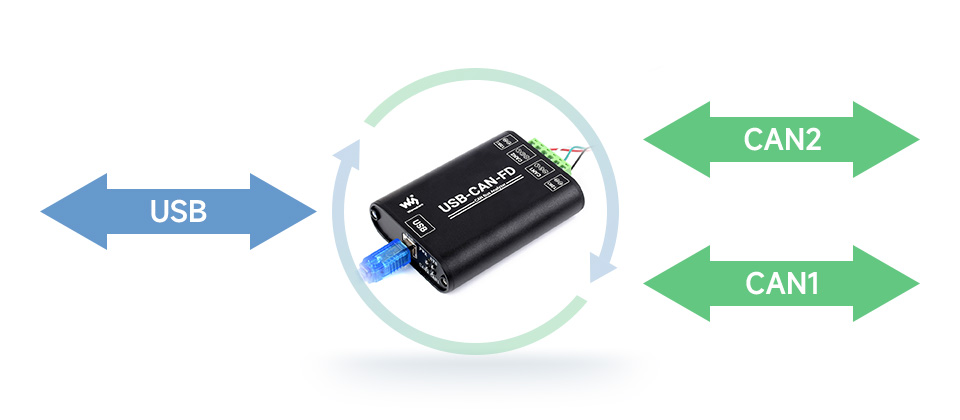

Dwukierunkowa transmisja USB-CAN:
Wiele obwodów ochronnych:

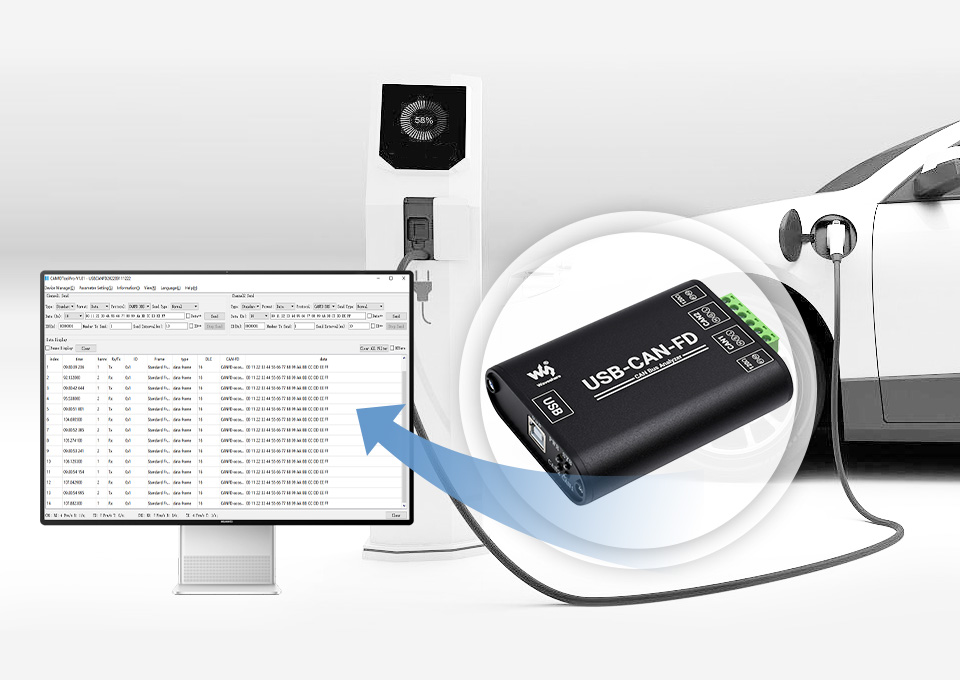

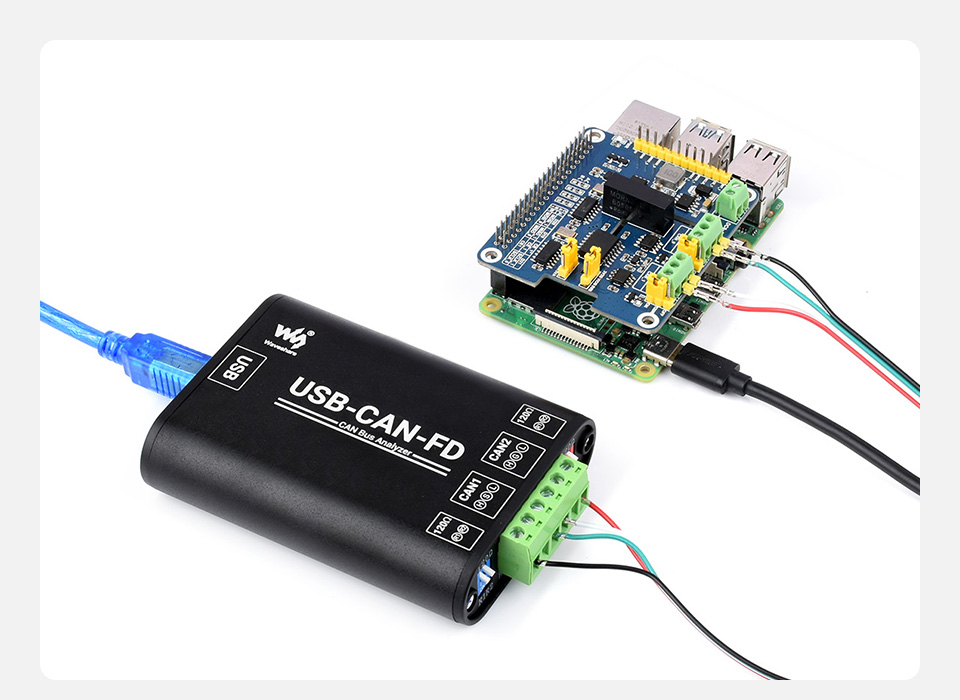

Przykład zastosowania:

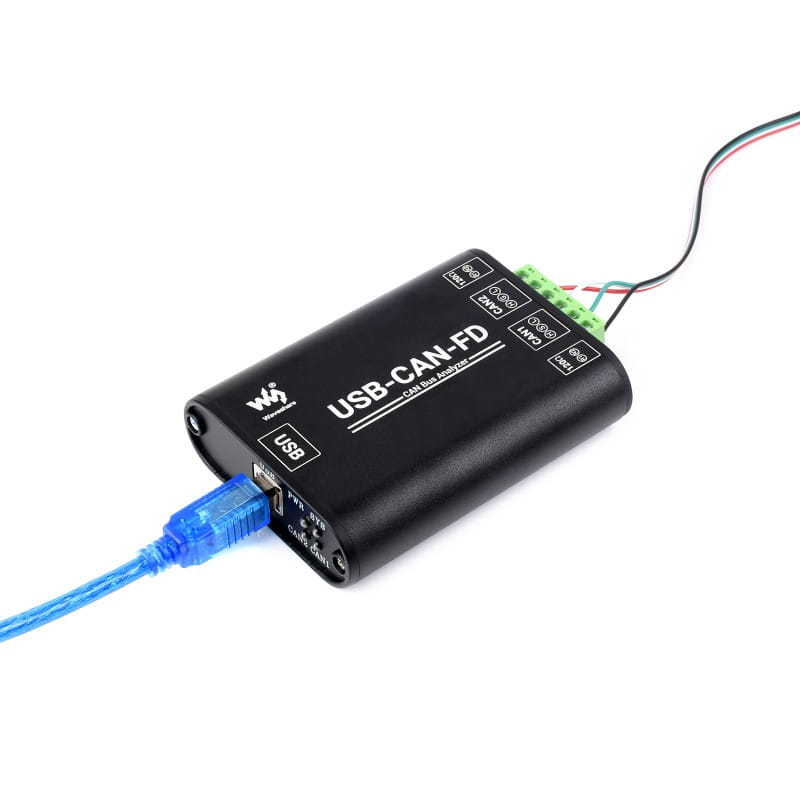

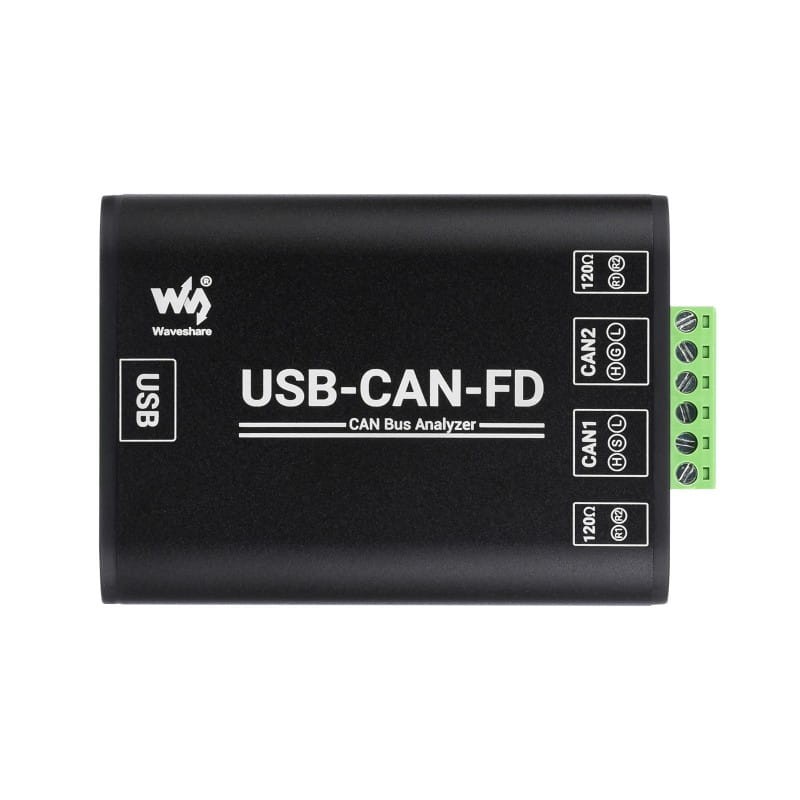

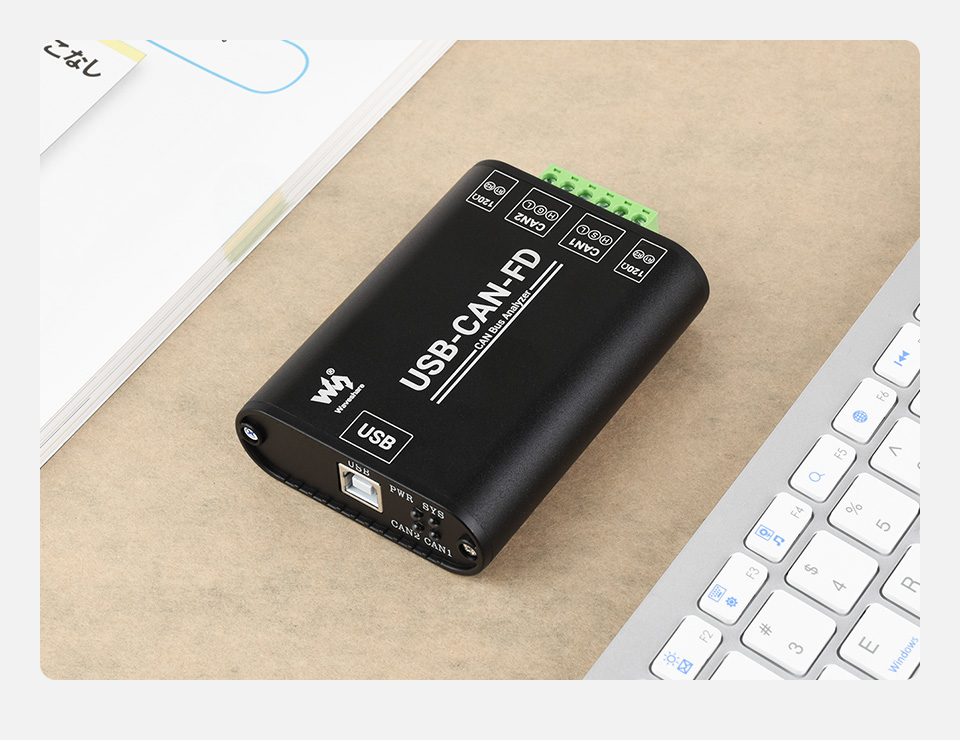

Prezentacja:

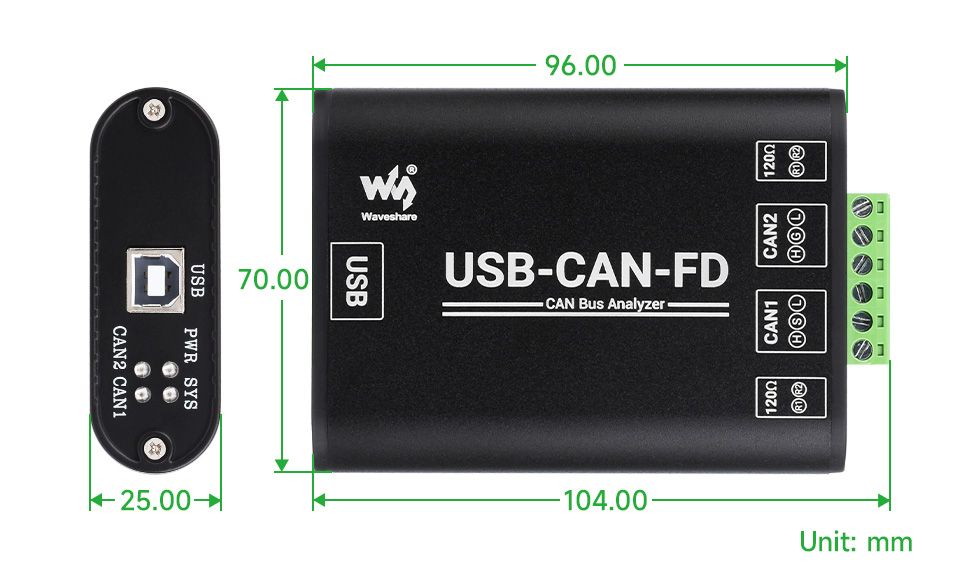

Wymiary:

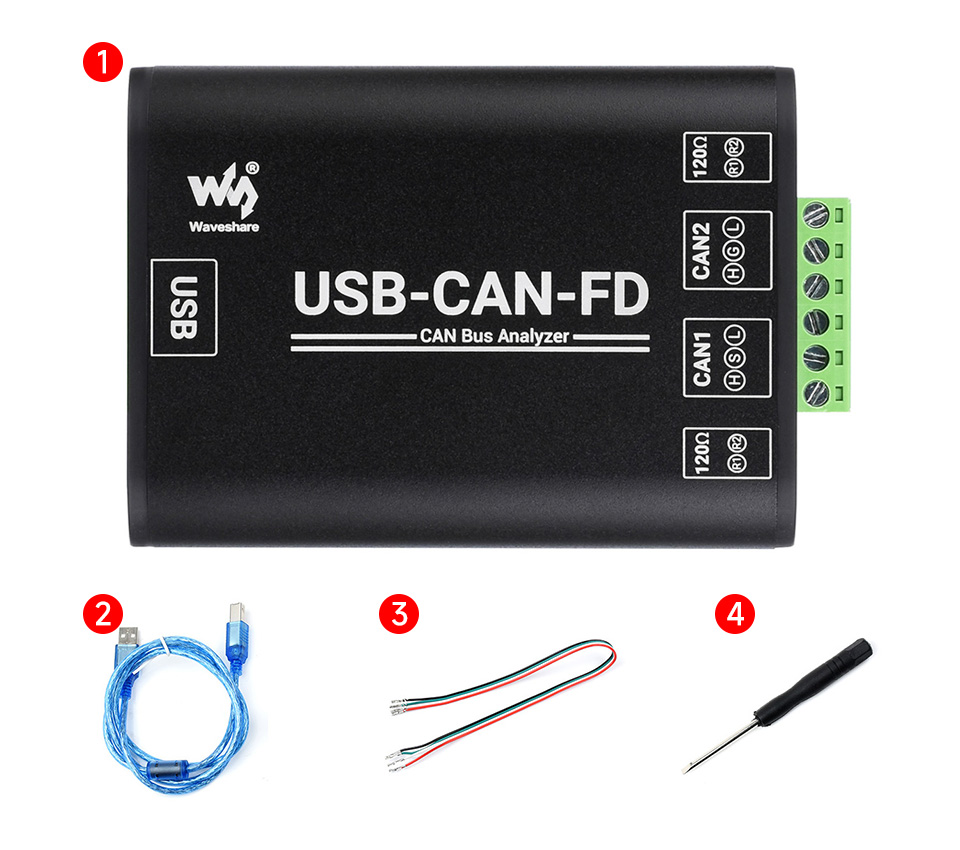

Zestaw zawiera:
- USB-CAN-FD x1
- Kabel z wtyczką USB typu A na kabel z wtyczką typu B x1
- Kabel 4-pinowy x1
- Śrubokręt x1
Wiki: USB-CAN-FD
