Przemysłowy izolowany konwerter USB RS232 RS485 TTL Multibus Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

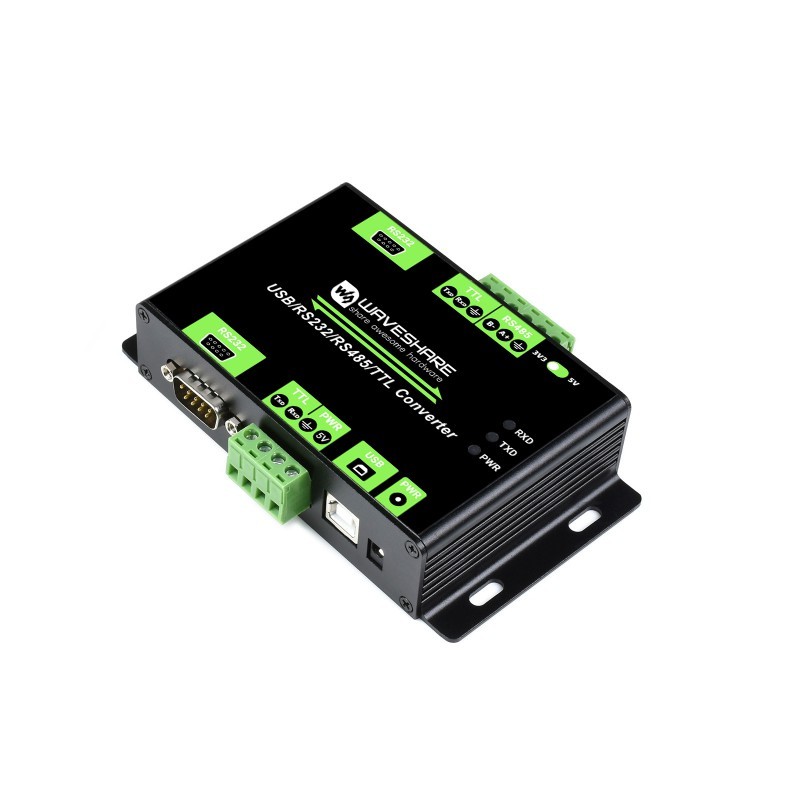

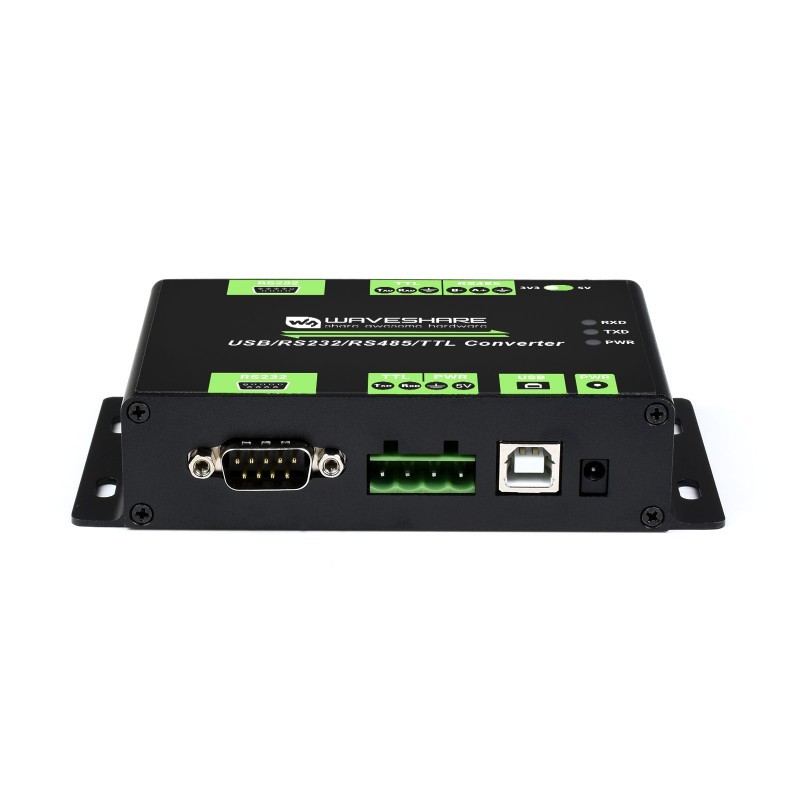

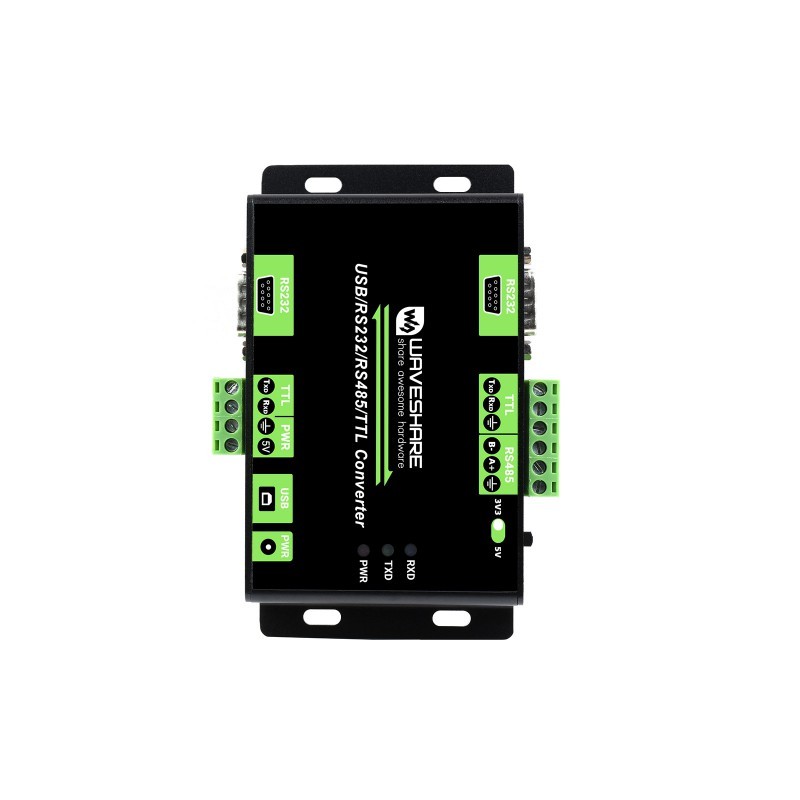

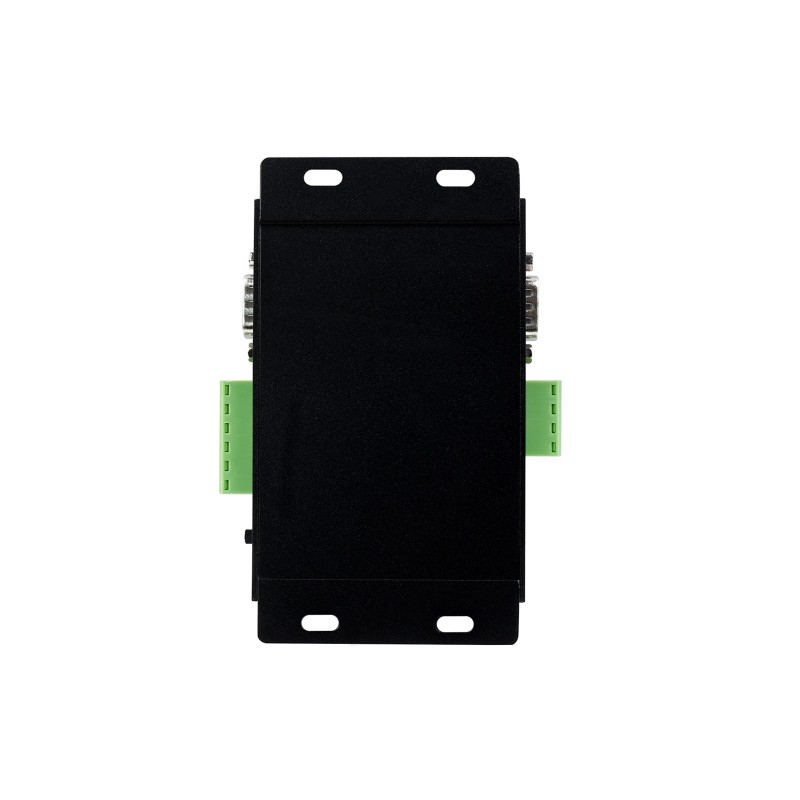

Konwerter przemysłowy izolowany Multi-Bus USB / RS232 / RS485 / TTL (UART) – Waveshare (SKU: 21411)
Izolowany konwerter do komunikacji pomiędzy magistralami USB, RS232, RS485 oraz TTL (UART). Urządzenie sprawdza się w automatyce przemysłowej, systemach sterowania i aplikacjach wymagających stabilnej, odpornej na zakłócenia transmisji.
Wbudowana izolacja zasilania i sygnału oraz układy ochronne (m.in. TVS, bezpiecznik resetowalny) pomagają zabezpieczyć sprzęt w środowiskach narażonych na przepięcia, wyładowania ESD i zakłócenia. Metalowa obudowa ze stopu aluminium zwiększa trwałość i odporność mechaniczną.
Najważniejsze cechy:
- Przemysłowy, izolowany konwerter wielomagistralowy: USB / RS232 / TTL (UART) ↔ RS232 / RS485 / TTL (UART).
- Oryginalny układ FT232RL dla komunikacji USB.
- Izolacja zasilania.
- Izolacja cyfrowa– separacja sygnałów.
- Tłumienie przepięć i szpilek napięciowych, ochrona przed ESD.
- Zabezpieczenia nadprądowe i nadnapięciowe.
- Ochrona linii transmisyjnych (RS232/RS485): TVS, tłumienie przepięć, ochrona ESD.
- Przełącznik poziomów TTL 3.3V / 5V dla terminala TTL w grupie B.
- 3 diody LED sygnalizujące zasilanie oraz status TX/RX.
- Solidna obudowa ze stopu aluminium.
Opis działania i zasady komunikacji
Konwerter posiada dwa niezależne zestawy interfejsów oznaczone jako Group A oraz Group B. Transmisja danych odbywa się pomiędzy terminalami z różnych grup (A ↔ B). Terminale w ramach tej samej grupy nie komunikują się ze sobą.
- Komunikacja zachodzi wyłącznie pomiędzy grupami: Group A ↔ Group B.
- Terminale w tej samej grupie nie mogą komunikować się między sobą.
- Terminale w tej samej grupie nie mogą nadawać jednocześnie (jednoczesny odbiór jest dozwolony).
- W danym momencie dopasowana jest tylko jedna para urządzeń zapewniająca pełną komunikację pomiędzy Group A i Group B.
Interfejsy i konwersja protokołów (Multi-protocol / Multi-bus)
Urządzenie realizuje konwersję i transmisję danych pomiędzy interfejsami w dwóch kierunkach. W zależności od konfiguracji można przesyłać dane z Group A do Group B lub odwrotnie.

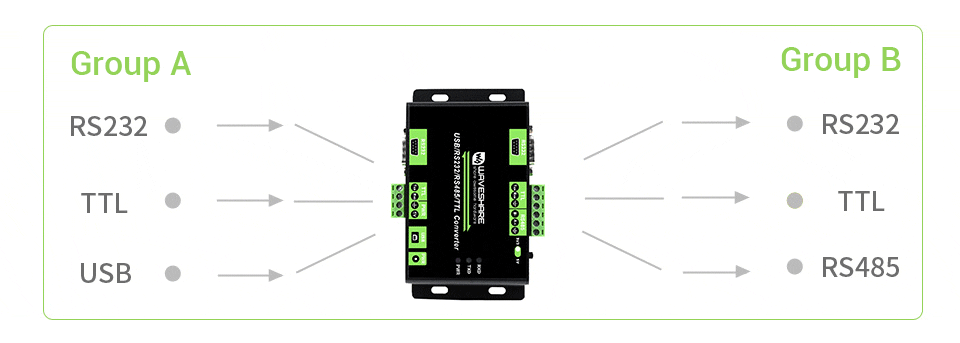

Transmisja danych: Group A → Group B

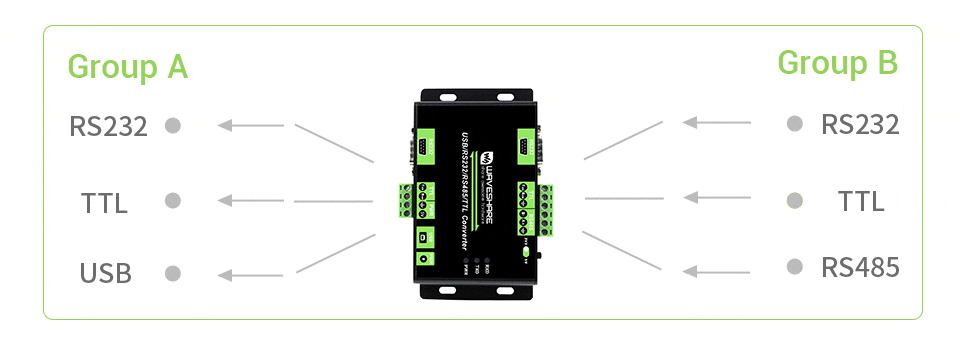

Transmisja danych: Group B → Group A

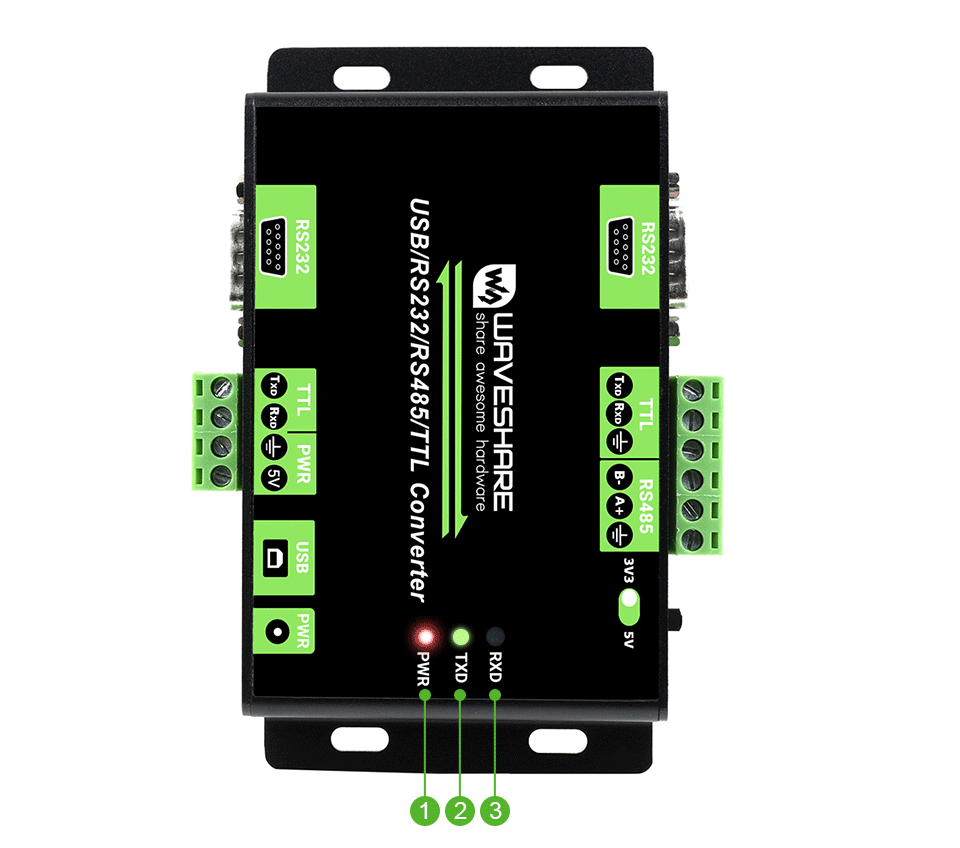

Diody LED – sygnalizacja pracy

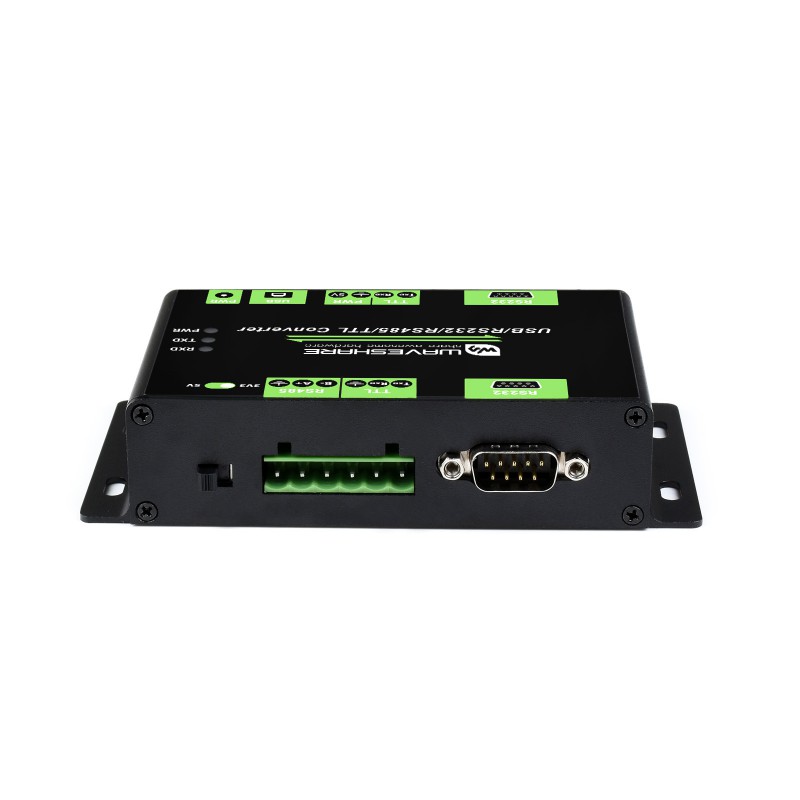

Na obudowie znajdują się 3 diody LED, które ułatwiają szybkie sprawdzenie zasilania oraz statusu transmisji (TX/RX).

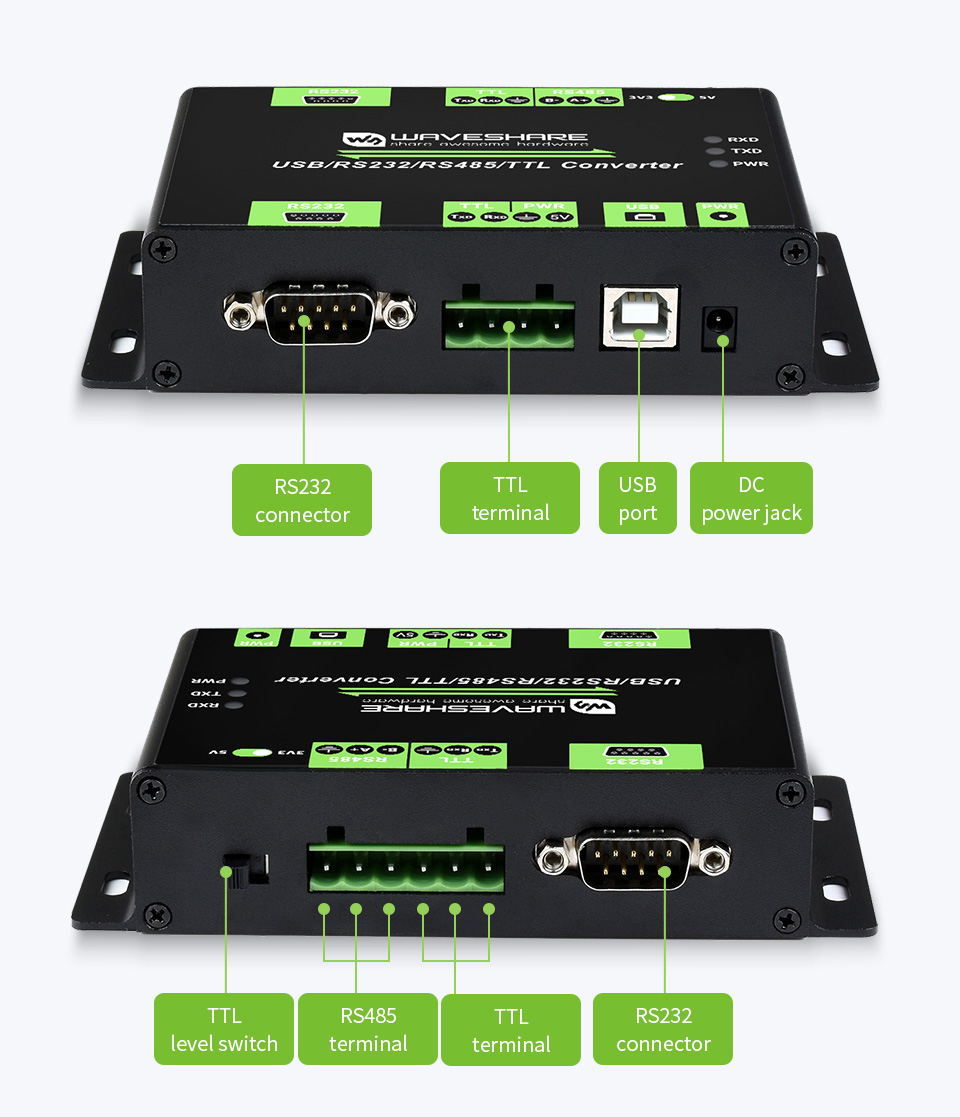

Definicja pinów (Pinout)
Poniższy schemat przedstawia definicje wyprowadzeń dla złączy i terminali (w zależności od wybranego trybu komunikacji).

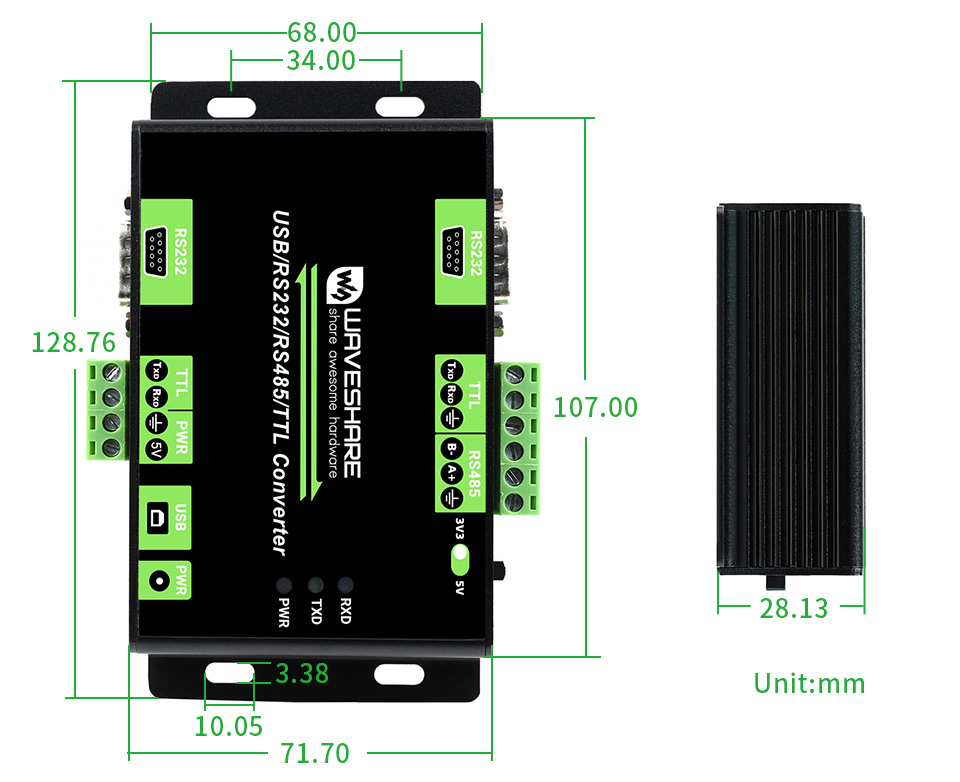

Wymiary zewnętrzne (Outline dimensions)
Specyfikacja techniczna
- Typ produktu: Industrial Isolated Multi-bus USB/RS232/RS485/TTL Converter
- Szybkość transmisji: 300 ~ 921600 bps
- Szybkość (RS232 → RS232): 300 ~ 600000 bps
- Wsparcie systemów: Windows 11 / 10 / 8.1 / 8 / 7 / XP
- Temperatura pracy: -25°C ~ 85°C
- Wilgotność pracy: 5%RH ~ 95%RH
- Obudowa: stop aluminium, powierzchnia matowa (anodowana)
- Izolacja: zasilania + cyfrowa (sygnału), wbudowane zabezpieczenia
- Sygnalizacja: 3× LED (zasilanie, TX/RX)
- Zastosowanie: automatyka, sterowanie, systemy przemysłowe, komunikacja o podwyższonych wymaganiach
Interfejsy – Group A
USB
- Napięcie pracy: 5V
- Złącze: USB-B
- Ochrona: bezpiecznik resetowalny 200mA, wyjście izolowane
RS232
- Złącze: DB9 męskie
- Ochrona: TVS, tłumienie przepięć, ochrona ESD
- Tryb transmisji: point-to-point
TTL (UART)
- Napięcie pracy: 5V
- Złącze: terminal śrubowy
- Wyprowadzenia: TXD, RXD, GND, 5V
- Ochrona: dioda ograniczająca, ochrona nadnapięciowa, zabezpieczenie przed odwrotną polaryzacją, odporność na zakłócenia
Interfejsy – Group B
RS485
- Złącze: terminal śrubowy
- Wyprowadzenia: A+, B-, GND
- Sterowanie kierunkiem: automatyczne (hardware auto control)
- Ochrona: ochrona ESD, tłumienie przepięć, odporność na udary/przepięcia
- Tryb transmisji: point-to-multipoints (do 32 węzłów; dla 16+ zalecane repeatery)
RS232
- Złącze: DB9 męskie
- Ochrona: TVS, tłumienie przepięć, ochrona ESD
- Tryb transmisji: point-to-point
TTL (UART)
- Napięcie pracy: 3.3V / 5V (przełączane)
- Złącze: terminal śrubowy
- Wyprowadzenia: TXD, RXD, GND
- Ochrona: dioda ograniczająca, ochrona nadnapięciowa, zabezpieczenie przed odwrotną polaryzacją, odporność na zakłócenia

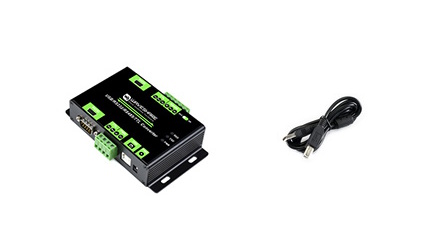

Zawartość zestawu
- Multibus Converter × 1
- Kabel USB (~1.2 m) × 1
