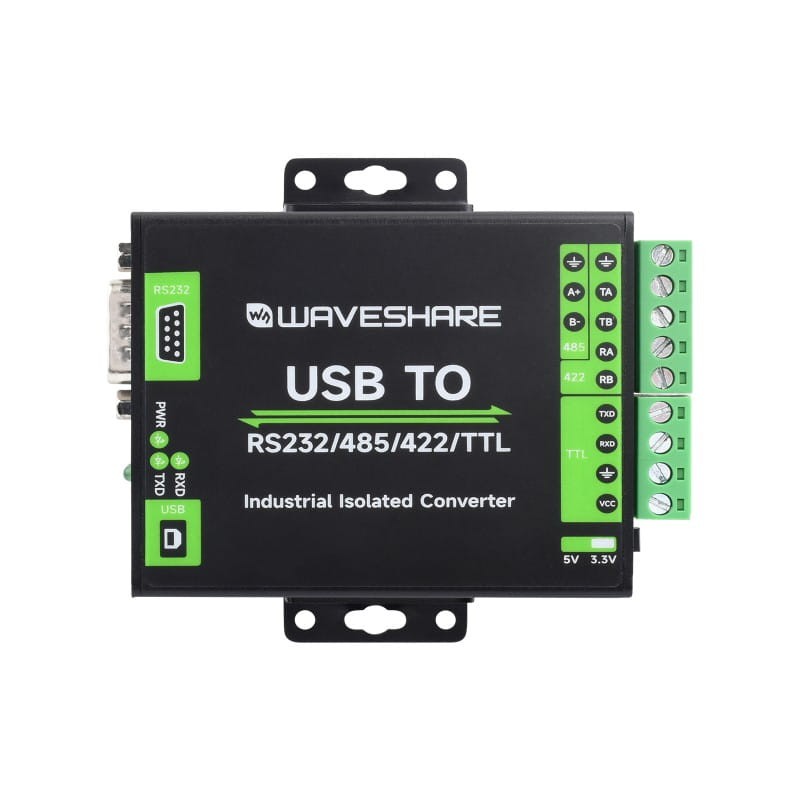

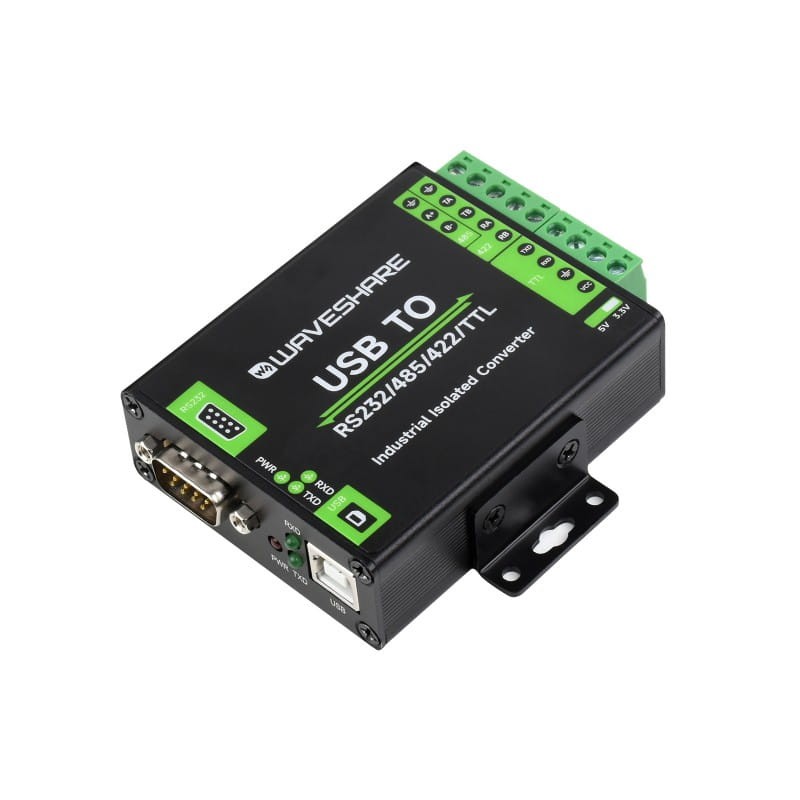

Przemysłowy konwerter USB-RS232/485/422/TTL

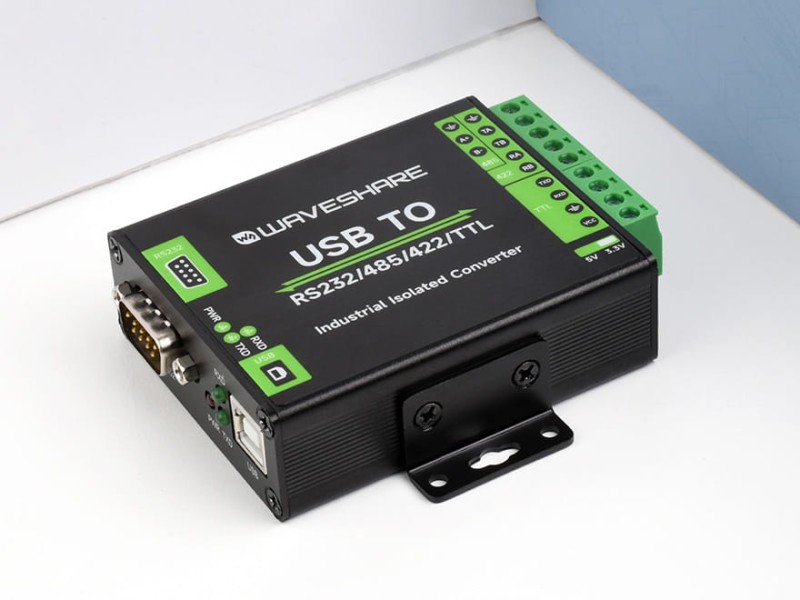

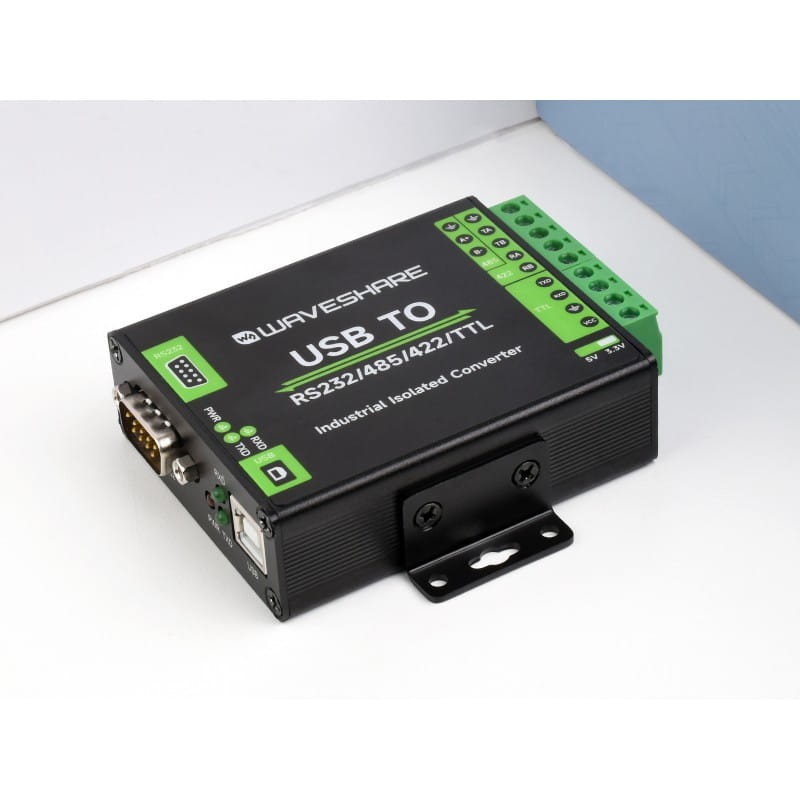

Przemysłowy Konwerter USB – RS232/485/422/TTL

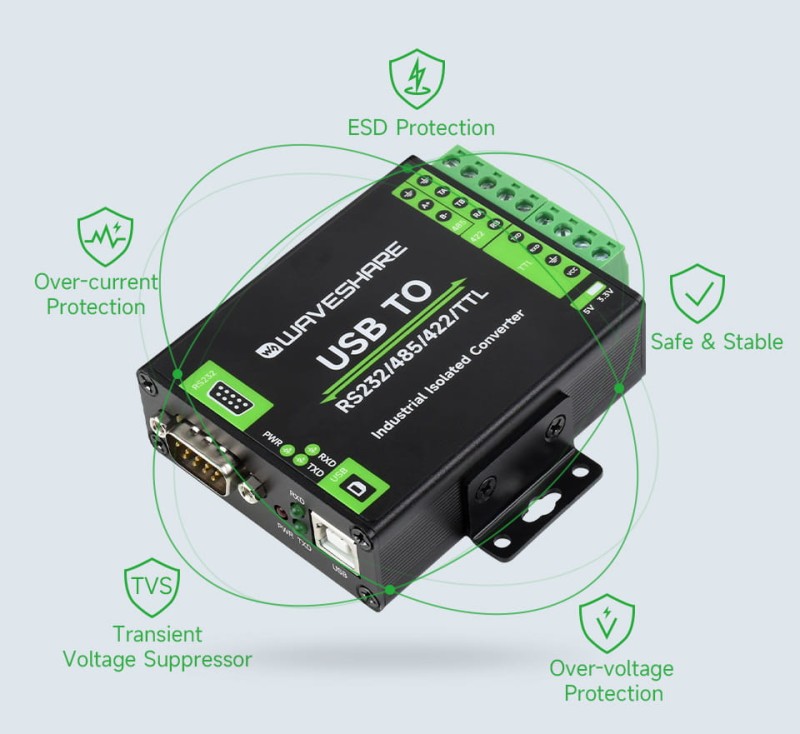

Cyfrowy, izolowany konwerter klasy przemysłowej, zabezpieczony diodą TVS, 200mA samoregulującym bezpiecznikiem oraz ochroną przeciwprzepięciową i przed wyładowaniami elektrostatycznymi. Urządzenie wyposażone jest w złącze USB typu B na wejściu zasilania oraz interfejsy RS232 (DB9 męskie), RS485/422 oraz TTL (UART) na wyjściu. Zaprojektowany z myślą o wysokiej niezawodności i izolacji galwanicznej, konwerter doskonale sprawdza się w wymagających środowiskach przemysłowych.

Specyfikacja modułu:

Ogólne:

• Cyfrowy, izolowany konwerter klasy przemysłowej
• Napięcie zasilania: 5 V
• Wejście zasilania: złącze USB B
• Zabezpieczenie: 200mA samoregulujący bezpiecznik, izolowane wyjście

RS232:

• Złącze: DB9 męskie
• Zabezpieczenia: Dioda TVS, ochrona przeciwprzepięciowa i przed wyładowaniami elektrostatycznymi
• Tryb transmisji: Punkt-punkt
• Szybkość transmisji: 300 bps – 3 Mbps

RS485/422:

• Złącze: Zacisk śrubowy
• Kontrola kierunku: Sprzętowa, automatyczna kontrola
• Zabezpieczenia: 600W ochrona odgromowa i przeciwprzepięciowa, 15KV ESD (z wykorzystaniem dwóch rezystorów równoważących 120 Ω, włączanych/wyłączanych za pomocą zworki)
• Tryb transmisji:
  • RS485: Point-to-multipoint (do 32 węzłów; dla sieci powyżej 16 węzłów zaleca się stosowanie repeaterów)
  • RS422: Point-to-multipoint (do 256 węzłów; dla sieci powyżej 16 węzłów zaleca się stosowanie repeaterów)

TTL (UART):

• Napięcie robocze: 3,3 V / 5 V
• Złącze: Zacisk śrubowy
• Piny: TXD, RXD, GND, 5V/3,3V
• Zabezpieczenia: Zacisk ochronny z diodą zabezpieczającą, odporny na przepięcia, napięcia ujemne oraz wstrząsy
• Tryb transmisji: Punkt-punkt
• Szybkość transmisji: 300 bps – 3 Mbps

Wskaźniki LED:

• PWR: Czerwony – sygnalizuje wykrycie napięcia z USB
• TXD: Sygnalizuje aktywność transmisji danych z portu USB
• RXD: Sygnalizuje odbiór danych przez porty urządzenia

Warunki pracy:

• Temperatura: -15℃ do +70℃
• Wilgotność: 5% RH do 95% RH

Kompatybilność systemowa:

• Obsługa systemów: Mac, Linux, Android, Windows (7, 8, 8.1, 10, 11)

Konwerter ten stanowi niezawodne rozwiązanie dla aplikacji przemysłowych wymagających wysokiej jakości komunikacji, izolacji galwanicznej i zaawansowanych zabezpieczeń, umożliwiając sprawną integrację z różnymi interfejsami transmisji danych.

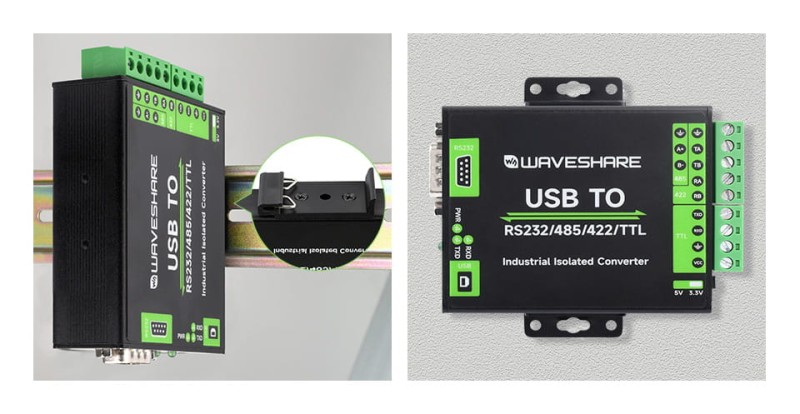

Możliwość montażu na szynie DIN:

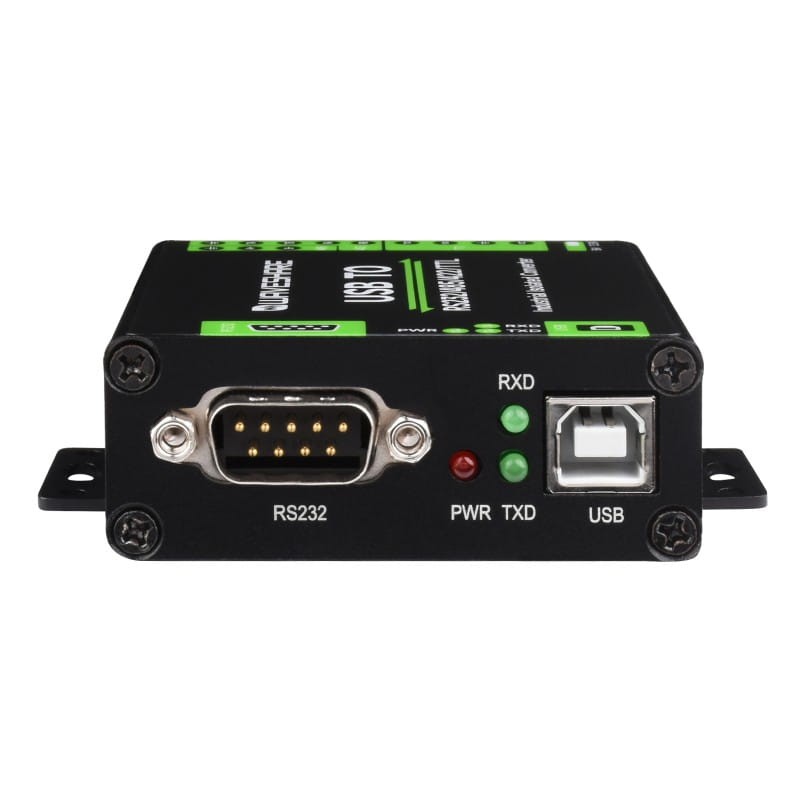

Wbudowane diody do kontroli stanu pracy:

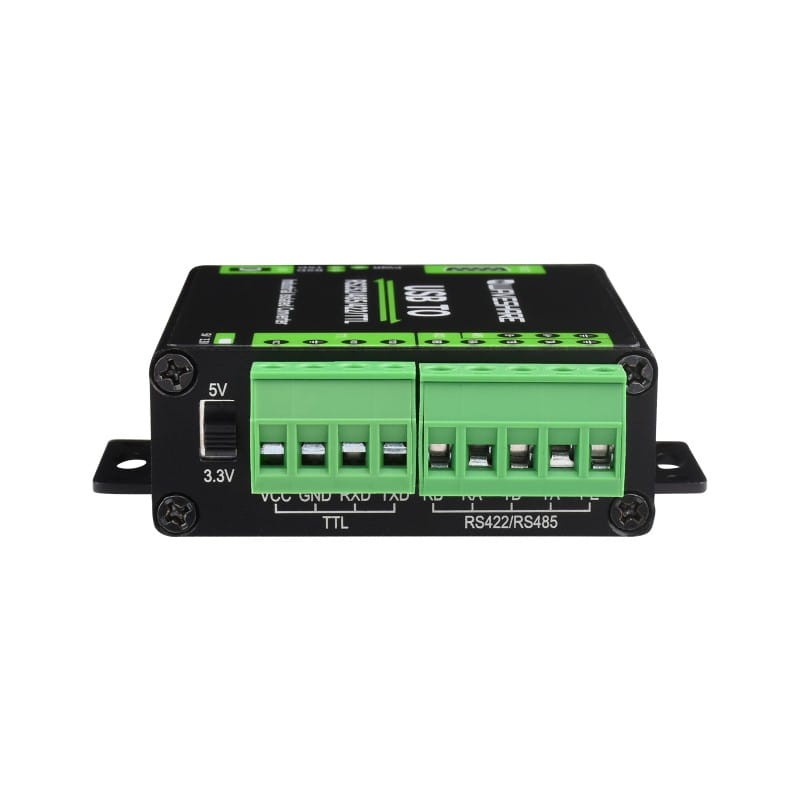

Podłączenie:

Wymiary:

Wiki: USB_TO_RS232/485/422/TTL
