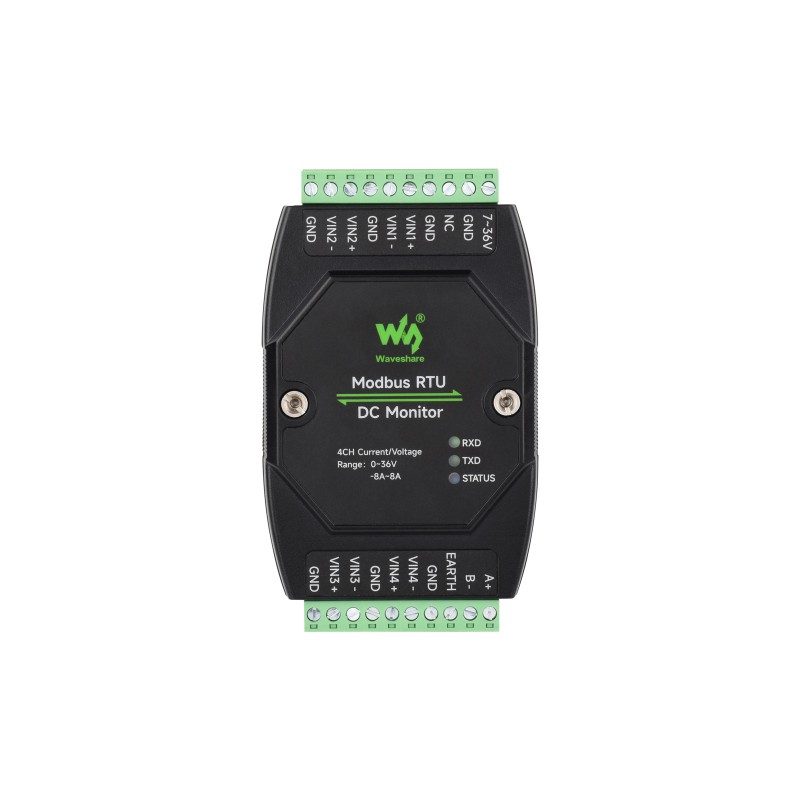

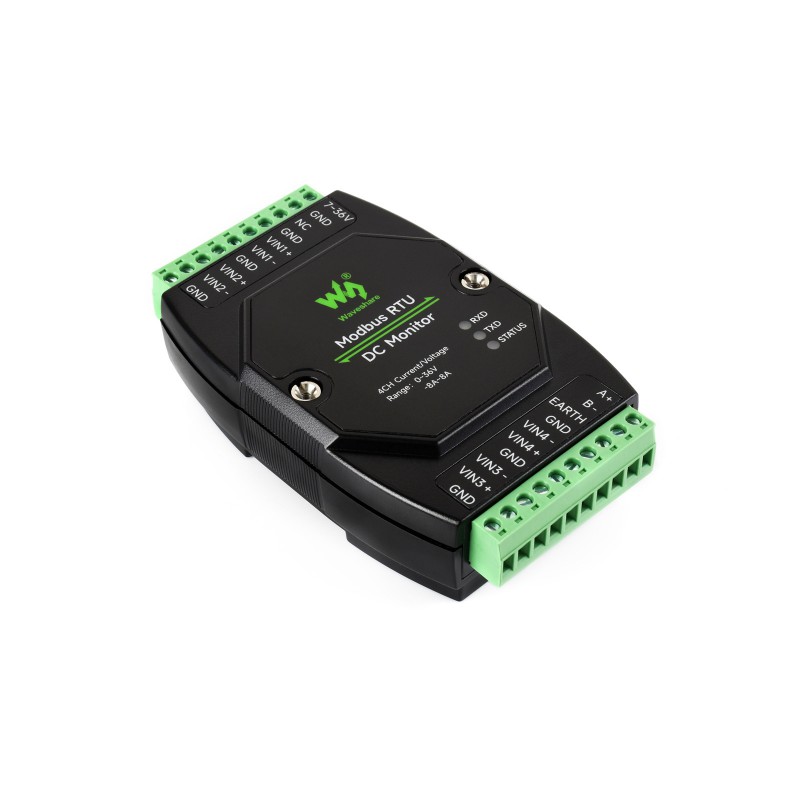

Przemysłowy moduł monitorowania zasilania DC 4-kanałowy Modbus RTU RS485
Przemysłowy moduł do 4-kanałowego monitorowania parametrów zasilania prądem stałym (DC). Urządzenie komunikuje się za pomocą interfejsu RS485 i protokołu Modbus RTU, umożliwiając precyzyjny pomiar napięcia, prądu oraz mocy. Posiada zaawansowane zabezpieczenia, w tym izolację galwaniczną zasilania, izolację transoptorową oraz diody TVS, co czyni go niezawodnym i bezpiecznym rozwiązaniem do wymagających środowisk przemysłowych.
Najważniejsze cechy:
- 4-kanałowy, niezależny pomiar napięcia (do 36 V), prądu (do ±8 A) oraz mocy.
- Wysoka precyzja pomiaru (16-bit) dzięki rezystorowi pomiarowemu 0.002 Ω o tolerancji 1%.
- Komunikacja przez izolowany interfejs RS485 (protokół Modbus RTU) z obsługą kaskadowania urządzeń.
- Konfigurowalny adres sprzętowy w zakresie 1~255.

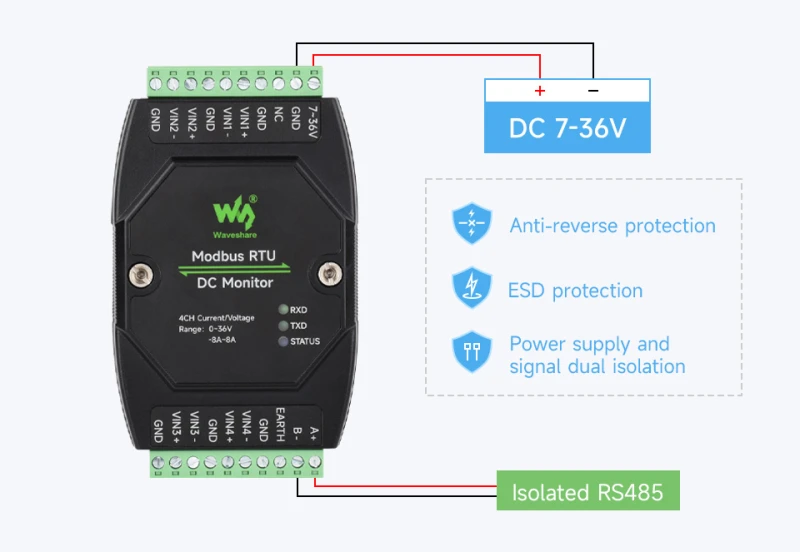

- Szeroki zakres napięcia zasilania od 7 V do 36 V DC.
- Zintegrowana izolacja zasilania i sygnałów (transoptorowa).
- Zabezpieczenia sprzętowe: bezpiecznik resetowalny, diody TVS, ochrona przed przepięciami i wyładowaniami.
- Obudowa przystosowana do standardowego montażu na szynie DIN (35 mm).
Zasada działania i interfejsy

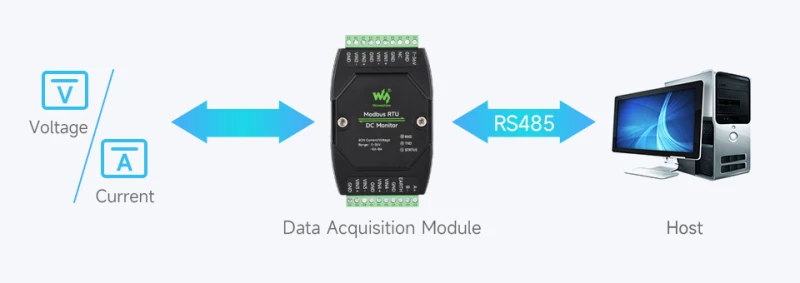

Moduł wspiera wysyłanie poleceń Modbus RTU przez magistralę RS485 w celu zebrania danych z pomiarów. Wyposażony jest w 3 wbudowane diody LED ułatwiające błyskawiczne monitorowanie statusu mikrokontrolera oraz stanu nadawania i odbierania sygnałów.

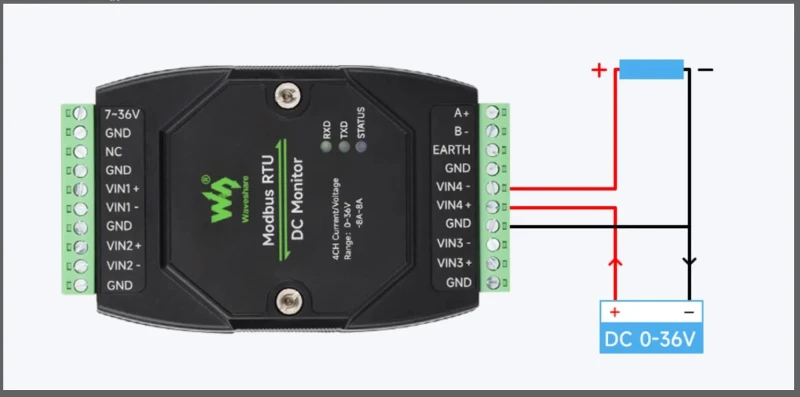

Urządzenie potrafi mierzyć prąd i napięcie na czterech niezależnych kanałach: (IN1+ IN1-), (IN2+ IN2-), (IN3+ IN3-) oraz (IN4+ IN4-). Pomiary prądu są dwukierunkowe (można również odwrócić wejścia z wyjściami) i opierają się na odczycie różnicy potencjałów na wbudowanym rezystorze włączonym szeregowo między INx+ a INx-.
Ważna uwaga: W przypadku pomiaru sygnałów z różnych źródeł zasilania, bezwzględnie wymagane jest połączenie wspólnej masy (GND). W przeciwnym razie pomiar napięcia magistrali nie będzie możliwy i układ zmierzy jedynie napięcie różnicowe oraz prąd.

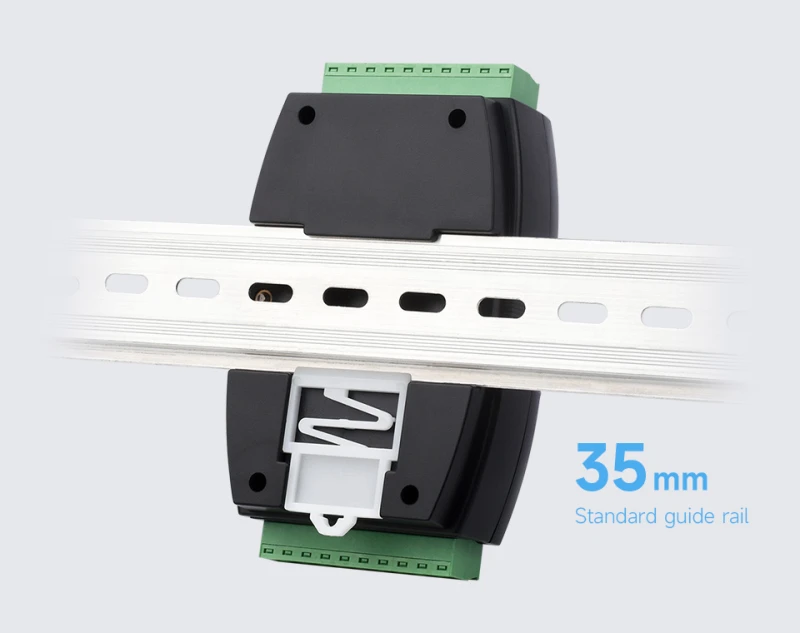

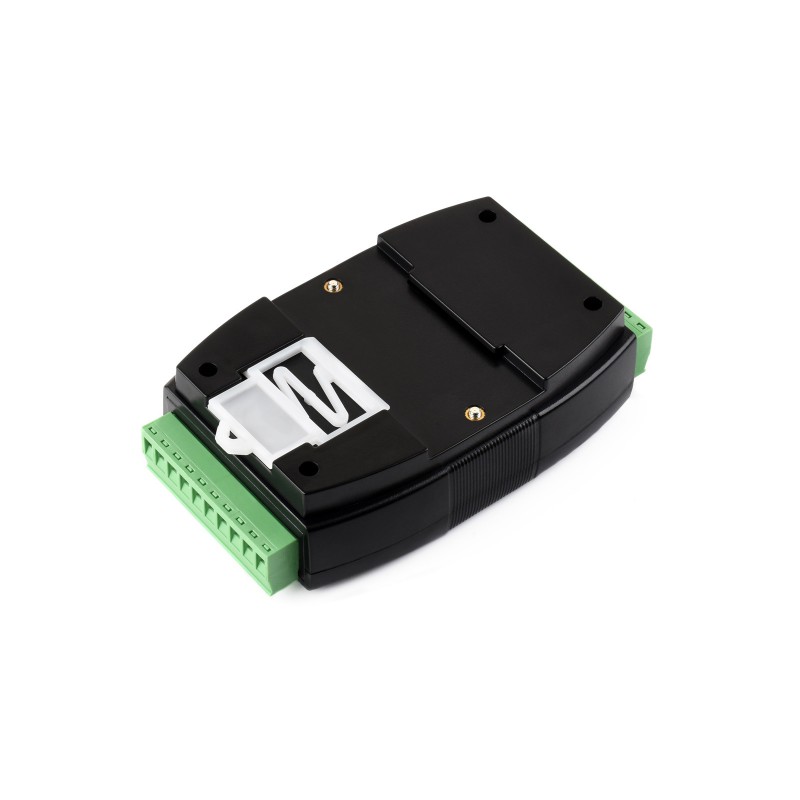

Wygodny montaż na szynie DIN

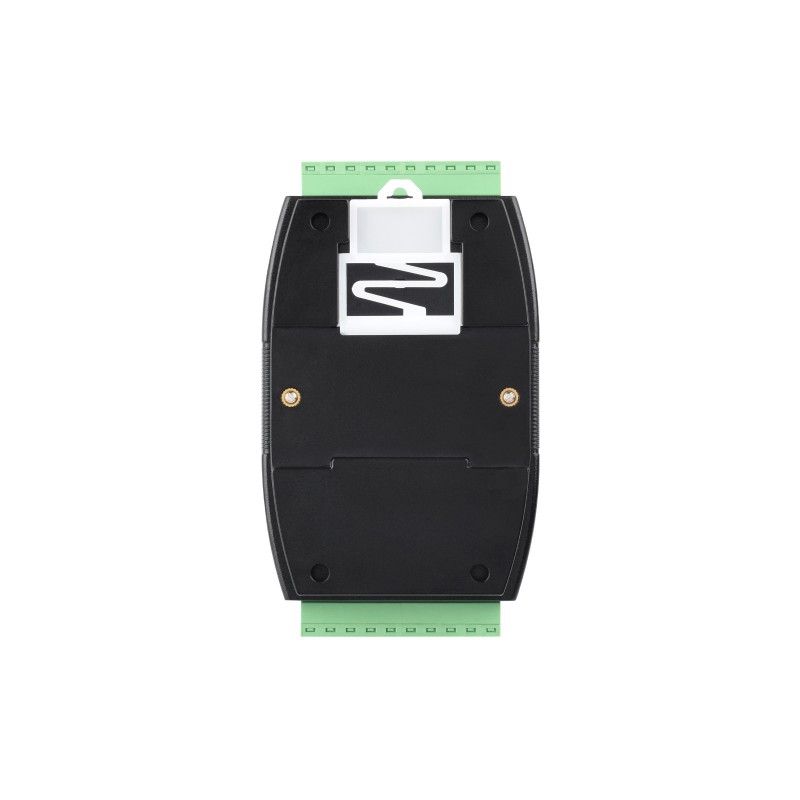

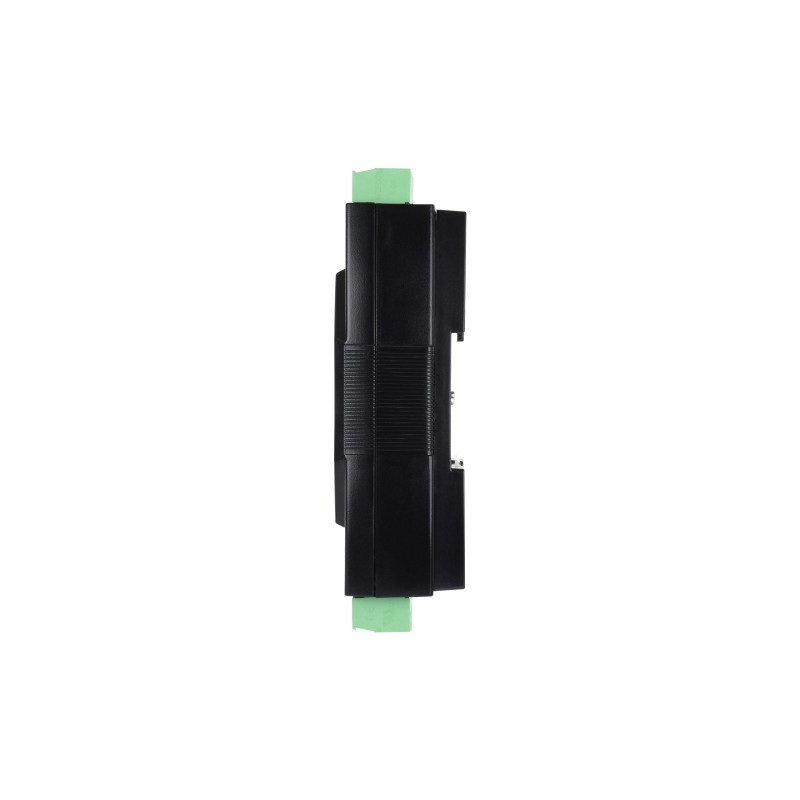

Solidna obudowa z zapięciem rail-mount umożliwia szybki oraz bezpieczny montaż na standardowej szynie DIN 35 mm. Taka konstrukcja ułatwia implementację urządzenia w profesjonalnych szafach sterowniczych i automatyce przemysłowej, dając jednocześnie możliwość łatwego łączenia kolejnych modułów.

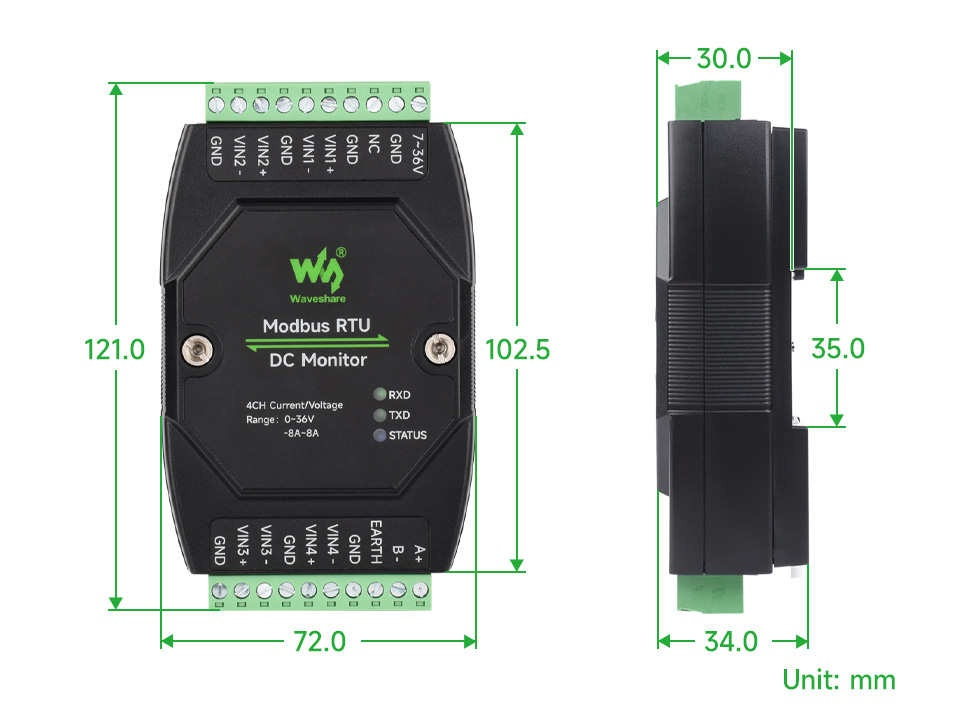

Wymiary
Specyfikacja techniczna
- Interfejs komunikacyjny: RS485
- Protokół: Standardowy Modbus RTU
- Prędkość transmisji (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Domyślny format komunikacji: 9600, N, 8, 1
- Napięcie zasilania: DC 7 ~ 36 V
- Rezystor pomiarowy prądu (bocznik): 0.002 Ω, tolerancja 1%
- Zakres pomiarowy napięcia: 0 ~ 36 V
- Zakres pomiarowy prądu: ±8 A
- Rozdzielczość pomiaru: 0.8 mA

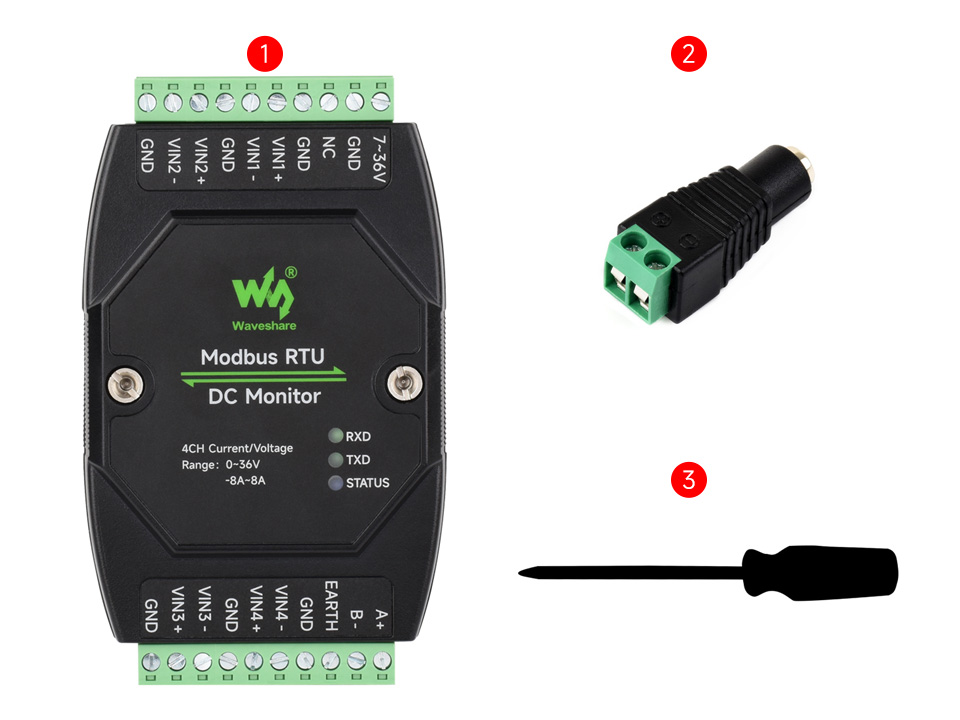

Zawartość zestawu
- Moduł Modbus RTU DC Monitor - 1 szt.
- Adapter zaciskowy do zasilania - 1 szt.
- Śrubokręt - 1 szt.
