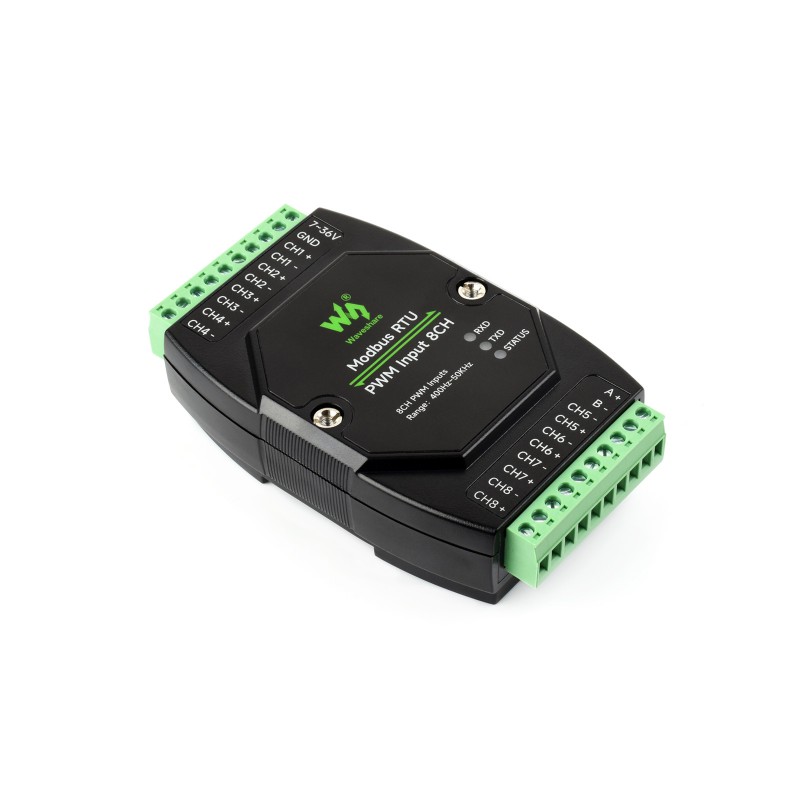

Przemysłowy moduł wejść PWM 8-kanałowy RS485 Modbus RTU
Przemysłowy, 8-kanałowy moduł wejść PWM komunikujący się przez interfejs RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie umożliwia precyzyjną detekcję częstotliwości oraz cyklu pracy sygnałów PWM, obsługując częstotliwości od 400 Hz do 50 kHz. Wyposażone jest w kompleksowe zabezpieczenia, w tym izolację galwaniczną, bezpiecznik polimerowy oraz diody TVS, co gwarantuje stabilną i bezpieczną pracę w aplikacjach przemysłowych.
Najważniejsze cechy
- Izolowany interfejs RS485 do akwizycji 8-kanałowego wejścia PWM.
- Szybka izolacja transoptorowa obsługująca detekcję sygnałów o wysokiej częstotliwości.
- Konfigurowalny adres urządzenia (1~255) z możliwością łączenia kaskadowego na magistrali RS485.
- Szeroki zakres zasilania 7~36V DC.
- Zintegrowana izolacja zasilania i sygnału niewymagająca dodatkowego zasilania po stronie terminala izolowanego.

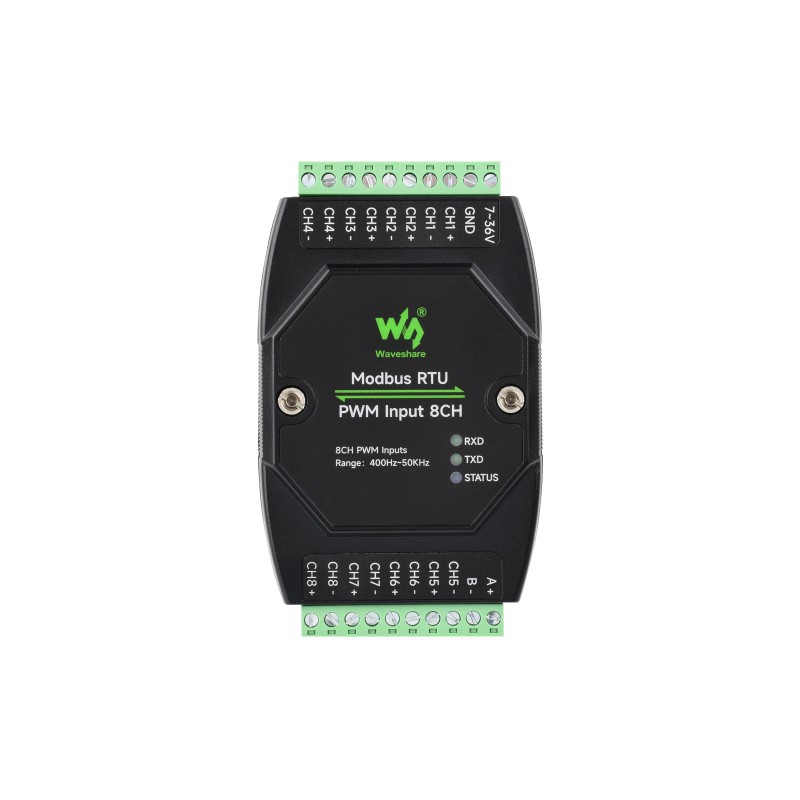

- Zabezpieczenia przemysłowe: bezpiecznik polimerowy, diody TVS, ochrona ESD oraz przed przepięciami.
- Wbudowany sprzętowy Watchdog zapewniający stabilną i ciągłą pracę układu.

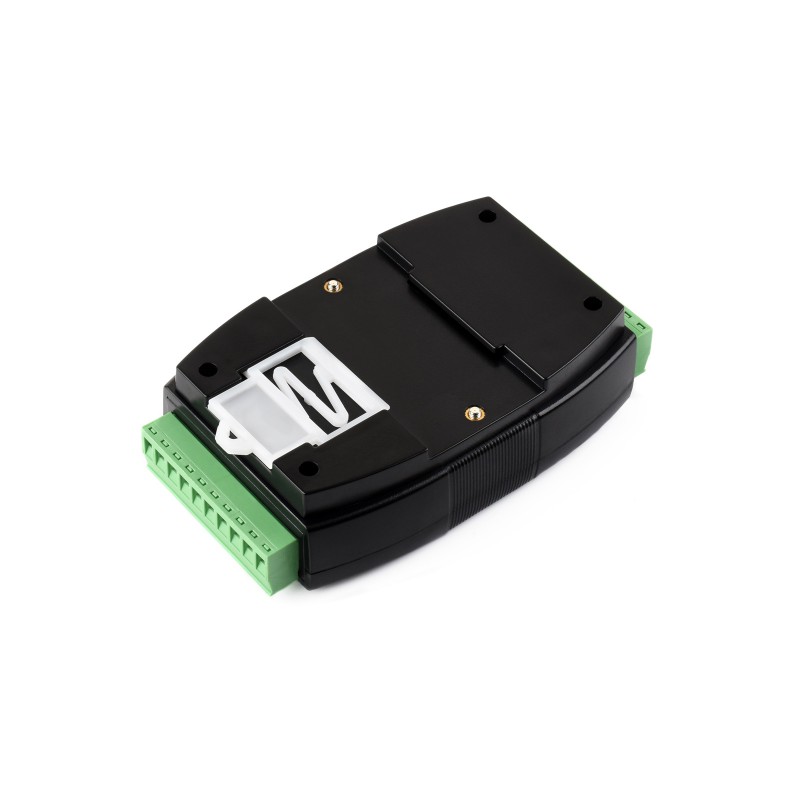

- Obudowa z możliwością łatwego montażu na szynie DIN oraz łączenia kaskadowego.

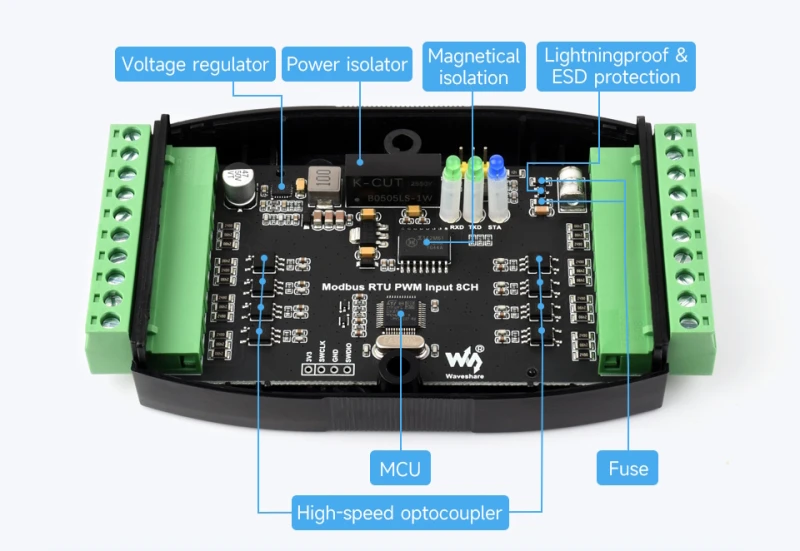

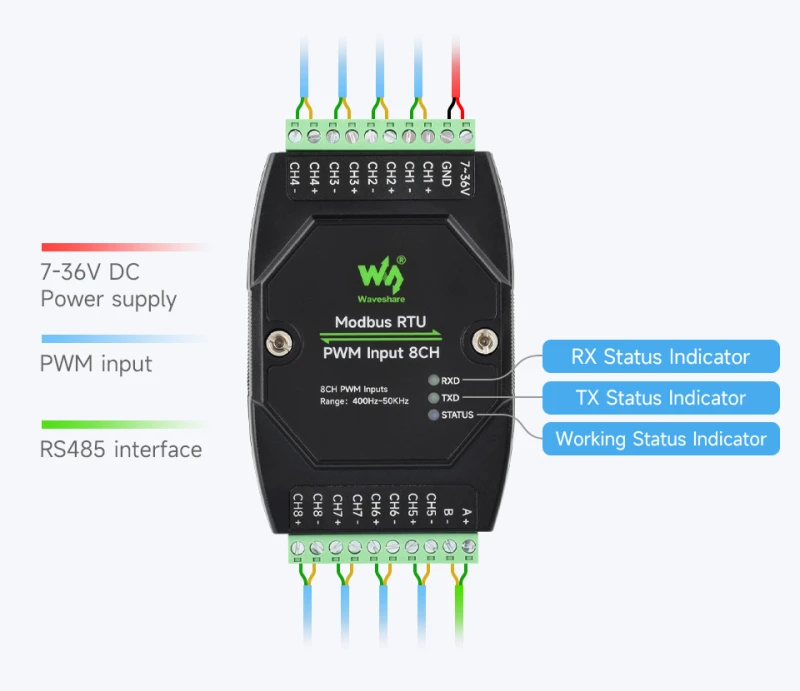

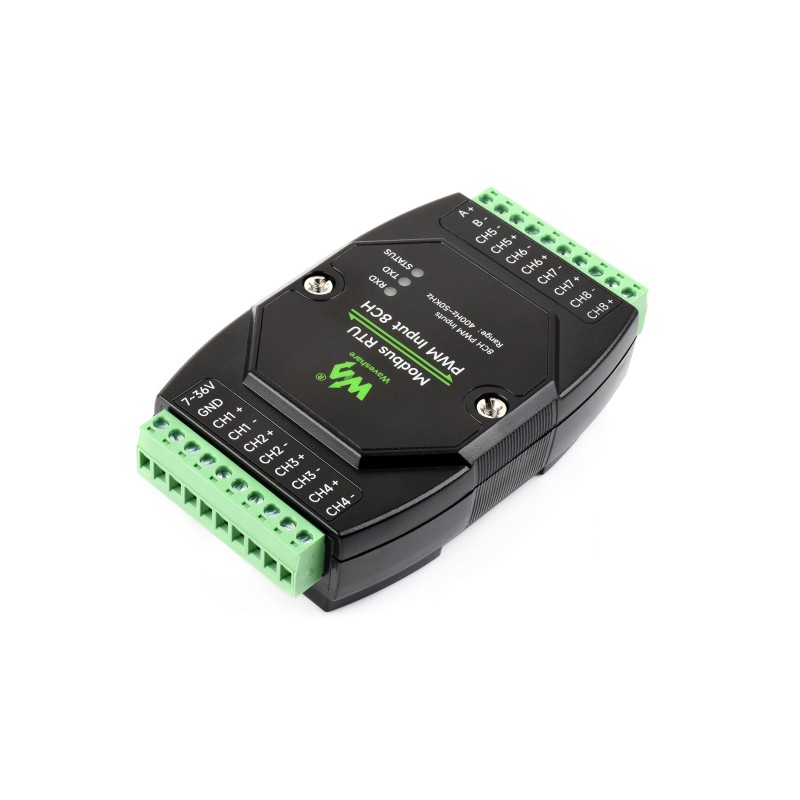

- 3 diody LED informujące o statusie układu MCU oraz transmisji sygnałów.
Funkcjonalność i zastosowanie
Głównym zadaniem modułu jest zbieranie sygnałów w postaci impulsów PWM i udostępnianie ich do odczytu w systemie master. Odbywa się to poprzez wysyłanie odpowiednich komend z użyciem protokołu Modbus RTU za pośrednictwem magistrali RS485. Moduł idealnie sprawdzi się w systemach automatyki, odczytach z czujników przemysłowych oraz zaawansowanych układach sterowania procesami.

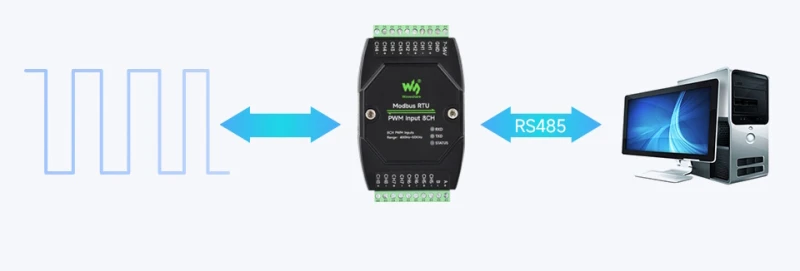

Izolacja i zabezpieczenia przemysłowe
Na płytce zaimplementowano podwójną izolację zasilania i sygnału dla komunikacji RS485. Zapewnia to wysoki poziom niezawodności oraz bardzo dużą odporność na zakłócenia elektromagnetyczne w trudnym środowisku. Wbudowane diody TVS (Transient Voltage Suppressor) skutecznie tłumią skoki napięcia i stany nieustalone w obwodzie, chroniąc układ przed wyładowaniami atmosferycznymi oraz wyładowaniami elektrostatycznymi (ESD). Z kolei polimerowy bezpiecznik PTC i diody ochronne zapewniają odporność na przetężenia i przepięcia, stabilizując pobór prądu i napięcie wyjściowe.
Specyfikacja techniczna
- Interfejs komunikacyjny: RS485
- Prędkość transmisji (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Domyślny format komunikacji: 9600, N, 8, 1
- Protokół: Standardowy Modbus RTU
- Napięcie zasilania: DC 7~36V
- Napięcie wejścia impulsowego: 3.3V ~ 30V
- Zakres detekcji częstotliwości: 400Hz ~ 50kHz
- Rozdzielczość częstotliwości: 0.01Hz
- Dokładność częstotliwości: 5‰
- Zakres detekcji cyklu pracy (Duty Cycle): 0 ~ 100%
- Rozdzielczość cyklu pracy: 0.01%
- Dokładność cyklu pracy: 5‰

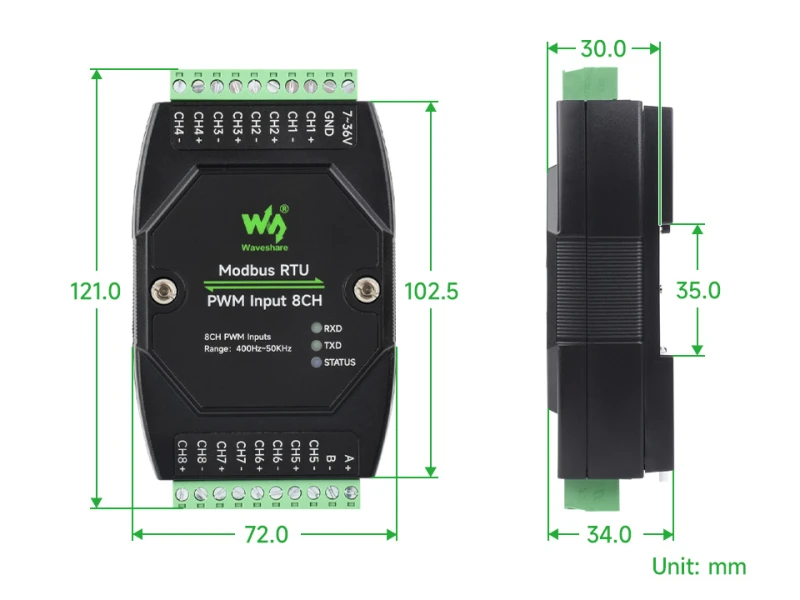

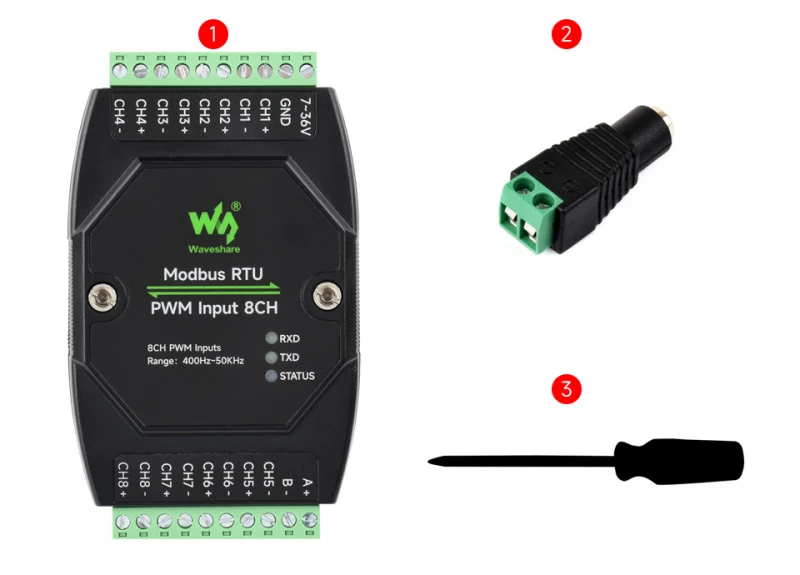

Zawartość zestawu
- Moduł Modbus RTU PWM Input 8CH
- Adapter terminala do łatwego podłączenia zasilania
- Śrubokręt ułatwiający montaż
