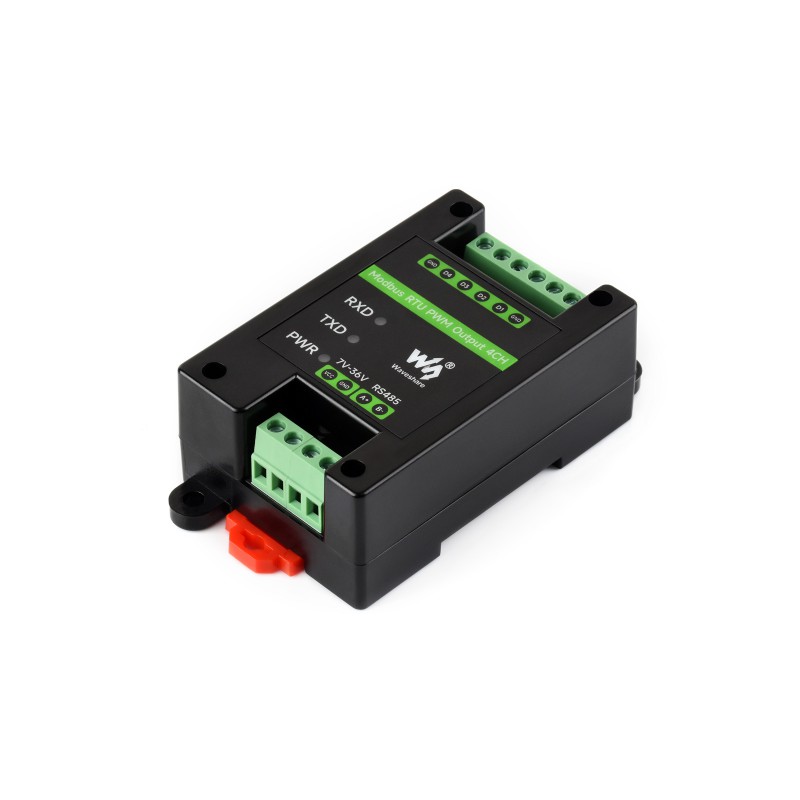

Przemysłowy moduł wyjść 4-CH PWM RS485 Modbus RTU
Przemysłowy moduł wyjść oferujący 4 niezależne kanały PWM o regulowanej częstotliwości i cyklu pracy, sterowane przez interfejs RS485 z użyciem protokołu Modbus RTU. Urządzenie zostało zaprojektowane z myślą o wymagających środowiskach przemysłowych, posiada podwójną izolację (zasilania i sygnału) oraz wbudowane zabezpieczenia, a całość zamknięto w obudowie przystosowanej do montażu na szynie DIN.
Najważniejsze cechy:
- 4 kanały wyjściowe PWM z niezależną regulacją częstotliwości i cyklu pracy.
- Komunikacja przez izolowany interfejs RS485 z wykorzystaniem standardowego protokołu Modbus RTU.
- Wyjścia izolowane za pomocą szybkich transoptorów, z możliwością zmiany napięcia wyjściowego (3.3V lub 5V) za pomocą wewnętrznej zworki.
- Konfigurowalny adres urządzenia (1~255) umożliwiający łączenie kaskadowe wielu modułów na magistrali RS485.
- Szeroki zakres napięcia zasilania (7~36V DC) dzięki wbudowanemu stabilizatorowi.
- Podwójna izolacja: unibody dla zasilania oraz magnetyczna dla sygnału, zapewniająca wysoką odporność na zakłócenia.
- Wbudowane zabezpieczenia: bezpiecznik polimerowy (resetowalny), diody TVS, ochrona przed przepięciami, wyładowaniami elektrostatycznymi i przetężeniem.
- Sprzętowy watchdog gwarantujący stabilną pracę bez zawieszeń.

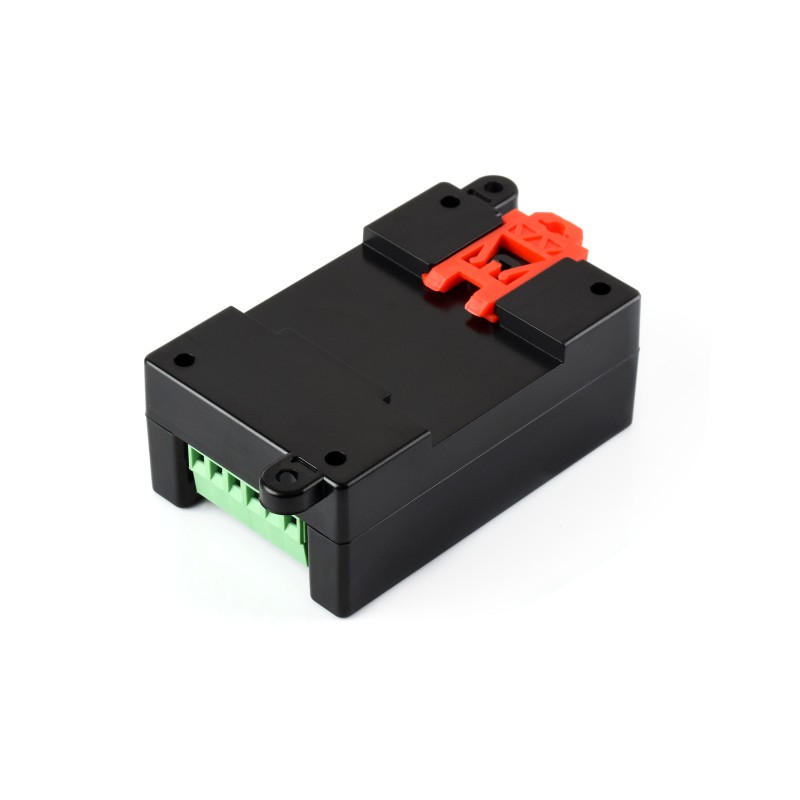

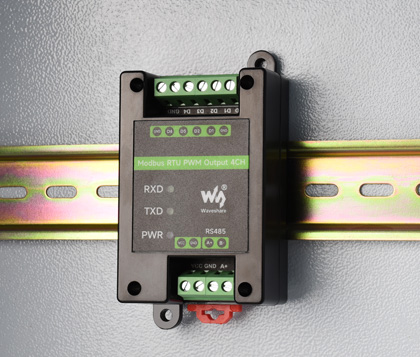

- Kompaktowa obudowa przystosowana do montażu na standardowej szynie DIN.
- Trzy diody LED sygnalizujące stan zasilania oraz nadawania i odbierania sygnału.
Podstawowa funkcjonalność

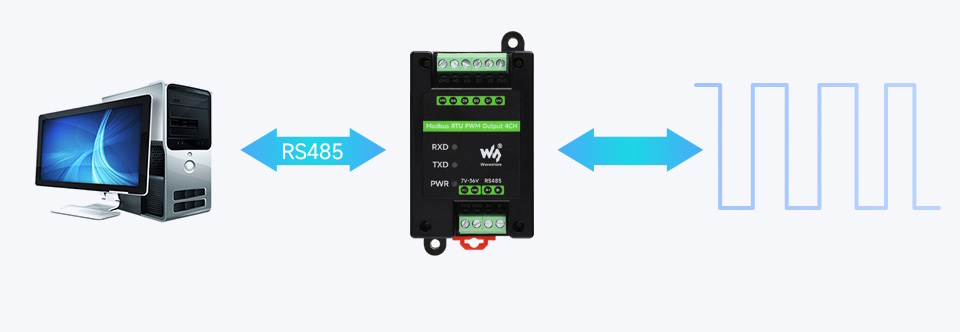

Urządzenie umożliwia wysyłanie poleceń w protokole Modbus RTU za pośrednictwem magistrali RS485, co pozwala na precyzyjne generowanie i sterowanie sygnałami wyjściowymi PWM.

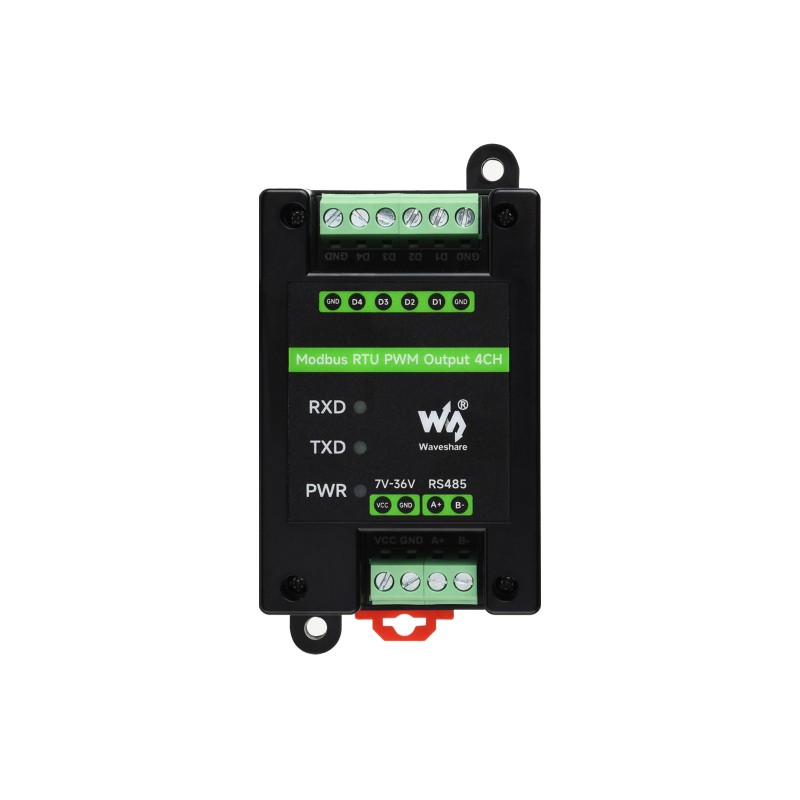

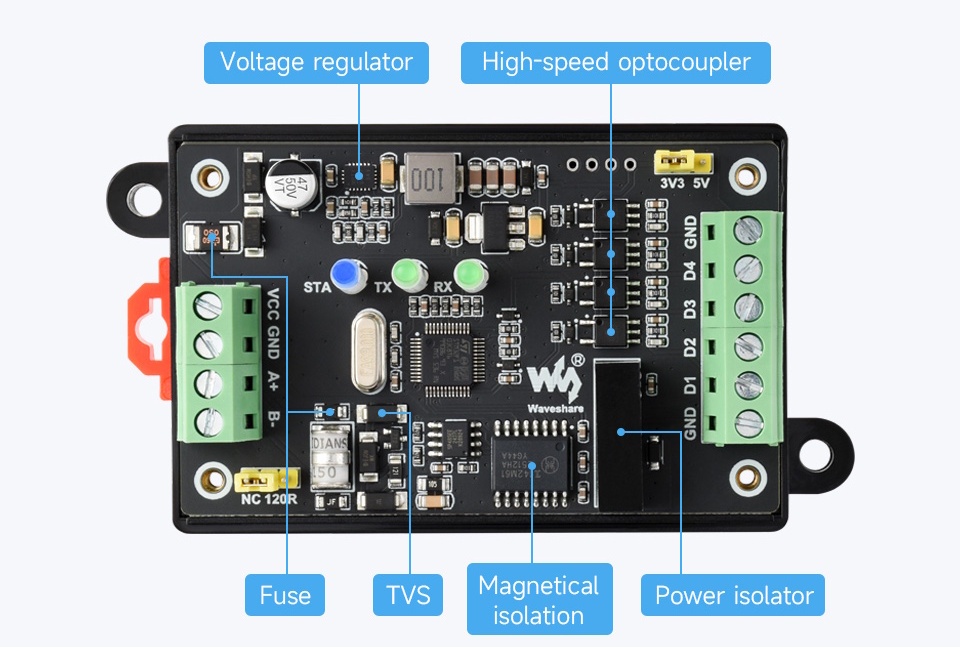

Przemysłowa izolacja i zabezpieczenia
Moduł posiada zintegrowaną, podwójną izolację zasilania i sygnału dla komunikacji RS485, zapewniając stabilne napięcie izolacji oraz silną ochronę przed zakłóceniami. Wbudowane diody TVS skutecznie tłumią przepięcia i chwilowe piki napięciowe. Urządzenie jest chronione przed wyładowaniami ESD. Zastosowanie bezpiecznika polimerowego oraz diod ochronnych gwarantuje stabilne parametry prądowe, co czyni moduł idealnym wyborem do rygorystycznych zastosowań przemysłowych.

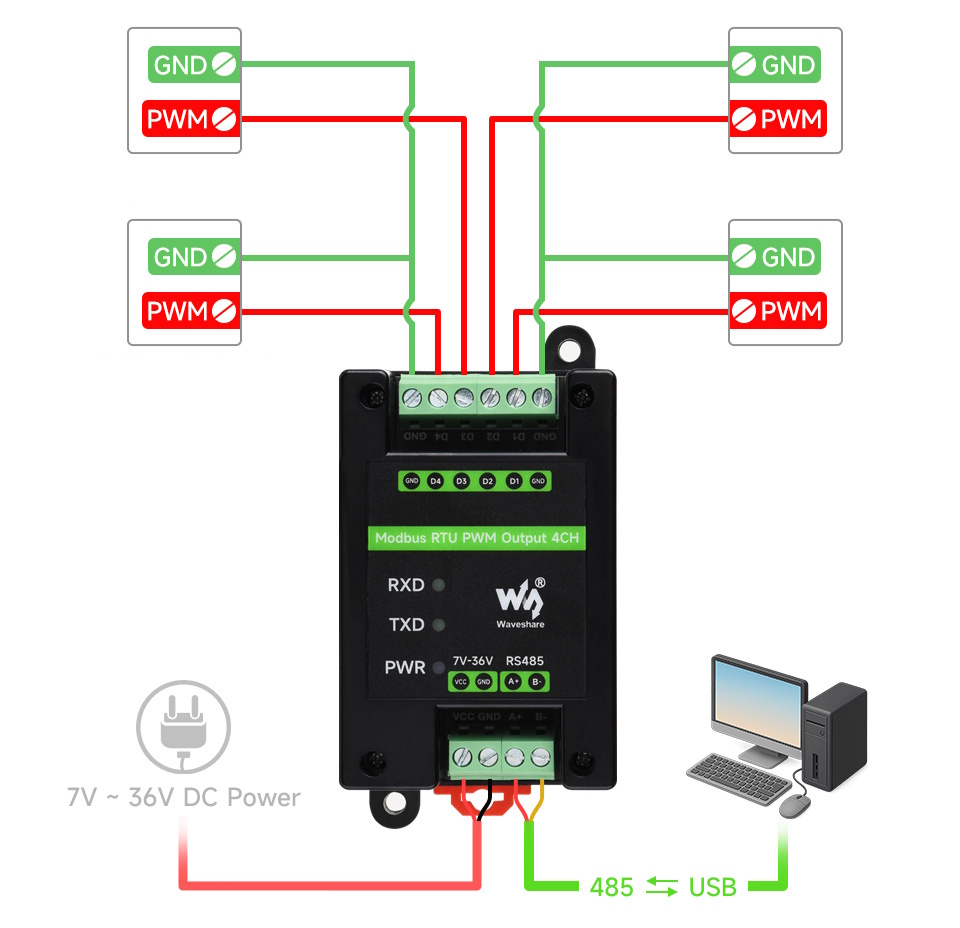

Schemat podłączenia

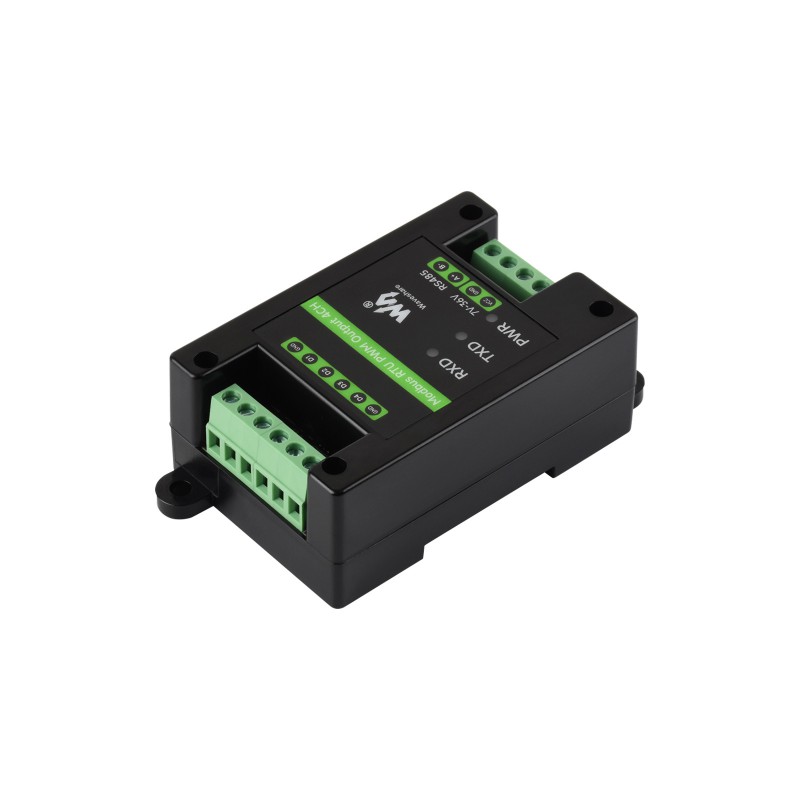

Terminale od D1 do D4 to złącza wyjściowe sygnału PWM, natomiast GND stanowi masę zasilania. Zakres częstotliwości wyjściowej PWM wynosi od 1 Hz do 200 kHz. Aby połączyć urządzenie z komputerem lub sterownikiem nadrzędnym, należy użyć konwertera RS485, łącząc sygnały przewodami: A do A oraz B do B.
Konfiguracja adresu
Moduł nie posiada sprzętowych przełączników DIP do konfiguracji. Adres urządzenia (slave address) nadawany jest wyłącznie drogą programową, przy pomocy odpowiednich komend konfiguracyjnych wysyłanych przez magistralę.

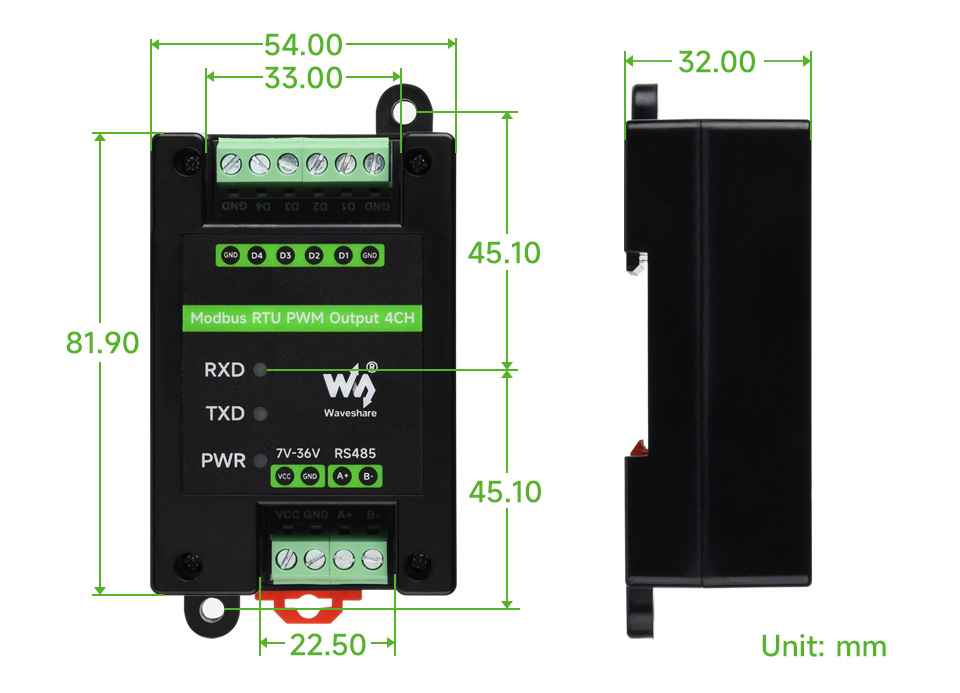

Wymiary
Specyfikacja techniczna
- Interfejs komunikacyjny: RS485
- Szybkość transmisji (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Domyślny format komunikacji: 9600, N, 8, 1
- Protokół: Standardowy Modbus RTU
- Napięcie zasilania: DC 7~36V
- Napięcie wyjściowe: Domyślnie 3.3V (możliwość zmiany na 5V za pomocą zworki)
- Prąd wyjściowy: Poziom sygnału, < 30mA
- Częstotliwość impulsów: 1Hz ~ 200KHz
- Rozdzielczość częstotliwości: 0.01Hz
- Dokładność częstotliwości: 5‰
- Cykl pracy (Duty Cycle): 0 ~ 100%
- Rozdzielczość cyklu pracy: 0.01%
- Dokładność cyklu pracy: 5‰ (1Hz ~ 50kHz), 1% (50kHz ~ 200kHz)
Zawartość zestawu

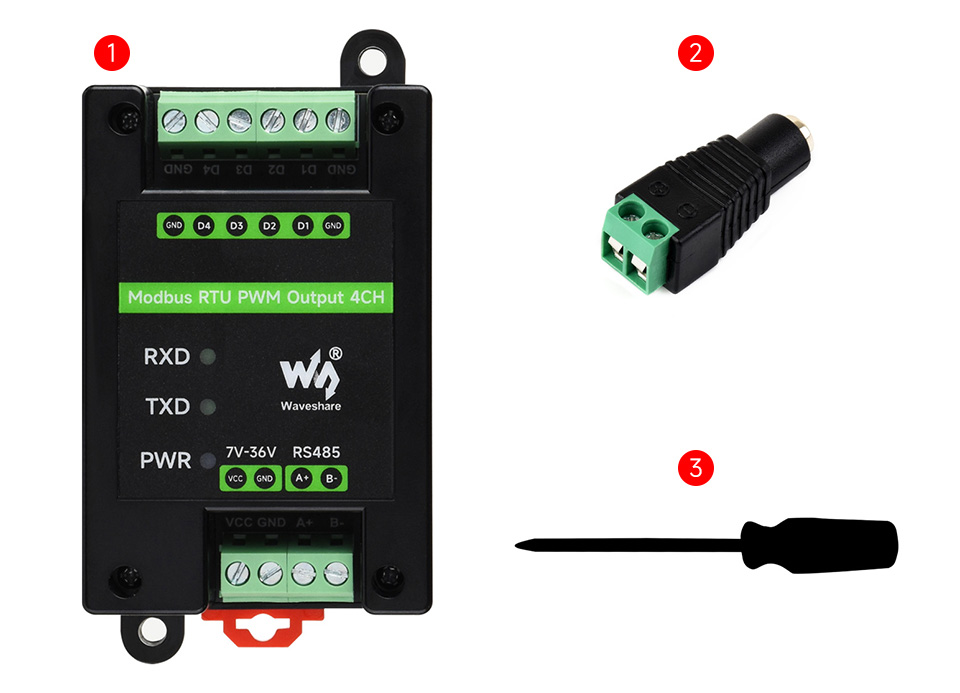

- Moduł Modbus RTU PWM Output 4CH x1
- Adapter terminala zasilania x1
- Śrubokręt x1
