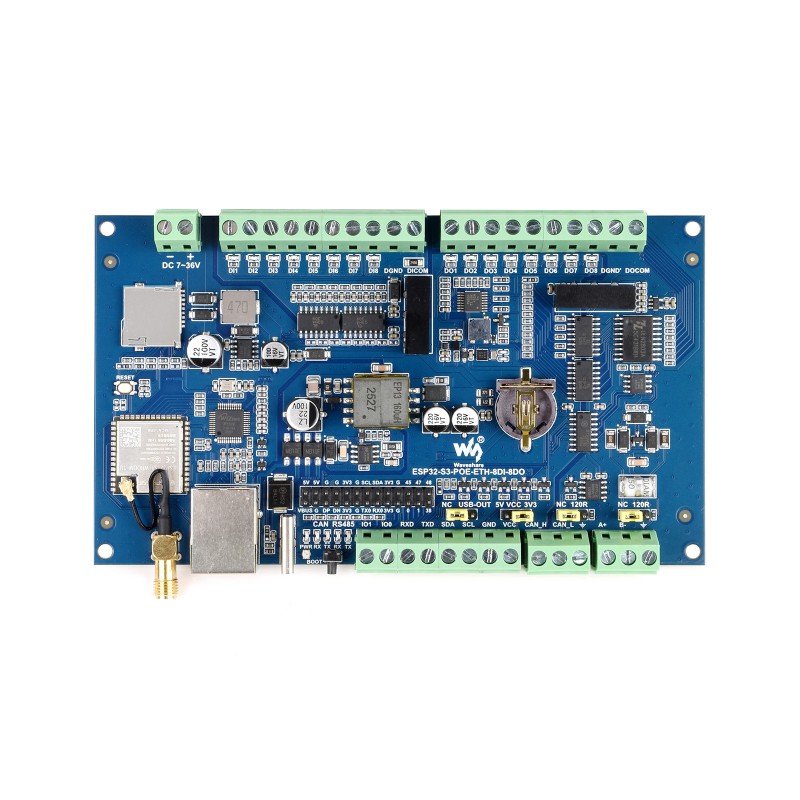

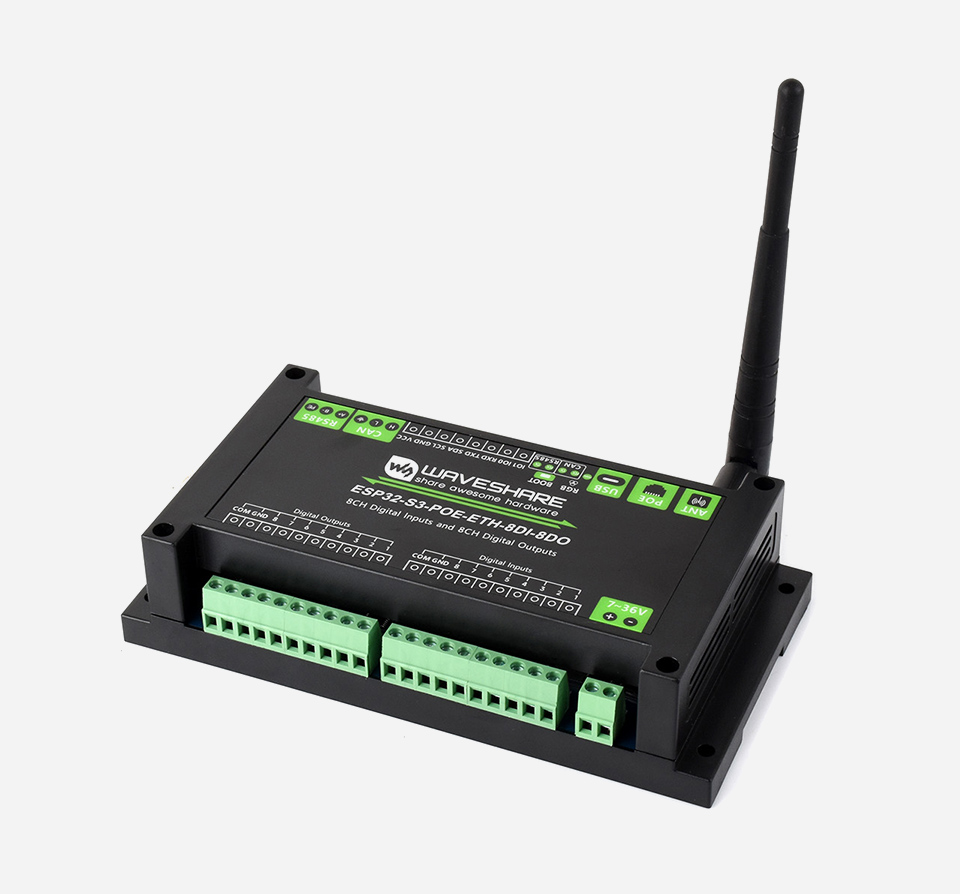

Przemysłowy sterownik ESP32-S3 - 8x DI, 8x DO, PoE Ethernet, RS485, CAN
Zaawansowany sterownik przemysłowy oparty na układzie ESP32-S3, wyposażony w 8 wejść i 8 wyjść cyfrowych z pełną izolacją oraz port Ethernet z obsługą PoE. Oferuje komunikację RS485, CAN, Wi-Fi i Bluetooth, zapewniając niezawodność w systemach automatyki i monitoringu montowanych na szynie DIN.
Najważniejsze cechy:
- Procesor ESP32-S3 Xtensa 32-bit LX7 dual-core o taktowaniu do 240 MHz.
- 8 wyjść cyfrowych: tranzystory Darlingtona, izolacja optyczna, prąd do 500 mA.
- 8 wejść cyfrowych: aktywne i pasywne (NPN/PNP), dwukierunkowa izolacja optyczna.
- Port Ethernet 10/100Mbps (W5500) z zasilaniem PoE zgodnym z IEEE 802.3af.
- Izolowane interfejsy RS485 oraz CAN z zabezpieczeniami TVS i ESD.
- Łączność bezprzewodowa Wi-Fi 2.4GHz oraz Bluetooth 5 (LE).
- Pamięć: 16MB Flash oraz 8MB PSRAM dla wymagających aplikacji.
- Szeroki zakres zasilania od 7V do 36V DC przez złącze śrubowe.
- Wbudowany RTC, slot kart TF, buzer oraz programowalna dioda RGB LED.

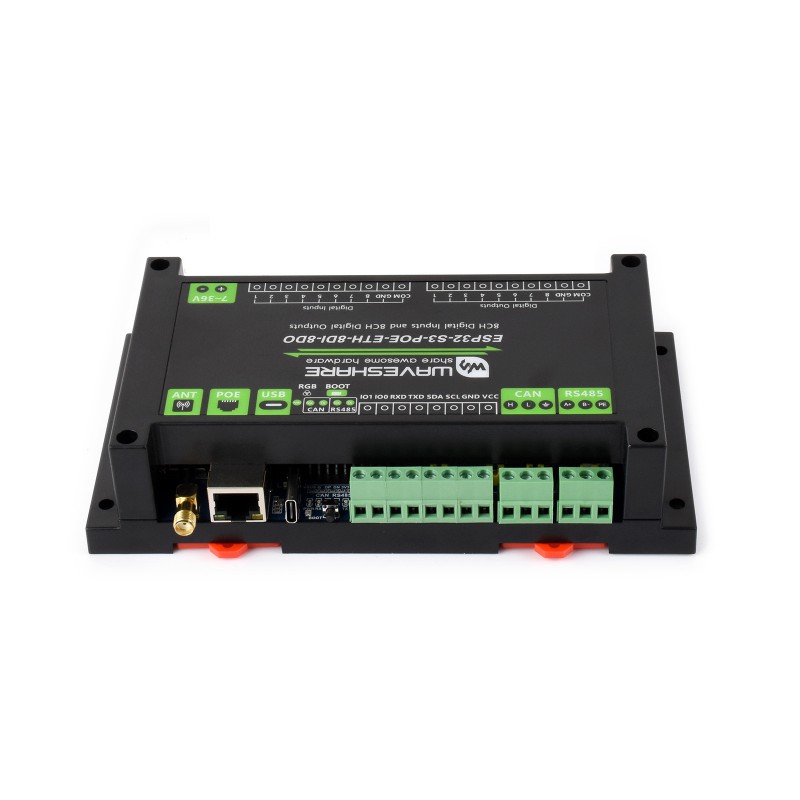

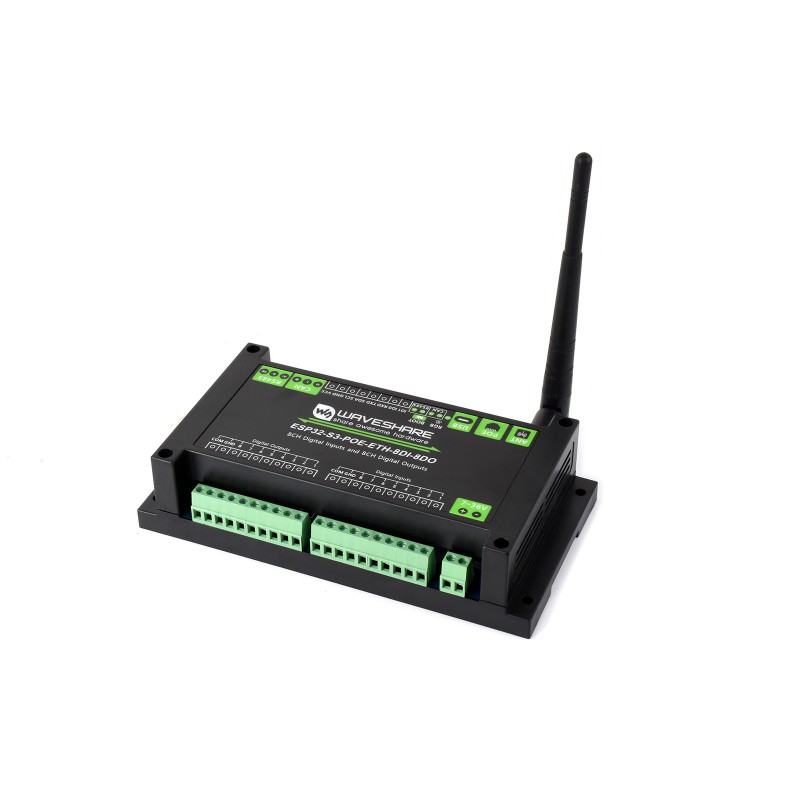

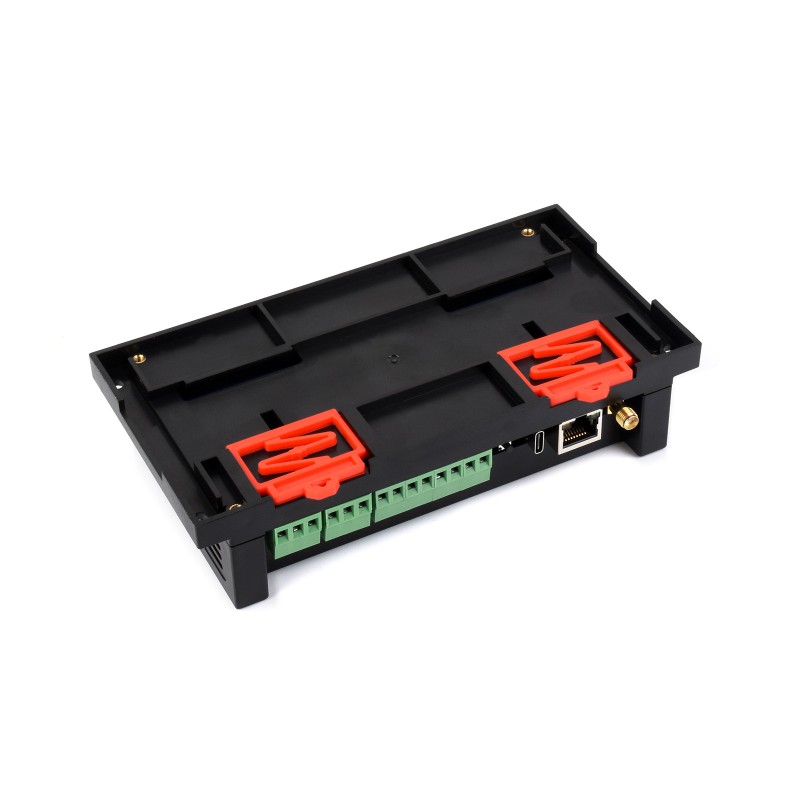

- Obudowa ochronna z montażem na standardową szynę DIN.

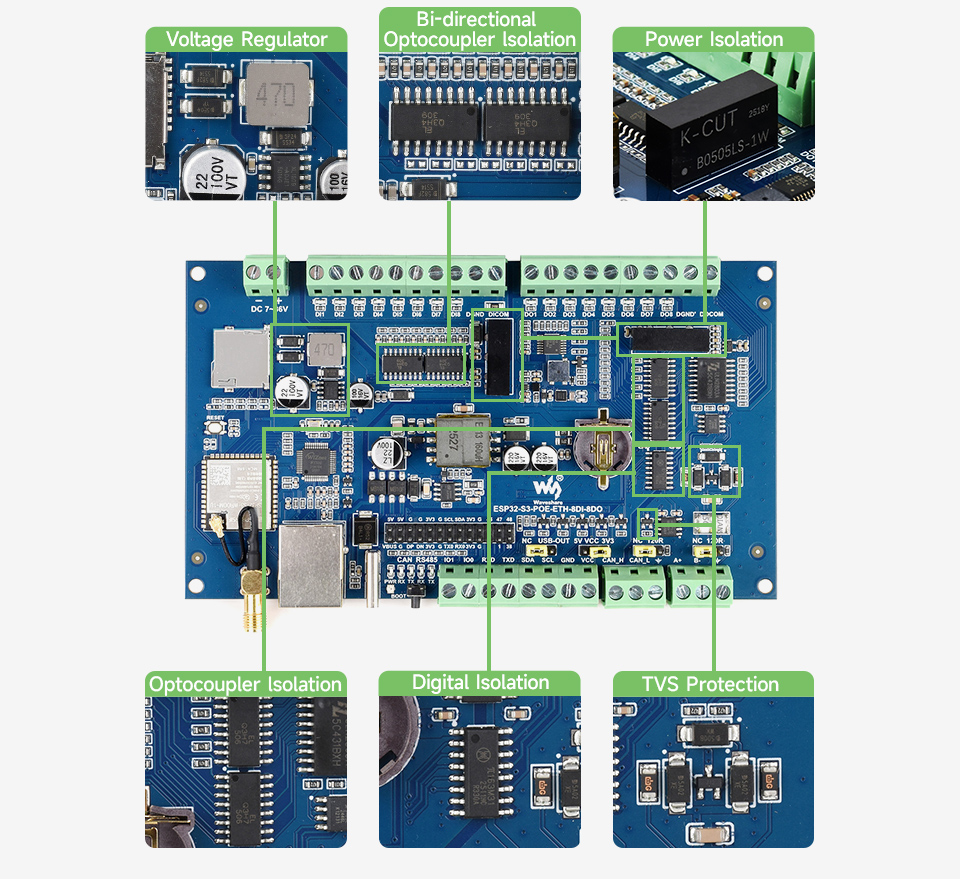

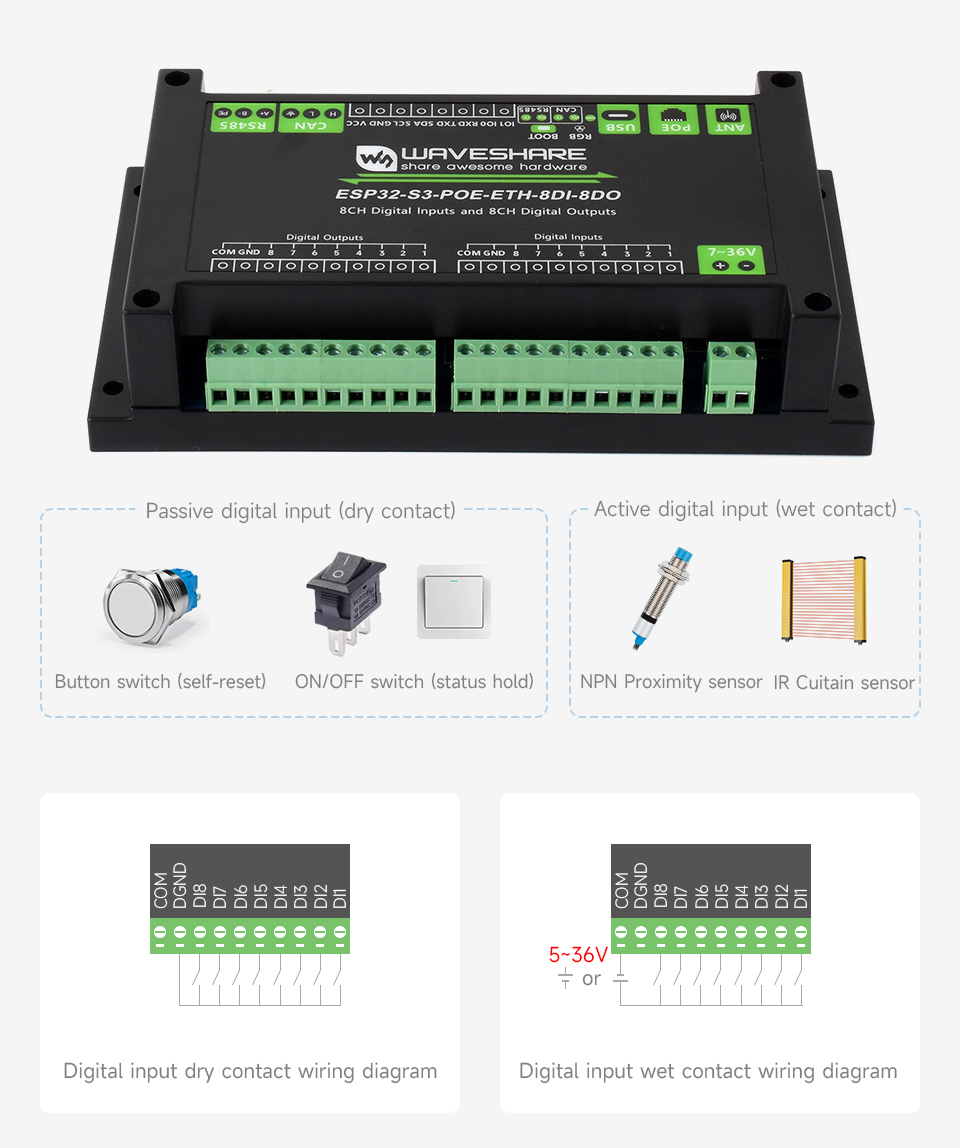

Izolowane wejścia i wyjścia cyfrowe

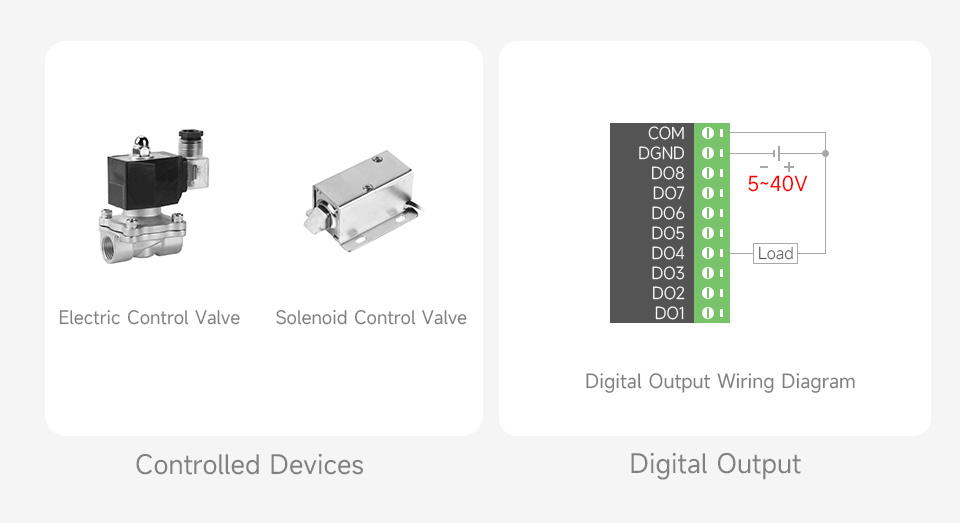

Sterownik oferuje 8 kanałów wejściowych wspierających sygnały aktywne i pasywne (PNP/NPN) z pełną izolacją optyczną. 8 kanałów wyjściowych typu otwarty dren (Open-drain) opartych na tranzystorach Darlingtona pozwala na bezpośrednie sterowanie przekaźnikami przy obciążeniu do 500 mA na kanał.

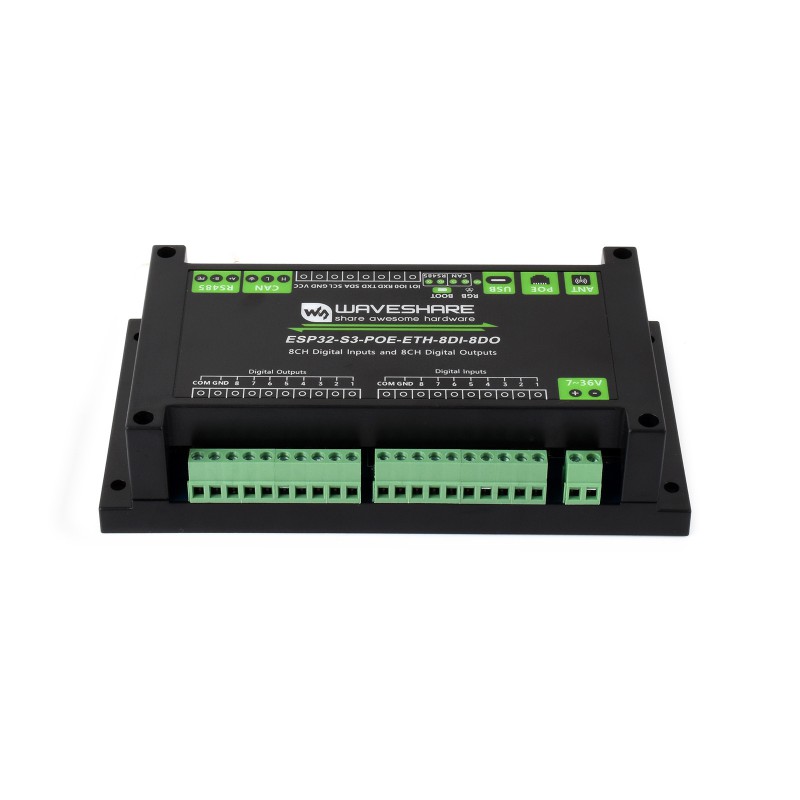

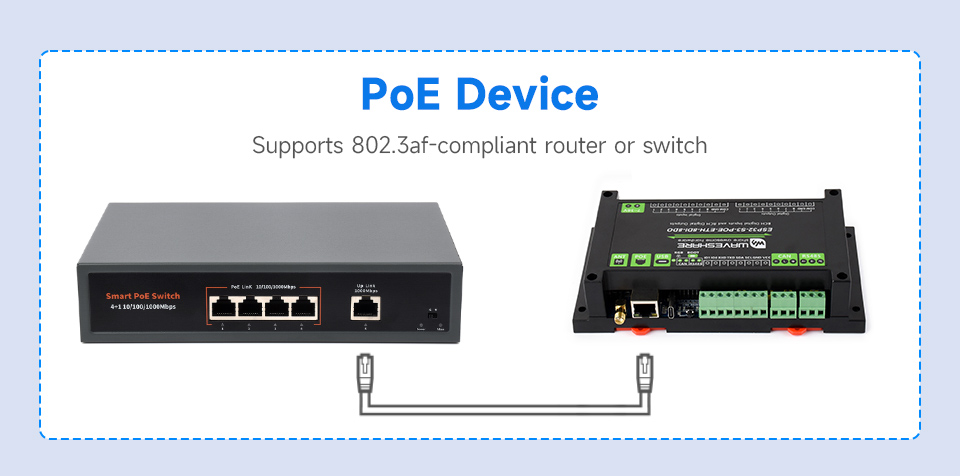

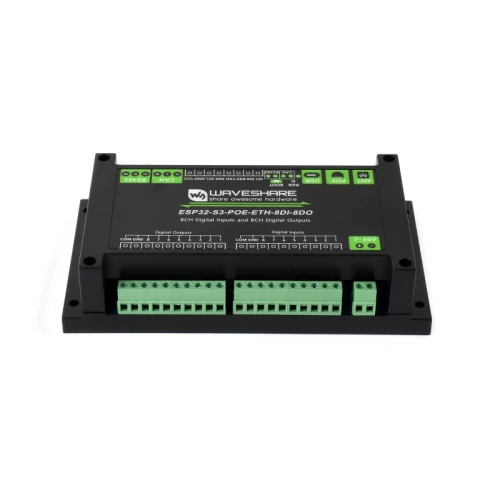

Komunikacja sieciowa i zasilanie PoE
Dzięki zintegrowanemu modułowi PoE, urządzenie może być zasilane bezpośrednio przez kabel Ethernet. Eliminuje to konieczność prowadzenia dodatkowych przewodów zasilających, upraszczając instalację w rozproszonych systemach IoT i automatyce budynkowej.

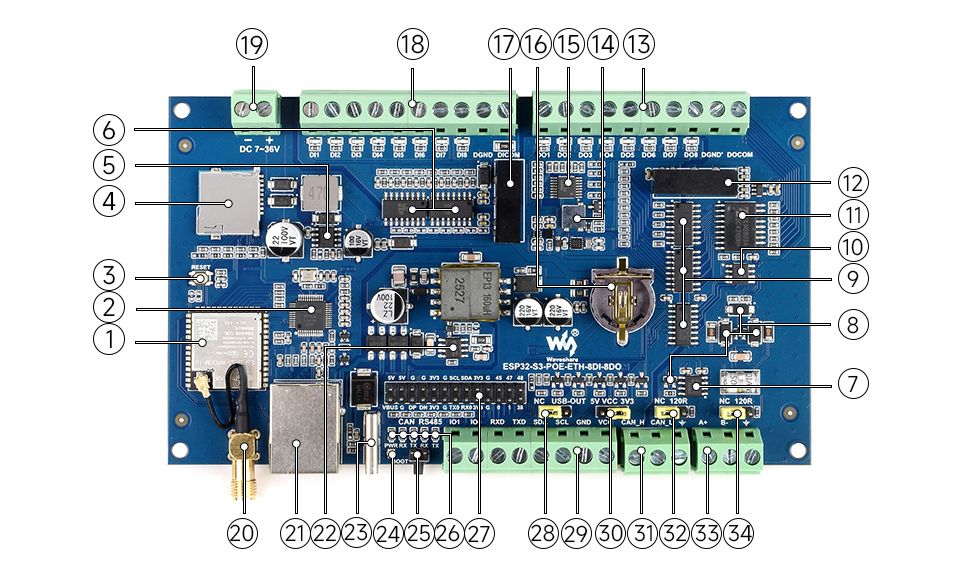

Budowa urządzenia i komponenty
- ESP32-S3-WROOM-1U-N16R8: Dual-core, 16MB Flash, 8MB PSRAM
- W5500: Kontroler Ethernet 10/100 Mbps
- Slot kart TF: Magazyn danych i plików
- Moduł zasilania: DC-DC
- Izolacja optyczna: Dwukierunkowa dla wejść
- Transceiver CAN: Izolowany interfejs komunikacyjny
- Diody TVS: Ochrona przeciwprzepięciowa
- Transceiver RS485: Izolowany port Modbus
- Tranzystory Darlingtona: Wyjścia do 500mA
- Buzer: Sygnalizacja dźwiękowa
- TCA9554PWR: Ekspander I/O dla wyjść
- Gniazdo baterii RTC: Podtrzymanie czasu (CR1220)
- Terminale DI/DO: Złącza śrubowe wejść i wyjść
- Port Ethernet: Obsługa PoE
- Antena zewnętrzna: Złącze SMA dla Wi-Fi/BT
- USB Type-C: Programowanie i komunikacja
- WS2812 RGB LED: Programowalna dioda statusu
- Przyciski: BOOT i RESET
- Wskaźniki LED: PWR, RXD, TXD (RS485/CAN)
- Terminal RS485 i CAN: Z rezystorami 120R (zworki)
- Terminal wielofunkcyjny: Wybór poziomów logicznych
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3 (240 MHz)
- Wejścia cyfrowe: 8 kanałów (5V~36V)
- Wyjścia cyfrowe: 8 kanałów (5V~40V, 500mA)
- Ethernet: 10/100M, PoE IEEE 802.3af
- RS485 / CAN: Izolowane, TVS, ESD
- Zasilanie: 7~36V DC / PoE
- Łączność: Wi-Fi 2.4GHz, BT 5 (LE)
- Pamięć: 16MB Flash, 8MB PSRAM
- Obudowa: Na szynę DIN
- Wymiary: 175 × 90 × 40 mm

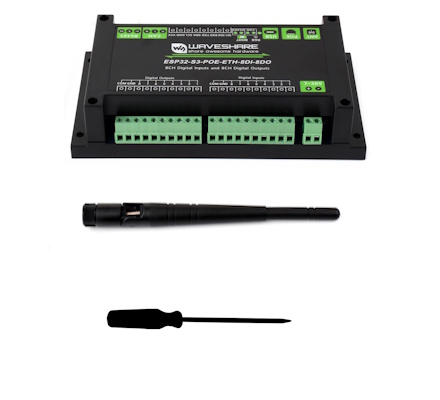

Zawartość zestawu
- Sterownik ESP32-S3-POE-ETH-8DI-8DO x1
- Antena 2.4G 4DB SMA x1
- Śrubokręt montażowy x1
