Przetwornica DC-DC wyjście 3,3 V lub 5 V MP9447GL-Z

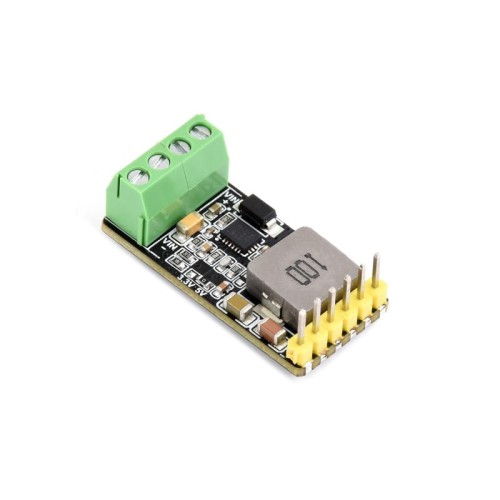

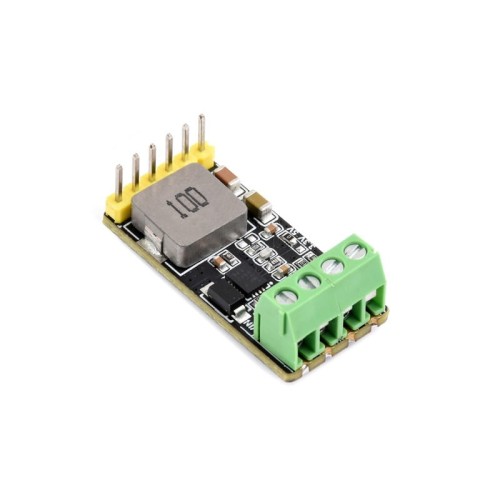

Miniaturowy Moduł DC-DC Buck – konfigurowalne wyjście 3,3 V lub 5 V

Ten niewielki, a zarazem wydajny moduł DC-DC Buck zapewnia szeroki zakres napięcia wejściowego od 5 V do 36 V  i umożliwia uzyskanie stabilizowanego napięcia wyjściowego 3,3 V lub 5 V. Domyślnie skonfigurowany jest na wyjście 5 V, jednak po przelutowaniu rezystora można go przestawić na tryb 3,3 V . Dzięki zaawansowanej technologii black immersion gold moduł cechuje się wysoką jakością wykonania i jest łatwy do wkomponowania w różnego rodzaju projekty.

Najważniejsze cechy

• Szeroki zakres napięcia wejściowego: 5–36 V
• Regulowane wyjście: 3,3 V lub 5 V
• Wysoki prąd wyjściowy: do 4 A
• Kompaktowe wymiary: łatwość integracji w małych urządzeniach

Specyfikacja

• Tryb 5 V (domyślny)
  • Napięcie wejściowe: 6–36 V
  • Napięcie wyjściowe: 5 V
• Tryb 3,3 V (po przelutowaniu rezystora)
  • Napięcie wejściowe: 5–36 V
  • Napięcie wyjściowe: 3,3 V
• Prąd wyjściowy: 0–4 A, powyżej 3A zalecane jest dodatkowe chłodzenie
• Częstotliwość przełączania: 500 kHz
• Sprawność: ~90%
• Wymiary: 33 × 16 × 5,7 mm

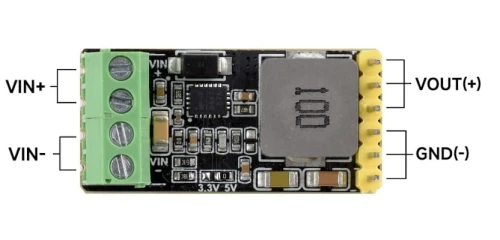

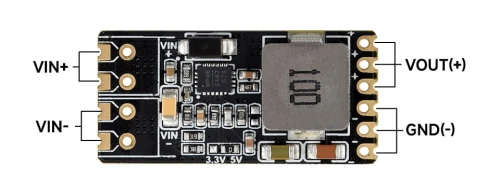

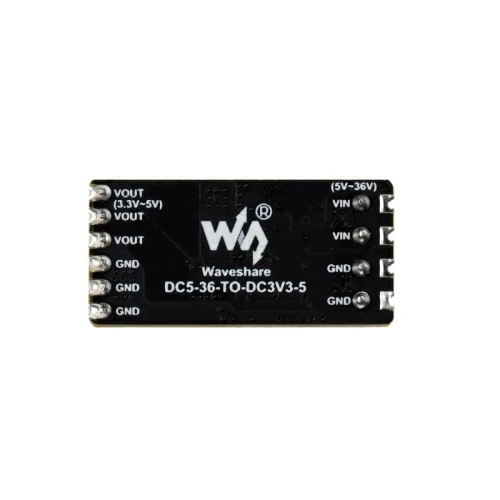

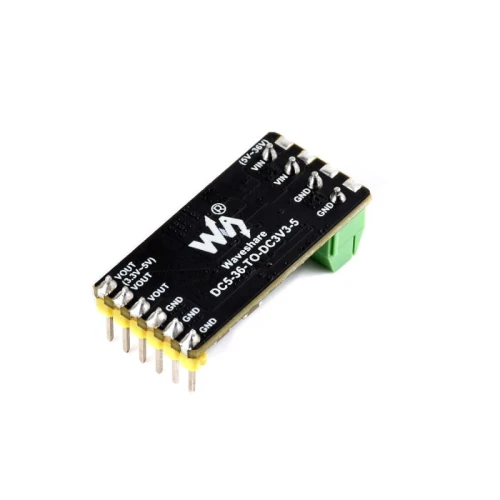

 Opis wyprowadzeń

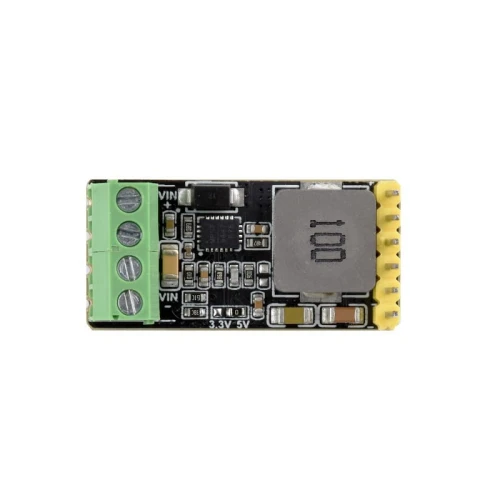

Sposób wyboru napięcia wyjściowego

Aby zmienić napięcie wyjściowe z domyślnych 5 V na 3,3 V, należy przelutować rezystor zerowej wartości (0R) na przewidziane na płytce miejsce odpowiadające wyjściu 3,3 V. Innymi słowy, trzeba fizycznie przełożyć lub dołożyć zworę (rezystor 0R) w odpowiedniej pozycji na module, co spowoduje przełączenie układu w tryb 3,3 V.

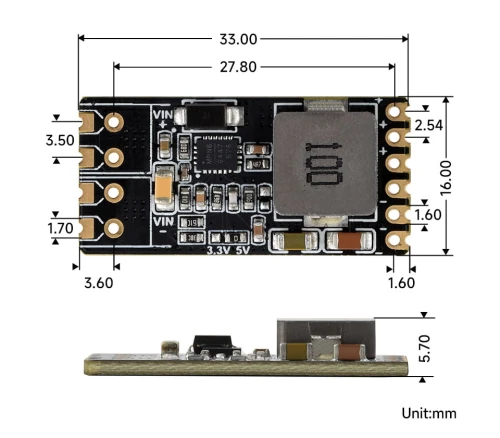

Wymiary

Ten moduł doskonale sprawdzi się w szerokiej gamie aplikacji, gdzie wymagana jest stabilizacja napięcia przy ograniczonych gabarytach i wysokim zapotrzebowaniu na prąd. Dzięki solidnemu wykonaniu oraz łatwej zmianie napięcia wyjściowego stanowi niezastąpiony element w nowoczesnych projektach elektronicznych.

Zawartość zestawu

Wiki: https://www.waveshare.com/wiki/DC5-36-TO-DC3V3-5
