RP2350 Touch AMOLED 1.8 Płytka rozwojowa 368x448 QSPI IMU RTC USB-C
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

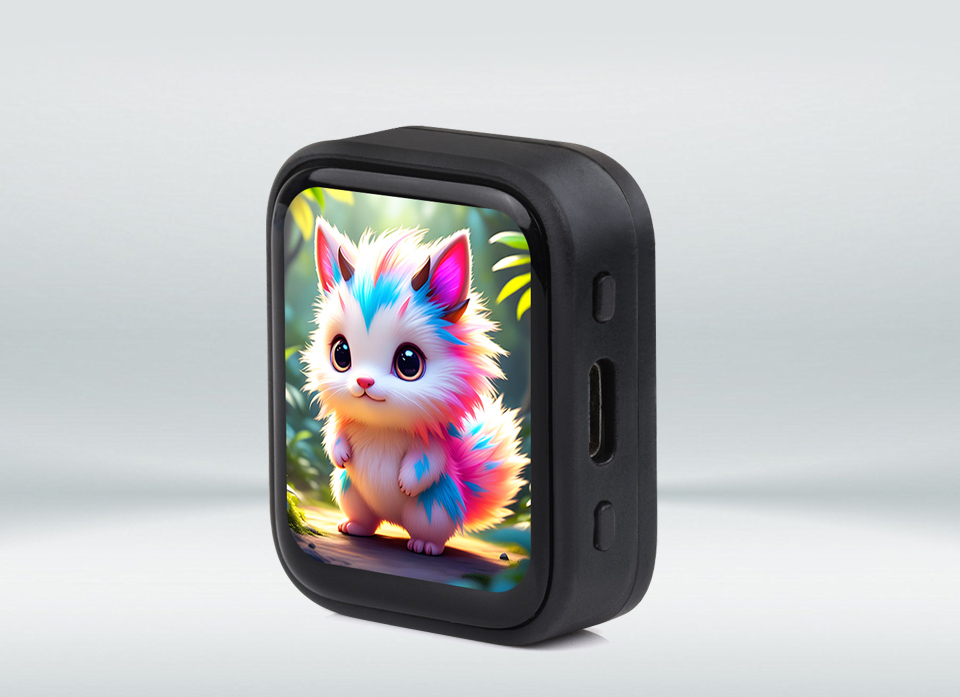

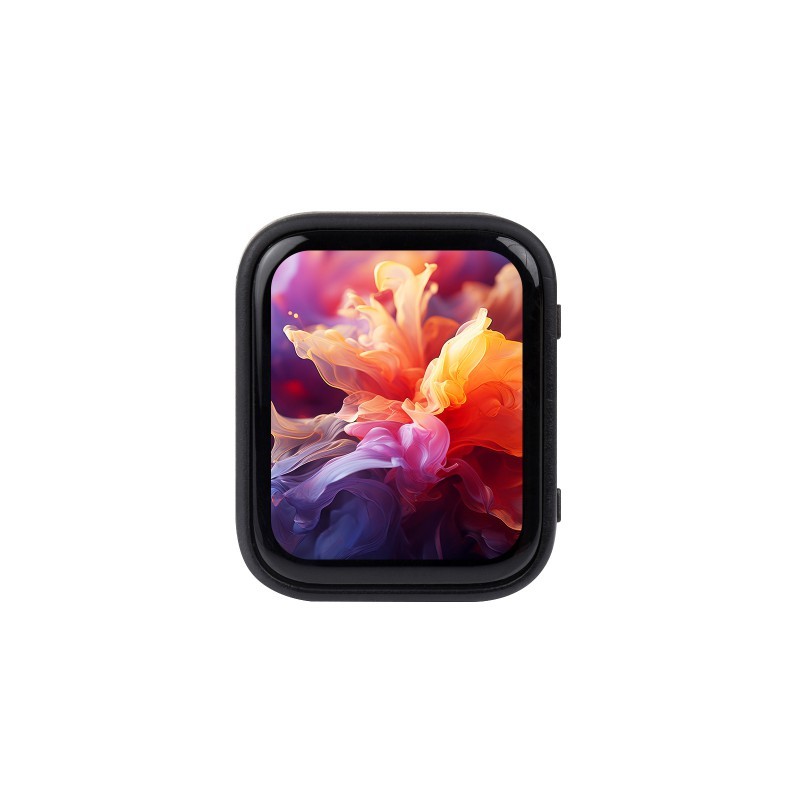

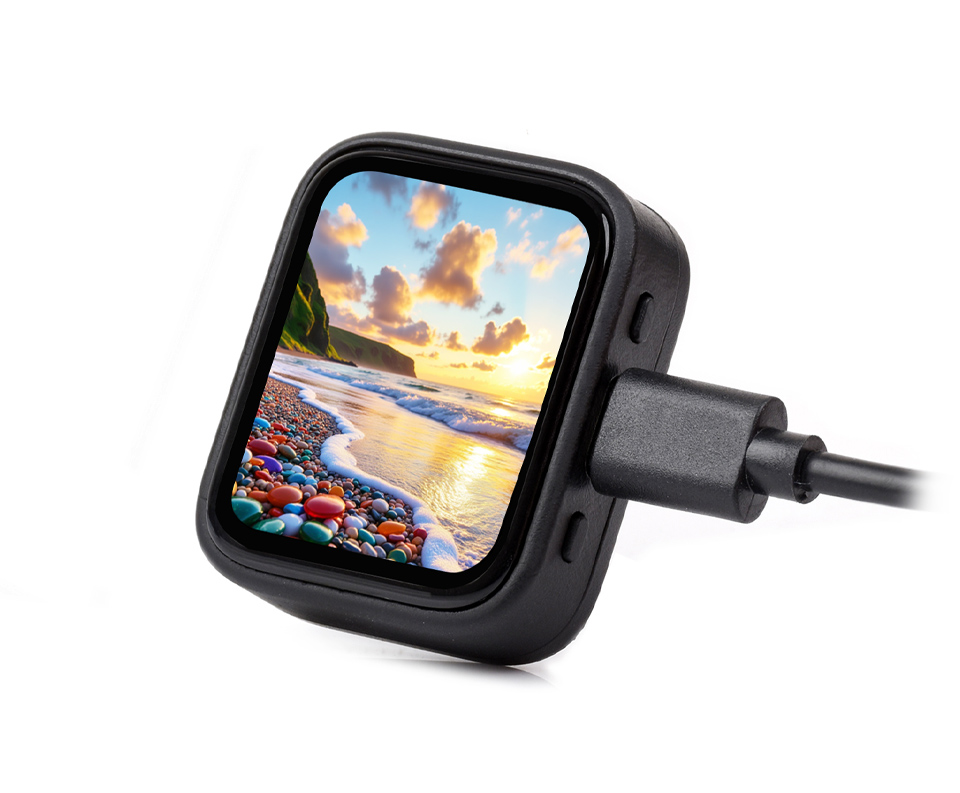

RP2350-Touch-AMOLED-1.8 - Płyta deweloperska z wyświetlaczem AMOLED 1.8" i dotykiem
Oparta na mikrokontrolerze Raspberry Pi RP2350, wyposażona w dotykowy wyświetlacz AMOLED 1,8 cala o rozdzielczości 368 × 448 px. Urządzenie oferuje unikalną architekturę dual-core (Cortex-M33 lub Hazard3 RISC-V) oraz bogate peryferia, w tym 6-osiowy czujnik IMU, układ RTC i kodek audio. Idealnie sprawdza się w projektach kompaktowych urządzeń typu wearables oraz interaktywnych systemach IoT.
Najważniejsze cechy:
- Mikrokontroler RP2350A – ten sam, który zastosowano w Raspberry Pi Pico 2.
- Unikalna architektura dual-core i dual-architecture: obsługa dwóch rdzeni ARM Cortex-M33 lub Hazard3 RISC-V.
- Wysokie taktowanie zegara do 150 MHz oraz 520 KB pamięci SRAM i 16 MB wbudowanej pamięci Flash.
- Wyświetlacz AMOLED 1,8 cala o rozdzielczości 368 × 448 pikseli i 16,7 mln kolorów.
- Pojemnościowy panel dotykowy obsługiwany przez układ FT3168 (interfejs I2C).
- Wbudowany 6-osiowy czujnik IMU (3-osiowy akcelerometr i 3-osiowy żyroskop QMI8658).
- Zintegrowany układ zarządzania zasilaniem AXP2101 oraz ładowarka akumulatorów litowych.
- Obsługa RTC układ PCF85063.
- Interfejs USB 1.1 z obsługą trybu Device i Host.
- Programowanie metodą „przeciągnij i upuść” przez USB (Mass Storage).
- Dedykowana czarna obudowa z możliwością demontażu tylnej pokrywy dla łatwej integracji.
- Niskoprofilowe złącze MX1.25 do podłączenia akumulatora 3.7V.

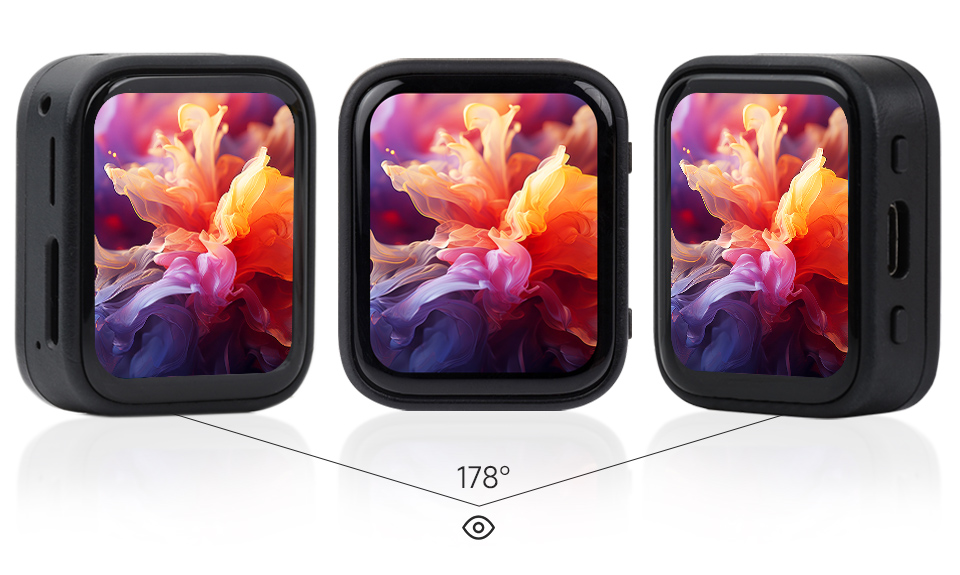

Zaawansowany wyświetlacz AMOLED
Zastosowana matryca AMOLED to technologia nowej generacji, która w przeciwieństwie do tradycyjnych ekranów LCD, oferuje precyzyjne sterowanie światłem na poziomie piksela. Przekłada się to na doskonałe odwzorowanie barw, głęboką czerń (kontrast 100000:1) oraz szerokie kąty widzenia sięgające 178°.
Parametry ekranu AMOLED
| Typ panelu | AMOLED | Rozmiar | 1.8 cala |
|---|---|---|---|
| Rozdzielczość | 368 × 448 px | Kolory | 16.7M |
| Jasność | 350 cd/㎡ | Kontrast | 100000:1 |
| Interfejs komunikacyjny | QSPI (Ekran) / I2C (Dotyk) | Układ sterujący | SH8601 / FT3168 |

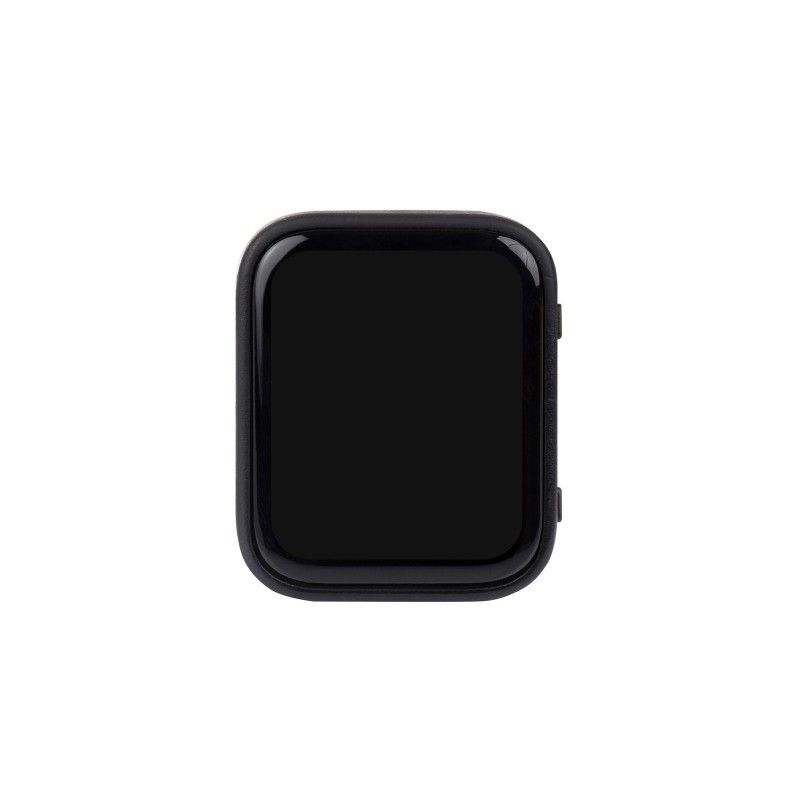

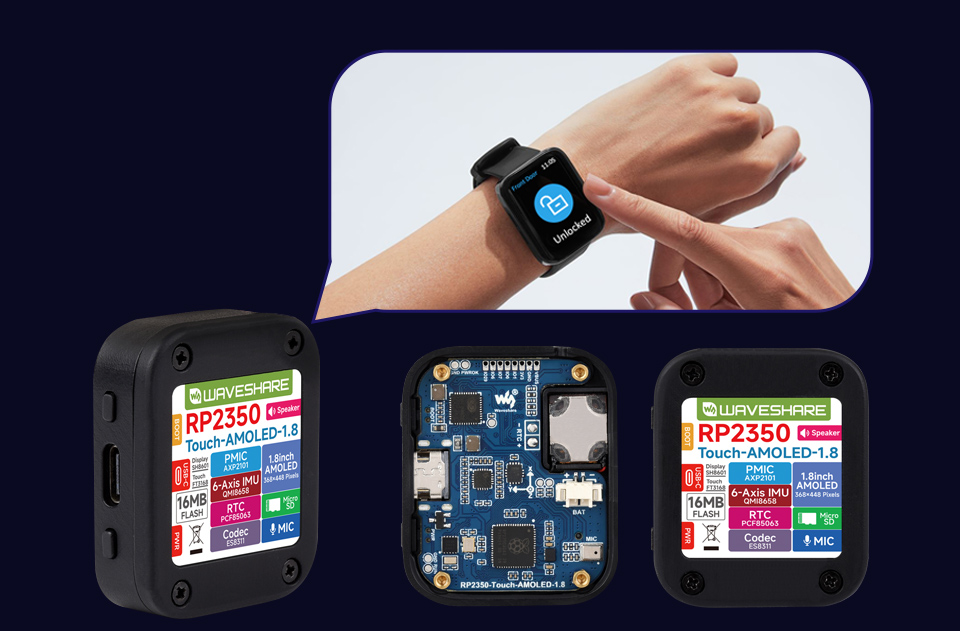

Dedykowana obudowa i unikalny design
Zestaw zawiera dedykowaną czarną obudowę o przemyślanej konstrukcji. Zdejmowana tylna pokrywa pozwala na szybki dostęp do wnętrza, co znacząco ułatwia montaż modułu w autorskich projektach DIY oraz integrację z innymi systemami.

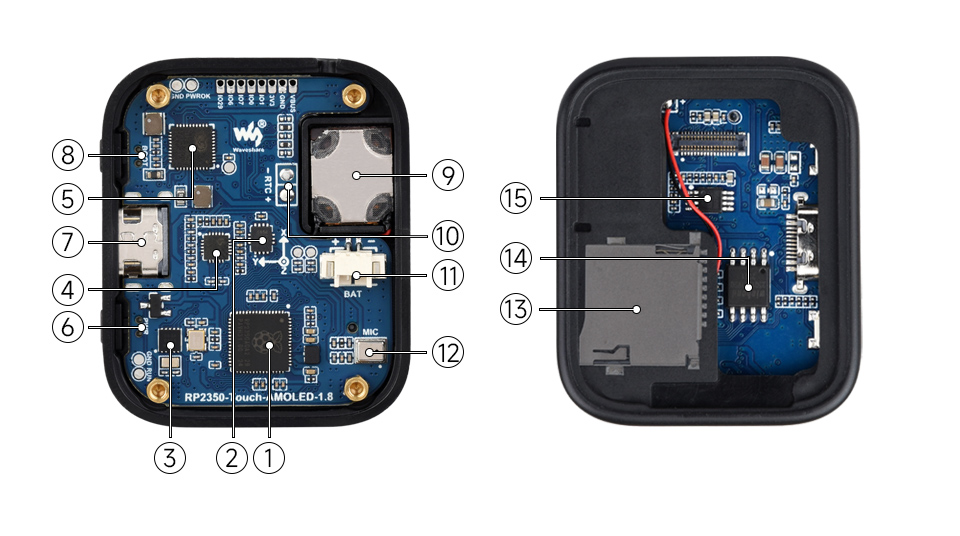

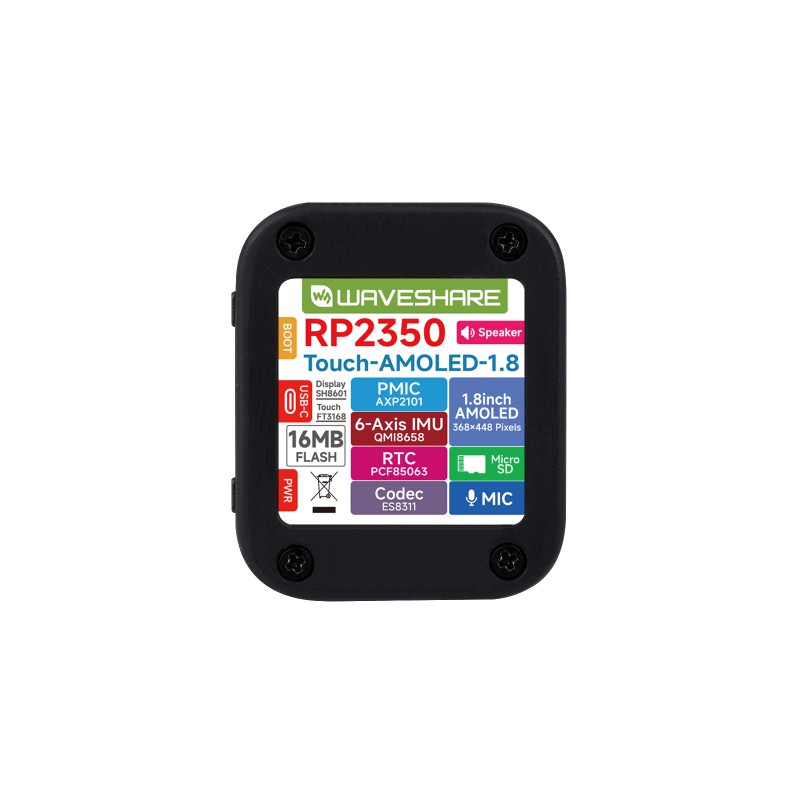

Budowa urządzenia i komponenty
Moduł został zaprojektowany z myślą o maksymalnej funkcjonalności w małej formie. Zawiera dedykowaną obudowę z miejscem na akumulator, co pozwala na stworzenie w pełni autonomicznego urządzenia.
- RP2350A – Mikrokontroler dual-core, do 150 MHz.
- QMI8658 – 6-osiowy czujnik IMU (akcelerometr + żyroskop).
- PCF85063 – Układ RTC.
- ES8311 – Niskomocowy kodek audio mono.
- AXP2101 – Zintegrowany układ zarządzania energią (PMIC).
- Przycisk PWR – Zasilanie systemowe i funkcje użytkownika.
- Złącze Type-C – Programowanie i komunikacja USB 1.1.
- Przycisk BOOT – Tryb wgrywania oprogramowania i debugowanie.
- Głośnik – Wyjście audio.
- Pady baterii podtrzymującej – Podtrzymanie funkcji RTC.
- Złącze MX1.25 – Podłączenie akumulatora 3.7V (ładowanie/rozładowanie).
- Mikrofon – Wejście audio.
- Slot karty TF – Czytnik kart pamięci micro SD.
- W25Q128JVSIQ – 16MB pamięci NOR-Flash.
- NS4150B – Wzmacniacz mocy audio.

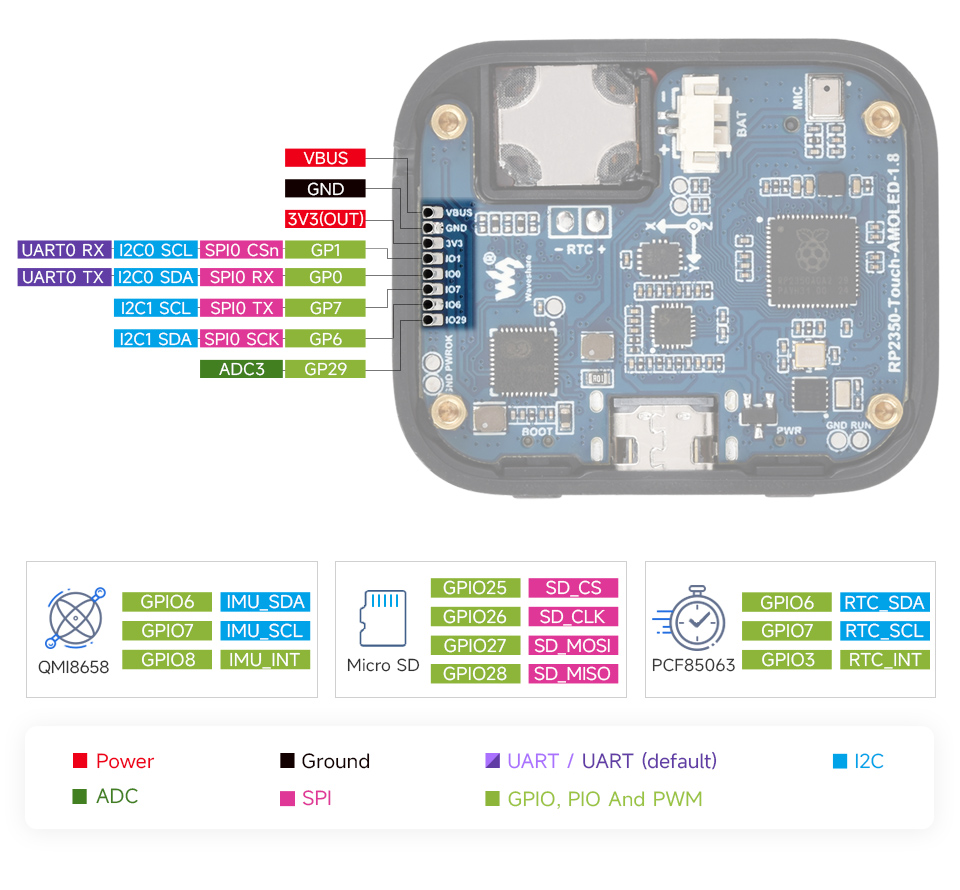

Wymiary i definicja pinów

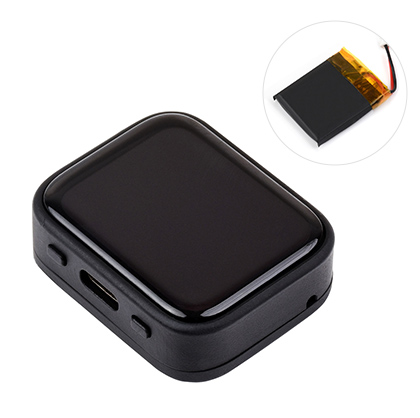

Zawartość zestawu
- RP2350-Touch-AMOLED-1.8 x1
- Akumulator litowy 3.7V MX1.25 x1
