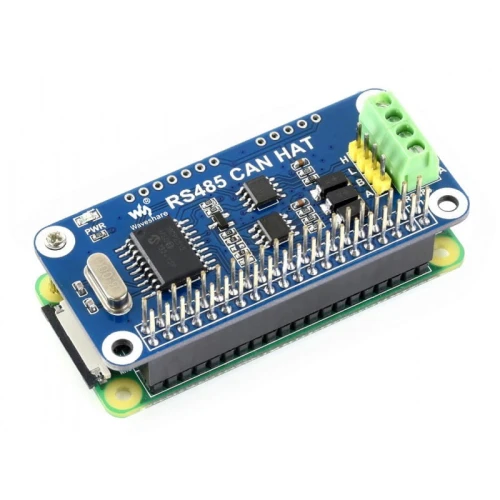

RS485 CAN HAT dla Raspberry Pi
Cena::
38,70 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Dostępność::
brak towaru

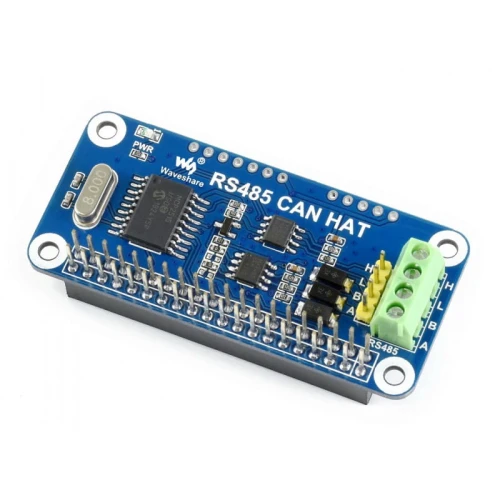

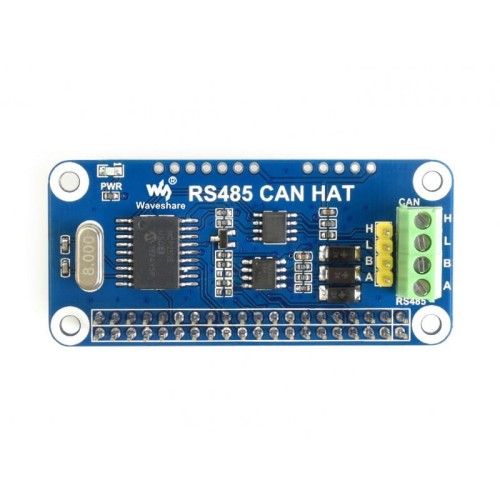

RS485 CAN HAT dla Raspberry Pi
Opis:

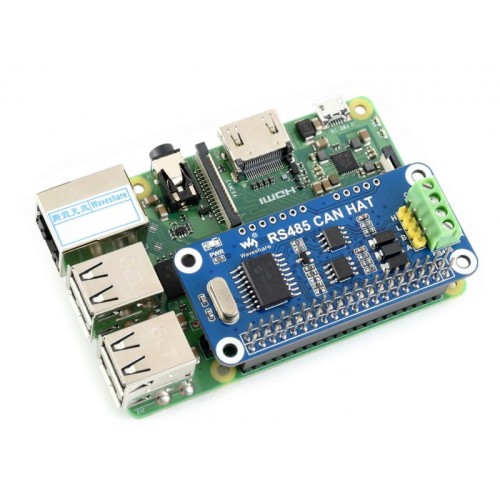

Moduł rozszerza możliwości Raspberry Pi o transmisjię danych na duże odległości poprzez interfejs RS485/CAN.
Właściwości:
- Standardowe złącze 40pin GPIO Raspberry Pi.
- Funkcjonalność CAN, na pokładzie kontroler CAN MCP2515 z interfejsem SPI, w roli nadajnika/odbiornika pracuje SN65HVD230.
- Funkcjonalność RS485 nadzorowana poprzez UART, tryb komunikacji half-duplex, obsługa automatycznego przełączania TX/RX, w roli nadajnika/odbiornika SP3485.
- Moduł zawiera ochronę przepięciową od strony linii danych TVS (Transient Voltage Suppressor).
- Poprzez odpowiednie piny możliwa jest praca pod innymi systemami kontroli np Arduino / STM32 itd.
- Dostępna jest szczegółowa instrukcja (przykłady w wiringPi/python).
Specyfikacja:
- Napięcie pracy: 3.3V
- Kontroler CAN: MCP2515
- CAN transceiver: SN65HVD230
- 485 transceiver: SP3485
- Wymiary: 65mm x 30mm
- Otwory montażowe: 3.0mm

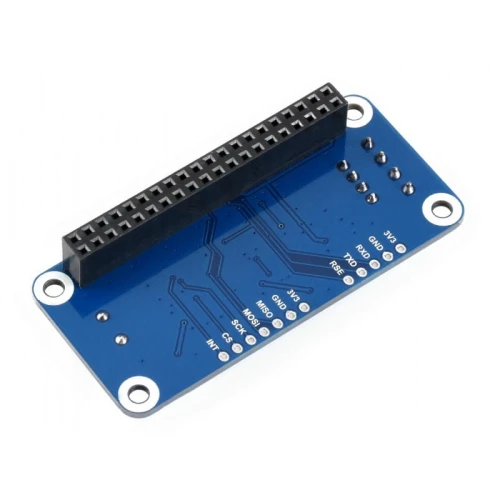

| PIN | Raspberry Pi (BCM) | DESCRIPTION |
|---|---|---|
| 3V3 | 3V3 | 3.3V Power |
| GND | GND | Ground |
| SCK | P11 / SCLK | SPI clock input |
| MOSI | P10 / MOSI | SPI data input |
| MISO | P9 / MISO | SPI data output |
| CS | P8 / CE0 | SPI chip selection |
| INT | P25 | Interrupt |
| RXD | P15 / RXD | RS485 UART receive |
| TXD | P14 / TXD | RS485 UART transmit |
| RSE | P4 | RS485 TX/RX CONTROL (JEŚLI NIE UŻYWAMY AUTOMATYCZNEJ KONTROLI KIERUNKU PRZEPŁYWU DANYCH. STAN H -> TX; STAN L -> RX) |
Zawartość zestawu:
1. RS485 CAN HAT dla Raspberry Pi
2. Dystanse montażowe
Wiki: RS485_CAN_HAT
