Rozszerzenie PCIe USB 3.2 dla Raspberry Pi 5 HUB PCIe na 4 x USB

Rozszerzenie PCIIe USB 3.2 dla Raspberry Pi 5, HUB PCIe na 4 x USB

PCIe do USB 3.2 Gen1 HAT dla Raspberry Pi 5 to zaawansowane rozszerzenie, które pozwala na łatwe zwiększenie liczby portów USB w Twoim Raspberry Pi. Zaprojektowane specjalnie dla Raspberry Pi 5, to urządzenie wykorzystuje oryginalny chip VL805, który zapewnia wysoką wydajność i stabilność działania. Dzięki temu konwerterowi możesz dodać cztery szybkie porty USB 3.2 Gen1, co pozwala na podłączenie większej liczby urządzeń peryferyjnych, takich jak dyski twarde, klawiatury, myszy czy interfejsy sieciowe.

Jedną z kluczowych cech tego produktu jest brak konieczności instalacji sterowników, co czyni go wyjątkowo łatwym w użyciu. Wystarczy podłączyć go do Raspberry Pi 5 za pomocą dostarczonego 16-pinowego kabla, aby natychmiast rozpocząć korzystanie z dodatkowych portów USB. Urządzenie obsługuje tryb plug-and-play, co oznacza, że jest gotowe do użycia od razu po podłączeniu.

PCIe do USB 3.2 Gen1 HAT został wyposażony w zintegrowany układ monitorowania zasilania oraz EEPROM, co pozwala na monitorowanie stanu zasilania w czasie rzeczywistym oraz kontrolę mocy portów USB za pomocą oprogramowania. Dzięki temu masz pełną kontrolę nad zasilaniem podłączonych urządzeń, co zwiększa bezpieczeństwo i stabilność systemu.





Specyfikacja:



• Interfejs: PCI-E×1 Gen2
• Kompatybilność: Tylko Raspberry Pi 5 (PI5B)
• Chip główny: Oryginalny wysokowydajny chip VL805
• Porty USB: 4 x USB 3.2 Gen1
• Funkcje: Monitorowanie stanu zasilania w czasie rzeczywistym, kontrola mocy portów USB przez oprogramowanie
• Chłodzenie: Zarezerwowane otwory wentylacyjne dla wentylatora chłodzącego
• Instalacja: Plug-and-Play, bez potrzeby instalacji sterowników
• Wymagania: Interfejs PCIe nie jest domyślnie włączony na Raspberry Pi 5, może wymagać konfiguracji



Właściwości produktu:



• Zwiększa możliwości USB dla Raspberry Pi 5, dodając 4 szybkie porty USB 3.2 Gen1
• Łatwa instalacja dzięki trybowi plug-and-play, bez potrzeby instalacji sterowników
• Wysokowydajny chip VL805 zapewnia stabilną i szybką komunikację
• Monitorowanie stanu zasilania w czasie rzeczywistym oraz kontrola mocy portów USB za pomocą oprogramowania
• Zarezerwowane otwory wentylacyjne poprawiają chłodzenie Raspberry Pi 5, co zapewnia bardziej stabilną pracę

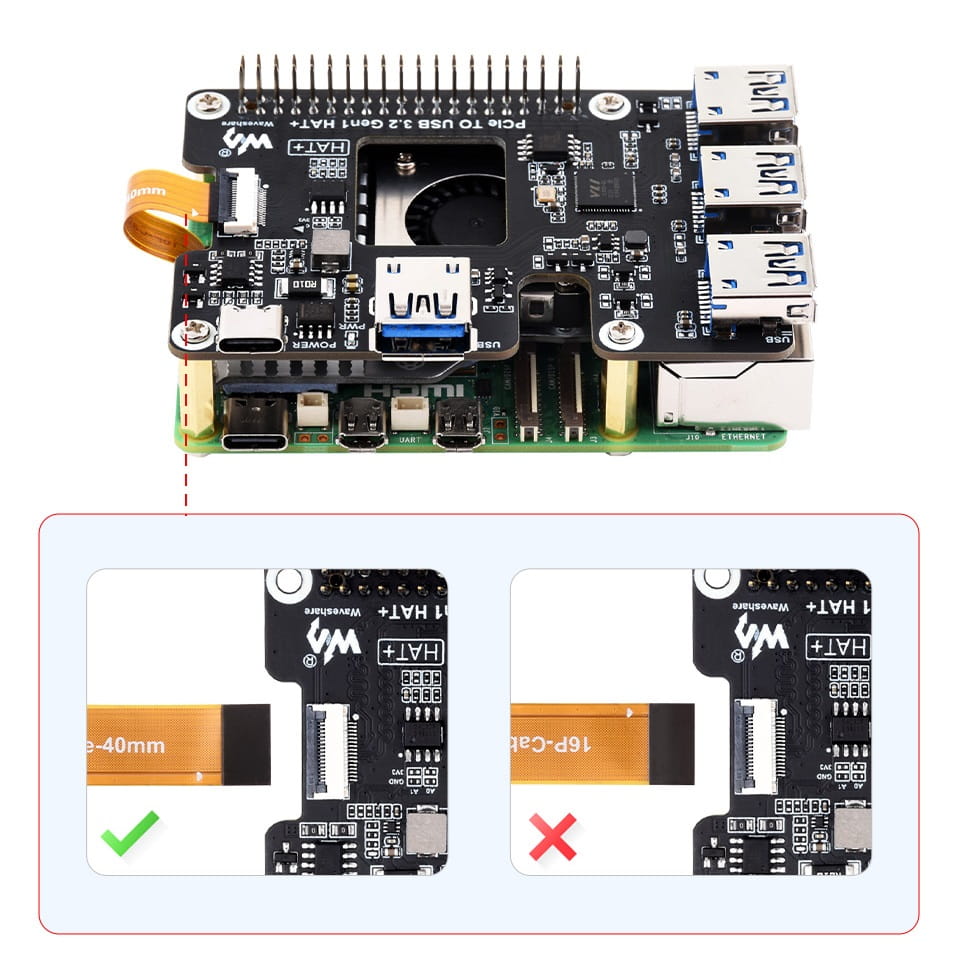

Podłączenie za pomocą przewodu 16PIN:

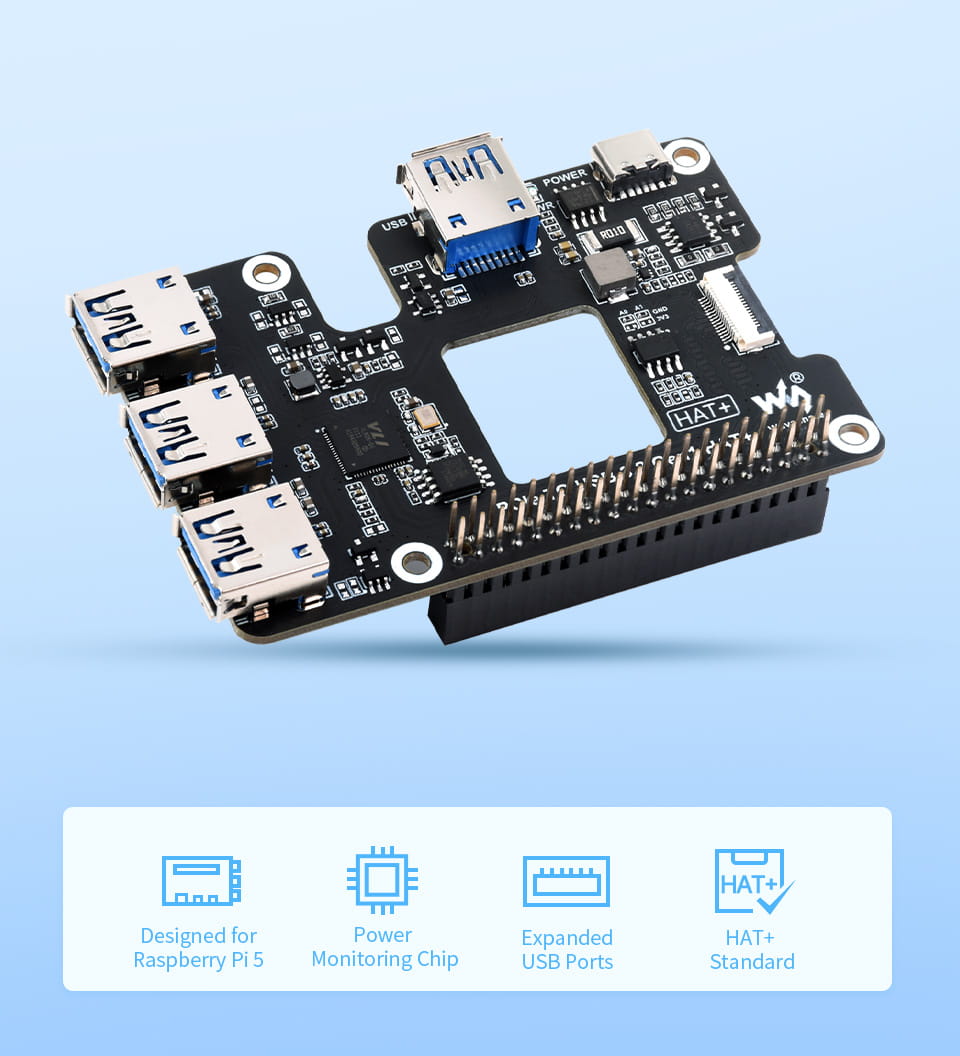

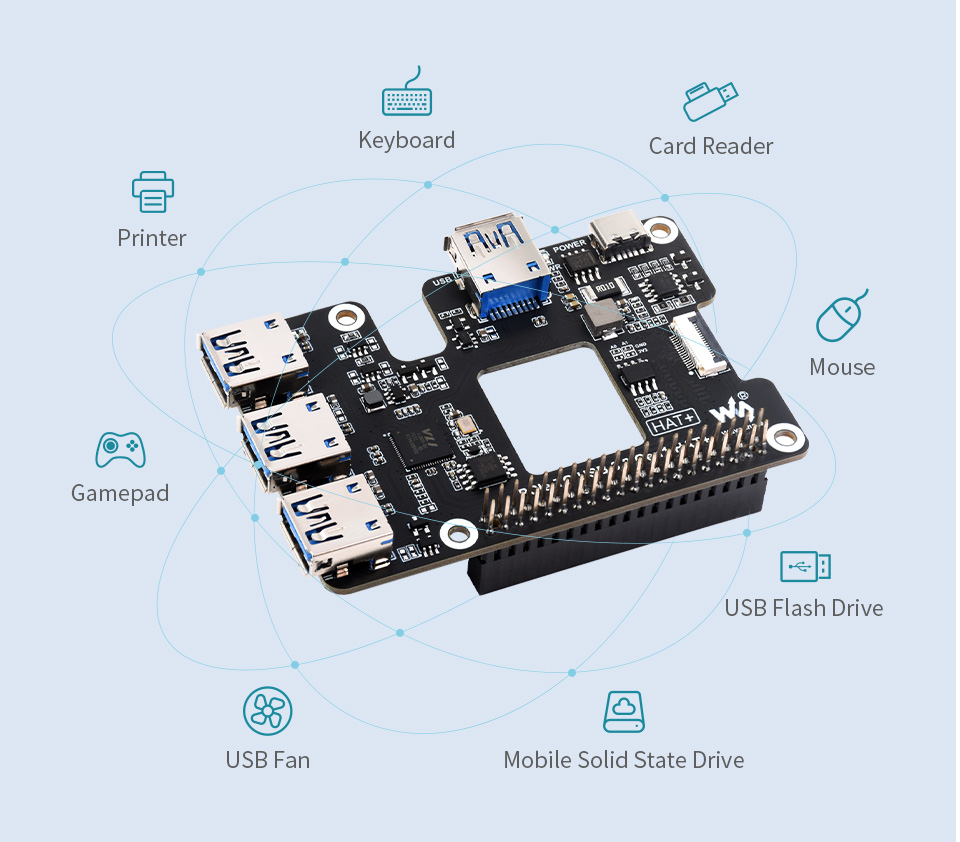

Odkryj potencjał rozszerzenia PCIe na 4x USB:

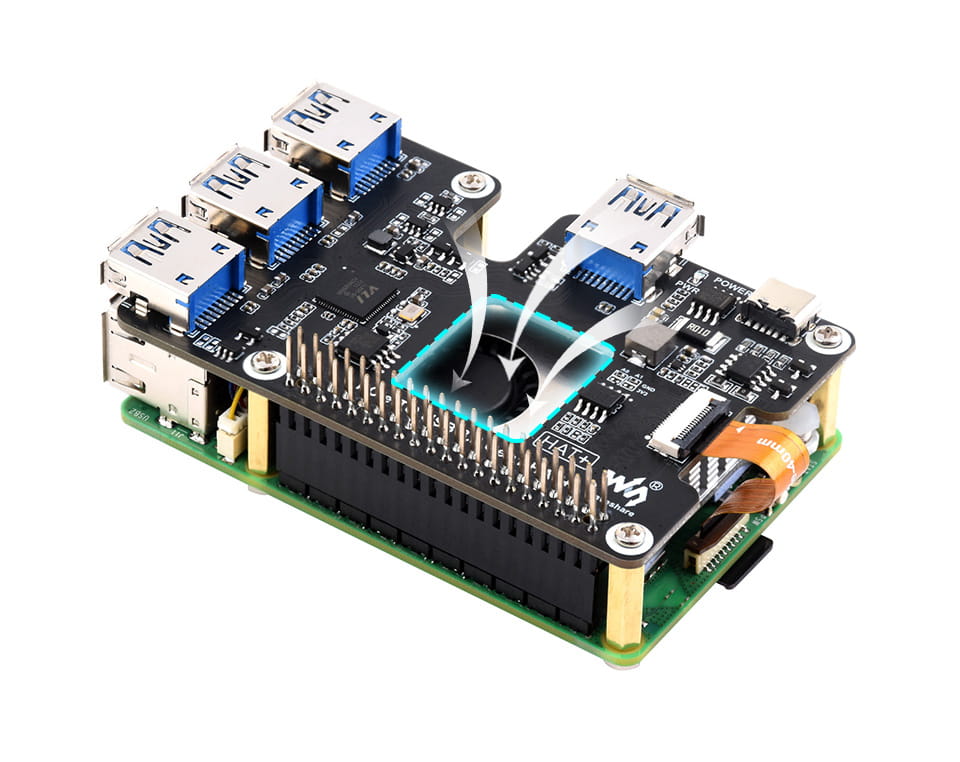

Otwór ułatwiający kontrole temperatury:

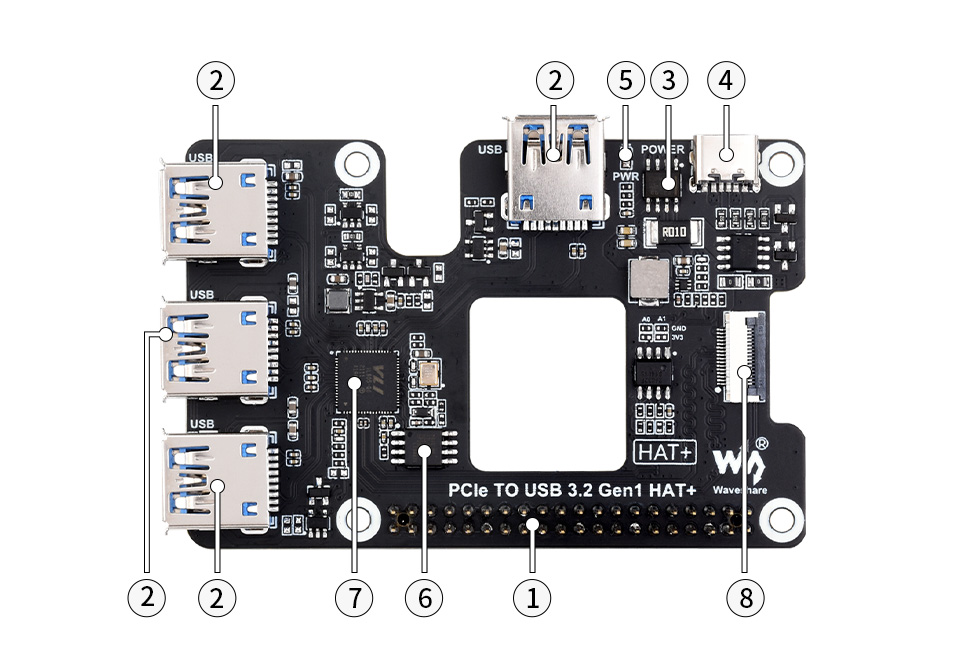

Budowa modułu:

1. Złącze GPIO Raspberry Pi
2. Rozszerzone porty USB 3.2 Gen1
3. Układ monitorowania zasilania INA219
4. Port zasilania dla zewnętrznego zasilacza Type-C 5V DC
5. Wskaźnik zasilania LED PWR
6. MX25L3206 układ FLASH
7. VL805 PCIe na USB 3.2 Gen1 HUB
8. Interfejs PCIe do podłączenia do interfejsu PCIe Raspberry Pi 5

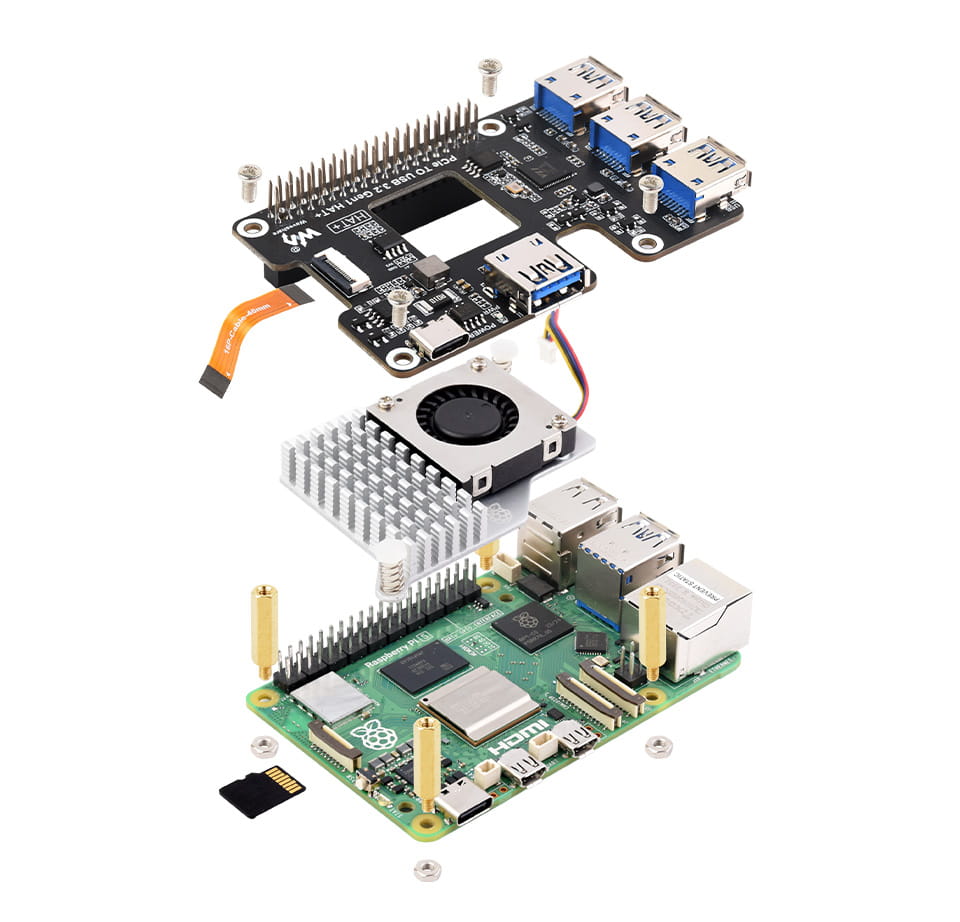

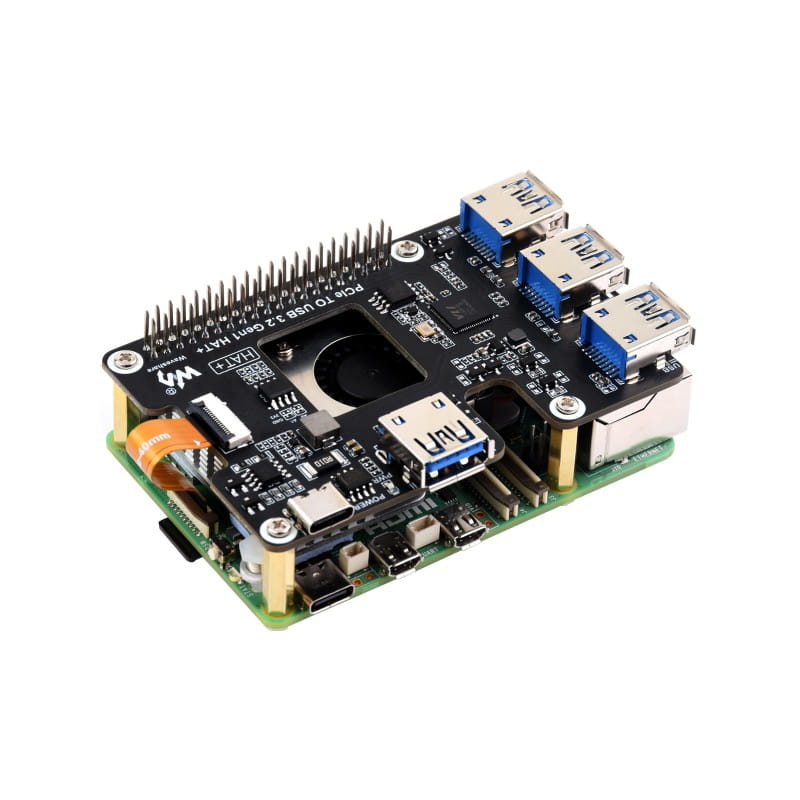

Łatwy montaż Plug-and-Play:

Zastosowanie:

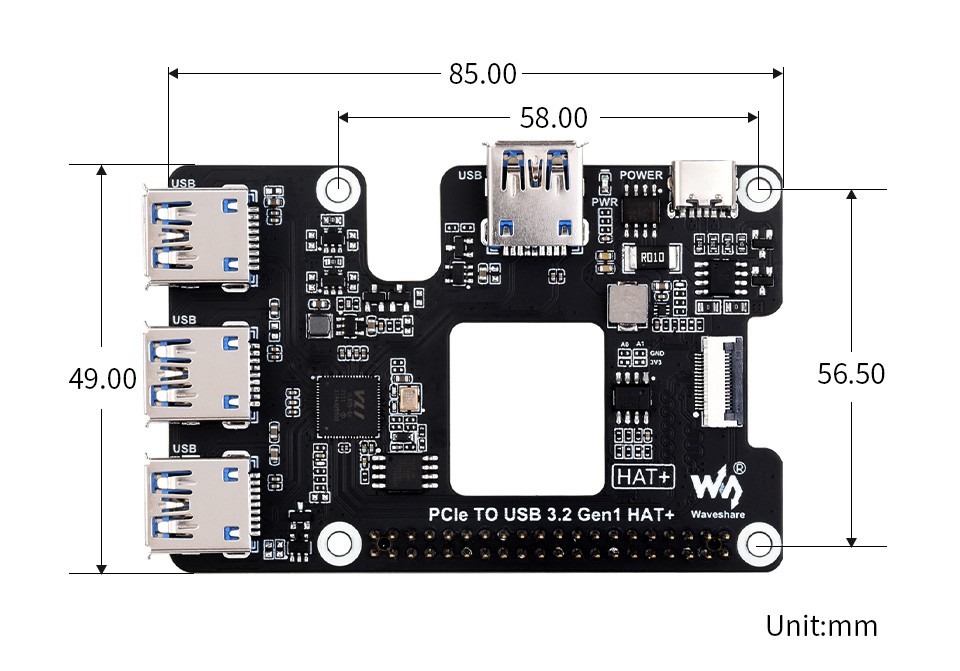

Wymiary:

Raspberry Pi widoczne na zdjęciach nie stanowi części zestawu i należy je nabyć osobno!

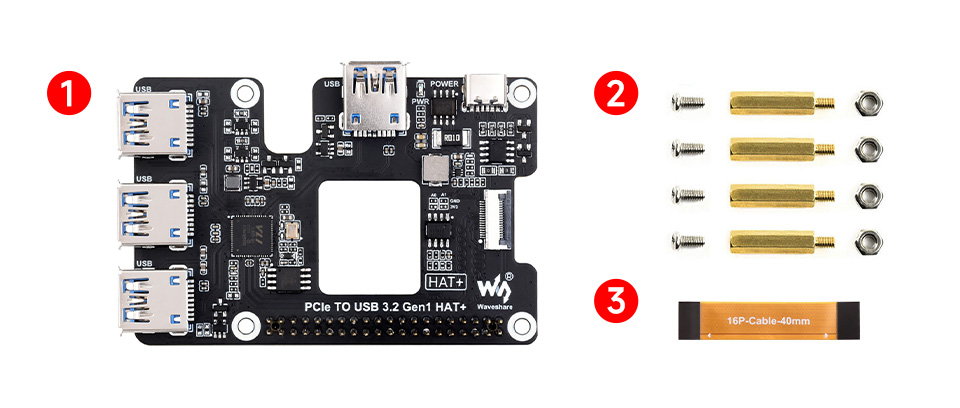

Zestaw zawiera:

1. PCIe na USB 3.2 Gen1 HAT+ x1
2. Dystanse x4
3. Przewód 16P - 40mm x1

Wiki: PCIe_TO_USB_3.2_Gen1_HAT+
