Sonda do debugowania STM32 STLINK-V3MINIE
STLINK-V3MINIE to kompaktowa i samodzielna sonda przeznaczona do debugowania i programowania mikrokontrolerów STM32. Jest to przenośne narzędzie, które umożliwia komunikację z dowolnym mikrokontrolerem STM32 za pośrednictwem interfejsów JTAG/SWD. Dodatkowo, STLINK-V3MINIE oferuje interfejs wirtualnego portu COM, umożliwiając komunikację między komputerem-hosta a docelowym mikrokontrolerem przez UART. Jest to idealne rozwiązanie dla programistów i inżynierów, którzy pracują z mikrokontrolerami serii STM32. STLINK-V3MINIE jest idealnym narzędziem dla programistów i inżynierów, którzy potrzebują efektywnego i przenośnego rozwiązania do debugowania i programowania mikrokontrolerów STM32. Może być używany w różnych aplikacjach, takich jak rozwój oprogramowania, testowanie sprzętu, prototypowanie i wiele innych. Dzięki wsparciu dla różnych interfejsów komunikacji i napięć aplikacji, STLINK-V3MINIE jest wszechstronnym narzędziem, które spełni różne wymagania użytkowników.
Specyfikacja:
- Zasilanie: USB typu C
- Interfejs: USB 2.0
- Napięcie aplikacji: 1,65 do 3,60 V
- Obsługa komunikacji JTAG: do 21 MHz
- Obsługa komunikacji SWD i SWV: do 24 MHz
- Wirtualny port COM (VCP): do 15 Mb/s
- Wsparcie dla oprogramowania: Wsparcie dla wszystkich mikrokontrolerów serii STM32 z interfejsami JTAG/SWD
- Wskaźniki LED: Dwa kolorowe diody LED do wskazania komunikacji i zasilania
Właściwości produktu:
- Samodzielna Sonda: Mała i przenośna sonda do debugowania i programowania mikrokontrolerów STM32.
- Interfejsy JTAG/SWD: Umożliwiają komunikację z dowolnym mikrokontrolerem STM32.
- Wirtualny Port COM: Umożliwia komunikację między komputerem-hosta a docelowym mikrokontrolerem przez UART.
- Aktualizacja Oprogramowania Układowego: Możliwość aktualizacji oprogramowania układowego sondy przez USB.
- Wsparcie dla Programowania Plików Binarnych: Metoda przeciągania i upuszczania w trybie Flash.
- Wsparcie dla Różnych Napięć Aplikacji: Obsługuje napięcie aplikacji od 1,65 do 3,60 V.
- Wsparcie dla Wielu Mikrokontrolerów: Obsługuje wszystkie mikrokontrolery serii STM32 z interfejsami JTAG/SWD.
Obsługa wszystkich mikrokontrlerów serii STM32 z interfejsem JTAG / SWD:

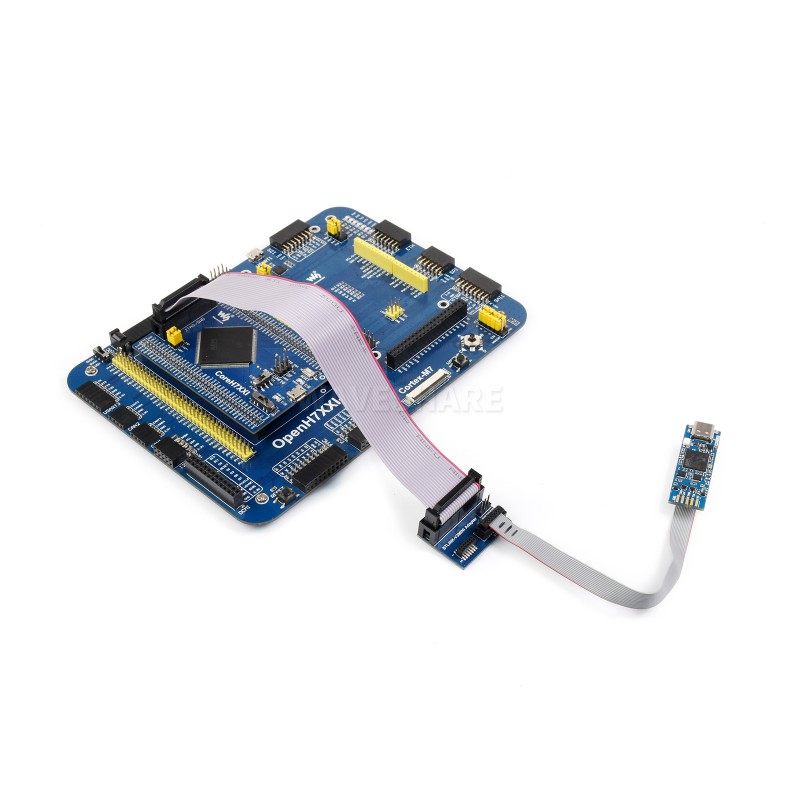

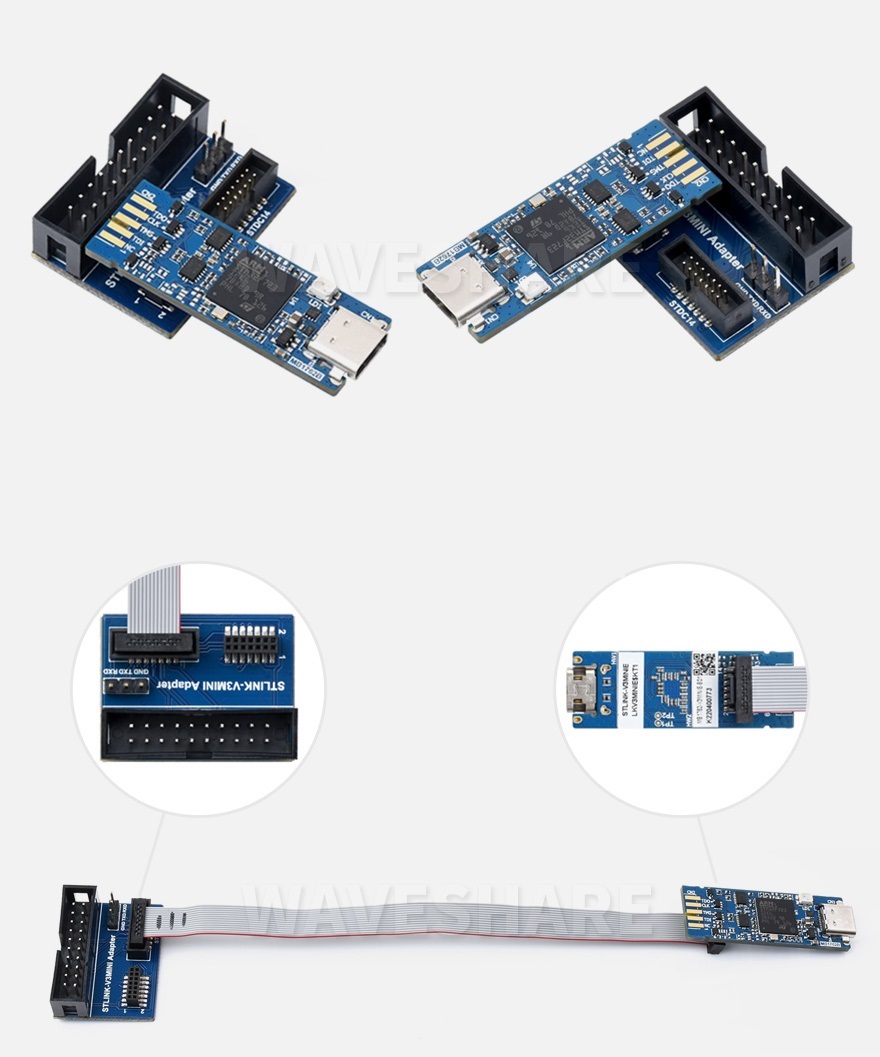

Przykłady podłączenia:

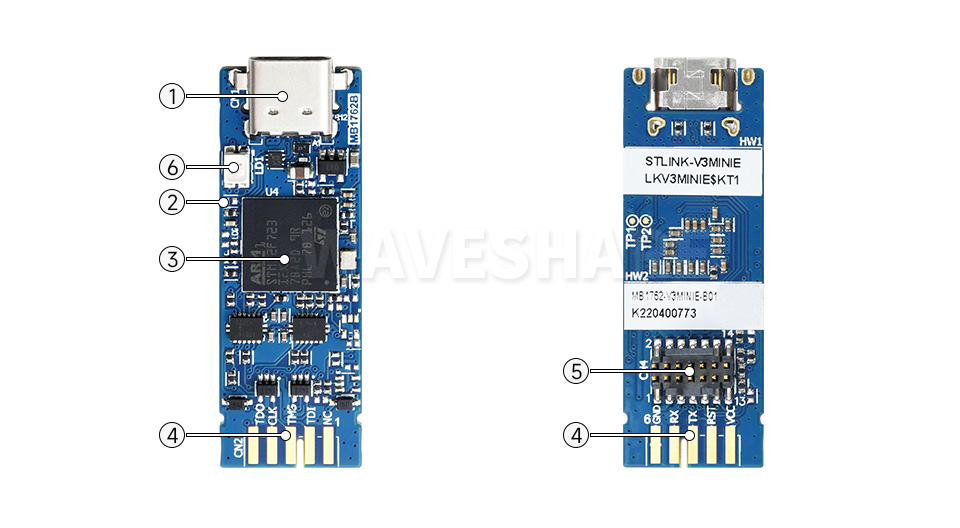

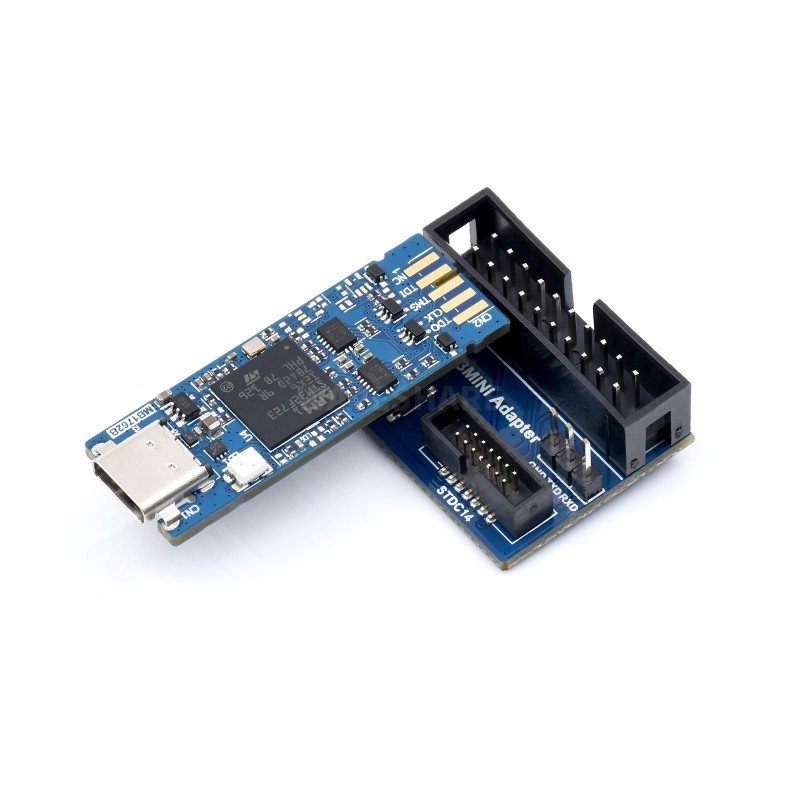

Budowa układu:
- Złącze USB typu C
- Wskaźnik LED zasilania (dioda LED nie jest tutaj lutowana)
- STM32F723 MCU
- Podkładki do złączy krawędziowych kart BTB (board-to-board)
- Łącznik debugowania STDC14
- Wskaźniki LED
Kontrolery STM32 widoczne na zdjęciach nie stanowią części zestawu i należy je nabyć osobno.

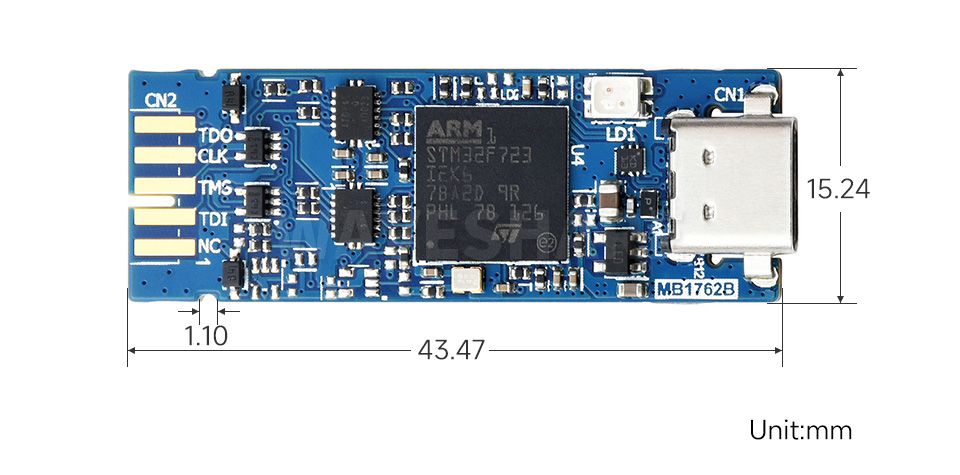

Wymiary:

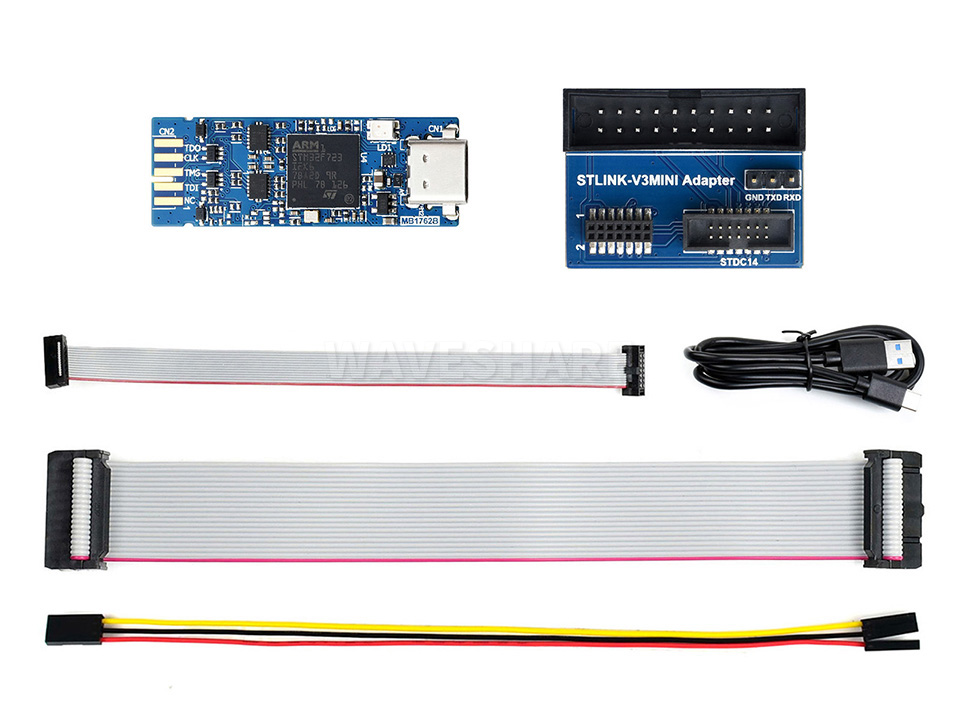

Zestaw zawiera:
- Adapter HDMI na USB2.0 x1
- Zestaw przewodów x1
- Adapter x1
Wiki: STLINK-V3MINIE
