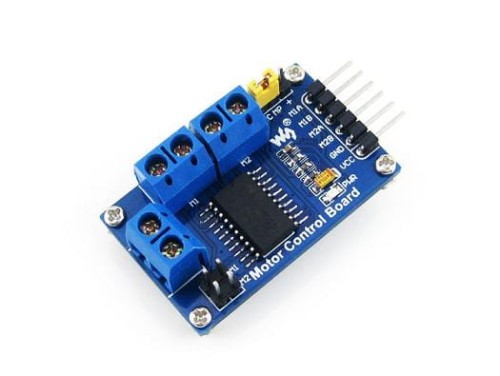

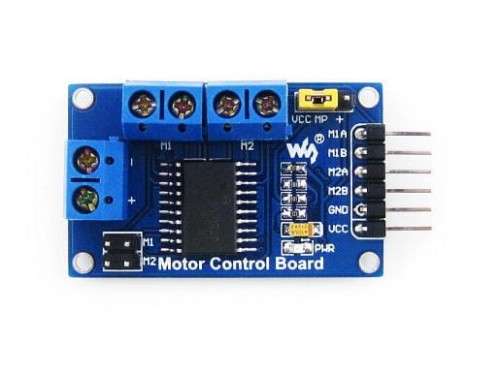

Sterownik silników na układzie L293D

Cena:: 22,50 zł
zawiera 23% VAT, bez kosztów dostawy
22.50
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: Motor Control Board WaveShare 9208

Opis

L293D - sterownik silników

Sterownik silników na układzie L293D - podwójny mostek H, może sterować 1 silnikiem krokowym lub dwoma silnikami DC.

Specyfikacja sterownika L293D

  • zbudowany na układzie L293D
    • może wysterować jednocześnie: 2 silniki DC lub 1 krokowy
    • prąd wyjściowy 600mA (impuls 1.2A) na mostek
    • zabezpieczenie ESD
  • napięcie sterujące: 5V, napięcie silnika: 4.5V-36V
  • wyjścia na złącza skręcane, ułatwiają podłączenie silników
  • wymiary PCB : 43mm*27mm
  • wymiary otworów montażowych : 2mm
  • temperatura przechowywania : -25℃ ~ +130℃

Sposób użycia

  • M1A/M1B : podłącz do wyjść cyfrowych MCU, sterowanie obrotami silnika 1
  • M2A/M2B : podłącz do wyjść cyfrowych MCU, sterowanie obrotami silnika 2
  • GND : masa
  • VCC : 5V



M1A/M2A M1B/M2B M1/M2
1 0 Counterclockwise/Clockwise
0 1 Clockwise/Counterclockwise
1 1 Stop
0 0 Stop

Zestaw zawiera

  • Sterownik silników na układzie L293D × 1



Do pobrania:

schemat, demo dla Arduino oraz STM32.
Motor-Control-Board_elty_pl.7z
