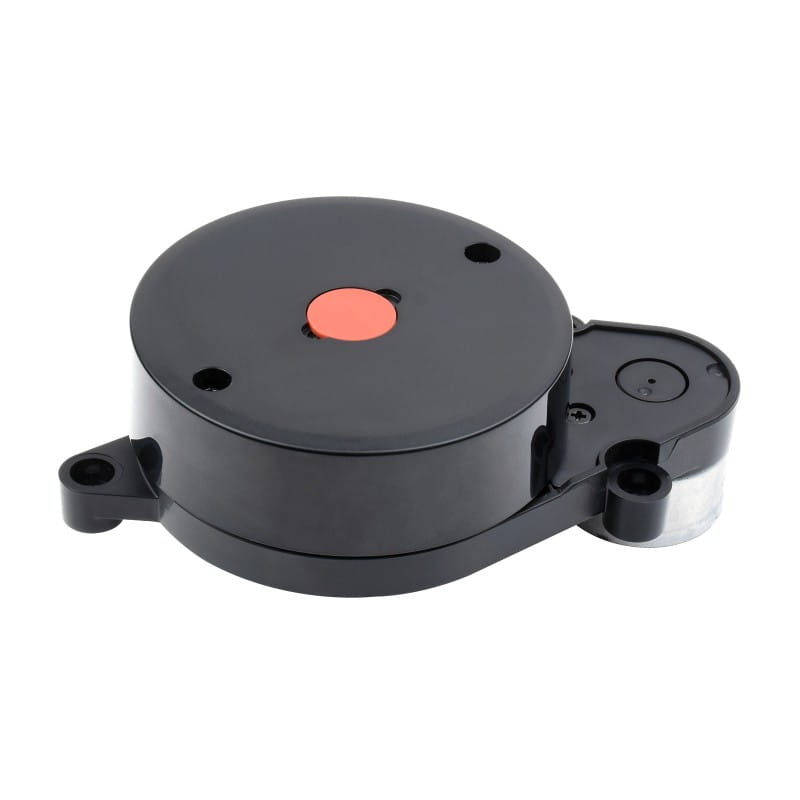

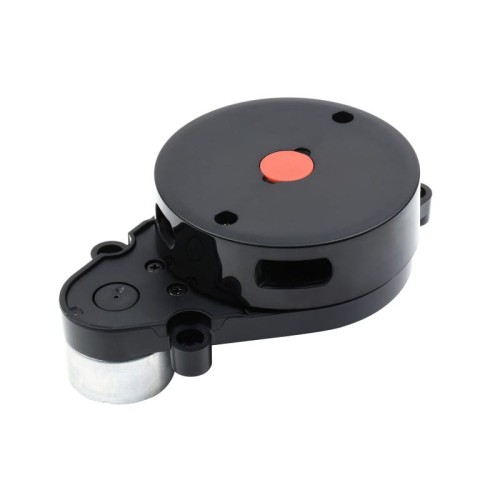

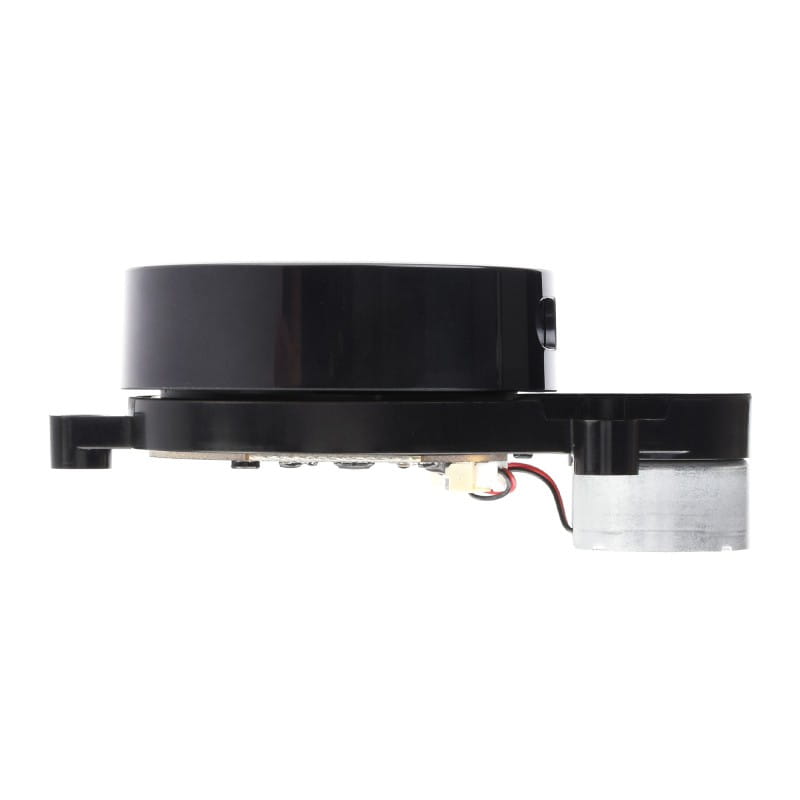

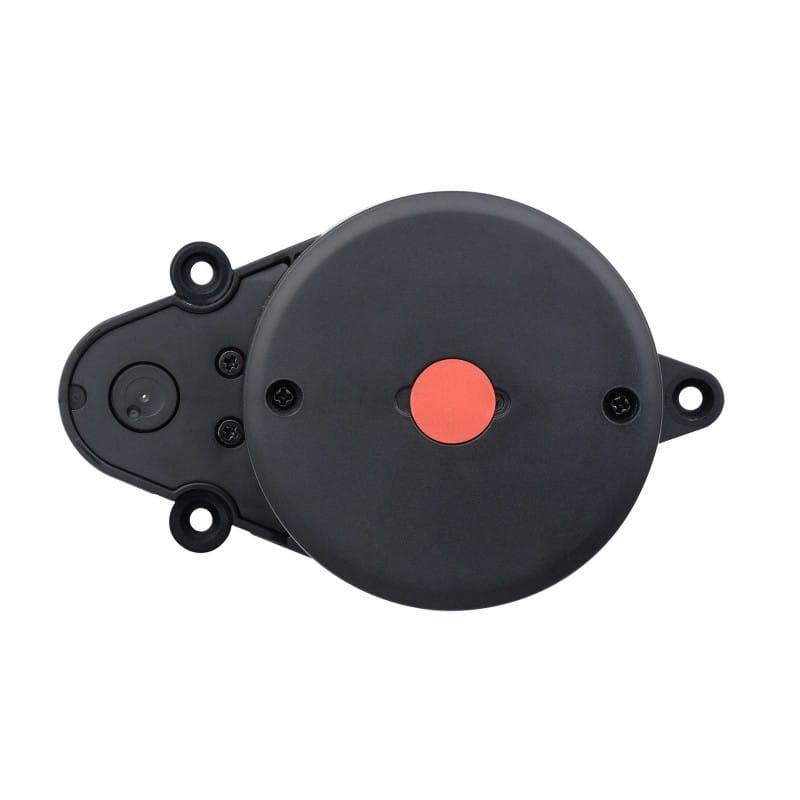

Wielokierunkowy lidar triangulacyjny 360° LD14P wraz z programatorem D200, 8m zasięgu, programowa kontrola start-stop

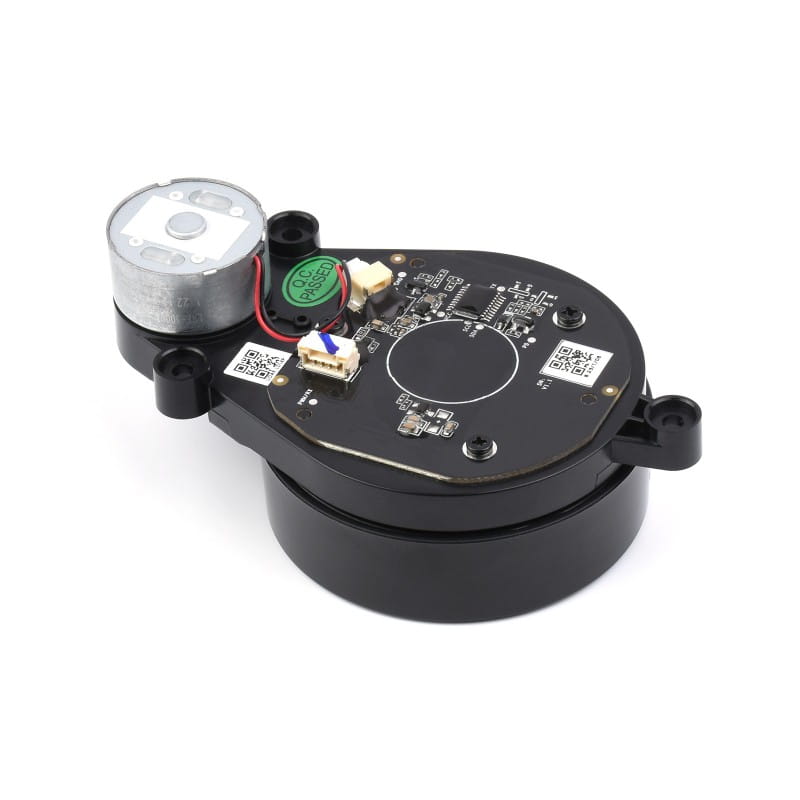

LD14P to nowoczesne urządzenie skanujące, które wykorzystuje innowacyjną technologię triangulacji, umożliwiającą dokonywanie pomiarów odległości z szybkością 6 razy na sekundę. Urządzenie składa się z rdzenia pomiarowego, bezprzewodowej jednostki transmisji mocy, jednostki komunikacji bezprzewodowej, jednostki pomiaru kąta, jednostki napędu silnika i obudowy mechanicznej. Podczas działania, LD14P emituje podczerwień, która odbija się od obiektu docelowego i wraca do jednostki odbiorczej. Na podstawie tych danych, obliczana jest odległość do obiektu. LD14P umożliwia tworzenie chmur punktów, które są następnie przesyłane do zewnętrznego interfejsu. Jest to możliwe dzięki jednostce pomiaru kąta, która łączy wartości kątów z pomiarami odległości. Urządzenie obsługuje komunikację UART, ma zasięg pomiarowy 8 m i częstotliwość pomiaru 4000 Hz. LD14P cechuje się także kompaktowym wyglądem i spełnia normy bezpieczeństwa FDA klasy 1.
Specyfikacja:
- Zakres pomiarowy: 0,1 ~ 8,0 m
- Średnia dokładność pomiaru dla białej powierzchni:
- ±10 mm (0,5≤D≤1 m)
- ±1,0% (1≤D≤6 m)
- ±1,5% (6≤D≤8m)
- Średnia dokładność pomiaru dla czarnej powierzchni:
- ±12 mm (0,5≤D≤1 m)
- ±1,2% (1≤D≤4 m)
- ±1,5% (4≤D≤6m)
- ±2% (6≤D≤8m)
- Częstotliwość skanowania: Domyślnie 6Hz, sterowanie zewnętrzne 2 ~ 8Hz
- Kąt skanowania: 360°
- Częstotliwość pomiaru: 4000 Hz
- Odporność na światło otoczenia: 80000Lux
- Długość fali lasera: 775 ~ 800nm
- Interfejs komunikacyjny: UART @ 230400
- Napięcie: DC 5V±10%
- Prąd roboczy: ≤300mA
- Temperatura: -10 °C ~ 50 °C
- Ciężar: 101g
- Żywotność: 2200h
Właściwości produktu:
- Wykorzystuje technologię pomiaru triangulacji.
- Obsługuje komunikację UART.
- Zasięg pomiaru do 8 m.
- Częstotliwość pomiaru 4000 Hz.
- Kąt skanowania 360°.
- Bezpieczeństwo lasera spełnia normy FDA klasy 1.
- Kompaktowy wygląd.
- Radar sterowany za pomocą komunikacji szeregowej.
Wsparcie systemu start-stop w oprogramowaniu:
Pokrycie pełnych 360° z częstotliwością 6Hz:
Próbkowanie 4000Hz pozwoli na mapowanie obszaru działania:
Technologia triangulacyjna:
Laser bezpieczny dla ludzkiego oka zgodnie z FDA Class 1:
Czujnik optyczny CMOS CCD:
Wymiary:

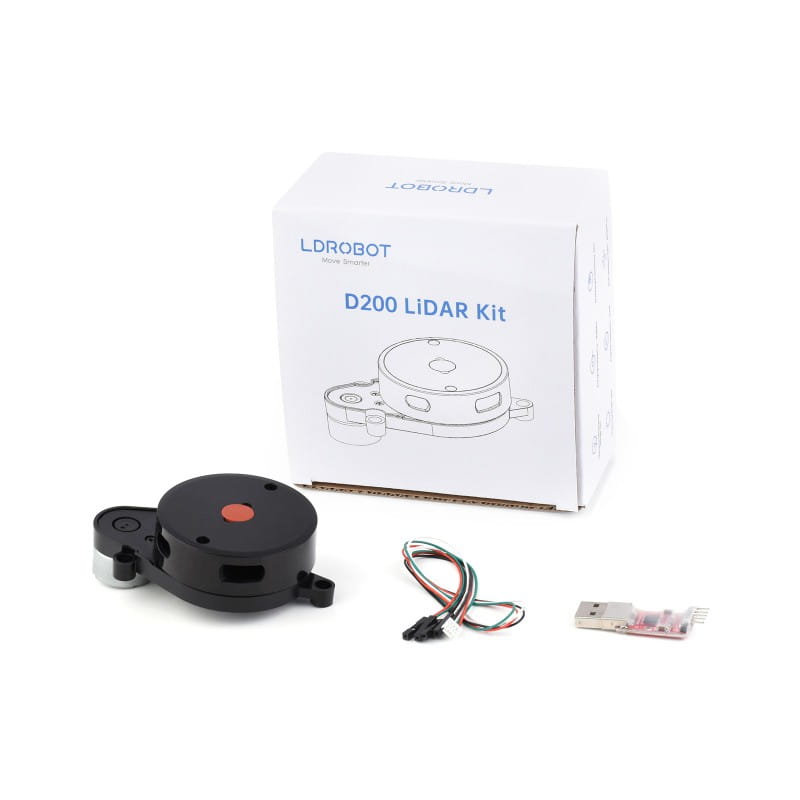

Zestaw zawiera:
- LiDAR LD14P x1

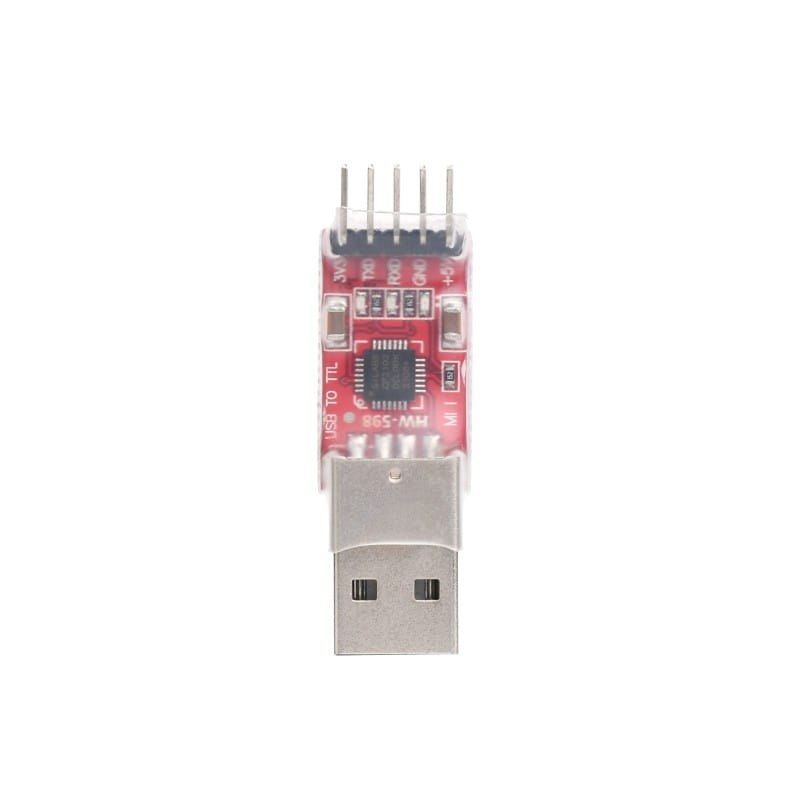

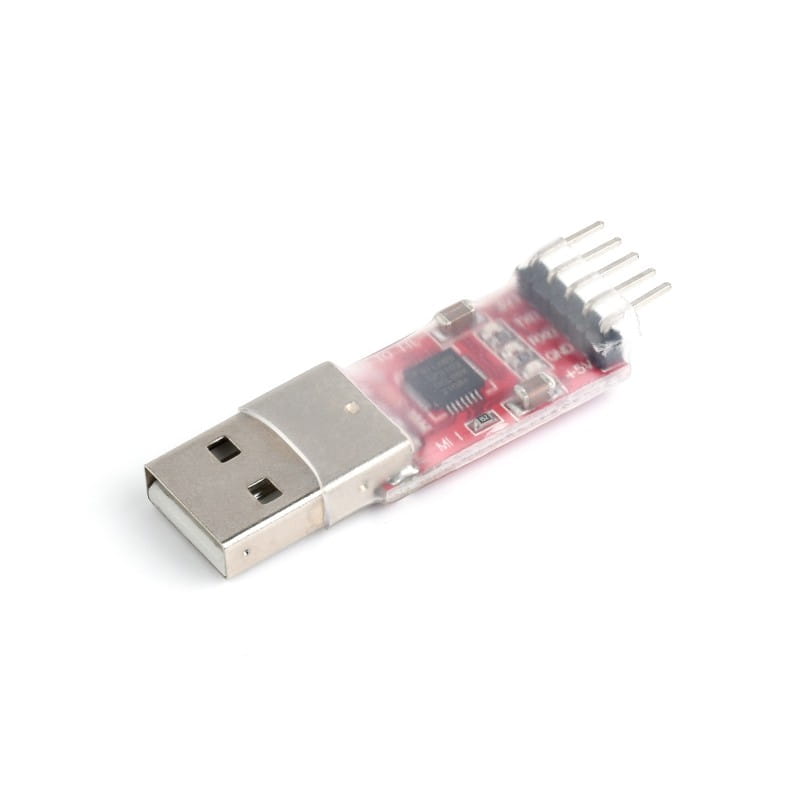

- Adapter x1
- Kabel USB x1
- Przewód 4PIN x1
Wiki: D200_LiDAR_Kit
