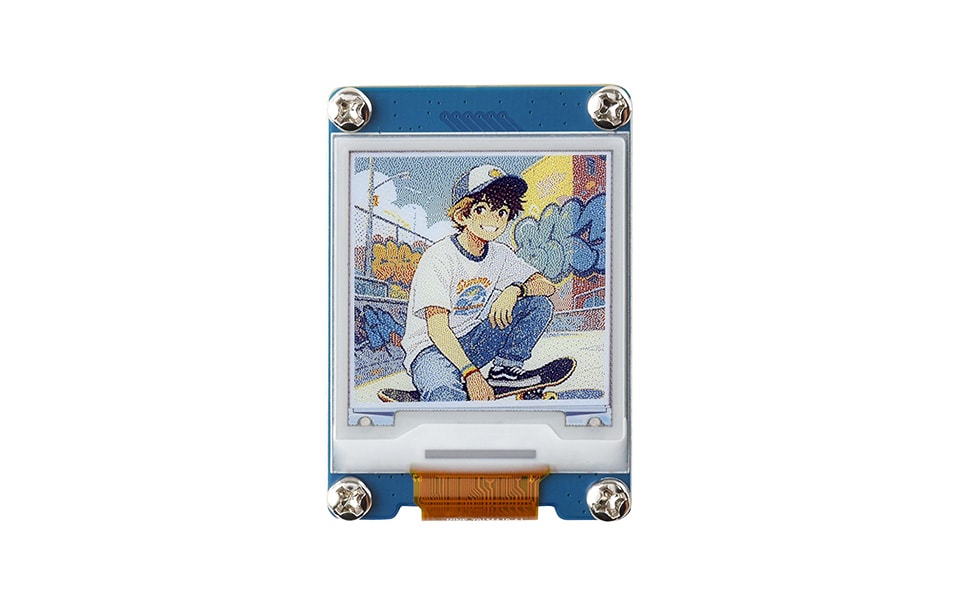

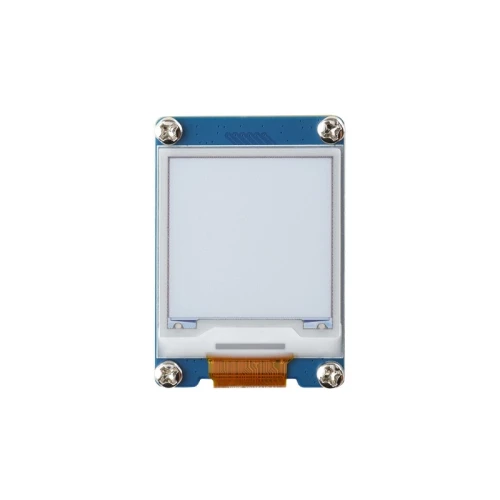

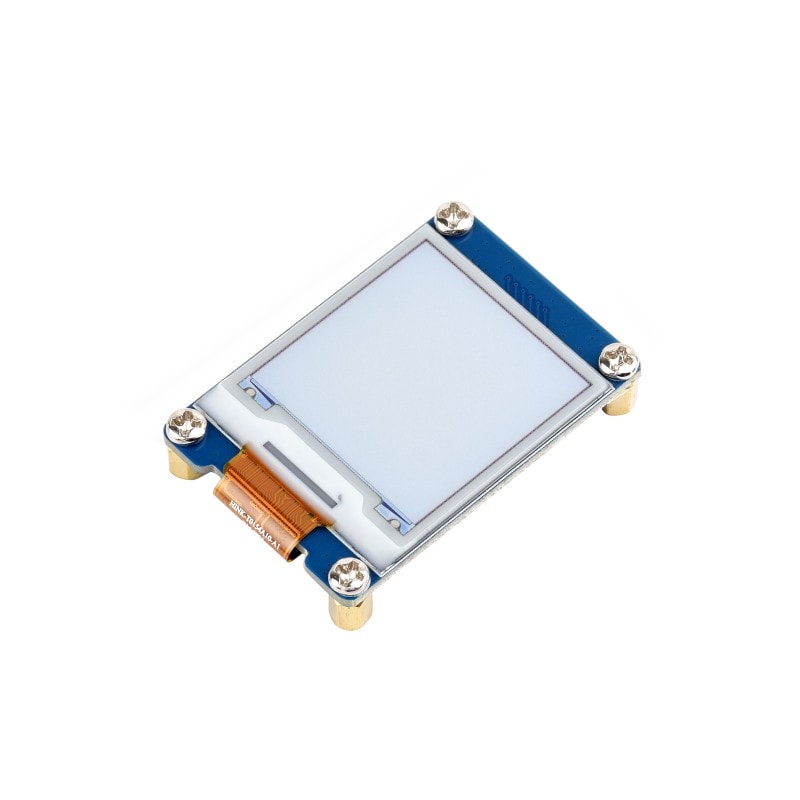

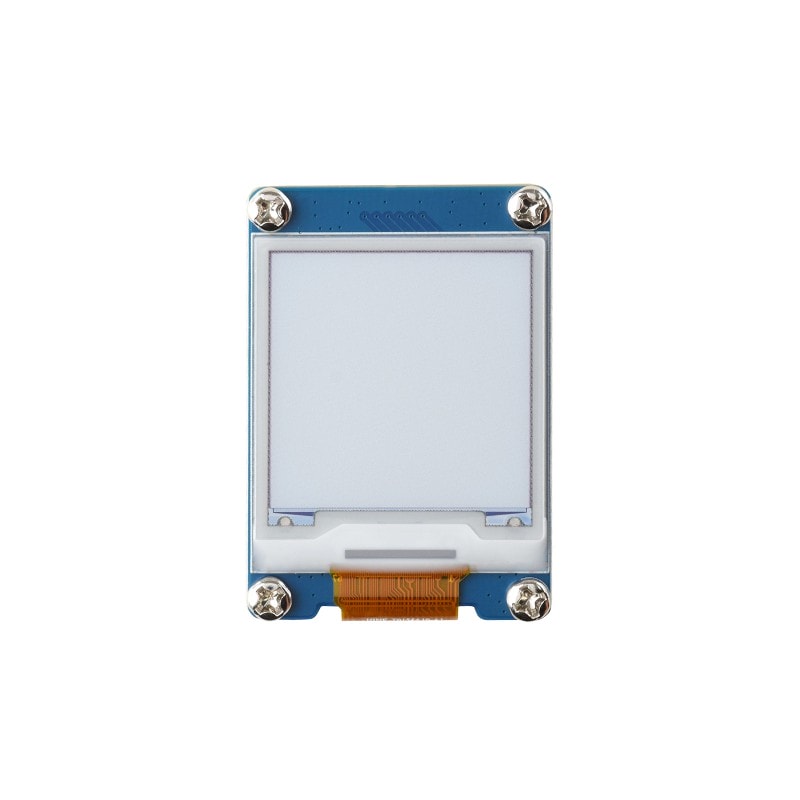

Moduł wyświetlacza e-Paper E-Ink Spectra 6 1.54 cala 240x240 px SPI kolorowy Waveshare
1.54inch e-Paper Module (E) to moduł kolorowego wyświetlacza papieru elektronicznego oparty na technologii E-Ink Spectra 6 (E6) o rozdzielczości 240 × 240 pikseli. Urządzenie zachowuje wyświetlaną treść po odłączeniu zasilania, nie wymaga podświetlenia i charakteryzuje się kątem widzenia powyżej 170°, dzięki czemu sprawdza się w etykietach cenowych, przyrządach pomiarowych oraz identyfikatorach.
Najważniejsze cechy:
- Technologia E-Ink Spectra 6 (E6) zapewniająca pełną paletę barw przy użyciu mikrokapsułek.
- Brak konieczności stosowania podświetlenia – zawartość pozostaje widoczna po odłączeniu zasilania.
- Znikomy pobór energii – zasilanie pobierane jest zasadniczo wyłącznie w trakcie odświeżania.
- Interfejs komunikacyjny 3-przewodowy oraz 4-przewodowy SPI.
- Wbudowany konwerter napięć współpracujący z układami logicznymi 3,3 V oraz 5 V.
- Szeroki kąt widzenia przekraczający 170°.

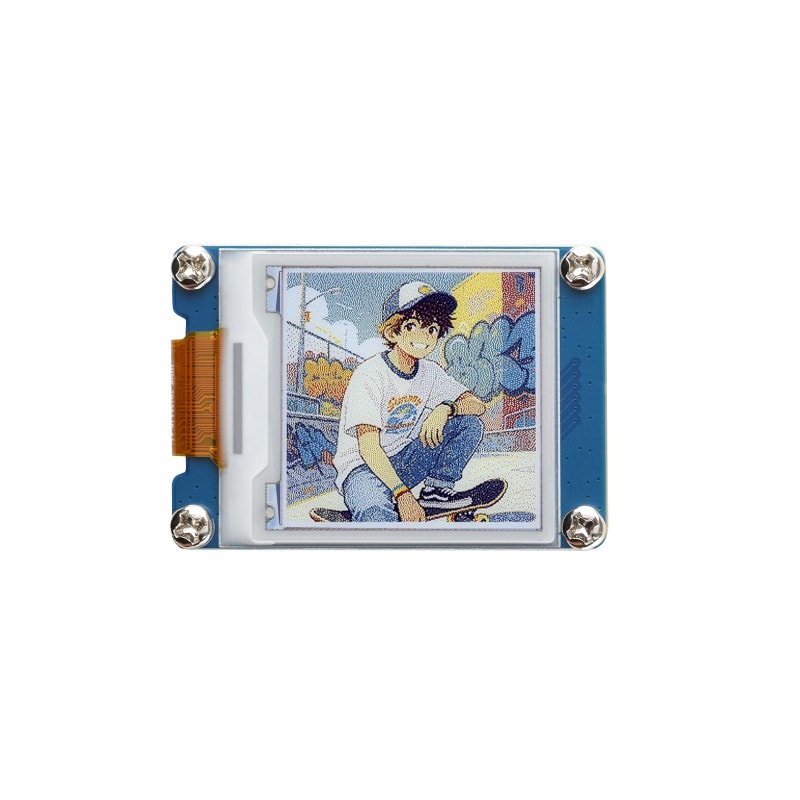

Technologia E-Ink Spectra 6
Wyświetlacz wykorzystuje technologię mikrokapsułek (microcup). Za pomocą naładowanych cząstek w kolorach białym, czerwonym, żółtym i niebieskim tworzy sześć barw podstawowych, a zastosowanie ditheringu umożliwia prezentację nasyconych i czytelnych obrazów.

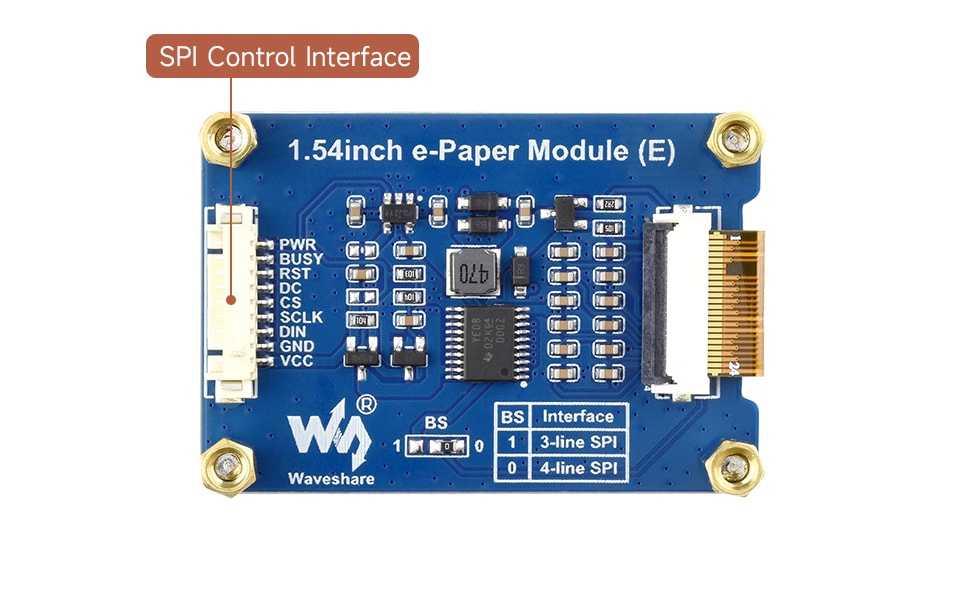

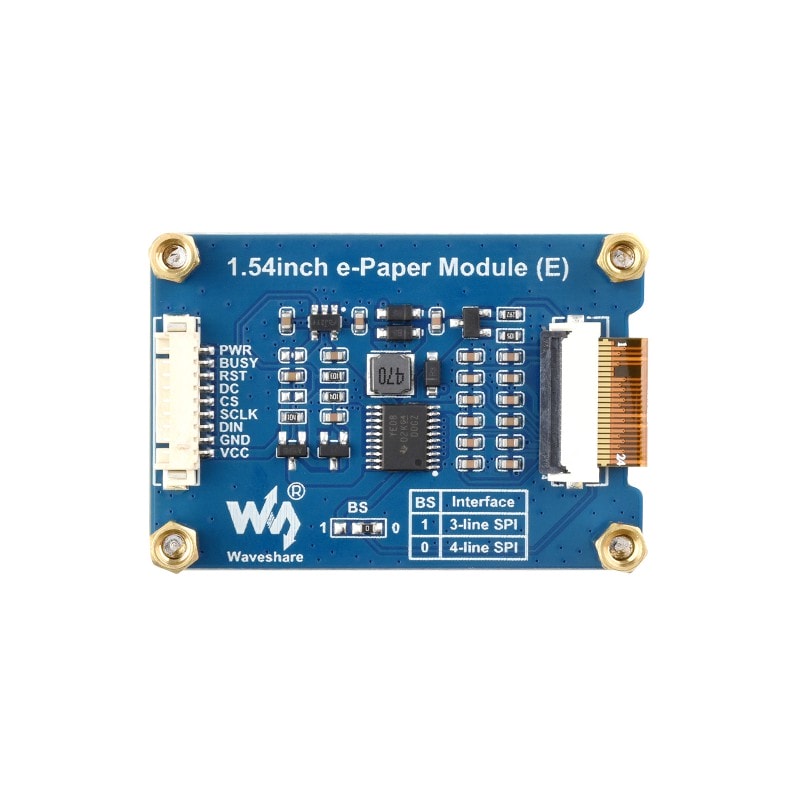

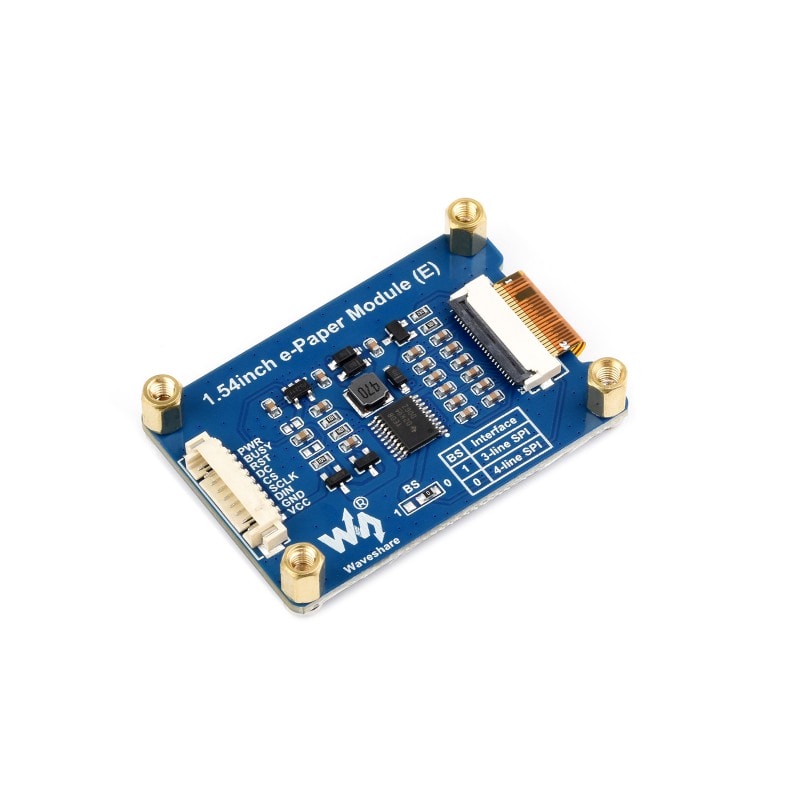

Płytka sterująca ze złączem SPI
Moduł posiada zintegrowaną płytkę sterującą z interfejsem SPI, przystosowaną do bezpośredniego łączenia z popularnymi kontrolerami, takimi jak Raspberry Pi, Jetson Nano, Arduino, STM32 oraz ESP32.
- VCC: Zasilanie (wejście 3,3 V / 5 V)
- GND: Masa zasilania
- DIN: Linia danych SPI MOSI
- SCLK: Linia zegarowa SPI SCLK
- CS: Wybór układu SPI (aktywny stanem niskim)
- DC: Wybór danych / komend (stan wysoki: dane, stan niski: komendy)
- RST: Zewnętrzny reset (aktywny stanem niskim)
- BUSY: Wyjście stanu zajętości wyświetlacza
- PWR: Pin sterowania zasilaniem

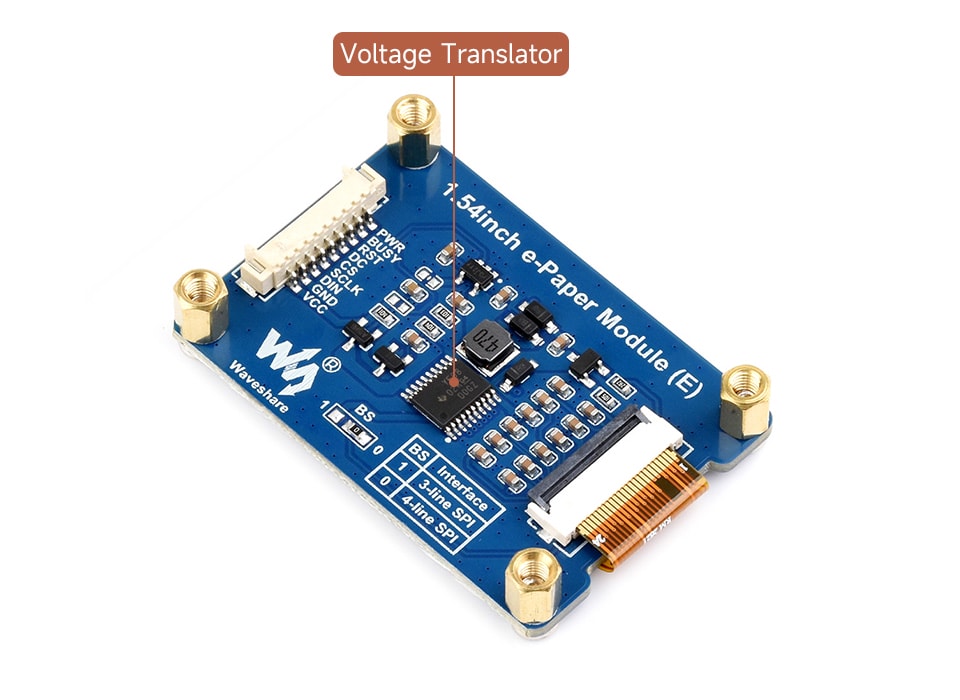

Wbudowany konwerter napięć
Zintegrowany konwerter poziomów logicznych umożliwia bezpośrednią współpracę modułu z mikrokontrolerami pracującymi zarówno z poziomem logicznym 3,3 V, jak i 5 V.

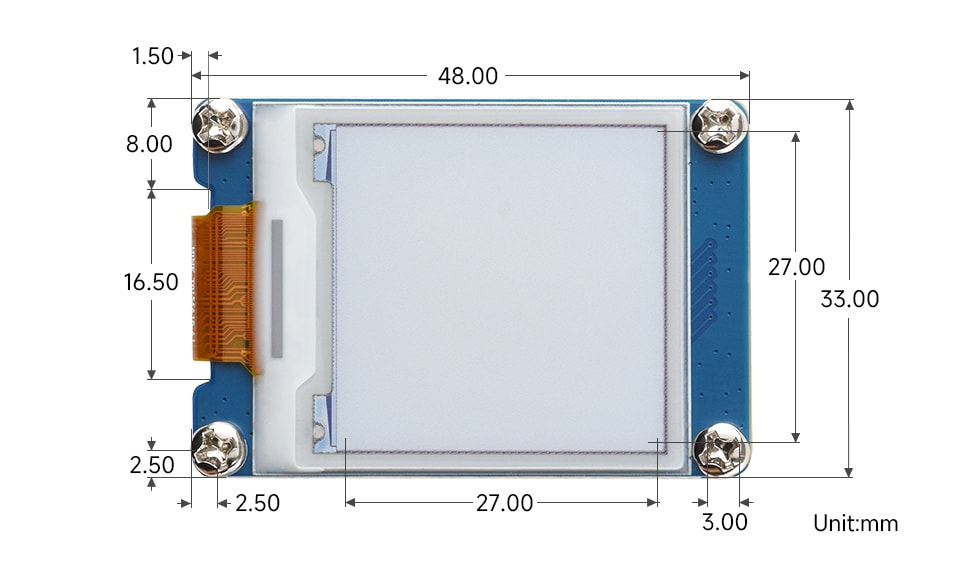

Wymiary modułu
Specyfikacja techniczna
- Napięcie robocze: 3,3 V / 5 V (sam panel: 3,3 V)
- Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
- Rozdzielczość: 240 × 240 pikseli
- Rozmiar piksela (dot pitch): 0,1125 × 0,1125 mm
- Wymiary aktywnego obszaru: 27,0 × 27,0 mm
- Wyświetlane kolory: E6 Full Color (E Ink Spectra 6)
- Skala szarości: 2
- Czas pełnego odświeżania: 27 s
- Pobór mocy podczas odświeżania: <40 mW
- Prąd w trybie czuwania: <0,01 µA
- Kąt widzenia: >170°
- Wymiary modułu z płytką: 48,00 × 33,00 mm (sam panel: 37,32 × 31,8 × 0,85 mm)

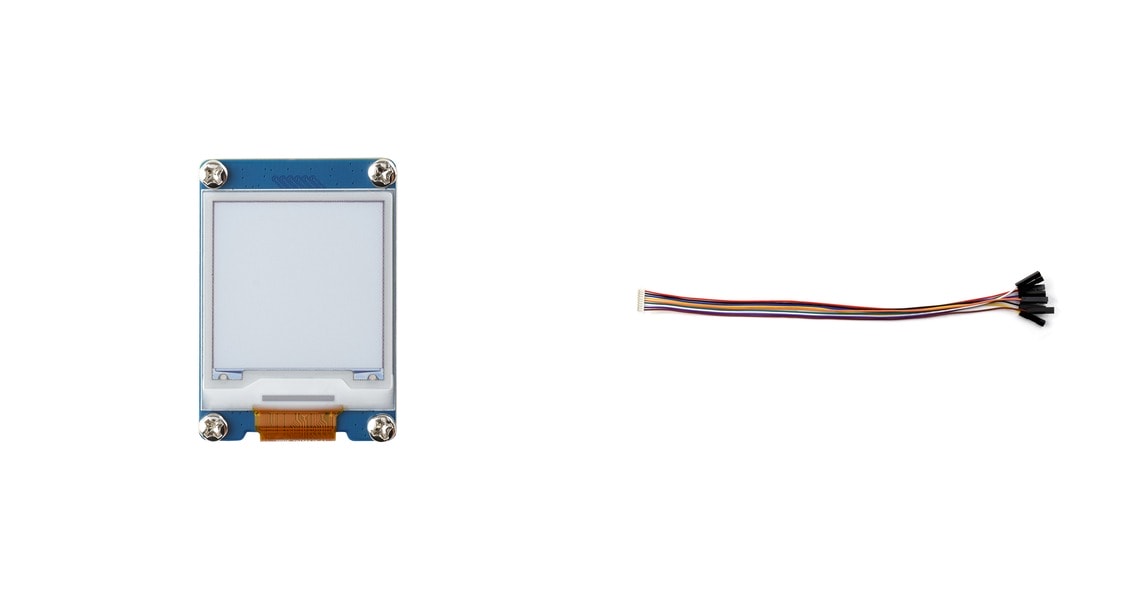

Zawartość zestawu
- 1.54inch e-Paper Module (E) × 1
- Przewód 9-pinowy ze złączem MX1.25 (~20 cm) × 1
Najczęściej zadawane pytania (FAQ)
- Czy moduł pobiera energię, gdy obraz jest statyczny?
Nie, po zakończeniu odświeżania wyświetlacz nie wymaga zasilania do podtrzymania widocznego obrazu, a prąd czuwania wynosi poniżej 0,01 µA. - Czy płytka współpracuje z mikrokontrolerami 5 V (np. Arduino Uno)?
Tak, wbudowany na płytce sterującej konwerter napięć zapewnia zgodność z układami logicznymi 3,3 V oraz 5 V. - Ile czasu trwa pełne odświeżenie ekranu?
Pełne odświeżenie wyświetlacza w technologii Spectra 6 trwa 27 sekund.
