Wyświetlacz 128x128 1.5cala RGB OLED 16-bit high color
Cena::
79,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Dostępność::
brak towaru
Producent:
![WaveShare]()
Kod produktu:
1.5inch RGB OLED Module Waveshare 14747
Opis:

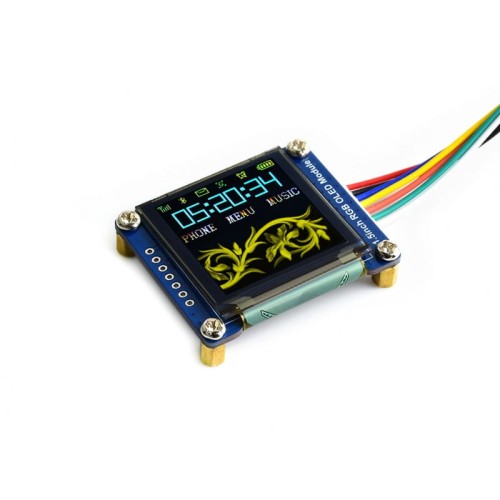

Wyświetlacz RGB typu OLED o przekątnej 1.5 cala. Zawiera kontroler SSD1351 dzięki czemu możemy sterować nim poprzez popularną magistralę SPI. Szesnastobitowy kolor sprawia że możemy uzyskać aż 65K kolorów. Idealny do mini projektów.
Właściwości:
- Rozdzielczość 128x128pikseli, liczba kolorów 65K, czysty w pełni kolorowy obraz.
- Obsługa SPI cztero lub trzy przewodowy interfejs, wybór poprzez rezystor na w module.
- Dostępny szczegółowy opis i przykłady oprogramowania (Raspberry Pi/Jetson Nano/Arduino/STM32).
Specyfikacja:
- Driver: SSD1351
- Interfejs: 4-wire SPI, 3-wire SPI
- Wyświetlane kolory: RGB, 65K colors
- Rozdzielczość: 128x128
- Kąt widzenia: >160°
- Napięcie pracy: 3.3V / 5V
- Wymiary: 44.5 x 37 (mm)

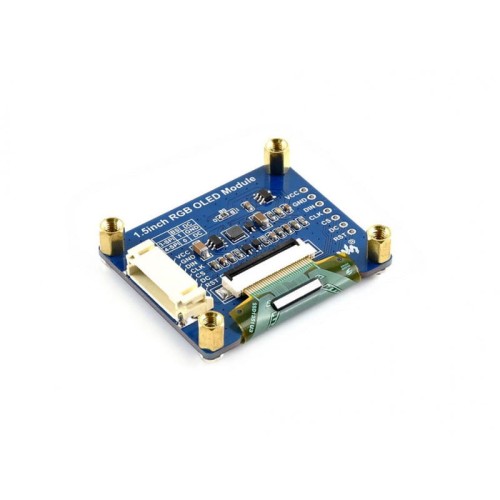

Interfejs:
| SYMBOL | Opis |
|---|---|
| VCC | Zasilanie (3.3~5V input) |
| GND | Masa |
| DIN | Dane wejściowe |
| CLK | Zegar dla danych wejściowych |
| CS | Chip selection, aktywny niski |
| DC | 4-wire SPI: Wybór dane/konfiguracja (wysoki -> dane / niski -> komendy) 3-wire SPI: Podłączyć do masy. |
| RST | Reset, niski aktywny. |
Wybór trybu SPI:
| Tryb SPI | BS | Funkcja pinu DC |
|---|---|---|
| 4-wire SPI | 0 | Dane/Komendy |
| 3-wire SPI | 1 | Podłączyć do GND |
Wiki: 1.5inch_RGB_OLED_Module
