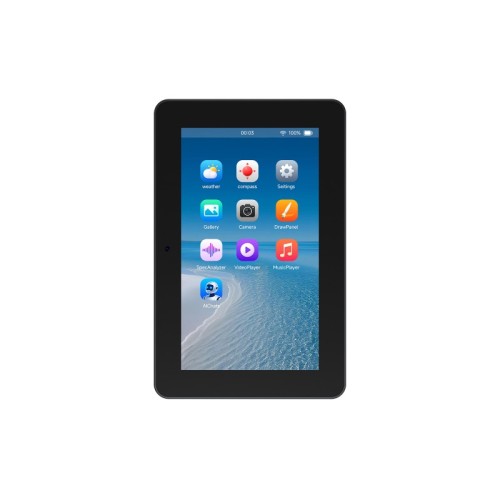

Moduł deweloperski ESP32-P4-WIFI6 z wyświetlaczem dotykowym 7" HMI
Moduł HMI oparty na wydajnym mikrokontrolerze ESP32-P4 (RISC-V) z 7-calowym pojemnościowym ekranem dotykowym IPS o rozdzielczości 720 × 1280. Płytka jest w pełni zintegrowanym rozwiązaniem – posiada wbudowaną kamerę przednią 5MP, moduł komunikacji Wi-Fi 6 i BLE 5, a także podwójne mikrofony i układ audio.
Najważniejsze cechy:
- Wydajny mikrokontroler ESP32-P4 z architekturą RISC-V 32-bit.
- Wyświetlacz IPS 7" (720 × 1280) z panelem ze szkła hartowanego i precyzyjnym 10-punktowym dotykiem.
- Wbudowana kamera przednia 5MP (OV5647).
- Wi-Fi 6 oraz Bluetooth 5 (LE) dzięki wbudowanemu modułowi ESP32-C6.
- Zintegrowany układ audio z podwójnym mikrofonem (sprzętowa redukcja echa) oraz obsługą zewnętrznego głośnika.
- Pamięć wbudowana: 32MB PSRAM zintegrowane w układzie oraz dodatkowe 32MB Nor Flash na płycie.
- Rozbudowane interfejsy peryferyjne: USB 2.0 OTG HS, gniazdo kart microSD (TF), złącza MIPI-CSI.
- Zaawansowane funkcje bezpieczeństwa: Secure Boot, szyfrowanie Flash, TRNG oraz sprzętowe akceleratory kryptograficzne.
- Wytrzymała, metalowa obudowa tylna ułatwiająca odprowadzanie ciepła i montaż.
Zintegrowana przednia kamera 5MP
Moduł został wyposażony w wysokiej jakości sensor OV5647 (1/4 cala) z polem widzenia 72.9°, umieszczony w przedniej części ramki. Umożliwia rejestrowanie statycznych obrazów w rozdzielczości do 2592 × 1944 pikseli oraz nagrywanie wideo (m.in. 1920 × 1080p @ 30fps). Stanowi to doskonałą bazę do projektów związanych z wideodomofonami, rozpoznawaniem twarzy czy monitorowaniem.
Rozbudowany tor audio i doskonałe chłodzenie
Na pokładzie znajduje się zaawansowany kodek audio ES8311 połączony z dedykowanym układem redukcji echa ES7210. Razem z układem podwójnych mikrofonów, płyta gwarantuje wysoką jakość rejestrowanego dźwięku i efektywne tłumienie szumów z otoczenia. Całość elektroniki osłonięta jest solidną, w pełni metalową obudową, która działa jak duży radiator i zapewnia stabilną pracę nawet przy intensywnym wykorzystaniu procesora P4.
Rozmieszczenie elementów na płytce
- Rdzeń ESP32-P4: zintegrowany ESP32-P4NRW32 oraz 32MB pamięci Nor Flash
- Moduł ESP32-C6-MINI-1U-H8: protokół interfejsu SDIO, rozszerzający komunikację o Wi-Fi 6 / Bluetooth 5 (LE)
- Interfejs MIPI CSI: złącze 15PIN (raster 1.0mm) do podłączenia kamery MIPI (2-lane)
- Pola lutownicze 4PIN (raster 2.54mm): do wgrywania oprogramowania modułu ESP32-C6
- Złącze głośnikowe: raster 1.25mm, 2PIN
- Złącze panelu dotykowego
- Złącze wyświetlacza DSI
- Układ kodeka audio ES8311: układ o niskim poborze mocy do kodowania i dekodowania audio
- Układ redukcji echa ES7210: układ z algorytmem redukcji echa, poprawiający precyzję rejestracji dźwięku
- Gniazdo kart TF (microSD): protokół interfejsu SDIO 3.0
- Złącze baterii (Batt): JST 1.25mm, 2PIN
- Interfejsy transmisji sygnałów Board-to-Board: dla taśmy FPC 16PIN (raster 0.5mm)
- Interfejsy zasilania i masy Board-to-Board: dla kabla adaptera 4PIN (raster 1.25mm)
- Wbudowane mikrofony: matryca dwóch mikrofonów
- Port USB TO UART (Type-C): do zasilania, programowania i debugowania
- Port USB OTG (Type-C): obsługa interfejsu USB OTG 2.0 High Speed
- Przełącznik zasilania ON/OFF
- Przycisk BOOT: wciśnij podczas włączania zasilania lub resetowania, aby wejść w tryb wgrywania oprogramowania
- Przycisk RESET
- Dwukolorowy wskaźnik PWR & Charge: wskaźnik zasilania i ładowania baterii
- Złącze 40PIN
Wyprowadzenia PIN i wymiary
Specyfikacja techniczna
- Przekątna ekranu: 7 cali (IPS)
- Rozdzielczość: 720 × 1280 pikseli
- Jasność: 450 cd/m²
- Kąt widzenia: 170°
- Sterownik matrycy: ILI9881C
- Sterownik dotyku: GT9271 (10-punktowy)
- Temperatura robocza: 0°C ~ 60°C
- Sensor kamery: OV5647 (CMOS 1/4")
- Rozdzielczość kamery: 5MP
- Przysłona / Ogniskowa: F2.4 / 3.89 mm
- Pole widzenia (FOV): 72.9°
- Zniekształcenia: < 1.5%
- Zakres głębi ostrości (DOF): 20 cm ~ ∞
- Rozdzielczość wideo: do 1080p @ 30 fps
Zawartość zestawu
- Moduł ESP32-P4-WIFI6-Touch-LCD-7 x1
- Zestaw elementów montażowych (4 sztuki klamer) x1
- Zestaw śrubek x1
- Przewód zasilający 2PIN (~80 mm) x1
