Wyświetlacz HMI 7 cali IPS dotykowy 800x480 z ESP32-S3 WiFi BLE i obudową Waveshare ESP32-S3-Touch-LCD-7C-BOX
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Wyświetlacz HMI 7 cali IPS dotykowy 800x480 z ESP32-S3 WiFi BLE i obudową Waveshare ESP32-S3-Touch-LCD-7C-BOX

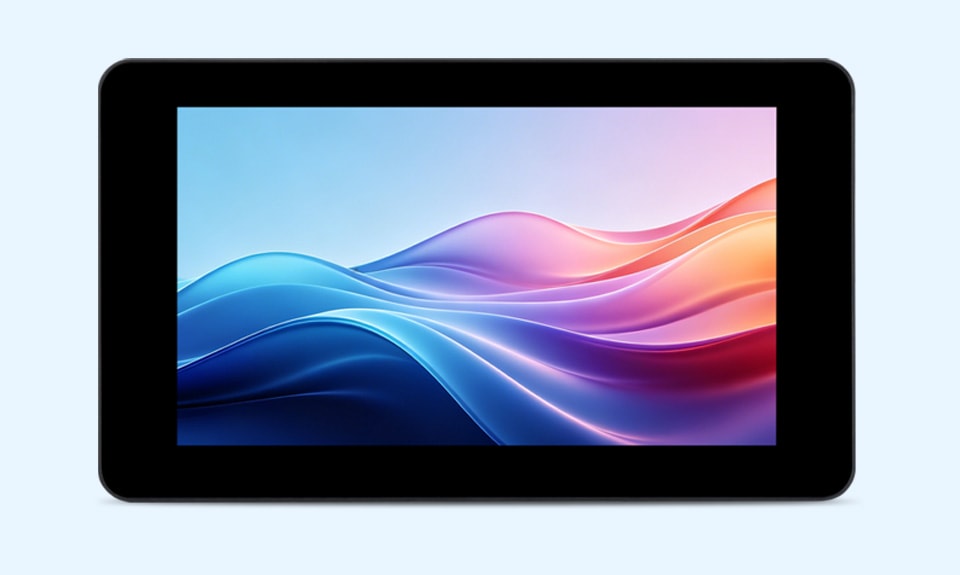

ESP32-S3-Touch-LCD-7C-BOX to zintegrowana platforma deweloperska wyposażona w 7-calowy pojemnościowy wyświetlacz dotykowy IPS oraz rozbudowany podsystem audio. Urządzenie łączy dwurdzeniowy procesor ESP32-S3 z obsługą interfejsów graficznych LVGL i interakcji głosowych AI, ułatwiając tworzenie zaawansowanych terminali HMI.
Najważniejsze cechy:
- Dwurdzeniowy procesor Xtensa 32-bit LX7 o częstotliwości taktowania do 240 MHz.
- Pamięć: 512 KB SRAM, 384 KB ROM, wbudowane 32 MB Flash oraz 16 MB PSRAM.
- Łączność bezprzewodowa 2,4 GHz Wi-Fi (802.11 b/g/n) oraz Bluetooth 5 (LE) ze zintegrowaną anteną.
- Ekran IPS o przekątnej 7 cali, rozdzielczości 800 × 480 px, 65 tys. kolorów i kątach widzenia 170°.
- Pojemnościowy 5-punktowy panel dotykowy z interfejsem I2C i obsługą przerwań.
- Kodek audio ES8389 oraz układ eliminacji echa ES7210 z podwójną macierzą mikrofonów.
- Szeroki zakres napięcia zasilania od 7 V do 36 V DC oraz złącze USB typu C.
- Układ BQ27220 do monitorowania poziomu naładowania baterii oraz gniazdo baterii RTC CR927.

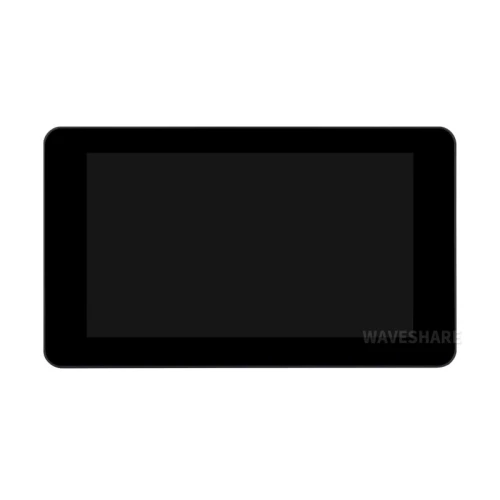

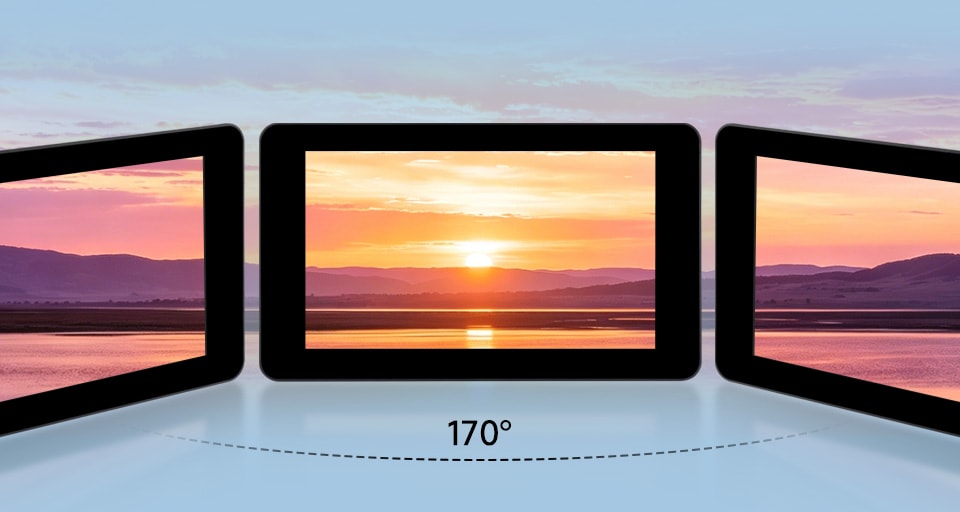

Wyświetlacz IPS 7 cali i panel dotykowy

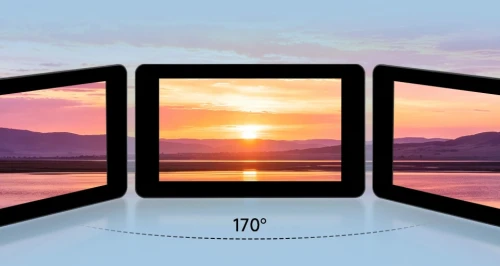

Panel IPS o rozdzielczości 800 × 480 px gwarantuje wyraźny obraz, odwzorowanie 65 tysięcy kolorów oraz szerokie kąty widzenia sięgające 170°. Pojemnościowy ekran dotykowy komunikuje się za pośrednictwem magistrali I2C i rejestruje do 5 punktów dotyku jednocześnie ze wsparciem przerwań sprzętowych, co umożliwia płynną obsługę interfejsu graficznego LVGL.
Interfejs audio i interakcja głosowa AI
Płytka została zoptymalizowana pod kątem interakcji głosowej AI dzięki wbudowanemu kodekowi audio ES8389 oraz układowi akwizycji dźwięku ES7210 z układem usuwania echa. Do dyspozycji projektanta jest podwójna macierz mikrofonów, gniazdo słuchawkowe jack 3,5 mm w standardzie CTIA z obsługą mikrofonu oraz podwójne złącza głośnikowe MX1.25.

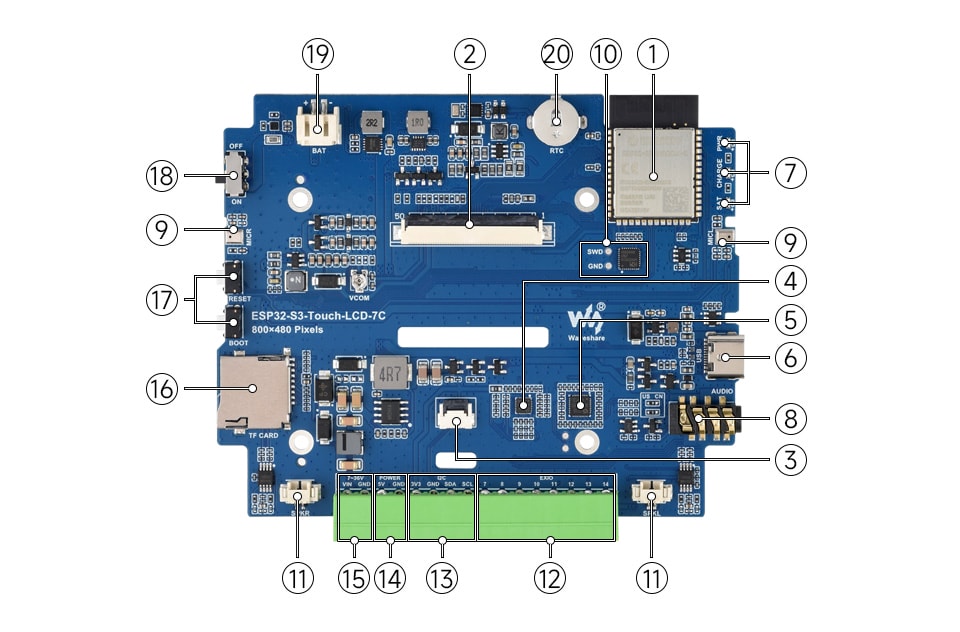

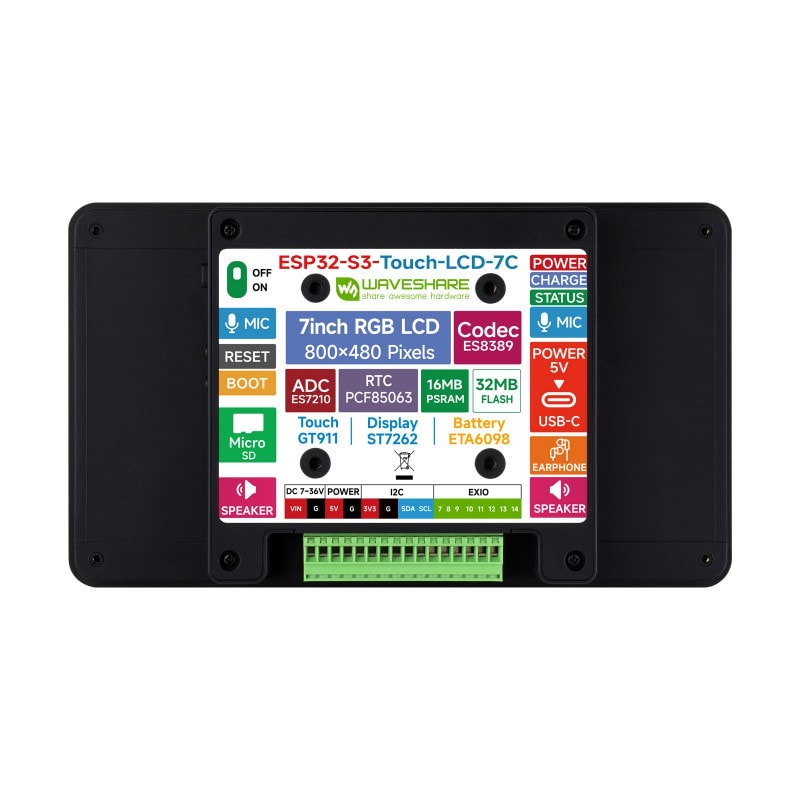

Rozmieszczenie elementów na płycie
- Moduł ESP32-S3-WROOM-2-N32R16: Wi-Fi 2,4 GHz, Bluetooth 5, 32 MB Flash, 16 MB PSRAM.
- Złącze wyświetlacza LCD 7 cali.
- Złącze panelu dotykowego.
- Kodek audio ES8389: przetwarzanie i wyjście sygnału audio.
- Układ akwizycji ES7210: konwersja sygnału z mikrofonów.
- Port USB typu C: pobieranie programu, komunikacja i zasilanie 5 V.
- Diody LED: PWR (zasilanie), CHG (ładowanie baterii), STA (programowalna).
- Gniazdo słuchawkowe 3,5 mm: standard CTIA z obsługą mikrofonu.
- Podwójna macierz mikrofonów: rejestrowanie głosu do aplikacji AI.
- Kontroler rozszerzeń IO.
- Podwójne złącza głośnikowe MX1.25.

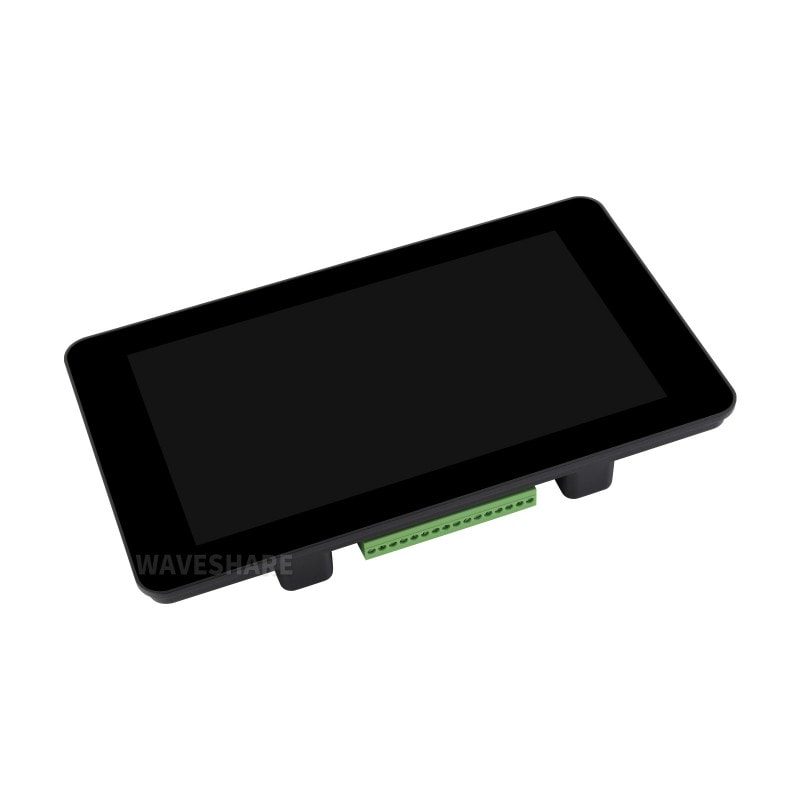

- Złącze śrubowe IO: podłączenie zewnętrznych czujników i modułów.
- Złącze śrubowe I2C.
- Złącze śrubowe wyjścia 5 V: zasilanie urządzeń zewnętrznych.
- Złącze śrubowe zasilania DC 7–36 V.
- Gniazdo kart TF (microSD).

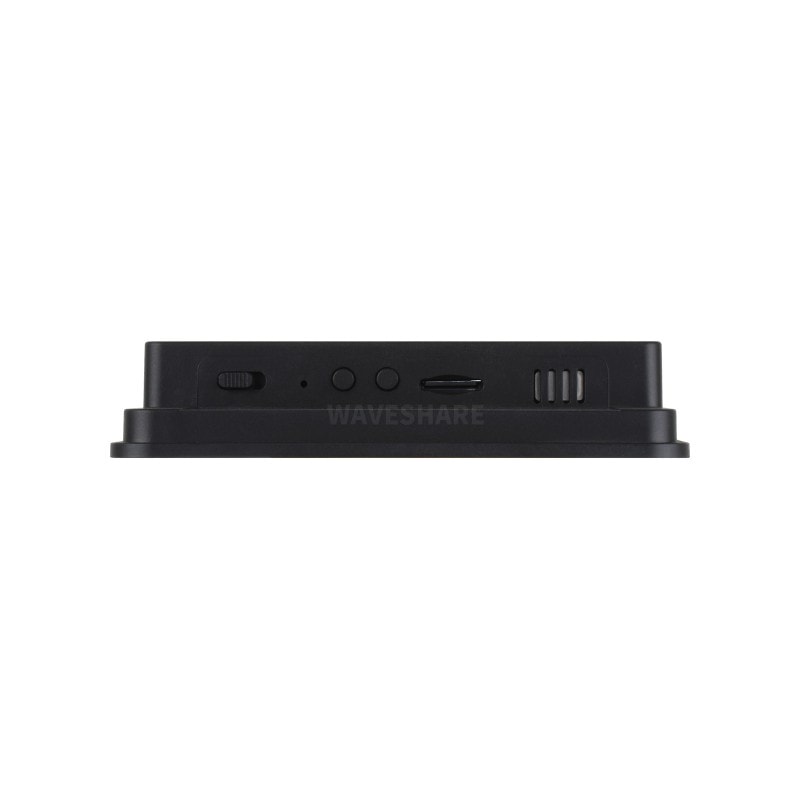

- Przyciski BOOT i RESET.
- Przełącznik zasilania bateryjnego.
- Złącze akumulatora litowego PH2.0.
- Gniazdo baterii RTC: podtrzymanie z baterii CR927.

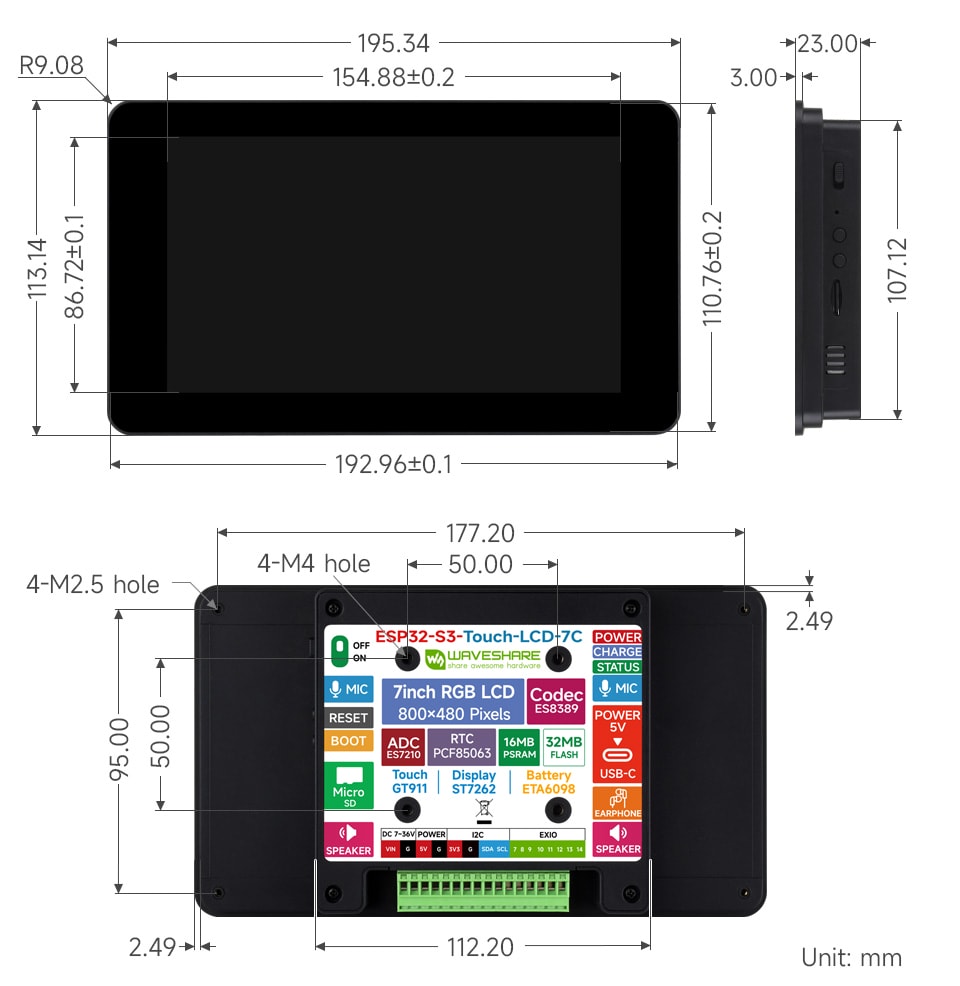

Wymiary obudowy
Specyfikacja techniczna
- Procesor: Xtensa 32-bit LX7 dual-core, do 240 MHz
- Pamięć wewnętrzna: 512 KB SRAM, 384 KB ROM
- Pamięć Flash: 32 MB
- Pamięć PSRAM: 16 MB
- Łączność bezprzewodowa: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
- Wyświetlacz: 7 cali IPS, 800 × 480 px, 65K kolorów
- Kąty widzenia: 170°
- Panel dotykowy: pojemnościowy, 5-punktowy, interfejs I2C
- Układy audio: kodek ES8389, rejestracja dźwięku ES7210
- Złącza audio: jack 3,5 mm (CTIA), 2x MX1.25 dla głośników
- Napięcie zasilania: 5 V DC (USB-C) lub 7 ~ 36 V DC (złącze śrubowe)
- Złącze baterii: PH2.0 (akumulator litowy) z układem BQ27220
- Podtrzymanie zegara RTC: gniazdo na baterię CR927
- Pamięć zewnętrzna: slot kart TF (microSD)

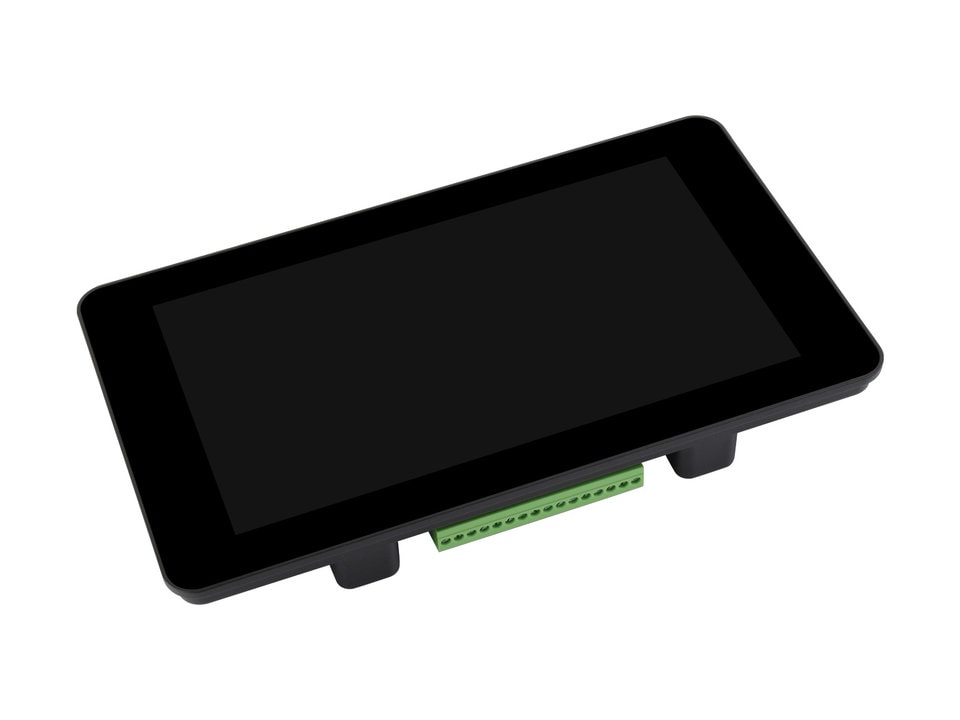

Zawartość zestawu
- Moduł ESP32-S3-Touch-LCD-7C-BOX x1
Najczęściej zadawane pytania (FAQ)
- W jaki sposób można zasilać moduł?
Płytka obsługuje zasilanie napięciem 5 V przez port USB typu C, szeroki zakres 7–36 V DC przez zaciski śrubowe oraz zasilanie z akumulatora litowego przez złącze PH2.0. - Czy moduł wspiera bibliotekę graficzną LVGL?
Tak, platforma ESP32-S3 oraz parametry wyświetlacza i dotyku są przystosowane do tworzenia interfejsów graficznych z wykorzystaniem LVGL. - Czy głośniki i bateria pastylkowa znajdują się w zestawie?
Zestaw obejmuje sam moduł ESP32-S3-Touch-LCD-7C-BOX w obudowie. Zewnętrzne głośniki oraz bateria pastylkowa CR927 do RTC nie wchodzą w skład zestawu.
